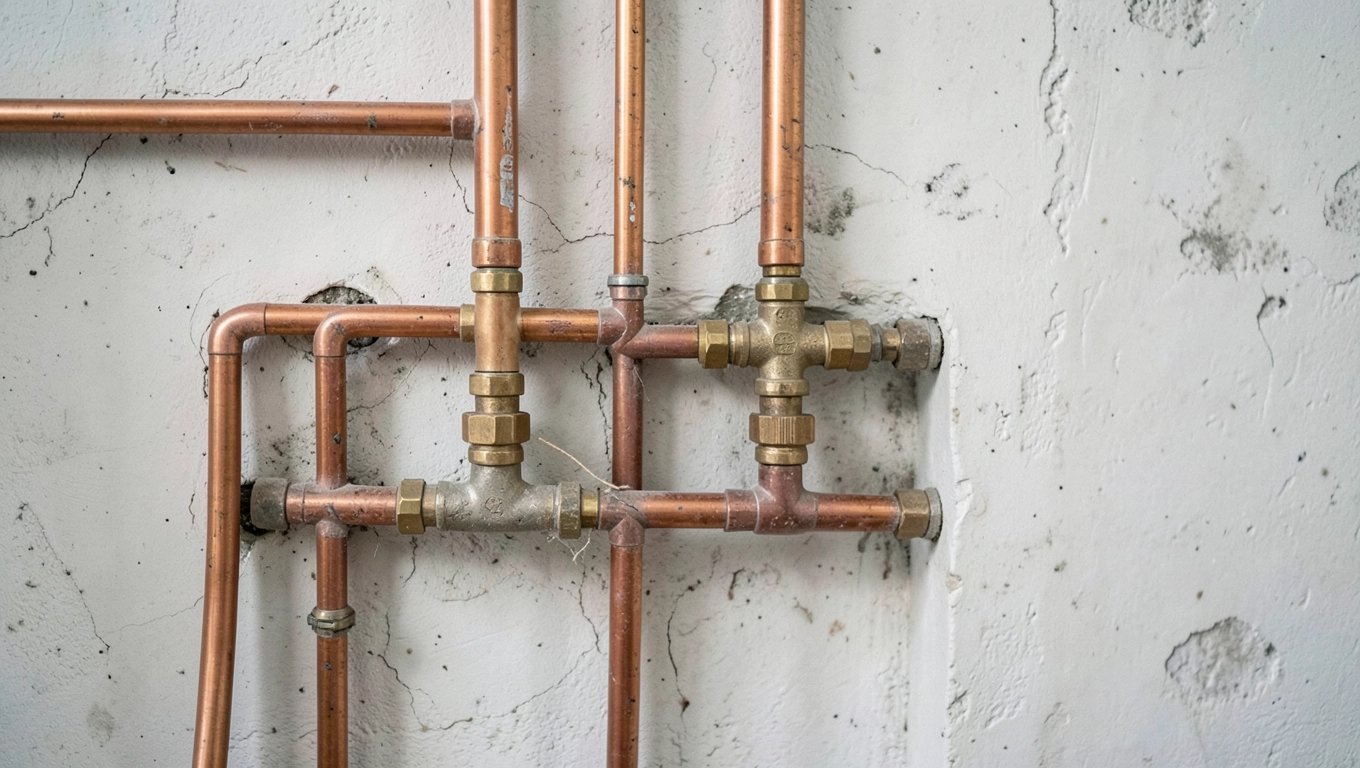

Instalacja wodna w ścianie – jak ją poprowadzić bez kucia i błędów

Rury biegnące w ścianie potrafią zamienić remont w koszmar, jeśli prowadzi się je bez planu zbyt płytko, bez izolacji, ze spadkiem kanalizacji w niewłaściwym kierunku. Błędy ukryte pod tynkiem ujawniają się po latach, a naprawa oznacza kucie świeżo wykończonej łazienki. Poniżej znajdziesz konkretny schemat działania, który porządkuje cały proces od wytyczenia trasy, przez dobór średnic, aż po test ciśnieniowy gotowej instalacji.

• Jak zaplanować instalację wodną w ścianie, żeby nie kuć dwa razy
• Prowadzenie rur w ścianie instalacyjnej praktyczne zasady
• Najczęstsze błędy przy prowadzeniu rur w ścianie
• Zabudowa instalacji wodnej płytami g-k w łazience
• Kiedy ściana instalacyjna nie wystarczy
• Checklist przed zamknięciem ściany instalacyjnej

Jak zaplanować instalację wodną w ścianie, żeby nie kuć dwa razy

Planowanie zaczyna się od szkicu łazienki w skali 1:50 z naniesionymi wszystkimi punktami poboru. Bez tego rysunku każdy wykonawca prowadzi rury „na oko", a końcowy efekt przypomina spaghetti w ścianie. Rysunek pozwala też policzyć metraż i dobrać rozdzielacz o odpowiedniej liczbie obwodów.

Najczęściej stosowany układ to trójnikowy lub rozdzielaczowy. Pierwszy jest tańszy, ale przy kilku punktach poboru powoduje spadki ciśnienia. Rozdzielacz (grzebieniowy) wymaga więcej miejsca skrzynka 25 × 35 cm za to każdy punkt ma własny obwód. W ścianie instalacyjnej rozdzielacz chowa się za klapką rewizyjną, co ułatwia serwis.

Rozstaw punktów wodnych dyktuje armatura, nie fantazja inwestora. Bateria umywalkowa wymaga podejść 16 cm od osi, na wysokości 110-115 cm od posadzki. Prysznic: 110 cm, wanna: 70 cm. Pralka pobiera wodę zakończeniem 60 cm nad podłogą. Wszystko warto narysować przed zakupem rur, żeby nie ciąć ich na budowie.

Trasa rur powinna biec pionowo lub poziomo. Skosy pod kątem 45° wyglądają na sprytne, ale utrudniają lokalizację awarii w przyszłości. Lokalizator wykrywa przewód, jeśli trzyma się on siatki prostych linii. Skosy warto rezerwować wyłącznie dla krótkich odcinków omijających ościeżnicę.

Dobór średnic i materiałów

Rozdzielacz standardowo pracuje na rurze 20 mm (DN 16) dla ciepłej i zimnej wody. Pion główny zasilający to 25 mm (DN 20), a doprowadzenie do rozdzielacza 25 lub 32 mm w zależności od liczby obwodów. Kanalizacja sanitarna wymaga rur 50 mm dla umywalek i pralek, 75 mm dla wanien i 110 mm dla misek ustępowych. Spadek minimalny 2% dla średnic 50-75 mm oraz 1,5% dla 110 mm to wymóg normy PN-EN 12056.

Rury PEX (polietylen sieciowany) to standard dla wody pitnej. PEX-AL-PEX dodaje warstwę aluminium, która stabilizuje kształt po wygięciu sprawdza się przy dłuższych przebiegach w ścianie. PP-R (polipropylen random) łączy się przez zgrzewanie, dając jednorodne połączenie, ale wymaga specjalistycznego sprzętu. W ścianie instalacyjnej najwygodniej pracuje się z PEX 16 mm w otulinie 9 mm.

Ściana instalacyjna kiedy ma sens, a kiedy lepiej kuć

Ściana instalacyjna to sucha zabudowa z płyt gipsowo-kartonowych na ruszcie stalowym, która maskuje piony i podejścia wod-kan. Sprawdza się przy generalnych remontach, gdy stan surowy pozwala powiększyć łazienkę o 10-15 cm grubości ściany. W gotowym mieszkaniu, gdzie liczy się każdy centymetr, lepiej kuć bruzdy.

Koszt ściany instalacyjnej jest wyższy niż bruzdowanie w tynku, ale niższy niż naprawa źle poprowadzonych rur po roku. Dla łazienki 5 m² materiał (profile, płyty, rury, izolacja) to około 1800-2400 zł, robocizna 2200-3000 zł. Bruzdowanie tradycyjne: 1200-1600 zł materiału i 1500-2000 zł pracy, ale wymaga tynkowania i dłuższego czasu oczekiwania na wyschnięcie.

Ściana instalacyjna pozwala wygłuszyć łazienkę. Wełna mineralna 5 cm między profilami CW obniża hałas spłukiwania o 12-15 dB. To odczuwalna różnica dla sąsiadów w bloku z wielkiej płyty.

Montaż rusztu krok po kroku

Profile UW mocuje się do podłogi i sufitu po uprzednim wytyczeniu przebiegu ściany laserem. Dylatacja 1 cm od ściany bocznej chroni przed przenoszeniem drgań brak tej szczeliny powoduje pęknięcia na styku po kilku miesiącach. Kołki rozporowe co 60 cm trzymają profil stabilnie.

Słupki CW wstawia się pionowo co 60 cm (lub 40 cm przy podwójnej płycie). Rozstaw 60 cm odpowiada pół szerokości płyty g-k, więc łączenia wypadają na profilu. Oszczędzanie na łącznikach to prosta droga do trzasków przy każdym zamknięciu drzwi kołki montażowe na każdym słupku muszą być dwa, nie jeden.

Wełna akustyczna 5 cm między profilami tłumi dźwięk, ale pełni też rolę izolacji termicznej dla rur z zimną wodą. Kondensacja na zimnej rurze bez izolacji prowadzi do zawilgocenia wewnętrznej strony płyty g-k, nawet jeśli jest impregnowana.

Prowadzenie rur w ścianie instalacyjnej praktyczne zasady

Rury wody ciepłej i zimnej prowadzi się równolegle, 3 cm od siebie, żeby ograniczyć straty ciepła i ułatwić późniejszą identyfikację. Otulina termiczna 9 mm na obu przewodach to wymóg nie tylko komfortu, ale i ochrony przed kondensacją.

Mocowanie rur do profili odbywa się za pomocą uchwytów clip co 50 cm na odcinkach prostych i co 15 cm przy kolanach. Zbyt rzadkie mocowanie powoduje, że rura „chodzi" przy zmianach ciśnienia, hałasuje i ociera o płytę g-k. Po kilku latach takiego ruchu otulina się przecina, a rura zaczyna stukać w ścianę.

Kanalizacja sanitarna wymaga spadku nieprzerwanego od przyboru do pionu. Najczęstszy błąd to „wyrównanie" spadku przy kolanie, co tworzy kontrspadki i zatory. Trasę kanalizacji warto narysować na profilach markerem przed montażem, żeby ekipa widziała kierunek.

Nigdy nie prowadź rur wody pitnej wewnątrz otuliny kanalizacyjnej. Wspólny kanał termiczny powoduje, że ciepła kanalizacja podgrzewa wodę zimną, a w skrajnych przypadkach prowadzi do rozwoju bakterii Legionella w instalacji zimnej wody.

Schemat punktów wodnych

Każdy punkt poboru wymaga osobnego podejścia od rozdzielacza. Bateria wannowa pobiera wodę przez dwa przyłącza 16 mm rozstawione co 150 mm. To klasyczny standard europejski, ale na rynku są rozstawy 100 mm warto sprawdzić kartę techniczną baterii przed zakupem.

Miska ustępowa podłączana jest do kanalizacji 110 mm z kolanem 90° długim. Krótkie kolano 90° tworzy turbulencje i zwiększa ryzyko zatoru. Podejście do WC w ścianie instalacyjnej wymaga stelaża podtynkowego, który sam zamyka płytą g-k montaż baterii i spłuczki odbywa się wtedy bez ingerencji w ścianę.

Podejście do pralki powinno mieć zawór odcinający tuż przy ścianie. Bez zaworu każda wymiana wężyka wymaga zakręcania wody w całym mieszkaniu. Zawór 1/2" z filtrem siatkowym chroni też pralkę przed zanieczyszczeniami z instalacji.

Najczęstsze błędy przy prowadzeniu rur w ścianie

Prowadzenie rur zbyt blisko powierzchni ściany to błąd, który kończy się kuciem po zamontowaniu płyt. Minimalna warstwa tynku lub zabudowy nad rurą to 3 cm mniej powoduje pęknięcia glazury przy nagrzewaniu i chłodzeniu. Rura ciepłej wody potrafi rozgrzać się do 60°C, a glazura nie lubi takich skoków temperatury pod spodem.

Brak otulin izolacyjnych na rurach zimnej wody prowadzi do skroplin na zewnątrz rury. Skropliny kapie do wnętrza ściany, zawilgaca wełnę i profile, a po kilku latach w całej zabudowie rozwija się grzyb. Otulina 9 mm z PE to koszt 1-2 zł/metr wielokrotnie tańszy niż remont.

Niewystarczające mocowanie rur powoduje ich ruch przy każdym otwarciu zaworu. Uderzenie hydrauliczne przy 3-4 bar ciśnienia potrafi przesunąć źle zamocowaną rurę o kilka milimetrów. Po roku takiej pracy płyta g-k pęka wzdłuż trasy rury. Rozstaw uchwytów co 50 cm na prostych i co 15 cm przy kolanach eliminuje ten problem.

Brak dostępu rewizyjnego do rozdzielacza to błąd, który mszczą się po pierwszej awarii. Skrzynka rewizyjna 30 × 40 cm kosztuje 40 zł, a pozwala wymienić uszczelkę bez kucia ściany. Wielu wykonawców montuje rozdzielacz za płytą bez otworu, bo „nikt nie będzie grzebał". Statystyka mówi co innego uszczelki wymienia się średnio co 5-7 lat.

Rury kanalizacyjne bez rewizji na pionie to poważny problem eksploatacyjny. Czyszczenie zatoru za pomocą spirali wymaga dostępu do pionu. Rewizja 110 mm na każdym piętrze to wymóg normy PN-EN 12056, ale w praktyce wielu wykonawców go pomija.

Kontrola jakości przed zamknięciem ściany

Test ciśnieniowy instalacji wodnej wykonuje się przed zabudowaniem płytami. Ciśnienie 6 bar przez 30 minut bez spadku oznacza szczelność połączeń. Próba wodna trwa zwykle 1-2 godziny i powinna być udokumentowana protokołem bez niego gwarancja na instalację traci ważność.

Sprawdzenie spadków kanalizacji poziomicą lub niwelatorem eliminuje kontrspadki jeszcze przed zamknięciem ściany. Wystarczy wylać 0,5 l wody i obserwować, czy spływa równomiernie. Prosty test, który zajmuje 2 minuty, a oszczędza tygodnie szukania przyczyny zatoru.

Fotografia każdej ściany przed zabudową to inwestycja 5 minut i kilkanaście zdjęć w telefonie. Bez tych zdjęć żaden lokalizator nie znajdzie trasy rur po 5 latach. Warto oznaczyć odległości od narożników i sufitu wtedy świadomie wiesz, gdzie możesz wiercić przy montażu luster czy półek.

Zabudowa instalacji wodnej płytami g-k w łazience

Płyta g-k impregnowana (zielona) jest obowiązkowa w strefach mokrych. Różni się od zwykłej płyty dodatkiem silikonu w rdzeniu, który ogranicza wchłanianie wody. Nawet pojedyncza warstwa zielonej płyty wytrzymuje krótkotrwały kontakt z wodą lepiej niż podwójna warstwa zwykłej. To wymóg producentów, ale też zdrowy rozsądek w łazienke.

Podwójna zabudowa płytami (dwie warstwy) stosuje się przy cięższych zawieszeniach: grzejniki, szafki, baterie natynkowe o masie powyżej 30 kg. Pojedyncza warstwa wytrzymuje do 20 kg na punkt mocowania, podwójna do 40 kg. W ścianie instalacyjnej podwójna zabudowa zwiększa też izolacyjność akustyczną o dodatkowe 3-5 dB.

Wkręty TN 25 mm mocują pierwszą warstwę, TN 35 mm drugą. Rozstaw wkrętów co 20-25 cm wzdłuż profili zapewnia stabilne trzymanie płyty. Zbyt rzadkie wkręty powodują „wybrzuszanie" płyty pod wpływem wilgoci efekt widoczny po 2-3 latach eksploatacji.

Przy podwójnej zabudowie druga warstwa płyt montowana jest z przesunięciem o pół płyty względem pierwszej. Takie ułożenie eliminuje spoiny w jednej linii i zmniejsza ryzyko pęknięć na łączeniach.

Wykończenie ściany instalacyjnej

Szpachlowanie z taśmą zbrojącą na łączeniach to podstawa trwałego wykończenia. Taśma papierowa lub flizelinowa zapobiega pęknięciom na styku płyt, które pojawiają się przy każdej zmianie wilgotności. Masa szpachlowa finiszowa daje gładką powierzchnię pod malowanie lub tapetowanie.

Gruntowanie ściany instalacyjnej zmniejsza chłonność płyty i poprawia przyczepność farby lub kleju do glazury. W łazienkach stosuje się grunt głęboko penetrujący, który wiąże pył gipsowy i wyrównuje ssanie podłoża. Bez gruntowania klej do płytek „ściąga" wodę zbyt szybko i nie osiąga pełnej wytrzymałości.

Glazura na ścianie instalacyjnej wymaga kleju elastycznego (klasa C2TE). Zwykły klej cementowy nie pracuje dobrze na podłożu g-k, które reaguje na zmiany wilgotności. Fugowanie elastyczną fugą epoksydową lub silikonową w narożnikach chroni przed wnikaniem wody pod płytki.

Kiedy ściana instalacyjna nie wystarczy

Ściany nośne wymagają osobnej zgody na każdą ingerencję. Montaż ściany instalacyjnej przed ścianą nośną nie narusza konstrukcji, ale prowadzenie rur w bruzdach nośnych już tak. W budynkach z wielkiej płyty każde kucie ściany nośnej wymaga ekspertyzy i pozwolenia sucha zabudowa tego omija.

Ciężkie zawieszenia (grzejniki żeliwne, kotły wiszące powyżej 50 kg) wymagają wzmocnienia rusztu. Profile UA zamiast CW, dodatkowe trawersy, mocowanie do ściany bocznej takie detale projektuje się indywidualnie. Standardowa ściana instalacyjna nie jest przewidziana do takich obciążeń, a błędy w tej kwestii kończą się oderwaniem grzejnika od ściany.

Mieszkania z ogrzewaniem podłogowym wymagają szczególnej uwagi przy wierceniu w posadzce. Śruby montażowe profili UW nie mogą przebić rury grzewczej. W takich przypadkach profile mocuje się klejem montażowym lub taśmą dwustronną do posadzki zamiast kołków mniej stabilnie, ale bezpieczniej dla instalacji podłogowej.

Alternatywy dla ściany instalacyjnej

Listwy przypodłogowe z kanałem instalacyjnym pozwalają ukryć rury bez zabudowy ściany. Sprawdzają się przy punktach poboru blisko podłogi dodatkowe grzejniki, podłączenia pralek. Mają jednak ograniczoną średnicę (do 25 mm) i nie nadają się do pionów kanalizacyjnych.

Skrzynki instalacyjne natynkowe w industrialnym stylu zyskują popularność w nowoczesnych aranżacjach. Odsłonięte rury w chromowanych obejmach stają się elementem dekoracyjnym. To rozwiązanie dla mieszkań, gdzie surowy styl jest pożądany, a dostęp do rur ma być łatwy bez kucia.

Bruzdowanie ścian w tynku pozostaje najtańszą opcją, jeśli ściany są murowane i tynk ma odpowiednią grubość. Bruzdy wycina się szlifierką kątową z tarczą diamentową, rury mocuje się w uchwytach, a następnie tynkuje całość. Czas schnięcia tynku to 2-3 tygodnie, co wydłuża remont.

Checklist przed zamknięciem ściany instalacyjnej

Materiały i narzędzia: profile CW i UW w ilości zapewniającej rozstaw 60 cm, płyty g-k impregnowane w strefach mokrych, wkręty TN 25 i TN 35, taśma zbrojąca, masa szpachlowa, grunt głęboko penetrujący, rury PEX 16/20 mm w otulinie, kształtki zaciskane lub zgrzewane.

Etapy montażu: wytyczenie trasy ściany laserem, montaż UW do podłogi i sufitu, wstawienie CW co 60 cm, ułożenie wełny 5 cm, prowadzenie rur z mocowaniem co 50 cm, test ciśnieniowy 6 bar przez 30 minut, dokumentacja fotograficzna, montaż płyt, szpachlowanie, gruntowanie, wykończenie.

Kontrola jakości: wypoziomowanie profili pionowo i poziomo, brak pęknięć w otulinach, ciągłość spadków kanalizacji (minimum 2% dla 50 mm, 1,5% dla 110 mm), szczelność połączeń, brak kontaktu rur zimnej i ciepłej wody, dostęp do rozdzielacza przez klapkę rewizyjną.

Protokół z próby ciśnieniowej przechowuj w dokumentacji budowlanej. Bez tego dokumentu ubezpieczyciel może odmówić wypłaty w przypadku zalania, a gwarancja na instalację traci ważność po 2 latach od zakończenia prac.

Pytania do wykonawcy przed podpisaniem umowy

Czy ekipa wykonuje próbę ciśnieniową i wystawia protokół? To podstawowe pytanie eliminujące amatorów. Bez protokołu nie masz dowodu na jakość połączeń.

Jakie rury i kształtki stosuje i czy są zgodne z PN-EN? Rury PEX bez atestu do wody pitnej mogą zawierać ftalany lub inne szkodliwe dodatki. Karta techniczna powinna wymieniać normę i dopuszczenie do kontaktu z wodą pitną.

Jaki jest termin gwarancji i co obejmuje? Standard to 5 lat na instalację i 2 lata na zabudowę g-k. Krótsze terminy sugerują, że wykonawca sam nie ufa swojej pracy.

Czy wykonawca udostępnia dokumentację powykonawczą z trasą rur? Zdjęcia ścian przed zabudową to podstawa bezpiecznego użytkowania mieszkania przez kolejne lata.

Zapisz tę listę kontrolną przed rozmową z ekipą pozwoli Ci wybrać fachowca, który zna się na robocie, a nie tylko obiecuje szybki termin.

Źródła danych i norm: PN-EN 12056 (systemy kanalizacji grawitacyjnej), PN-EN 806 (instalacje wody pitnej), PN-EN 1329 (rury kanalizacyjne z PP), PN-EN ISO 15875 (rury PEX), Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. z późn. zm.), katalogi techniczne producentów płyt g-k, instrukcje montażu systemów suchej zabudowy.
