Elektryka w domu szkieletowym krok po kroku
W domu szkieletowym elektryka rządzi się swoimi prawami. Drewno pracuje, przegrody są cieńsze niż w murze, a każdy błąd widać potem w rachunku za poprawki albo, co gorsza, w protokole ubezpieczyciela po pożarze. Właśnie dlatego instalacja w domu szkieletowym wymaga projektu, zanim pojawi się pierwszy przewód, i konsekwencji w każdym kolejnym kroku.
- Projekt i rozmieszczenie gniazdek
- Materiały, przewody YDYp i rozdzielnica
- Montaż instalacji krok po kroku
- Przepisy, odbiór SEP i kosztorys
Projekt i rozmieszczenie gniazdek
Zanim ktokolwiek dotknie wiertarki, na stole musi leżeć schemat obwodów. Bez niego instalacja w domu szkieletowym zamienia się w improwizację, a każda zmiana po zamknięciu ścian kosztuje 15-30% początkowego budżetu. Rozdzielnica, podział na obwody, rezerwa mocy, lokalizacja rozdzielaczy wody i ogrzewania, wszystko spina się w jeden dokument. Liczy się też przyszłość: pompa ciepła, fotowoltaika, magazyn energii, stacja ładowania samochodu. Projekt, który tego nie uwzględnia, za dwa lata woła o generalny remont.
Rozmieszczenie gniazdek najlepiej planować na planie mebli, a nie na koszu. W pokoju dziennym potrzebne są cztery do pięciu punktów podłodze ściany, bo telewizor, lampa, konsola, ładowarka i jeszcze coś, o czym nikt nie pamiętał w dniu zakupu. W sypialni wystarczą trzy, ale jedno koniecznie po obu stronach łóżka, na wysokości 30 cm od podłogi. W kuchni co 1,2 m blatu, osobno dla zmywarki, lodówki, piekarnika, okapu i czajnika. Łazienka to osobny rozdział: strefa 0 przy wannie i strefa 1 do 2,25 m wymagają klasy ochrony minimum IP44.
Wysokości montażu wynikają z ergonomii, nie z kaprysu. 30 cm od podłogi dla gniazdek ogólnych, 110-120 cm dla włączników światła, 20-30 cm nad blatem w kuchni. Przy takich wartościach nie trzeba się schylać do kontaktu, a dziecko nie dosięga włącznika, dopóki samo nie dorośnie. W pomieszczeniach gospodarczych, pralni, kotłowni, garażu, gniazda idą wyżej, najczęściej 100-120 cm, żeby woda z zalania nie zrobiła zwarcia.
Checklist pomieszczeń dla domu 70-100 m²:
- Salon: 6-8 gniazdek, 2 włączniki świecznikowe, punkt na oświetlenie sufitowe i karniszowe, zasilanie TV i soundbara.
- Kuchnia: 5-7 gniazdek nad blatem, osobne obwody dla zmywarki, lodówki, piekarnika, okapu, gniazdo przy podłodze dla ewentualnej wyspy, zasilanie płyty indukcyjnej.
- Łazienka: 1-2 gniazda IP44 (strefa 2), oświetlenie sufitowe, lustro, wentylator, zasilanie pralki w wannie lub osobnym pomieszczeniu.
- Sypialnia: 3-4 gniazda, w tym para przy łóżku, oświetlenie górne, kinkiet do czytania, zasilanie szafy z lustrem.
- Przedpokój: 2-3 gniazda, oświetlenie sufitowe, kinkiet, zasilanie domofonu, wideodzwonka, routera.
- Kotłownia/pralnia: 2 gniazda, oświetlenie, zasilanie pompy ciepła, pralki, suszarki, ewentualnie stacji uzdatniania wody.
- Garaż: 2-4 gniazda, oświetlenie, brama, ładowarka EV (zalecany osobny obwód 3-fazowy 16 A lub 32 A).
Planowanie obwodów sprowadza się do bilansu mocy. Oświetlenie zwykle dostaje własny obwód 10 A z przewodem 1,5 mm², gniazdka 16 A z przewodem 2,5 mm², kuchenka elektryczna, piekarnik, pompa ciepła i ładowarka 25 A z przewodem 4-6 mm². Przy domu 100 m² wychodzi 10-14 obwodów. Każdy z własnym zabezpieczeniem nadprądowym i wyłącznikiem różnicowoprądowym 30 mA.
Materiały, przewody YDYp i rozdzielnica
Przewód YDYp to polski standard instalacji wewnętrznych. Płaski, miedziany, w izolacji PVC, trzyżyłowy (faza, neutralny, ochronny). Do gniazdek stosuje się YDYp 3×2,5 mm², do oświetlenia YDYp 3×1,5 mm², do kuchenki i piekarnika YDYp 5×2,5 mm² lub 5×4 mm², do pompy ciepła 5×4-6 mm². Przekrój nie wynika z widzimisię, lecz z gęstości prądu: miedź wytrzymuje około 10 A na milimetr kwadratowy, więc 2,5 mm² bezpiecznie przenosi 16-20 A zanim zacznie się grzać.

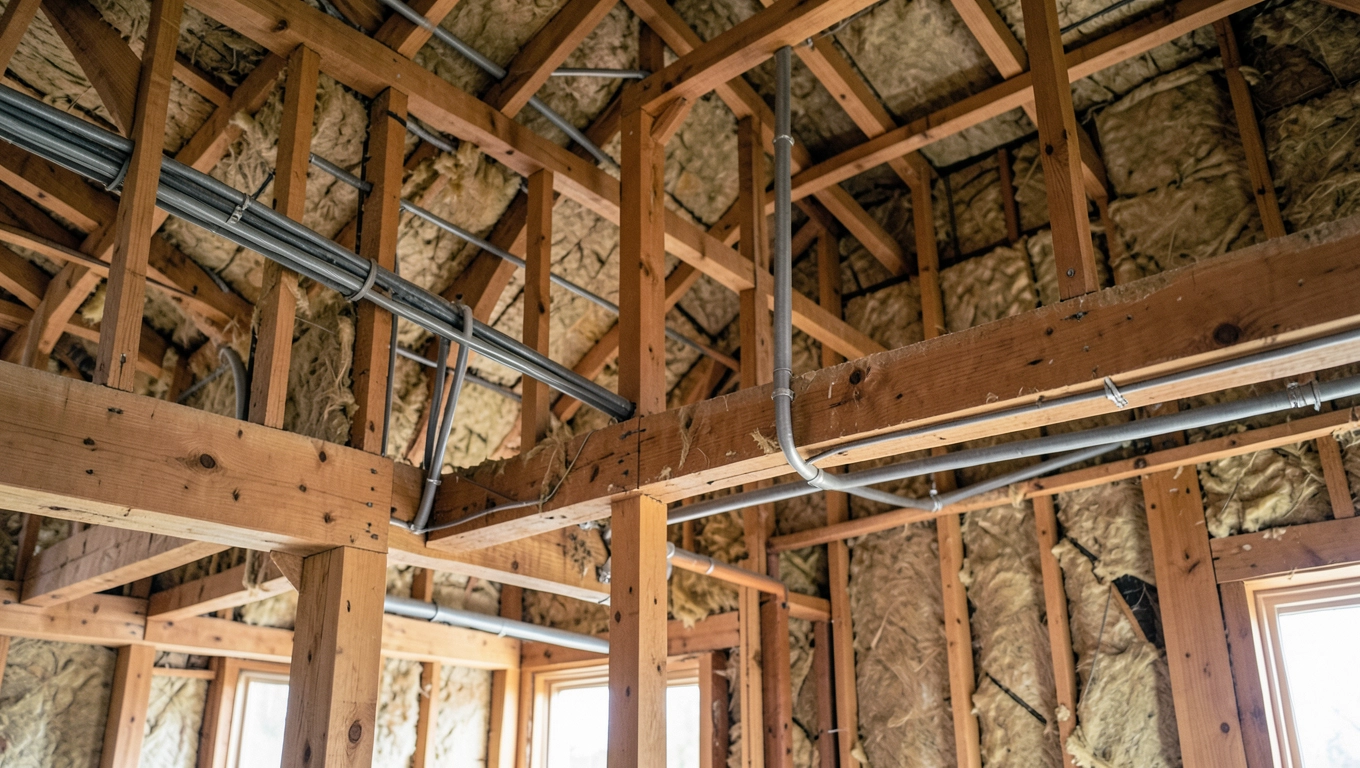

Peszel, czyli elastyczna rura ochronna, chroni kabel przed uszkodzeniem mechanicznym i umożliwia jego wymianę bez kucia ścian. W domu szkieletowym peszel prowadzi się przez nawiercone otwory w słupkach, najczęściej o średnicy 20 mm dla obwodów oświetleniowych i 25 mm dla gniazdkowych. Każdy peszel ma jeden obwód, inaczej wyciągnięcie starego kabla staje się niemożliwe. Na końcach osadza się puszki instalacyjne 60 mm dla gniazdek i włączników oraz 80-100 mm dla rozgałęzień.
Rozdzielnica to serce układu. W domu 70-100 m² potrzebuje 24-36 modułów, z czego 30% zostawia się pustych jako rezerwę. W środku trafiają wyłączniki nadprądowe (B10, B16, B25), wyłączniki różnicowoprądowe (RCD 30 mA, najlepiej typ A), ochronniki przepięciowe (SPD klasy 1+2 dla domów z instalacją odgromową lub klasy 2 bez piorunochronu), rozłącznik główny i złączka szynowa PE/N. Rozplanowanie modułów na etapie projektu pozwala potem nie wracać do tematu co sezon.
| Materiał | Dom 70 m² | Dom 100 m² | Uwagi |
|---|---|---|---|
| Przewód YDYp 3×1,5 mm² | ok. 300 m | ok. 450 m | tylko oświetlenie |
| Przewód YDYp 3×2,5 mm² | ok. 500 m | ok. 700 m | gniazdka |
| Przewód YDYp 5×2,5 mm² | ok. 30 m | ok. 40 m | kuchenka, piekarnik |
| Peszel 20 mm | ok. 250 m | ok. 380 m | oświetlenie |
| Peszel 25 mm | ok. 400 m | ok. 600 m | gniazdka |
| Puszki 60 mm | ok. 80 szt. | ok. 110 szt. | gniazdka, włączniki |
| Rozdzielnica 36 mod. | 1 szt. | 1 szt. | z rezerwą 30% |
| Koszt materiałów | 6 000-8 500 zł | 8 500-12 000 zł | bez osprzętu końcowego |
Osprzęt końcowy, czyli gniazda, włączniki, ramki, to osobny wydatek rzędu 1 500-3 000 zł. Koszt robocizny waha się między 5 000 a 10 000 zł w zależności od regionu. Samodzielne wykonanie instalacji jest możliwe, jeśli inwestor posiada uprawnienia SEP, bo bez nich legalny odbiór i pomiary ochronne nie przejdą. W praktyce większość właścicieli domów szkieletowych zleca etap montażu, a projekt i odbiory bierze na siebie.
Montaż instalacji krok po kroku
Krok pierwszy to wyznaczenie tras. Na słupkach szkieletu rysuje się flamastrem przebieg peszli, lokalizację puszek i rozdzielnicę. Pion prowadzi się w słupkach, poziom w pasach dolnych i górnych oraz w stropie. Unika się prowadzenia kabla wzdłuż krawędzi słupka, bo gwóźdź wkręcony podczas montażu płyt może go przebić. Minimalna odległość od krawędzi to 30 mm.
Krok drugi to nawiercanie otworów. Wiertło do drewna 20 lub 25 mm, otwory co 40-60 cm, w jednej linii. Przy ścianach nośnych, gdzie rdzeń słupka ma 140 mm, peszel przechodzi bez trudu. W miejscach rozgałęzień wierci się otwory pod puszki montażowe wiertnicą koronkową 60 mm. Puszki osadza się na wkręty do drewna, wyrównując z przyszłą powierzchnią płyty gipsowo-kartonowej, czyli 12,5 mm od lica słupka.
Krok trzeci to przeciąganie przewodów. Zaczyna się od najtrudniejszych odcinków, od rozdzielnicy w głąb ścian. Końcówkę kabla zwija się w pętlę, zabezpiecza taśmą, przeciąga przez peszel z drutem montażowym. Przy długich odcinkach pomaga lubrykant do kabli lub talk, bo PVC po PVC potrafi grać na nerwach. Zostawia się 15-20 cm zapasu w każdej puszce, żeby podłączenie gniazdka nie wymagało spinania.
Krok czwarty to montaż rozdzielnicy. Obudowa natynkowa lub podtynkowa trafia na ścianę korytarza lub pomieszczenia technicznego, najczęściej 110-140 cm od podłogi. Zasilanie wchodzi przewodem YDYp 5×10 mm², a obwody wychodzą już właściwymi przekrojami. Wewnątrz szyny TH-35 porządkują przewody, a oznaczniki na każdym kablu pozwalają za pół roku nie zgadywać, co jest czym.
Krok piąty to uziemienie i połączenia wyrównawcze. Bednarka stalowa ocynkowana 25×4 mm lub przewód miedziany 6 mm² łączy rozdzielnicę z główną szyną uziemiającą i z metalowymi elementami instalacji wodnej, CO, gazowej. W domu szkieletowym dodatkowo uziemia się konstrukcję stalową, jeśli taka istnieje, i metalowe podparcia kominów. Bez tego różnicówka nie zadziała, kiedy na metalowej rurze pojawi się potencjał.
Krok szósty to pomiary ochronne. Ciągłość przewodów ochronnych, rezystancja izolacji (min. 0,5 MΩ), impedancja pętli zwarcia, wyzwalanie RCD (rezystancja uziemienia, próba prądem 30 mA), a po stronie odgromowej rezystancja uziomu (≤10 Ω dla instalacji odgromowej). Wyniki wpisuje się do protokołu, bez niego ubezpieczyciel ma prawo odmówić wypłaty po szkodzie.
| Etap | Czas (dom 70 m²) | Czas (dom 100 m²) | Kto wykonuje |
|---|---|---|---|
| Wytyczenie tras | 2-3 h | 3-4 h | inwestor lub ekipa |
| Wiercenie otworów | 6-8 h | 10-12 h | ekipa |
| Przeciąganie kabli | 8-10 h | 12-16 h | ekipa |
| Montaż rozdzielnicy | 3-4 h | 4-5 h | elektryk z SEP |
| Uziemienie | 2-3 h | 3-4 h | elektryk z SEP |
| Pomiary i odbiory | 2-3 h | 2-3 h | elektryk z SEP |
| Łącznie | 3-5 dni roboczych | 5-7 dni roboczych |
Strefy wilgotne w skrócie:
- Strefa 0: wnętrze wanny, kabiny prysznowej. Zero gniazdek, oprawy 12 V IP67.
- Strefa 1: ściany do wysokości 2,25 m nad dnem wanny. Oprawy IP44, transformator SELV.
- Strefa 2: 0,6 m od wanny. Gniazda IP44, włącznisk napięciowe SELV.
- Strefa 3: reszta łazienki. Zwykłe gniazda, ale pod RCD 30 mA.
Przepisy, odbiór SEP i kosztorys
Norma PN-HD 60364 to biblię elektryka. Reguluje dobór przewodów, zabezpieczeń, ochronę przeciwporażeniową, strefy łazienkowe, układ TN-S lub TT. W domu szkieletowym obowiązuje układ TN-S, czyli oddzielny PE i N od rozdzielnicy do każdego odbiornika. Przy ponad pięciu obwodach lub mocy znamionowej powyżej 5 kW wymagany jest projekt instalacji, a po zakończeniu prac protokół pomiarów.
Odbiór przez osobę z uprawnieniami SEP (Stowarzyszenie Elektryków Polskich) to nie formalność dla urzędu, lecz warunek polisy mieszkaniowej. Ubezpieczyciel, widząc szkodę pożarową, w pierwszej kolejności żąda dokumentacji: projektu, schematu rozdzielnicy, protokołów pomiarowych, certyfikatów materiałów. Brak choćby jednego elementu oznacza odmowę wypłaty albo propozycję polubownego zakończenia sprawy po zaniżonej kwocie.
Przepisy przeciwpożarowe nakładają dodatkowe wymogi na dom szkieletowy. Kable w przegrodach oddzielających strefy pożarowe muszą przechodzić przez przepusty o odporności ogniowej równej ścianie lub stropowi. W praktyce oznacza to uszczelnienie pianką ogniochronną lub zaprawą murarską każdego peszla przechodzącego między kondygnacjami. Detektory dymu w każdej sypialni, korytarzu i kotłowni to dziś standard, nie luksus.
Kosztorys końcowy zależy od trzech zmiennych: powierzchni, liczby obwodów i regionu. W domu 70 m² bez fotowoltaiki i ładowarki EV instalacja elektryczna z materiałem, robocizną, projektem i odbiorem kosztuje 14 000-22 000 zł. W domu 100 m² z fotowoltaiką, magazynem energii i stacją ładowania widełki rosną do 28 000-45 000 zł. Różnica wynika z dodatkowych zabezpieczeń, większych przekrojów i osobnych obwodów dla urządzeń wysokiej mocy.
| Wariant | Dom 70 m² | Dom 100 m² | Co się zmienia |
|---|---|---|---|
| Standard (bez EV, PV) | 14 000-22 000 zł | 18 000-28 000 zł | instalacja klasyczna |
| Rozszerzony (PV, EV, smart home) | 22 000-32 000 zł | 28 000-45 000 zł | dodatkowe obwody, SPD, magistrala KNX/Bus |
| Samodzielnie (bez robocizny) | 6 000-9 000 zł | 8 500-12 000 zł | wymaga uprawnień SEP do odbioru |
| Czas realizacji | 3-5 dni + odbiór | 5-7 dni + odbiór | po stanie surowym zamkniętym |
Przyszłościowe planowanie oszczędza pieniądze. Przewód 4 mm² do miejsca, gdzie za pięć lat stanie ładowarka, kosztuje dziś 80 zł, a kucie ściany po tynku dla dołożenia brakującego obwodu kosztuje 1 500-3 000 zł. Podobnie z fotowoltaiką: kabelek solarny w peszlu od inwertera do rozdzielnicy można zostawić „na zapas", nawet jeśli panele pojawią się za rok. Instalacja w domu szkieletowym, która nie patrzy pięć lat do przodu, zwraca się w kosztach eksploatacji szybciej, niż się wydaje.
Najczęstsze błędy, które kosztują najwięcej:
- Brak rezerwy w rozdzielnicy (dodatkowy moduł wymaga wymiany obudowy).
- Wspólne obwody kuchnia+łazienka (wilgoć w jednym pomieszczeniu wyłącza urządzenia w drugim).
- Za mało gniazdek (przedłużacze w kanałach podłogowych to zagrożenie pożarowe).
- Brak ochronników przepięciowych (uderzenie pioruna w odległości 1 km niszczy elektronikę).
- Prowadzenie przewodów bez peszla (wymiana kabla oznacza kucie ściany).
- Uziemienie podłączone do rury wodociągowej (po wymianie rur na plastik tracisz ochronę).
- Brak protokołów pomiarowych (odmowa wypłaty ubezpieczenia po szkodzie).
- Mieszanie PESEL i barwy PE/N (pomyłka przy konserwacji może zabić).
Dobrze zaprojektowana i wykonana instalacja w domu szkieletowym to inwestycja, która zwraca się spokojem, bezpieczeństwem i brakiem niespodzianek przy remoncie. Decyzje podejmowane na etapie projektu kosztują grosze, a konieczność ich zmiany po zamknięciu ścian, tysiące. Trzymanie się normy, korzystanie z uprawnionego elektryka, dokumentowanie każdego etapu to nie biurokracja, lecz polisa na spokójne lata w drewnianym domu.
Źródła: norma PN-HD 60364 (wieloarkuszowa, IHNiPM), Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury, Dz.U. 2002 nr 75 poz. 690 z późn. zm.), Rozporządzenie Ministra Gospodarki z dnia 17 września 1999 r. w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach energetycznych (Dz.U. 1999 nr 80 poz. 912), strona Stowarzyszenia Elektryków Polskich (sep.com.pl), baza Polskich Norm (pkn.pl).
