Instalacja natynkowa w rurkach i listwach – przewody na zewnątrz tynku

Redakcja 2025-05-23 21:30 / Aktualizacja: 2026-02-07 11:12:14 | Udostępnij:

Instalacja natynkowa w rurkach to proste rozwiązanie o wielu twarzach: wybór między rurką a listwą, kwestia nośności przewodów wobec estetyki oraz decyzja o rozmieszczeniu uchwytów — to trzy dylematy, które pojawiają się na każdej budowie i remoncie. Ten tekst wyjaśnia, kiedy użyć rurki, kiedy listwy, jak liczyć przekroje i jakie odstępy zachować, aby instalacja była trwała i schludna.

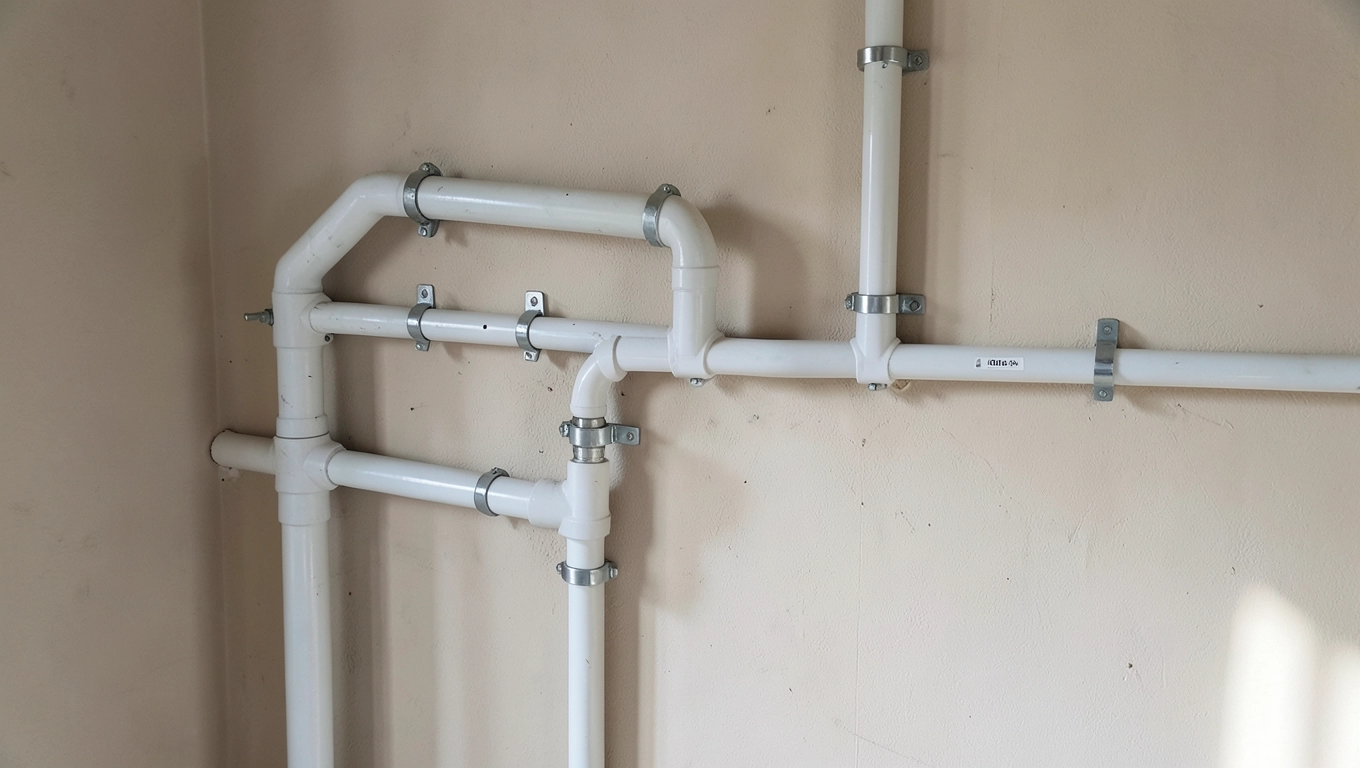

Instalacja natynkowa w rurkach
Typ Wymiary (wew.) mm Pojemność przewodów (1,5 / 2,5 mm²) Rozstaw uchwytów (poziom / pion) cm Cena netto (PLN/m)
Rurka PVC Ø16 wew. ≈ 12 2 / 1 80 / 100 (15 przy złączach) ~1,8
Rurka PVC Ø20 wew. ≈ 16 3–4 / 2 80 / 100 (15 przy złączach) ~2,4
Rurka PVC Ø25 wew. ≈ 20 5–6 / 3 80 / 100 (15 przy złączach) ~3,8
Listwa 16×10 wew. ≈ 10×6 2–3 / 1 — (mocowanie co 30–50 cm) ~3,0
Listwa 40×16 wew. ≈ 34×12 8–10 / 5 — (mocowanie co 30–50 cm) ~7,0
Listwa 60×40 wew. ≈ 54×34 20+ / 12+ — (mocowanie co 30–50 cm) ~20,0

Tabela pokazuje praktyczne liczby: rurka Ø20 to kompromis między ceną a pojemnością — często wystarcza do gniazdek i prostych obwodów. Do rozbudowanych tras i wielu przewodów lepiej sięgnąć po listwę 40×16 lub 60×40. Uchwytów nie oszczędzamy: odstęp 80 cm poziomo i 100 cm pionowo gwarantuje stabilność, a przy złączach i kolanach montujemy wsporniki co 10–15 cm.

Typy rur i listew do instalacji natynkowej

W instalacji natynkowej mamy do wyboru rury PCV, rury giętkie oraz listwy z tworzywa lub aluminium. Rury PCV (Ø16–Ø25) są najtańsze i odporne na uszkodzenia mechaniczne, a listwy oferują łatwy dostęp do przewodów. Wybór zależy od wymagań funkcjonalnych i estetycznych — czasem ładna listwa rozwiązuje problem skomplikowanej trasy.

Rury giętkie używamy w miejscach, gdzie są częste załamania trasy; rury sztywne lepiej chronią kable na ścianach narażonych na uderzenia. Listwy występują w szerokościach od 16 do 60 mm; mniejsze służą do pojedynczych przewodów, większe pomieszczą kilka obwodów oraz osprzęt. Z doświadczenia warto zostawić 10–20% wolnej przestrzeni na ewentualne doprowadzenia.

Zobacz także: Do kiedy stosowano instalacje aluminiowe

Decyzja to także kompromis koszt–czas–estetyka. Rury montuje się szybciej, listwy wyglądają lepiej i ułatwiają późniejszą rozbudowę. W pomieszczeniach suchych rurki sprawdzą się bez zastrzeżeń; tam, gdzie widoczność instalacji jest ważna, preferuj listwy z dobrym dopasowaniem kolorystycznym.

Montowanie w rurkach na tynku – uchwyty i odległości

Stabilność instalacji natynkowej zależy od właściwego rozmieszczenia uchwytów. Standard to 80 cm poziomo i 100 cm pionowo; przy kolanach, puszkach i zakończeniach montujemy uchwyty co 10–15 cm. Używamy kołków fi 6 mm z wkrętem 4×40 lub uchwytów dystansowych dedykowanych do rurki — łączą wygodę montażu z trwałością.

Przebieg montażu: wytycz trasę, zaznacz punkty mocowań, wywierć otwory, wstaw kołki i przykręć uchwyty. Następnie wprowadź rurkę, łącz ją mufami i zakoncz gniazdem lub puszką. Unikaj nadmiernych zagięć; jeżeli trzeba zmienić kierunek, stosuj łuki lub uchwyty, by zachować promień gięcia przewodu.

Zobacz także: Instalacje zewnętrzne: Pozwolenie czy Zgłoszenie w 2025?

Koszt materiałów: uchwyt plastikowy do rurki ~0,6 zł/szt., kołek + wkręt ~0,4 zł/szt. Montaż średnio zajmuje 0,5–1 godziny na 10 m trasy dla jednej osoby. Szybkie tempo to nie wymówka dla bylejakości — dobry montaż oznacza mniejsze reklamację i łatwiejszą obsługę instalacji.

Montowanie w listwach – dopasowanie do podłoża i osprzętu

Listwa musi przylegać do podłoża równo; nierówności maskuje się wypełniaczem lub podkładkami. Przy montażu listwy łączymy segmenty łącznikami, używamy maskownic i oddzielaczy dla gniazd. Jeśli instalujemy gniazda natynkowe w listwie, sprawdź, czy ramki mieszczą się w przekroju — standardowa ramka 1-modułowa potrzebuje około 22–25 mm szerokości.

Przy tynku o słabym ułożeniu stosujemy kołki lub klej montażowy o dużej przyczepności; na gładkiej farbie warto odtłuścić powierzchnię. Listwy z samoprzylepną taśmą są szybkie w montażu, ale nie zawsze wystarczająco trwałe — lepiej łączyć klejenie z wkrętami w miejscach newralgicznych. Przy meblach i listwach przypodłogowych zachowaj estetyczne przejścia i narożniki.

Materiały dodatkowe: dystanse separujące dla gniazd, zaślepki końcowe i łączniki kątowe. Listwa 40×16 często jest najlepszym wyborem dla gniazd i kilku przewodów — balansuje pojemność i wygląd. Pamiętaj o spójności kolorów i rodzaju osprzętu, to podnosi wartość wizualną instalacji.

Układ przewodów – hierarchia połączeń i linie prowadzenia

Trasowanie przewodów zaczyna się od projektu: wyznacz linie pionowe i poziome, trzymaj się zasady prostych przebiegów. Gniazda najlepiej grupować na jednej wysokości — standardowo gniazda w mieszkaniach montuje się ok. 30 cm nad podłogą, włączniki 105–120 cm. Jednolite wysokości ułatwiają użytkowanie i wyglądają schludnie.

W przypadku wielu połączeń łącz je w jednej pionowej kolumnie w puszkach rozgałęźnych; unikaj rozrzucania połączeń bez ładu. Używaj listwy lub większej rurki przy długich trasach z wieloma przewodami, by nie przekraczać pojemności. Oznaczaj przewody etykietami przy puszkach — to oszczędza czas podczas serwisu.

Praktyczny plan krok po kroku:

  • Zaznacz trasę i punkty montażu.
  • Zainstaluj uchwyty i listwy/rurki.
  • Poprowadź przewody, zabezpiecz i oznacz.
  • Sprawdź ciągłość i izolację przed zamknięciem tras.

Estetyka i spójność: ramki, gniazda i osprzęt

Estetyka natynkowej instalacji zależy od detali: te same ramki, identyczne gniazda i konsekwentne kolory tworzą efekt „zamkniętej” kompozycji. Mieszanie białych i metalicznych ramek na jednej ścianie wygląda nieprofesjonalnie. Dlatego planuj osprzęt tak, jak dekorator planuje meble — konsekwentnie.

Sztuczki estetyczne: użyj listew malowanych na kolor ściany, stosuj wąskie profile przy dekoracyjnych listwach, a przy centralnych punktach wybierz ramki o minimalnej szerokości. Dbaj też o piony i poziomy — ramki powinny być wyrównane względem siebie. Czasem jedno przesunięcie o 5–10 mm psuje całą kompozycję.

Jeśli zależy ci na szybkiej modernizacji, wymień tylko widoczne ramki i pokrywy listw. To mały koszt, duży efekt. Pamiętaj jednak, by materiały nie szkodziły izolacji przewodów — farba lateksowa może utrudnić chłodzenie osprzętu przy silnych obciążeniach.

Wymiarowanie przekrojów i liczby przewodów w listwach i rurkach

Podstawowa zasada to nieprzeładowywanie przekroju: zostaw 20–30% rezerwy miejsca. Dla rurki Ø20 tabela pokazuje 3–4 przewody 1,5 mm²; to wartości praktyczne przy zachowaniu łatwości montażu. Przy większych obciążeniach lub wielu żyłach wybierz większą rurę lub listwę 40×16/60×40.

Przykład krótkiego rachunku: rura wew. 16 mm ma pole przekroju ≈ 201 mm²; pojedynczy przewód z izolacją zabiera około 8–10 mm² — stąd 3–4 przewody 1,5 mm². Nie zapominaj o przewodach fazowych, neutralnych i ochronnych — sumuj ich przekroje. Przy mieszaniu żył o różnych przekrojach stosuj ostrożność i zostaw zapas miejsca.

Kilka praktycznych wskazówek: nie łącz w jednej rurce przewodów silnoprądowych z niskonapięciowymi bez separacji, planuj puszki łączeniowe o odpowiedniej pojemności, oznaczaj przewody i zostaw miejsce na ewentualną rozbudowę. To niewielka inwestycja czasu, która ratuje instalację przed chaosem.

Instalacja natynkowa w rurkach — Pytania i odpowiedzi

  • Jak zaplanować trasowanie przewodów w instalacji natynkowej w rurkach?

    Należy oprzeć trasowanie na projekcie budowlanym i dokumentacji instalacyjnej, wyznaczyć punkty gniazd, zaplanować schodzenie przewodów w rurkach i listwach oraz utrzymywać stałe, racjonalne odległości od stropu i krawędzi. Trasowanie powinno minimalizować krzywizny i zapewniać łatwy dostęp do osprzętu oraz możliwość konserwacji.

  • Jak dobrać przekroje przewodów do listw i rur w natynkowej instalacji?

    Dobór przekroju zależy od parametrów listwy i osprzętu oraz przewidywanego obciążenia. Zgodnie z parametrami instalacyjnymi należy dobrać przewody YD lub okrągłe o odpowiednim przekroju, sumować prąd obciążenia i zaprojektować liczbę przewodów na każdą puszkę. Upewnij się, że wszystkie połączenia są dopasowane i zabezpieczone.

  • Czy lepiej stosować listwy czy rury na tynku?

    Listwy są łatwiejsze w montażu i zapewniają łatwy dostęp do przewodów, co jest popularne w mieszkaniach. Rury na tynku sprawdzają się w suchych i przejściowo wilgotnych pomieszczeniach, wymagają odpowiednich uchwytów i zachowania odstępów montażowych. Wybór zależy od funkcji, estetyki i planu aranżacji.

  • Jak zapewnić estetykę i schludny montaż natynkowej instalacji w rurkach?

    Ustal jednolitą wysokość gniazd, łączników i ramki w obrębie grup, stosuj spójne ramki i osprzęt, dopasuj podłoże i listwy do osprzętu, a także zadbaj o precyzyjne mocowanie i czystość prowadzeń. Estetyka wynika z planowania, dokładności i konsekwencji w szczegółach.
