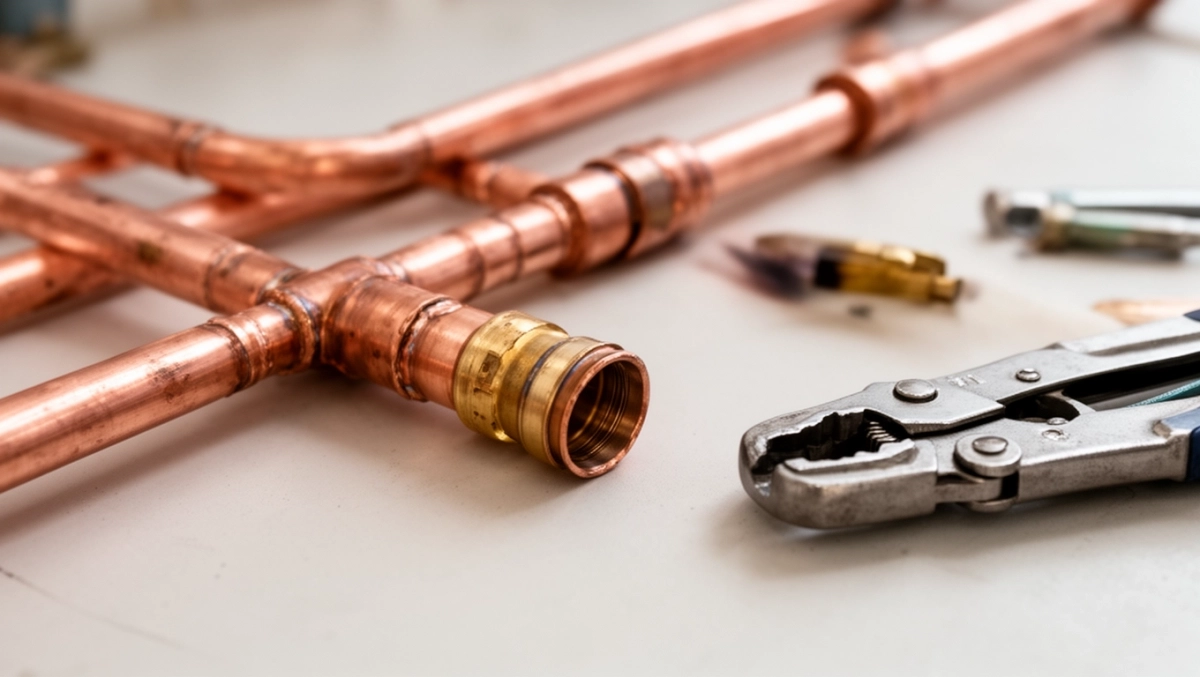

Instalacja gazowa zaciskana z miedzi przepisy, montaż i dobór kształtek 2026

Masz przed sobą ścianę z rurą gazową, wiertarkę w kącie i kartkę z normą PN-EN 1775, w której połowa akapitów dotyczy spawania, a połowa lutowania. Tymczasem na półce leżą złączki z żółtymi uszczelkami i napisem „Gas”, które obiecują prostszy montaż bez ognia. Instalacja gazowa zaciskana z miedzi nie jest żadną nowością ani modnym wynalazkiem - to technologia z certyfikatem DVGW, stosowana w Niemczech od ponad trzydziestu lat i obecna w polskich domach od dobrych kilkunastu. Warto jednak rozumieć, co dokładnie kryje się pod napisem „press” na korpusie, dlaczego żółta uszczelka HNBR nie jest tym samym co czarna EPDM, oraz gdzie granica bezpieczeństwa kończy się dla samodzielnego montażu.

• Jak rozpoznać kształtkę miedzianą przeznaczoną do gazu?
• Jak dobrać średnicę złączki zaciskanej do gazu?
• Montaż instalacji gazowej metodą press krok po kroku
• Press czy lutowanie - co lepiej sprawdza się w instalacji gazowej?
• Cennik kształtek miedzianych zaciskanych do gazu i czynniki wpływające na cenę
• Najczęstsze błędy przy zaciskaniu instalacji gazowej - czego unikać?
• FAQ - eksploatacja i kontrola instalacji
• Przykładowy schemat instalacji gazowej w domu jednorodzinnym

Jak rozpoznać kształtkę miedzianą przeznaczoną do gazu?

Klucz leży w trzech detalach widocznych gołym okiem. Pierwszy to kolor pierścienia uszczelającego - intensywnie żółty, nie czarny jak w wodzie. Żółty elastomer HNBR wytrzymuje siarkowodór i frakcje węglowodorowe obecne w gazie ziemnym oraz LPG, natomiast czarny EPDM pęcznieje pod ich wpływem i po kilku miesiącach traci szczelność. Różnica chemiczna jest fundamentalna: HNBR to kauczuk butadienowo-akrylonitrylowy hydrogenizowany, odporny na starzenie termiczne do 120°C.

Drugim znakiem rozpoznawczym jest tłoczony na korpusie napis „Gas” lub „PN5” wraz z symbolem certyfikatu DVGW. Maksymalne ciśnienie robocze dla gazu wynosi 5 bar (zgodnie z normą EN 1254-7), podczas gdy systemy wodociągowe pracują przy 10 bar. Ta niższa wartość wynika z wymagań bezpieczeństwa, a nie z ograniczeń samej kształtki - po prostu instalacja gazowa musi wytrzymać próbę szczelności przy ciśnieniu próbnym 1,5-krotnie wyższym niż robocze.

Trzeci detal to profil szczęk zaciskarki. Systemy gazowe akceptują profile M i SA (Viega), a niektóre V (SANHA-Press Gas). Każdy z nich odkształca rurę w nieco inny sposób, więc pomylenie profilu powoduje niedokładne dociśnięcie o-ringa. W konsekwencji złącze przejdzie próbę powietrzem, ale po roku eksploatacji zacznie przepuszczać przy wahaniach temperatury.

Jak dobrać średnicę złączki zaciskanej do gazu?

Średnica 15 mm obsługuje kuchenki gazowe i niewielkie podgrzewacze wody o mocy do 10 kW. W praktyce oznacza to jedno przyłącze do kuchni lub piecyka łazienkowego, gdzie przepływ gazu nie przekracza 1 m³/h. Rura 15 mm jest zbyt mała dla jakiegokolwiek kotła, mimo że technicznie można ją zacisnąć.

Średnica 18 mm stanowi rozwiązanie pośrednie, rzadko spotykane w typowych instalacjach domowych. Stosuje się ją przy dłuższych trasach od kurka głównego do kuchenki w dużej kuchni lub przy podłączeniu kominka gazowego. Większość producentów oferuje w tej średnicy jedynie podstawowy asortyment - kolana, mufy, trójniki.

Standardem dla typowego kotła kondensacyjnego o mocy 24 kW jest średnica 22 mm. Taki kocioł pobiera około 2,5 m³/h gazu ziemnego, co przy spadku ciśnienia nie przekraczającym 10 mbar wymaga właśnie tej średnicy na całej trasie od szafki gazowej do palnika. Większość instalatorów trzyma się tej reguły: 22 mm od kurka głównego do kotła, dalej już po stronie powietrzno-spalinowej.

Średnica 28 mm pojawia się w głównych liniach rozdzielczych budynków wielorodzinnych lub w domach z kilkoma urządzeniami gazowymi jednocześnie (kocioł + kuchenka + kominek). Przy mocy sumarycznej powyżej 35 kW średnica 22 mm staje się niewystarczająca i pojawia się ryzyko niestabilności ciśnienia na ostatnim odbiorniku przy jednoczesnej pracy.

Checklista przed zakupem kształtek

• Pomiar trasy z dokładnością do 10 cm z uwzględnieniem zapasu na włożenie kształtki (3 cm na każde złącze).
• Sprawdzenie typu urządzenia gazowego i wymaganego przyłącza (najczęściej G½" lub G¾").
• Weryfikacja dostępności szczęk zaciskarki do danego profilu (M, SA, V).
• Upewnienie się, że wszystkie elementy mają żółtą uszczelkę i oznaczenie DVGW.

Montaż instalacji gazowej metodą press krok po kroku

Cały proces rozpoczyna się od cięcia rury. Nóż krążkowy gwarantuje prostopadły przekrój bez zadziorów, co jest krytyczne dla równomiernego dociśnięcia o-ringa. Cięcie piłką do metalu pozostawia nierówności, które przy zaciskaniu tworzą mikroskopijne kanaliki między uszczelką a ścianką rury - niewidoczne gołym okiem, ale wykrywane przez detektor gazu po kilku cyklach grzewczych.

Gratownik ręczny lub wbudowany w nożyce usuwa wewnętrzną i zewnętrzną krawędź. Pozostawienie ostrych krawędzi prowadzi do przecięcia o-ringa HNBR podczas wsuwania rury w kształtkę. Nawet niewielkie uszkodzenie żółtej uszczelki eliminuje całe złącze z użytku, ponieważ elastomer nie regeneruje się po pęknięciu.

Kontrola uszczelki polega na sprawdzeniu, czy pierścień siedzi równo w rowku kształtki, nie jest skręcony i nie nosi śladów kontaktu z rozpuszczalnikiem. Jednorazowe uszczelki HNBR są wprasowane fabrycznie - nie wolno ich wyciągać ani smarować. Smarowanie olejem silikonowym zaburza właściwości elastomeru i powoduje pęcznienie w kontakcie z gazem.

Wsunięcie rury do oporu wymaga wyczuwalnego „kliknięcia" przy kontakcie krawędzi rury z wewnętrznym stopniem kształtki. Znacznik głębokości w postaci flamastra na rurze pozwala później zweryfikować, czy rura nie wysunęła się podczas zaciskania. Brak znacznika to częsta przyczyna pozornie prawidłowych, ale nieszczelnych połączeń.

Press czy lutowanie - co lepiej sprawdza się w instalacji gazowej?

Lutowanie twarde wymaga otwartego płomienia, doświadczonego lutowacza i przede wszystkim zgody zarządcy budynku w obiektach zamieszkałych. Press eliminuje wszystkie trzy ograniczenia. Czas wykonania pojedynczego złącza spada z 8-12 minut (lutowanie z podgrzewaniem) do 15-20 sekund (zaciskanie), co przy instalacji 30-złączowej daje oszczędność całego dnia roboczego.

Bezpieczeństwo pożarowe przemawia jednoznacznie za presem. W budynkach z drewnianą konstrukcją stropu lub z izolacją z pianki PIR otwarty płomień przy lutowaniu stanowi realne ryzyko zapłonu. Zaciskanie nie generuje iskier ani temperatury powyżej 40°C na powierzchni narzędzia, więc można je stosować nawet w pobliżu materiałów palnych.

Wymagania prawne w Polsce dopuszczają obie metody, ale w praktyce wiele spółdzielni mieszkaniowych zakazuje lutowania ze względu na ubezpieczenie budynku. Instalacja gazowa zaciskana nie wymaga pozwolenia na prace pożarowo-niebezpieczne, co upraszcza procedurę zgłoszenia. Wystarczy projekt i zgłoszenie do zakładu gazowniczego.

Kiedy wciąż warto lutować? W instalacjach narażonych na bardzo wysokie temperatury otoczenia (powyżej 100°C, np. w kotłowniach przemysłowych) lutowanie miękkie lub twarde zachowuje lepszą stabilność. W domowych warunkach takie sytuacje praktycznie nie występują, dlatego instalacja gazowa zaciskana stała się domyślnym wyborem dla nowych realizacji.

Porównanie systemów zaciskowych dostępnych na rynku

Cennik kształtek miedzianych zaciskanych do gazu i czynniki wpływające na cenę

Ceny kształtek gazowych są wyraźnie wyższe niż wodnych, co wynika z zastosowania uszczelki HNBR zamiast EPDM oraz z kosztów certyfikacji DVGW. Mufa 15 mm kosztuje około 16 zł, kolano 22 mm 90° - 28 zł, trójnik równoprzelotowy 22×22×22 mm - 39 zł, mufa 28 mm - 37 zł, a półśrubunek przejściowy 22 mm × G¾" - 38 zł. Ceny dotyczą pojedynczych sztuk w hurcie przy zamówieniu pełnego asortymentu.

Średnica rury ma największy wpływ na cenę - kształtka 28 mm bywa dwu- lub trzykrotnie droższa od odpowiednika 15 mm, ponieważ zużywa więcej miedzi i wymaga precyzyjniejszej obróbki. Typ elementu kształtuje cenę w prosty sposób: najtańsze są mufy i kolana, najdroższe trójniki redukcyjne i półśrubunki z gwintem, które łączą świat press ze światem tradycyjnych przyłączy urządzeń.

Marka i certyfikat dodają od 20% do 40% do ceny bazowej, ale w zamian dają gwarancję systemową producenta obejmującą szczelność złączy. W kontekście gazu ta gwarancja stanowi realną wartość, ponieważ odpowiedzialność za ewentualny wyciek ponosi producent, nie wykonawca. Brak certyfikatu DVGW lub EN 1254 oznacza brak tej ochrony.

Najczęstsze błędy przy zaciskaniu instalacji gazowej - czego unikać?

Stosowanie kształtek ocynkowanych do gazu to absolutny zakaz, choć wciąż pojawiają się oferty takich elementów w marketach budowlanych. Powłoka cynkowa reaguje z siarką zawartą w gazie ziemnym, tworząc siarczek cynku, który zamyka światło rury i powoduje korozję złączy. Normy PN-EN 1775 oraz Warunki Techniczne Zakładu Gazowniczego jednoznacznie zabraniają stali ocynkowanej w instalacjach gazowych.

Mylenie uszczelki żółtej z czarną zdarza się przy zakupie z „wystawki" lub z mieszanego asortymentu wodno-gazowego. Skutek jest opóźniony o kilka miesięcy - uszczelka EPDM zaczyna pęcznieć, złącze traci szczelność, a wykrycie wycieku następuje dopiero przy kontroli okresowej. Weryfikacja koloru uszczelki przed każdym montażem powinna być nawykiem, nie wyjątkiem.

Zastosowanie złego profilu szczęk to błąd wynikający z oszczędności - zaciskarka akceptuje wiele profili, ale nie każdy jest kompatybilny z danym systemem. Profil V i M różnią się kątem i promieniem odkształcenia, więc zaciskanie kształtki SANHA szczękami Viega może dać złącze, które przejdzie próbę, ale po sezonie grzewczym zacznie „pocić się" przy rozgałęzieniach.

Próba łączenia rur miedzianych z elementami ze stali nierdzewnej bez przekładki dielektrycznej powoduje korozję galwaniczną w środowisku wilgotnym. Gaz suchy nie wywołuje tak intensywnej korozji jak woda, ale w instalacjach z kondensacją lub w podziemnych odcinkach narażonych na wilgoć gruntową różnica potencjałów elektrochemicznych między miedzią a stalą prowadzi do przyspieszonej degradacji złącza. Przekładka dielektryczna kosztuje kilkanaście złotych i eliminuje to ryzyko całkowicie.

FAQ - eksploatacja i kontrola instalacji

Żywotność prawidłowo zaciśniętej instalacji gazowej z miedzi wynosi 30-50 lat, czyli tyle, ile sama rura. Uszczelki HNBR zachowują elastyczność przez cały ten okres, o ile temperatura nie przekracza 80°C w sposób ciągły. W instalacjach domowych te warunki są spełnione z dużym marginesem, więc wymiana kształtek nie powinna być konieczna w normalnym cyklu eksploatacji budynku.

Kontrola szczelności odbywa się co roku podczas przeglądu kominiarskiego i gazowego, zgodnie z Prawem budowlanym (art. 62). Monter wykonuje próbę ciśnieniową powietrzem przy 50 mbar przez 30 minut, obserwując manometr. Spadek ciśnienia o więcej niż 2 mbar wskazuje na nieszczelność wymagającą natychmiastowej lokalizacji i naprawy. Detektor elektroniczny pozwala zlokalizować wyciek z dokładnością do 5 cm.

Konserwacja ogranicza się do okresowego sprawdzenia wizualnego stanu rur w dostępnych miejscach (szafka gazowa, kotłownia, piwnica) oraz kontroli mocowań. Miedziana rura nie koroduje w suchym środowisku, ale wilgoć i brud mogą prowadzić do zielonkawego nalotu - to tlenek miedzi, nieszkodliwy dla szczelności, choć nieestetyczny. Usunięcie nalotu wilgotną ściereczką z łagodnym detergentem wystarcza.

Wymiana pojedynczego złącza w istniejącej instalacji wymaga użycia specjalnych szczęk demontażowych, które odkształcają kształtkę w przeciwnym kierunku i pozwalają ją zdjąć z rury. Po demontażu koniec rury trzeba przyciąć o 2-3 cm, ponieważ poprzednie zaciśnięcie odkształciło jego końcówkę. Nową kształtkę zakłada się na świeżym odcinku, postępując identycznie jak przy pierwszym montażu.

Przykładowy schemat instalacji gazowej w domu jednorodzinnym

Trasa rozpoczyna się od kurka głównego w szafce gazowej na granicy działki. Stąd rura 22 mm biegnie w ziemi do budynku, wchodzi przez fundament i wznosi się pionowo do kotłowni. W kotłowni następuje rozdzielenie: trójnik równoprzelotowy kieruje jedną odnogę do kotła kondensacyjnego (średnica 22 mm do samego przyłącza), drugą do kuchni (średnica 15 mm po przejściu przez redukcję 22×15).

Na trasie do kuchni montuje się dwa kolana 90° (obejście słupa konstrukcyjnego) oraz mufę kompensacyjną umożliwiającą demontaż kuchenki bez konieczności cięcia rury. Przyłącze kuchenki to półśrubunek 15 mm × G½" z nakrętką kontrującą. Cała trasa składa się z około 12-18 kształtek, w zależności od liczby załamań i odległości od szafki do urządzeń.

Kształtki miedziane zaciskane do gazu stanowią bezpieczną, sprawdzoną technologię z ponad trzydziestoletnią historią w Europie Zachodniej i kilkunastoletnią w Polsce. Warunkiem powodzenia jest stosowanie wyłącznie elementów z certyfikatem DVGW i żółtą uszczelką HNBR, właściwy dobór średnicy do mocy urządzenia oraz montaż dedykowanymi szczękami w odpowiednim profilu. Narzędzia renomowanych marek zapewniają powtarzalność złączy nawet przy ograniczonym doświadczeniu wykonawcy.

Przy zakupie warto skorzystać z fachowego doradztwa w hurtowni sanitarnej, gdzie dobór kształtek uwzględnia konkretną trasę i obciążenia. Doradca pomoże skompletować asortyment w jednym systemie (unikając mieszania profili M, V i SA) oraz zweryfikuje kompatybilność z posiadaną zaciskarką. Kompletna wycena instalacji powinna zawierać nie tylko kształtki, ale również rurę, uchwyty, zaciskarkę (jeśli wykonawca jej nie posiada) oraz koszt próby ciśnieniowej z protokołem.

Źródła: PN-EN 1775 (Dostawa gazu - instalacje gazowe), PN-EN 1254-7 (Miedź i stopy miedzi - Złączki), norma DVGW G 5614-1, Warunki Techniczne przyłączenia do sieci gazowej PSG (Polska Spółka Gazownictwa), Prawo budowlane art. 62 (przeglądy instalacji).
