Wzór protokołu próby szczelności instalacji gazowej do pobrania

Nasza ekipa audytwodorowy Aktualizacja: 18 sierpnia 2026 r.

Jak prawidłowo wypełnić protokół z próby szczelności

Protokół próby szczelności instalacji gazowej pełni rolę dowodu technicznego, nie biurokratycznej formalności. Sąd, ubezpieczyciel czy inspektor nadzoru budowlanego traktują go jako dokument potwierdzający, że instalacja została zbadana pod ciśnieniem i nie wykazuje nieszczelności. Źle wypełniony protokół nie chroni w razie awarii, a w skrajnych przypadkach może stać się dowodem przeciwko wykonawcy.

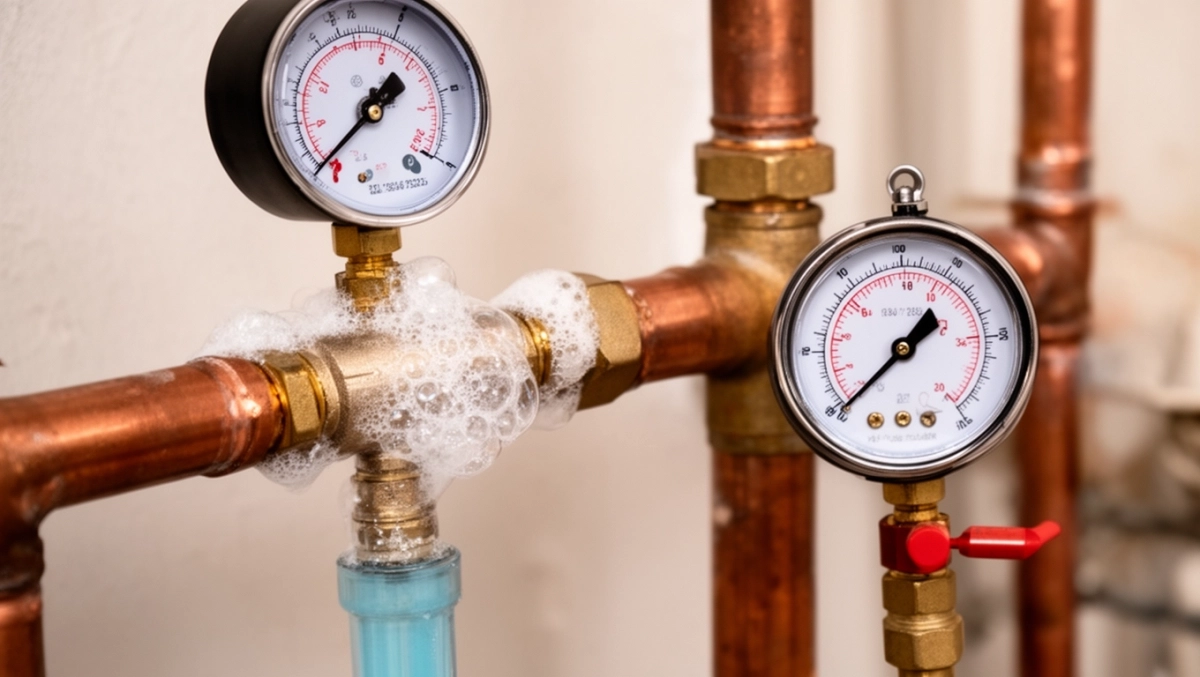

wzór protokołu próby szczelności instalacji gazowej

W praktyce dokument składa się z kilku bloków informacyjnych, które muszą ze sobą spójnie korespondować. Brak jednego pola albo niespójność dat najczęściej dyskwalifikuje cały protokół, nawet gdy samo badanie przebiegło bez zarzutu.

Kluczowe pola dokumentu

Wzór protokołu próby szczelności instalacji gazowej powinien zawierać dane identyfikujące obiekt i wykonawcę, parametry badania oraz wynik końcowy. Wbrew pozorom nie jest to długi formularz. Wystarczy konsekwentnie uzupełnić siedem grup informacji.

  • Dane obiektu - adres, rodzaj budynku, przeznaczenie instalacji (centralne ogrzewanie, kuchenka gazowa, kocioł).
  • Wykonawca badania - imię i nazwisko, numer uprawnień grupa 3, nazwa firmy.
  • Zakres próby - odcinek instalacji poddany badaniu, średnice rur, materiał.
  • Medium próbne - najczęściej powietrze, rzadziej azot; przy instalacjach propan-butan czasem gaz obojętny.
  • Ciśnienie próby - wartość początkowa i końcowa w kPa, czas stabilizacji manometru.
  • Czas trwania badania - minimum 30 minut dla instalacji niskiego ciśnienia, zgodnie z normą PN-EN 1775.
  • Wynik końcowy - stwierdzenie szczelności albo odmowa z dopiskiem przyczyny.

Każde z tych pól niesie konkretną informację techniczną. Brak średnicy rur uniemożliwia późniejszą weryfikację, czy ciśnienie próby odpowiadało wymaganiom dla danego przekroju. Bez czasu trwania badania nie da się ocenić, czy nieszczelność została wychwycona w wystarczająco długim oknie obserwacji.

Zapis wyniku pomiaru

Najważniejszy fragment protokołu to odczyt ciśnienia po czasie stabilizacji. Manometr klasy 0,6 lub lepszy powinien wskazywać wartość stałą. Spadek o więcej niż 2% wartości początkowej oznacza nieszczelność i konieczność powtórki po usunięciu usterki.

Zapisuj wynik w dwóch kolumnach: ciśnienie początkowe i ciśnienie końcowe po upływie wymaganego czasu. Różnica między nimi stanowi podstawę do wydania orzeczenia o szczelności.

Częstym błędem jest wpisywanie jedynie słowa "szczelna" bez wartości liczbowych. Taki zapis może zostać zakwestionowany przy kontroli, ponieważ nie pozwala odtworzyć przebiegu badania. Pełny protokół zawiera zarówno dane liczbowe, jak i jednoznaczną konkluzję.

Wymagania prawne i techniczne przy badaniu szczelności

Podstawę prawną stanowią Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, oraz norma PN-EN 1775 dotycząca instalacji gazowych w budynkach mieszkalnych. Dodatkowo obowiązują wytyczne z Polskiej Normy PN-92/B-01706, szczególnie przy starszych instalacjach stalowych.

Przepisy jasno określają, kto może przeprowadzić próbę szczelności instalacji gazowej. Uprawnienia wymagane są grupy 3, nadawane przez komisje kwalifikacyjne przy izbach inżynierów. Samodzielne badanie przez właściciela nieruchomości nie ma mocy prawnej, nawet jeśli wynik byłby zgodny z normą.

Parametry techniczne próby

Ciśnienie próby zależy od rodzaju instalacji. Dla instalacji niskiego ciśnienia do 5 kPa stosuje się ciśnienie próbne równe 100 kPa przez 30 minut. Instalacje średniego ciśnienia od 5 do 50 kPa bada się przy ciśnieniu 300 kPa przez ten sam czas. Wyższe ciśnienia wymagają dodatkowych zabezpieczeń i dłuższego czasu obserwacji.

Medium próbne dobiera się tak, by nie wchodziło w reakcję z materiałem instalacji. Powietrze sprawdza się w większości przypadków. Azot stosuje się tam, gdzie istnieje ryzyko kondensacji wilgoci lub kontaktu z tlenem w obecności miedzi. Nigdy nie używa się tlenu ze względu na zagrożenie pożarowe.

Przed próbą szczelności odcinaj zawory urządzeń gazowych i odłącz wszelkie palniki, kocioł oraz kuchenkę. Ciśnienie próbne może uszkodzić membranę zaworu regulacyjnego w urządzeniu, a koszt naprawy znacznie przewyższa oszczędność czasu.

Dokumentacja towarzysząca

Sam protokół nie wystarczy. Komplet stanowią schemat instalacji z zaznaczonymi punktami pomiarowymi, dziennik budowy z wpisem o zakończeniu montażu oraz certyfikaty zastosowanych materiałów. W razie kontroli inspektor żąda całości, nie tylko protokołu.

Przechowuj dokumenty przez cały okres eksploatacji instalacji, nie tylko do odbioru. Ubezpieczyciel może zażądać protokołu sprzed lat przy likwidacji szkody, a właściciel mieszkania udowadnia nim należytą staranność w utrzymaniu budynku.

Najczęstsze błędy w protokole próby szczelności gazu

Błędy dzielą się na formalne i techniczne. Pierwsze wynikają z pośpiechu albo nieznajomości wzoru. Drugie świadczą o niedostatecznym przygotowaniu do samego badania. Oba rodzaje mogą przekreślić ważność dokumentu.

Do błędów formalnych należy brak daty, pieczątki albo podpisu. Protokół bez tych elementów nie spełnia wymogów dokumentu urzędowego. Spotyka się też sytuacje odwrotne: wszystkie pola wypełnione, ale niespójne ze sobą, na przykład data badania wcześniejsza niż data montażu.

Błędy w zapisie ciśnienia

Mycie rur przed próbą powinno zakończyć się ich osuszeniem. Kropla wody w manometrze tłumi drgania i fałszuje odczyt. Równie częsty problem to niedokręcone złączki przy armaturze pomiarowej, przez które powietrze uchodzi zanim jeszcze zacznie się właściwy pomiar.

Najpoważniejszy błąd to pominięcie czasu stabilizacji manometru. Wpisanie wartości ciśnienia zaraz po napełnieniu instalacji daje fałszywie wysoki odczyt. Układ potrzebuje od 5 do 15 minut, by temperatura i ciśnienie się wyrównały. Dopiero po tym czasie manometr wskazuje wartość wyjściową do dalszej obserwacji.

Wykonaj próbę zerową manometru przed podłączeniem do instalacji. Wskazówka powinna stać dokładnie na zero przy odłączonym układzie. Pozwoli to wykryć uszkodzenie przyrządu, które mogłoby zafałszować cały pomiar.

Nieszczelności niewykryte podczas próby

Zdarza się, że instalacja przechodzi próbę szczelności, a po kilku tygodniach pojawia się zapach gazu. Przyczyną bywa nieszczelność w miejscu niedostępnym podczas badania, na przykład w złączce ukrytej w ścianie. Dlatego próbę powietrzem warto uzupełnić lokalnym sprawdzeniem pianką myjącą każde połączenie.

Szczególną uwagę zwraca się na połączenia gwintowane w instalacjach stalowych oraz złączki zaciskane w instalacjach miedzianych. Te drugie wymagają użycia dedykowanego narzędzia i kalibracji co 2000 zaciśnięć. Zużyta szczęka nie dociska równomiernie, a nieszczelność ujawnia się dopiero pod obciążeniem.

Różnica temperatur między dniem badania a eksploatacją wpływa na wynik. Instalacja badana w lecie przy temperaturze pokojowej 24°C może zachowywać się inaczej zimą, gdy spadnie do 8°C. Różnica 16°C przy stałej objętości oznacza zmianę ciśnienia o około 6%. W skrajnych przypadkach taka zmiana może maskować niewielką nieszczelność.

Brak wpisu o warunkach badania

Protokół powinien zawierać informację o temperaturze otoczenia i warunkach pogodowych. Bez tych danych nie da się ocenić wiarygodności pomiaru. Instalacja badana w pełnym słońcu na niezadaszonym tarasie zachowuje się inaczej niż ta sama w piwnicy o stałej temperaturze 12°C.

Dodatkowym elementem bywa zaświadczenie o braku przecieków w obrębie przyłącza do budynku. Ten fragment sieci gazowej leży w gestii zakładu gazowniczego, ale warto odnotować, że próba dotyczy wyłącznie instalacji wewnętrznej. Taki zapis chroni wykonawcę przed roszczeniami dotyczącymi fragmentu, za który nie odpowiada.

Kiedy próba musi być powtórzona

Powtórzenie badania jest konieczne po każdej naprawie, wymianie fragmentu instalacji albo przerwie w użytkowaniu dłuższej niż 12 miesięcy. Dotyczy to szczególnie obiektów sezonowych, domków letniskowych i budynków w stanie surowym zamkniętym, gdzie instalacja czeka na podłączenie urządzeń.

Ponowna próba szczelności instalacji gazowej po remoncie kuchni czy wymianie kotła wymaga tego samego protokołu co badanie odbiorcze. Nie wystarczy ustna deklaracja wykonawcy. Dokument trafia do akt budynku i może być wymagany przy kolejnej modernizacji albo sprzedaży nieruchomości.

Prawidłowo sporządzony wzór protokołu próby szczelności instalacji gazowej zabezpiecza interes wszystkich stron: inwestora, wykonawcy i ubezpieczyciela. Warto poświęcić kilkanaście minut na staranne wypełnienie, zamiast korygować błędy przy odbiorze albo, co gorsza, tłumaczyć się z nich w sądzie.

Źródła i przepisy: Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), PN-EN 1775:2009 Instalacje gazowe w budynkach mieszkalnych, PN-92/B-01706 Instalacje gazowe. Wymagania techniczne dla instalacji gazowych z gazami z grupy E. Wzór protokołu zgodny z wymaganiami izb inżynierów budownictwa i zakładów gazowniczych.
