Instalacja elektryczna w stropie drewnianym — jak zrobić to bezpiecznie

Przewody i rury osłonowe do stropu z drewna jakie materiały wybrać

Strop drewniany to środowisko wyjątkowo wymagające dla każdego przewodu. Belki nośne, krokwie i warstwy podsufitowe potrafią osiągać temperaturę powierzchni wyższą niż 55°C w upalne dni, a przy pożarze przekraczającą 300°C w ciągu kilku minut. Dlatego dobór kabli i osłon nie może być kwestią gustu ani ceny, lecz świadomej decyzji opartej na właściwościach materiału.

• Przewody i rury osłonowe do stropu z drewna jakie materiały wybrać
• Technika prowadzenia kabli w stropie drewnianym krok po kroku
• Ochrona przeciwpożarowa i zabezpieczenia w stropie drewnianym
• Eksploatacja i przeglądy instalacji w stropie drewnianym

Przewód miedziany o izolacji LSZH (Low Smoke Zero Halogen) wydziela podczas spalania jedynie parę wodną i śladowe ilości dwutlenku węgla. Klasyczny PVC w temperaturze powyżej 200°C rozkłada się z wydzieleniem chlorowodoru, który w kontakcie z wilgocią tworzy kwas solny, niszczący metal i atakujący drogi oddechowe. W domu z bali, gdzie każdy centymetr przegrody oddycha, ta różnica bywa decydująca dla zdrowia domowników w razie pożaru.

Przekrój żyły ma znaczenie nie tylko dla obciążalności prądowej, lecz także dla nagrzewania się kabla. Przewód 1,5 mm² przy zabezpieczeniu 10 A nagrzewa się maksymalnie do 45°C, natomiast 2,5 mm² przy 16 A do 55°C. W drewnie, które samo w sobie zaczyna pirolizować od 120°C, każdy stopień rezerwy termicznej zmniejsza ryzyko samozapalenia.

Rury osłonowe z tworzywa bezhalogenowego mają wytrzymałość mechaniczną 320 N na 5 cm próbki, co oznacza, że nie pękają pod naciskiem krokwi osiadających podczas naturalnego sezonowania drewna. W przestrzeni między belkami stropowymi kable prowadzi się w odstępach nie mniejszych niż 5 cm od krawędzi drewna, aby ciepło emitowane przez przewód miało gdzie odpływać.

Koszty orientacyjne materiałów

Za metr bieżący kabla YDYżo 3×1,5 mm² w izolacji LSZH zapłacimy 4,20-5,80 zł, natomiast YDYżo 3×2,5 mm² 6,50-8,90 zł. Rura bezhalogenowa RLH 20 to wydatek 2,10-3,00 zł za metr. Punkt elektryczny (gniazdo lub wyłącznik) z osprzętem, puszką i odcinkami kabli to koszt 120-180 zł samego materiału.

Warto kupować kable z 15% zapasem długości. Drewno stropowe przez pierwsze trzy lata po wstawieniu domu potrafi skurczyć się nawet o 8% w kierunku poprzecznym, a kabel w rurze musi mieć margines na ten ruch.

Technika prowadzenia kabli w stropie drewnianym krok po kroku

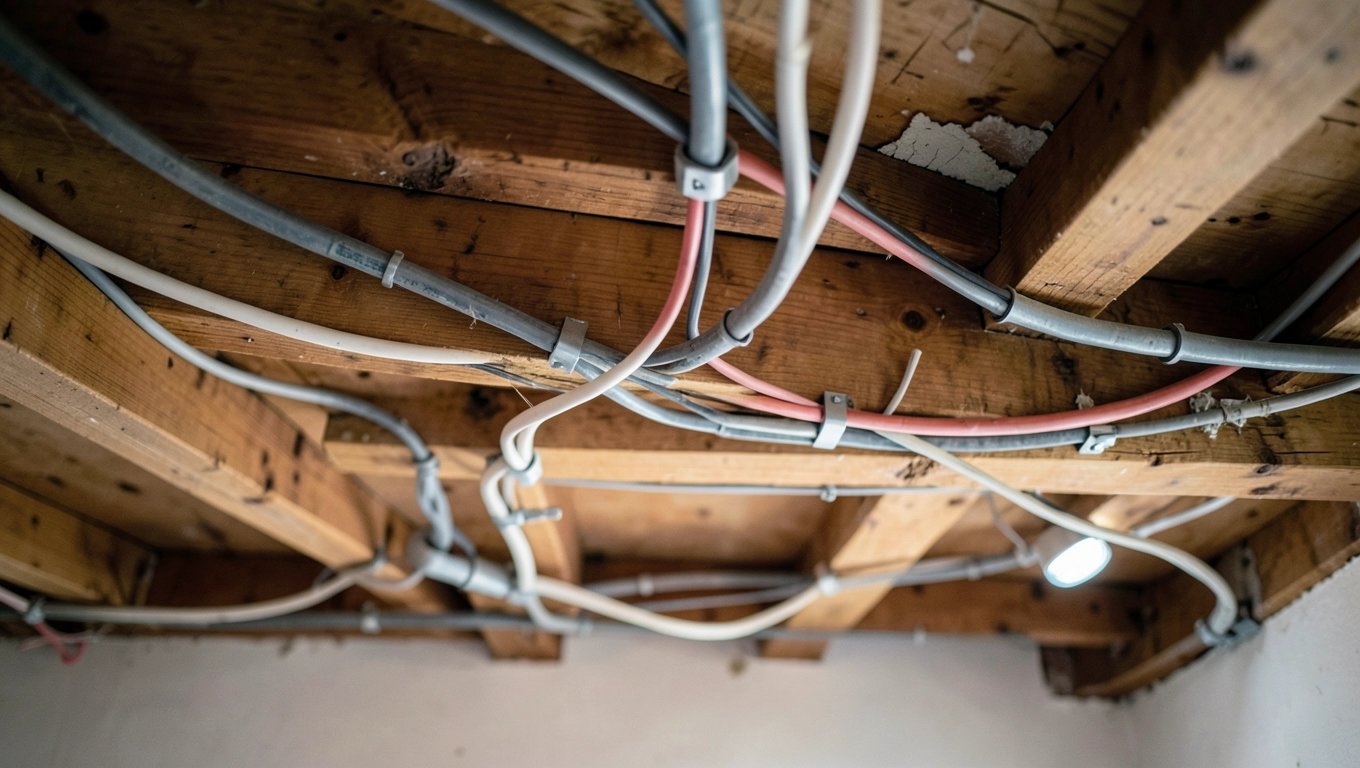

Trasy kablowe w stropie z bali planuje się tak, jak rozkłada się nerwy w organizmie raz, na zawsze i z uwzględnieniem przyszłych obciążeń. Kable biegną zawsze wzdłuż krokwi, równolegle do siebie, w odstępach minimum 5 cm. Skosy i łuki są zabronione, bo każde zagięcie tworzy punkt naprężenia, w którym drut może pęknąć po kilku cyklach pracy stropu.

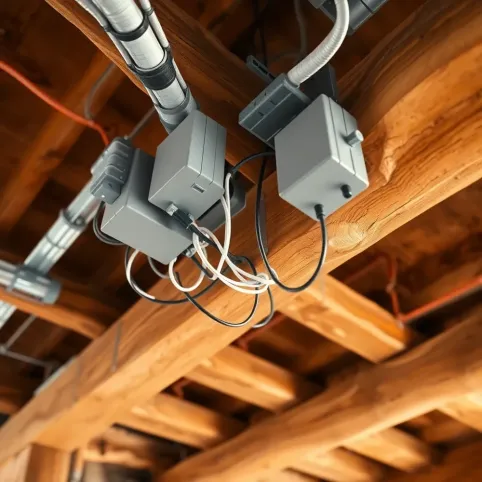

Puszki instalacyjne w stropie drewnianym muszą posiadać atest niepalności klasy co najmniej V-0 według normy UL 94. Obudowa puszki zamyka się w taki sposób, aby w razie zwarcia wewnątrz płomień nie wydostał się na zewnątrz przez co najmniej 30 minut. W praktyce oznacza to stosowanie puszek ceramicznych lub z tworzywa oznaczonego symbolem LSZH-FR.

Złączki żelowe wypełnione są masą silikonową, która po zaciśnięciu wypycha powietrze i izoluje styk od wilgoci. Rezystancja przejścia takiego połączenia nie przekracza 0,3 mΩ, podczas gdy skręcenie dwóch żył gołych osiąga wartości 1,5-3,0 mΩ już po roku eksploatacji. Wyższa rezystancja to wyższa temperatura prosta zależność opisana prawem Joule'a: Q = I²·R·t.

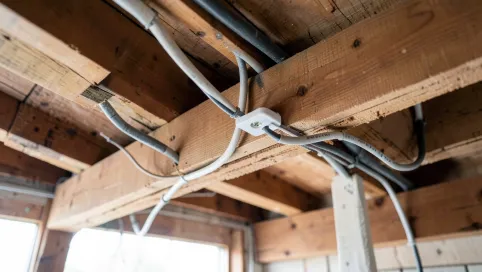

Przy prowadzeniu kabla przez otwór w belce stosuje się przepusty z tworzywa o średnicy wewnętrznej o 4 mm większej niż kabel. Pozostawiony luz pozwala na swobodne przesuwanie się przewodu podczas skurczu drewna, bez naprężeń w izolacji. Każdy przepust oznacza się trwale numerem obwodu, co porządkuje późniejsze pomiary.

Oba warianty łączy jedna zasada: kabel nie może biec wewnątrz szczeliny powietrznej o długości powyżej 8 m bez dodatkowego przepustu. W przeciwnym razie efekt kominowy ciągu powietrza w stropie może roznieść iskrę po całej konstrukcji w razie zwarcia.

Nigdy nie prowadzimy kabla bezpośrednio na drewnie, bez rury osłonowej. Nawet przewód w izolacji LSZH przy braku osłony narażony jest na mechaniczne uszkodzenia od wysychającego drewna, które potrafi pękać z siłą 15-20 MPa.

Ochrona przeciwpożarowa i zabezpieczenia w stropie drewnianym

Wyłącznik różnicoprądowy o czułości 30 mA reaguje na prąd upływowy, który pojawia się, gdy faza dotyka obudowy urządzenia lub ciała człowieka. Czas zadziałania nie przekracza wtedy 30 ms przy pięciokrotnym prądzie znamionowym, co wystarcza, aby serce nie uległo migotaniu komór. W obwodach oświetleniowych i gniazdkowych w domu z bali stosuje się wyłącznie RCD 30 mA, bez wyjątków.

Wyłącznik przeciwpożarowy 500 mA pełni inną funkcję. Nie chroni ludzi przed porażeniem do tego jego czułość byłaby niewystarczająca. Reaguje na stopniowy wzrost prądu upływowego spowodowany starzeniem się izolacji, zawilgoceniem lub przegrzaniem połączeń. W domu z bali włącza się go na rozdzielnicy głównej jako selektywny stopień ochrony, który wyłączy instalację, zanim prąd upływowy osiągnie wartość zapalną dla drewna, wynoszącą około 2,5 A przy napięciu 230 V.

Instalacja odgromowa w domu z bali to nie luksus, lecz wymóg normy PN-EN 62305. Piorun o natężeniu 30 kA, uderzający w niechroniony dom drewniany, potrafi zainicjować pożar w ciągu ułamka sekundy. Zwód poziomy na kalenicy, przewody odprowadzające na ścianach szczytowych i uziom fundamentowy o rezystancji poniżej 10 Ω stanowią minimalny zestaw zabezpieczeń.

Gdzie montować czujniki

• W każdej izbie sypialnej czujnik dymu fotoelektryczny, próg alarmu 0,08 dB/m.
• Na poddaszu w strefie krokwi czujnik temperatury z alarmem przy 70°C.
• W kotłowni lub pomieszczeniu kominka czujnik CO z alarmem przy 50 ppm.
• W pobliżu rozdzielnicy głównej czujnik łuku elektrycznego reagujący na impulsy 1-10 MHz.

Rozdzielnica główna w domu z bali powinna stać w przegrodzie murowanej lub w osłonie ogniochronnej o klasie odporności EI 60. Minimalna odległość od nieosłoniętego drewna wynosi 30 cm. Drzwiczki rozdzielnicy wyposażone są w uszczelkę termoekspandującą, która pod wpływem temperatury powyżej 150°C zwiększa swoją objętość 10-krotnie, blokując dostęp ognia.

Siedem grzechów wykonawcy w stropie drewnianym

• Skręcanie żył bez złączki podgrzewane skręcenie zwiększa rezystancję, a ta podsycha izolację sąsiednich kabli.
• Brak rur osłonowych kable w styropianie lub wełnie bez osłony to prosta droga do rozprzestrzenienia ognia.
• Montaż osprzętu bezpośrednio na belce puszka przykręcona do drewna bez podkładki ceramicznej w razie pożaru nagrzewa belkę w ciągu kilku minut.
• Brak zapasu kabla skurcz bala wysysa kabel z puszki, powodując wyrwanie z zacisku.
• Brak pomiarów powykonawczych brak protokołu z impedancją pętli zwarcia uniemożliwia wykrycie wadliwego zabezpieczenia.
• Zbyt słabe zabezpieczenie nadprądowe B6 na obwodzie z kablem 2,5 mm² i odbiornikiem 2 kW powoduje ciągłe przeciążenia.
• Mieszanie obwodów oświetlenie i gniazda na jednym zabezpieczeniu uniemożliwiają selektywne wyłączenie awarii.

Przy odbiorze instalacji warto poprosić wykonawcę o pokaz protokołu pomiarowego. Rezystancja izolacji każdego obwodu powinna wynosić co najmniej 0,5 MΩ, a impedancja pętli zwarcia nie więcej niż 0,4 Ω dla zabezpieczenia B16.

Eksploatacja i przeglądy instalacji w stropie drewnianym

Dom z bali nieustannie pracuje. Pierwsze trzy lata to okres intensywnego osiadania, później ruchy sezonowe wywołane zmianami wilgotności od 8% zimą do 18% latem. Każdy taki cykl napręża kable, poluzowuje złączki i mikropęka izolację. Dlatego w drewnianym stropie pomiary wykonuje się nie co pięć, lecz co 3 lata, a w pierwszych pięciu latach eksploatacji nawet co 12 miesięcy.

Objawem starzenia się instalacji bywa żółknięcie lub brązowienie tworzywa wokół gniazdek to ślad cieplny, świadczący o przegrzewaniu styku. Charakterystyczny zapach spalenizny lub rybiego oleju (fenol z izolacji PVC) to sygnał alarmowy, po którym należy natychmiast odłączyć obwód i wezwać elektryka.

Harmonogram przeglądów

• Co 12 miesięcy (pierwsze 5 lat) pomiary rezystancji izolacji, test RCD, oględziny puszek.
• Co 3 lata pełny protokół z impedancją pętli zwarcia, sprawdzenie złączek, kontrola rur osłonowych.
• Co 5 lat termowizja rozdzielnicy i tras kablowych w stropie.
• Co 10 lat wymiana wyłączników RCD, nawet jeśli działają poprawnie.

Termowizja wykrywa miejsca przegrzewania, zanim staną się widoczne. Różnica temperatury powyżej 10°C między identycznymi obwodami pod tym samym obciążeniem oznacza, że jedno z połączeń wymaga dokręcenia. Kamera termowizyjna o rozdzielczości 160×120 px i czułości 0,1°C wystarcza do takiej diagnostyki w domu jednorodzinnym.

Dokumentację pomiarową warto przechowywać w formie papierowej i elektronicznej przez cały okres użytkowania instalacji. Przy sprzedaży domu stanowi ona dowód należytej staranności właściciela i podnosi wartość nieruchomości.

Instalacja elektryczna w stropie drewnianym rządzi się twardszymi prawami niż w murowanym domu. Drewno pamięta każdy błąd wykonawcy, a pożar w takiej przegrodzie rozwija się 3-4 razy szybciej niż w ścianie murowanej. Jednocześnie dobrze zaprojektowana i regularnie kontrolowana sieć w bale potrafi służyć 40-50 lat bez poważniejszych interwencji. Kluczem jest trzymanie się zasad z PN-HD 60364, stosowanie materiałów bezhalogenowych i nieignorowanie żadnego objawu przegrzewania.

Przed rozpoczęciem prac warto pobrać projekt instalacji przygotowany przez uprawnionego projektanta i traktować go jako dokument równie ważny jak sam projekt architektoniczny domu. Bez tego ani ubezpieczyciel nie wypłaci odszkodowania w razie pożaru, ani rzeczoznawca nie potwierdzi zgodności wykonania z przepisami Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z 2010 roku w sprawie ochrony przeciwpożarowej budynków.

Źródła i podstawy prawne: norma PN-HD 60364 Instalacje elektryczne niskiego napięcia; PN-EN 62305 Ochrona odgromowa; PN-EN 50575 Kable i przewody podlegające ocenie reakcji na ogień; Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiejsktów budowlanych i terenów (Dz.U. 2010 nr 109 poz. 719); dane statystyczne KG PSP Państwowa Straż Pożarna, roczniki 2019-2023; klasyfikacja reakcji na ogień według EN 13501-6.
