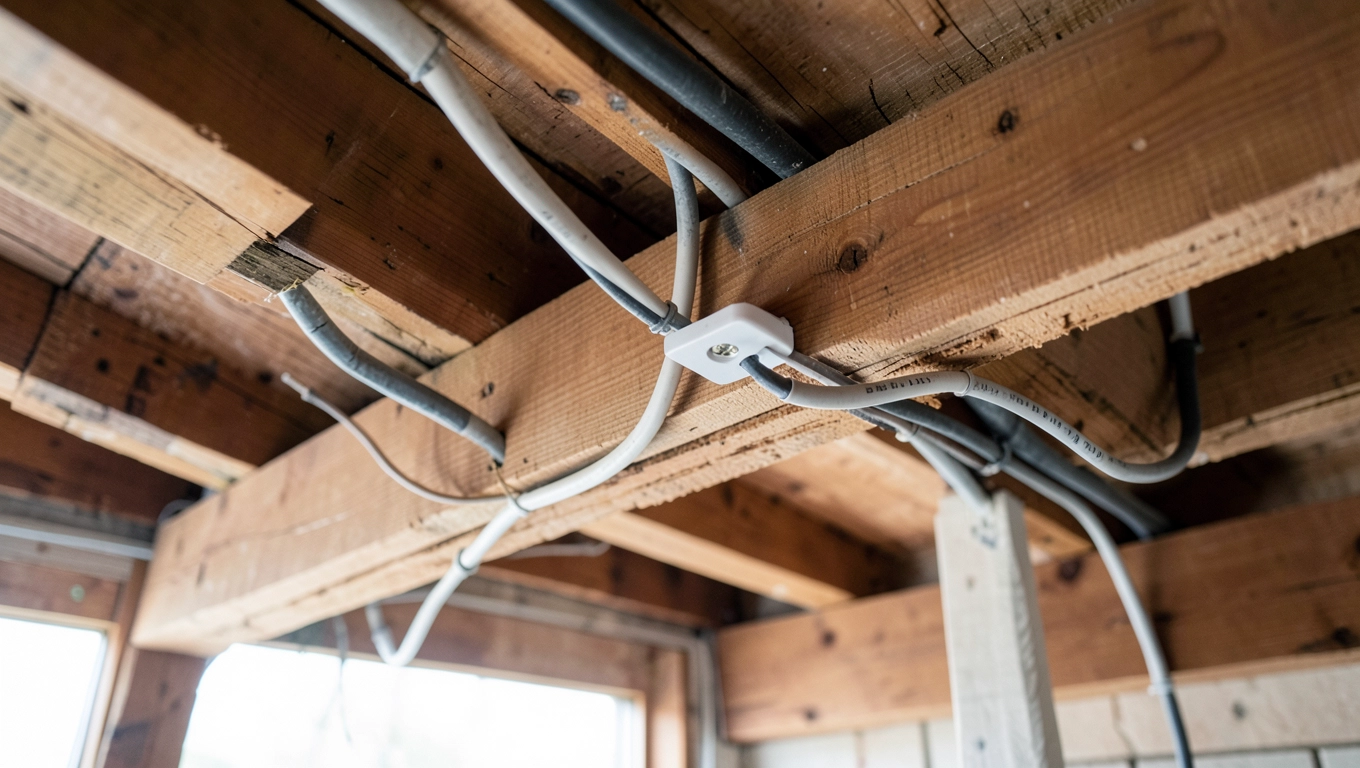

Instalacja elektryczna na belkach drewnianych

Remontujesz strych lub urządzasz poddasze i drewniane belki przypominają Ci o delikatnej równowadze między funkcjonalnością a bezpieczeństwem? Wiesz, że źle poprowadzony przewód może narazić cały dom na ryzyko, ale nie jesteś pewien, jak to zrobić dobrze. W tym tekście skupimy się na praktycznych sposobach montażu natynkowego kabli, kluczowych zasadach ochrony przeciwpożarowej i zgodności z normami, które pozwolą Ci uniknąć błędów w konstrukcjach drewnianych – od projektu po codzienne użytkowanie.

• Bezpieczeństwo instalacji na belkach drewnianych
• Projektowanie pod przeznaczenie strychu
• Elementy instalacji na strychu mieszkalnym
• Obliczenia mocy na belkach drewnianych
• Dobór przewodów do konstrukcji drewnianych
• Zgodność z normami PN-IEC na drewnie
• Ochrona przeciwpożarowa kabli na belkach
• Pytania i odpowiedzi

Bezpieczeństwo instalacji na belkach drewnianych

Drewniane belki to podstawa wielu konstrukcji dachowych, ale ich naturalna podatność na ogień wymaga szczególnej ostrożności przy instalacji elektrycznej. Przewody muszą być prowadzone w sposób, który eliminuje bezpośredni kontakt z drewnem, zapobiegając przegrzaniu i iskrzeniu. Montaż natynkowy z użyciem listew izolacyjnych lub rur ochronnych staje się tu priorytetem, bo pozwala na łatwą inspekcję i wentylację. W miejscach styku z belkami stosuj dystansowe uchwyty, które utrzymują co najmniej 2 cm odstępu. Regularne sprawdzanie połączeń zapobiega luźnym stykom, a zabezpieczenia różnicowoprądowe chronią przed porażeniem.

Na strychach mieszkalnych bezpieczeństwo zależy od przewidywania obciążeń dynamicznych, jak ruch domowników czy wibracje od wiatru. Przewody o izolacji niepalnej, np. typu YDY, minimalizują ryzyko propagacji ognia. Unikaj skupiania wielu obwodów w jednym miejscu, by nie przekraczać lokalnych temperatur granicznych. Instalacja powinna być widoczna, co ułatwia bieżącą kontrolę wizualną. W efekcie cały system zyskuje na niezawodności, a Ty zyskujesz spokój ducha.

Podstawowe zasady montażu natynkowego

Przeczytaj również: protokół przeglądu instalacji elektrycznej wzór do pobrania

• Używaj plastikowych lub metalowych korytek przykręcanych do belek bez wiercenia w drewnie.
• Przewody układaj luźno, z zapasem na rozszerzalność cieplną.
• W miejscach przejść przez belki stosuj uszczelki ogniowe.
• Zabezpiecz puszki instalacyjne przed wilgocią i kurzem.

Te kroki nie tylko spełniają wymogi, ale też przedłużają żywotność instalacji w trudnych warunkach strychu.

Projektowanie pod przeznaczenie strychu

Przeznaczenie strychu decyduje o skali i charakterze instalacji – magazynowy wymaga minimum, mieszkalny pełnej funkcjonalności. W pierwszym przypadku skup się na oświetleniu awaryjnym i wentylacji, unikając zbędnych gniazd wtyczkowych. Dla strychu mieszkalnego projektuj obwody dedykowane kuchence, ogrzewaniu czy oświetleniu LED. Analizuj rozkład belek, by prowadzić przewody wzdłuż ich osi, minimalizując ingerencję w konstrukcję. Zawsze uwzględnij przyszłe rozbudowy, rezerwując miejsce na dodatkowe linie.

W strychach technicznych instalacja obsługuje pompy ciepła lub rekuperatory, co narzuca większe przekroje przewodów. Projektuj z marginesem 20% na wzrost zapotrzebowania energetycznego. Używaj schematów jednokreskowych dla jasności, z wyraźnym oznaczeniem faz i neutralnych. W drewnianych belkach unikaj ukrywania kabli – natynkowe prowadzenie zapewnia dostępność. To podejście gwarantuje elastyczność bez kompromisów w bezpieczeństwie.

Zobacz: Projektant Instalacji Elektrycznych Jak Zostać

Różnice w zależności od użytku

• Magazynowy: oświetlenie ogólne, 1-2 obwody.
• Mieszkalny: gniazda co 2-3 m, dedykowane linie mocy.
• Techniczny: wzmocnione zabezpieczenia dla urządzeń stałych.

Takie dostosowanie sprawia, że instalacja idealnie wpasowuje się w realia pomieszczenia.

Na belkach drewnianych projektuj z myślą o wentylacji – przewody nie mogą blokować naturalnego cyrkulacji powietrza pod dachem. W strychach z wysokim ryzykiem wilgoci stosuj przewody o podwójnej izolacji. Koordynuj z architektem, by uniknąć kolizji z instalacjami hydraulicznymi. Efektem jest spójny system, odporny na zmienne warunki.

Zobacz: Jak Napisać Podanie O Wymianę Instalacji Elektrycznej

Elementy instalacji na strychu mieszkalnym

W strychu mieszkalnym gniazda wtyczkowe rozmieszczaj na wysokości 30-40 cm od podłogi, w zasięgu ręki, ale poza zasięgiem dzieci. Lampy sufitowe montuj centralnie nad strefami wypoczynkowymi, z możliwością ściemniania. Przewody zasilania urządzeń grzewczych prowadź osobnymi obwodami, by uniknąć przeciążeń. Puszki podtynkowe w drewnie wymagają wzmocnionych ram, natynkowe – estetycznych osłon. Sterowanie roletami integruj z inteligentnymi modułami na belkach.

Oświetlenie punktowe nad blatami kuchennymi zapewnia precyzyjne doświetlenie, połączone z głównym obwodem. Gniazda do podgrzewaczy wody lokuj blisko urządzeń, z wyłącznikami różnicowoprądowymi. W miejscach wypustów na lampy stosuj rozgałęźniki z zabezpieczeniem termicznym. Przewody grupuj w listwach, oddzielając obwody mocy od sygnałowych. To pozwala na wygodne użytkowanie bez kompromisów estetycznych.

Podobne artykuły: przegląd instalacji elektrycznej 5letni protokół wzór

Typowe elementy i ich lokalizacja

• Gniazda wtyczkowe: przy ścianach, co 1,5 m.
• Lampy: centralne i boczne oświetlenie.
• Zasilanie AGD: dedykowane puszki z uziemieniem.
• Wyłączniki: na wysokości 110 cm.

Takie rozmieszczenie ułatwia codzienne życie na poddaszu.

Więcej informacji o belkach drewnianych, na których opieramy instalację, znajdziesz na (Belki). Te konstrukcje wymagają precyzyjnego planowania tras kablowych, by zachować ich nośność.

Zobacz: Przegląd instalacji elektrycznej do ubezpieczenia wzór

Obliczenia mocy na belkach drewnianych

Obliczenia mocy zaczynają się od sumy znamionowych obciążeń odbiorników, z współczynnikiem jednoczesności zależnym od liczby urządzeń. Dla strychu mieszkalnego zakładaj 4-6 kW na obwód, uwzględniając kuchenkę czy bojler. Projekt architektoniczny podaje podstawowe zapotrzebowanie, które koryguj o 15% rezerwy. Na belkach drewnianych dystrybucja mocy musi być równomierna, by uniknąć lokalnych hotspots. Używaj arkuszy kalkulacyjnych do symulacji szczytowych obciążeń.

W strychach z ogrzewaniem elektrycznym moc rośnie do 10-15 kW, wymagając głównego zasilania 3x16 A. Oblicz spadki napięcia na długich trasach po belkach – nie więcej niż 3%. Zabezpieczenia automatyczne dobierz do obliczonej prądu maksymalnego. To zapewnia stabilność w normalnej eksploatacji i awariach.

Wykres ilustruje typowe moce dla strychu, pomagając w planowaniu. Na drewnie kluczowe jest rozłożenie tych obciążeń na osobne obwody.

Dobór przewodów do konstrukcji drewnianych

Przekroje przewodów dobiera się do obliczonego prądu znamionowego, z marginesem na temperaturę otoczenia na strychu – do 40°C. Dla obwodów oświetleniowych stosuj 1,5 mm², gniazd – 2,5 mm², mocy – 4-6 mm². Izolacja XLPE zapewnia odporność na ciepło i wilgoć w belkach. Prowadź przewody w rurkach karbowanych, mocując co 50 cm. Unikaj skrętów ostrych kątów, by nie uszkodzić otuliny.

W konstrukcjach drewnianych przewody miedziane przewyższają aluminiowe pod względem przewodności i bezpieczeństwa. Grupuj je w pęczki nie większe niż 4, z oddzieleniem od elementów grzewczych. Na długich odcinkach po belkach kompensuj opór dodatkowymi mm². Regularna kontrola przekrojów zapobiega przegrzaniu.

Przykładowy dobór przekrojów

Tabela ułatwia szybki wybór, dostosowany do drewna.

Na belkach drewnianych stosuj przewody płaskie do natynkowego montażu, łatwiejsze w prowadzeniu. Zawsze sprawdzaj ciągłość uziemienia na całej trasie.

Zgodność z normami PN-IEC na drewnie

Normy PN-IEC 60364 narzucają, by instalacja na drewnie uniemożliwiała nagrzewanie powyżej 70°C w punktach styku. Przewody muszą mieć certyfikaty zgodności, z oznaczeniem dopuszczalnej temperatury pracy. Zabezpieczenia nadprądowe kalibruj na 1,45 raza prądu znamionowego. Na strychach instalacja wymaga projektu sporządzonego przez uprawnionego elektryka. Kontrola odbiorcza potwierdza zgodność z rozporządzeniem Ministra Infrastruktury.

W normach podkreślono separację obwodów SELV dla niskonapięciowych sterowań. Na belkach drewnianych puszki instalacyjne muszą być szczelne IP44. Dokumentacja obejmuje schematy as-built i protokoły pomiarów. To podstawa ubezpieczeniowa i prawna.

Kluczowe wymagania PN-IEC

• Ochrona przed porażeniem: RCD 30 mA.
• Identyfikacja przewodów: kolory standardowe.
• Testy izolacji: min. 1 MΩ.
• Etatyzacja: ciągła na wszystkich metalowych częściach.

Spełnienie tych punktów gwarantuje legalność i bezpieczeństwo.

Normy ewoluują, ale rdzeń pozostaje: minimalizacja ryzyka w łatwopalnych konstrukcjach. Regularne audyty utrzymują zgodność długoterminowo.

Ochrona przeciwpożarowa kabli na belkach

Ochrona przeciwpożarowa zaczyna się od kabli o niskiej emisji dymu i halogen-free, klasa Dca lub lepiej. Na belkach drewnianych otuliny ogniotrwałe zapobiegają rozprzestrzenianiu płomienia. Stosuj taśmy samogasnące w miejscach przejść i złączach. Montaż w systemach compartmentalizacji dzieli instalację na strefy pożarowe. Wentylacja korytek rozprasza ciepło skutecznie.

W strychach mieszkalnych impregnacja belek środkami ognioodpornymi wspomaga ochronę, ale nie zastępuje izolacji kabli. Przewody w rurach żaroodpornych wytrzymują 950°C przez godzinę. Zabezpieczenia termiczne w puszkach odcinają prąd przy 90°C. To wielowarstwowa strategia minimalizująca straty.

Wykres pokazuje udział metod w ochronie – izolacja kabli dominuje na drewnie. Łącz je dla kompleksowej skuteczności.

W miejscach wysokiego ryzyka, jak przy kominach, stosuj silikony ogniowe do uszczelnień. Coroczne przeglądy wykrywają wczesne zużycie otulin. Efektem jest instalacja odporna na ekstremalne warunki.

Pytania i odpowiedzi

• Jak bezpiecznie prowadzić kable elektryczne po drewnianych belkach strychu?

  Bezpieczne prowadzenie kabli wymaga stosowania metod natynkowych z izolacją termiczną i mechaniczną, zapobiegającą bezpośredniemu kontaktowi z drewnem. Przewody układa się w peszlach lub rurkach osłonowych, mocując je opaskami dystansowymi, co minimalizuje ryzyko przegrzania i zapłonu. Zawsze zachowaj odległość min. 5 cm od belek i stosuj materiały niepalne zgodne z normami PN-IEC.

• Jakie normy regulują instalację elektryczną na belkach drewnianych?

  Instalacja musi spełniać wymogi Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych oraz norm PN-IEC, uniemożliwiających nagrzewanie elementów powyżej temperatury zagrażającej pożarowi. Obowiązkowa jest zgodność z zasadami projektowania dla pomieszczeń o różnym przeznaczeniu, jak strychy magazynowe czy mieszkalne, z naciskiem na ochronę przeciwpożarową.

• Jak dobrać przekroje przewodów i zabezpieczenia dla takiej instalacji?

  Przekroje przewodów i zabezpieczenia dobiera się na podstawie obliczonego zapotrzebowania energetycznego z projektu architektonicznego, uwzględniając obciążalność dla oświetlenia, gniazd, urządzeń grzewczych czy podgrzewaczy. Zapewnij zabezpieczenia nadprądowe i różnicowoprądowe, gwarantujące bezpieczeństwo w normalnej eksploatacji i awariach.

• Jak zapewnić ochronę przeciwpożarową w instalacji na drewnie?

  Ochronę zapewniają niepalne osłony kabli, izolacja ogniotrwała, prowadzenie w oddzielnych kanałach oraz regularne kontrole. Wyposażenie musi minimalizować ryzyko pożaru, a montaż – zapobiegać kontaktowi z belkami. Przeznacz strych mieszkalny na instalacje z dodatkowymi systemami detekcji i gaszenia.
