Instalacja elektryczna – o czym nie zapomnieć w 2026?

Redakcja 2025-03-28 01:06 / Aktualizacja: 2026-05-10 17:51:40 | Udostępnij:

Planowanie elektryczki w domu potrafi spaść na inwestora nagle, gdy okazuje się, że po wprowadzeniu pierwszy włącznik światła w przedpokoju nie działa, bo ekipa zapomniała o obwodzie sterującym. Zanim wbije się pierwszy gwóźdź w ścianę, warto znać reguły, które oddzielają sprawną instalację od tej, która wróci w postaci kosztownych przeróbek. Poniżej znajdziesz wszystko, co trzeba przemyśleć, zanim elektryk położy pierwszy metr przewodu.

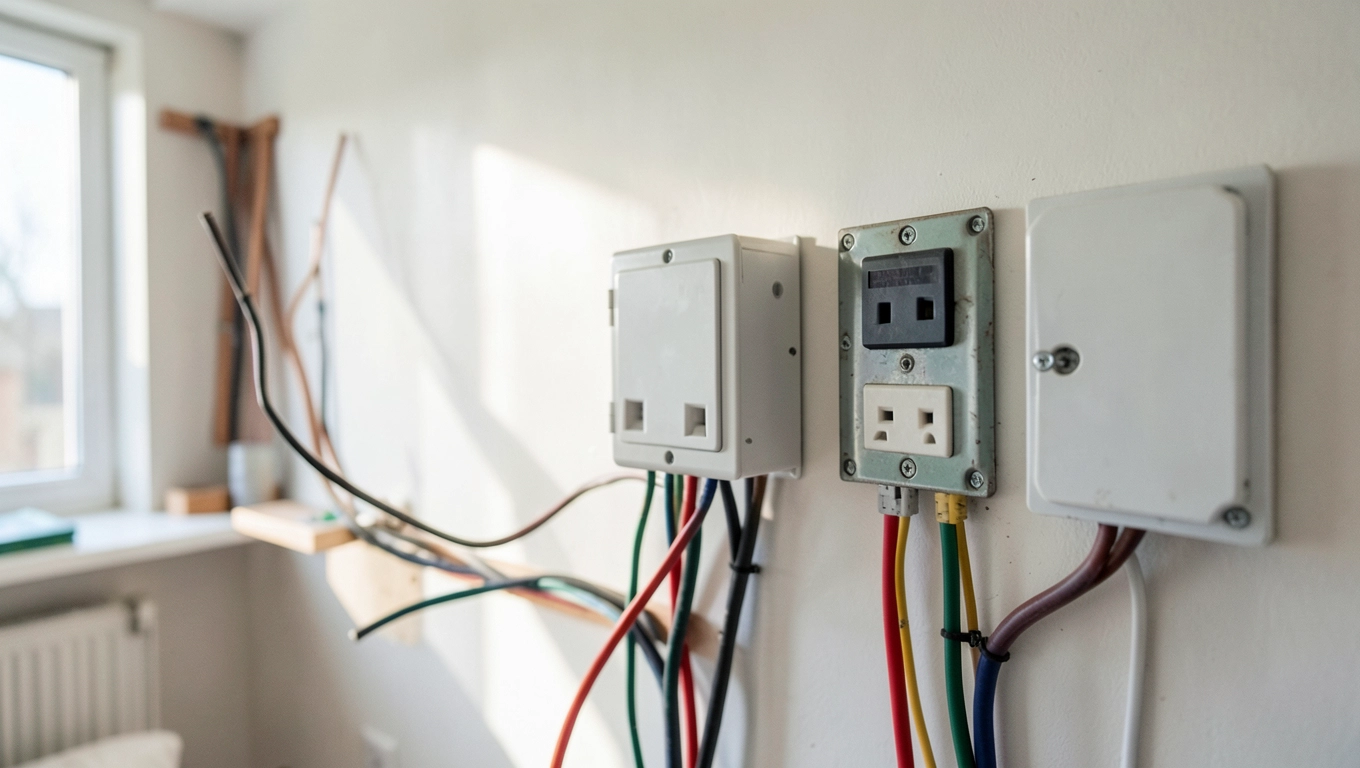

Instalacja elektryczna o czym nie zapomnieć

Projektowanie i planowanie instalacji elektrycznej

Każda instalacja elektryczna zaczyna się od kartki w kratkę, na której inżynier rozkłada moce poszczególnych stref. Najpierw oblicza się szczytowe zapotrzebowanie budynku, sumując moc znamionową wszystkich urządzeń, które mogą pracować jednocześnie. Dla typowego domu jednorodzinnego o powierzchni 120-140 m² warto przyjąć rezerwę rzędu 20-30 %, ponieważ w przyszłości dołożysz pompę ciepła lub klimatyzator. Na tej podstawie dobiera się przekrój przewodów najczęściej spotyka się 1,5 mm² dla oświetlenia, 2,5 mm² dla gniazdek ogólnych i 4 mm² dla kuchni elektrycznej lub płyty grzewczej.

Dedykowane obwody to zasada, której ignorowanie kończy się przepalonymi bezpiecznikami w najbardziej nieoczekiwanym momencie. Oddzielne linie powinny zasilać: kuchnię, łazienkę, garaż, piwnicę oraz oświetlenie zewnętrzne. Każda z nich wraca do tablicy rozdzielczej, gdzie wyłącznik nadprądowy chroni przewód przed przeciążeniem. W domach z poddaszem użytkowym trasa przewodów biegnie najczęściej w sufitach podwieszanych należy wtedy zadbać o rury osłonowe ułożone pod kątem minimum 3°, aby ewentualna kondensacja nie zalegała w przewodzie.

Rodzaj dachu determinuje technikę prowadzenia trasy. W dachu dwuspadowym przewody biegną wzdłuż krokwi, a ich odległość od krawędzi okapu nie powinna być mniejsza niż 30 cm norma PN-EN 62305 precyzuje to w kontekście ochrony odgromowej. W dachach płaskich, gdzie izolacja termiczna ma grubość 25-30 cm, stosuje się peszle układane na warstwie paroprzepuszczalnej, a dopiero nad nimi wylewkę betonową. Dla garaży wielostanowiskowych, szczególnie tych powyżej 120 m², warto od razu zaplanować rezerwę na dodatkowe obwody do ładowania pojazdów elektrycznych przewód 5 × 6 mm² pozwala na instalację wallboksa o mocy 22 kW bez kucia podłogi w przyszłości.

Przeczytaj również o protokół przeglądu instalacji elektrycznej wzór do pobrania

Przyszłość lubi zaskakiwać inwestorów, którzy oszczędzili na zapasie żyły neutralnej. Wystarczy przed ułożeniem wylewki pociągnąć dodatkowy peszel 20 mm między tablicą rozdzielczą a każdym pomieszczeniem koszt kilkunastu złotych, a oszczędza konieczności skuwania posadzki. Smart-home wymaga osobnego okablowania dla czujników ruchu, sterowników rolet i paneli dotykowych, ale protokół KNX czy Z-Wave pozwala na późniejszą rozbudowę bez gruntownego remontu.

Bezpieczeństwo i ochrona uziemienie, RCD i ochrona przeciwpożarowa

Uziemienie to fundament, bez którego żadna instalacja elektryczna nie będzie bezpieczna. Wymaga ono ułożenia przewodów ochronnych PE w każdym obwodzie i połączenia ich z uziomem fundamentowym lub szpilkowym. Rezystancja uziomu dla budynku mieszkalnego nie powinna przekraczać 10 Ω przy gorszym gruncie stosuje się uziom pionowy o głębokości 3-5 m. Fizyka tego rozwiązania jest prosta: prąd upływowy ma zawsze tendencję do odpływu przez przewód o najniższej oporności, więc uziom tworzy alternatywną drogę zamiast przez ciało człowieka.

Wyłączniki różnicowoprądowe, potocznie zwane RCD, wykrywają niesymetrię między prądem fazowym a neutralnym wystarczy różnica 30 mA, aby urządzenie odcięło zasilanie w ułamku sekundy. Dla obwodów łazienkowych norma nakazuje próżniowe RCD o czułości 10 mA, ponieważ wilgotna skóra obniża oporność ciała do 1 kΩ, a to znacząco zwiększa ryzyko porażenia. W pozostałych pomieszczeniach wystarczą RCD 30 mA, ale warto rozdzielić je na grupy awaria jednego nie wyłączy całego domu.

Zobacz Projektant Instalacji Elektrycznych Jak Zostać

Ochrona przed przepięciami to element często pomijany, a przecież każde uderzenie pioruna w linię energetyczną w pobliżu budynku generuje impuls rzędu 6 kV. Ograniczniki przepięć SPD typu 2 montowane w rozdzielni głównej odcinają ten impuls, chroniąc lodówkę, telewizor i sterowniki smart-home. Dla budynków z panelami fotowoltaicznymi konieczny jest SPD typu 1+2 po stronie DC, ponieważ stringi paneli działają jak anteny zbierające ładunki elektrostatyczne z atmosfery.

Bezpieczniki topikowe czy wyłączniki nadprądowe towarzyszą instalacji od początku, ale ich dobór wymaga wiedzy, a nie wyczucia. Wykładnik czasowy charakterystyki B sprawdza się w obwodach oświetleniowych, C w gniazdkowych z dużymi silnikami, a D przy odbiornikach o wysokim prądzie rozruchowym, np. spawarkach w warsztacie. Zabezpieczenie dobiera się zawsze poniżej obciążalności długotrwałej przewodu nigdy na odwrót.

Rozmieszczenie gniazdek, włączników i punktów świetlnych

Gniazdka elektryczne to element, którego położenie warunkuje wygodę mieszkania przez dekady. Zasada jest prosta: lepiej jedno za dużo niż jedno za mało. W kuchni standard to minimum 6 gniazdek nad blatem roboczym, rozmieszczonych w odstępach 20-30 cm, aby nie przeciążać jednego obwodu rozrusznikami lodówki czy zmywarki. W przedpokoju wystarczą 2 gniazdka na parterze i 1 na piętrze ale doświadczenie podpowiada, że warto zamontować jedno przy lustrze, choćby na suszarkę do włosów.

Zobacz Jak Napisać Podanie O Wymianę Instalacji Elektrycznej

Wysokość montażu zależy od pomieszczenia, ale norma PN-63/B-03430 podaje orientacyjne wartości: gniazdka ogólne na wysokości 30-45 cm od podłogi, włączniki 110-120 cm, czyli na poziomie opuszczonej ręki dorosłego. W garażu warto umieścić gniazdka wyżej, na wysokości 120 cm, aby nie ryzykować zalania przy odpływie wody z koła. Punkty świetlne na suficie wymagają wcześniejszego wyprowadzenia przewodów 3-żyłowych nawet jeśli obecnie montujesz klasyczną żarówkę, za rok możesz przejść na system RGB sterowany smartfonem.

Gniazdka w łazience podlegają strefowaniu według normy PN-IEC 60364-7-701. Strefa 0 to wnętrze wanny lub brodzika nie montujesz tam niczego. Strefa 1 to obszar nad brodzikiem do wysokości 225 cm dozwolone są wyłącznie urządzenia zasilane bezpiecznym niskim napięciem. Strefa 2 to pas szerokości 60 cm wokół strefy 1 tutaj dopuszczalne jest gniazdko z transformatorem separacyjnym. Poza tymi strefami można instalować gniazdka standardowe, ale zawsze z co najmniej jednym RCD 30 mA chroniącym całą łazienkę.

Włączniki dwukierunkowe czy nawet schodowe warto przewidzieć na klatce schodowej i w korytarzu piętra pozwalają zgasić światło na dole, będąc już na górze. System ściemniaczy LED wymaga przewodów neutralnego N w puszce, choć starsze instalacje często tego nie miały. Przewód neutralny w obwodzie oświetleniowym to dziś standard w nowych realizacjach, ponieważ bez niego większość inteligentnych ściemniaczy po prostu nie będzie działać.

Dokumentacja i odbiór normy, pomiary i protokoły

Instalacja elektryczna bez dokumentacji to jak samochód bez dowodu rejestracyjnego teoretycznie jeździ, ale w razie kontroli masz problem. Po zakończeniu prac elektryk z uprawnieniami SEP klasy E-12 sporządza schemat rozdzielni z numeracją obwodów, przekrojami przewodów i wartościami znamionowymi zabezpieczeń. Do tego dołącza plan trasy przewodów, na którym widać, gdzie przewody przebiegają w ścianach to nieoceniona pomoc przy późniejszym wierceniu otworów pod szafki czy obrazki.

Pomiary wykonane po zakończeniu instalacji to obowiązek wynikający z przepisów Prawa budowlanego. Ciągłość przewodów ochronnych sprawdza się omomierzem rezystancja połączenia nie może przekraczać 1 Ω. Pomiar izolacji polega na przyłożeniu napięcia probierczego 500 V DC i odczytaniu oporności, która dla nowego przewodu musi być wyższa niż 1 MΩ. Rezystancja uziemienia mierzona jest metodą techniczną lub udarową norma PN-EN 62305-3 dopuszcza maksymalnie 10 Ω dla budynków mieszkalnych.

Protokół pomiarowy, podpisany przez osobę z uprawnieniami, trafia do dokumentacji przekazanej inspektoratowi nadzoru budowlanego. Warto zatrzymać kopię cyfrową po latach, gdy będziesz sprzedawać dom, kupujący zażąda dowodu, że instalacja była wykonana zgodnie ze sztuką. Brak takiego dokumentu to argument do obniżenia ceny lub odmowy kredytu hipotecznego przez bank.

Po finalizacji dokumentacji warto zostawić w rozdzielni czytelną tabliczkę opisową zrozumiałą dla każdego elektryka, który będzie musiał interweniować w przyszłości. Wystarczy opisać obwody słowami: „kuchnia górna", „łazienka parter", „garaz gniazdka robocze". To szczegół wart minuty pracy, a oszczędza godzin frustrującego szukania przyczyny na call-out.

Instalacja elektryczna o czym nie zapomnieć: Pytania i odpowiedzi

Co trzeba uwzględnić podczas projektowania instalacji elektrycznej w domu?

Projektowanie instalacji elektrycznej zaczyna się od dokładnego obliczenia całkowitego obciążenia i rozkładu mocy w poszczególnych pomieszczeniach. Należy wydzielić dedykowane obwody dla kuchni, łazienki, garażu oraz oświetlenia, a także zaplanować rozmieszczenie gniazdek, włączników i punktów świetlnych. Wszystkie te decyzje muszą być zgodne z obowiązującymi normami PN‑EN oraz przepisami budowlanymi, a także uwzględniać przyszłe potrzeby, takie jak instalacja systemów smart‑home czy przygotowanie pod panele fotowoltaiczne.

Jakie zabezpieczenia powinny znaleźć się w rozdzielni?

Rozdzielnia musi być wyposażona w wyłączniki nadprądowe dobierane do przekroju przewodów, wyłączniki różnicowoprądowe (30 mA dla obwodów ogólnych, 10 mA dla łazienek) oraz zabezpieczenia przeciwprzepięciowe. Obowiązkowe jest również prawidłowe uziemienie oraz oznaczenie wszystkich obwodów zgodnie z dokumentacją.

Jak dobrać przekroje przewodów i dlaczego jest to istotne?

Przekrój przewodu dobiera się na podstawie planowanego obciążenia: 1,5 mm² dla obwodów oświetleniowych, 2,5 mm² dla gniazdek ogólnych, 4 mm² dla urządzeń o większej mocy (np. kuchenka, piekarnik). Odpowiednio dobrany przekrój zapewnia bezpieczeństwo, minimalizuje straty energii i zapobiega przegrzewaniu się przewodów.

Czy przy projektowaniu instalacji trzeba uwzględnić przyszłe potrzeby, np. inteligentny dom lub źródła odnawialne?

Tak, już na etapie projektu warto zarezerwować dodatkowe obwody i miejsca na moduły sterujące systemów smart‑home oraz przygotować infrastrukturę pod panele fotowoltaiczne lub magazyny energii. Dzięki temu późniejsza rozbudowa będzie łatwa i nie wymaga kosztownych przeróbek.

Jakie dokumenty i pomiary są potrzebne po wykonaniu instalacji elektrycznej?

Po zakończeniu prac należy sporządzić schematy instalacji (schemat rozdzielni, plany tras), oznakować wszystkie obwody oraz zebrać protokoły pomiarowe obejmujące ciągłość przewodów, oporność izolacji i rezystancję uziemienia. Całość dokumentacji wymaga odbioru przez wykwalifikowanego elektryka z odpowiednimi uprawnieniami oraz, jeśli wymagane, przez organa nadzoru budowlanego.
