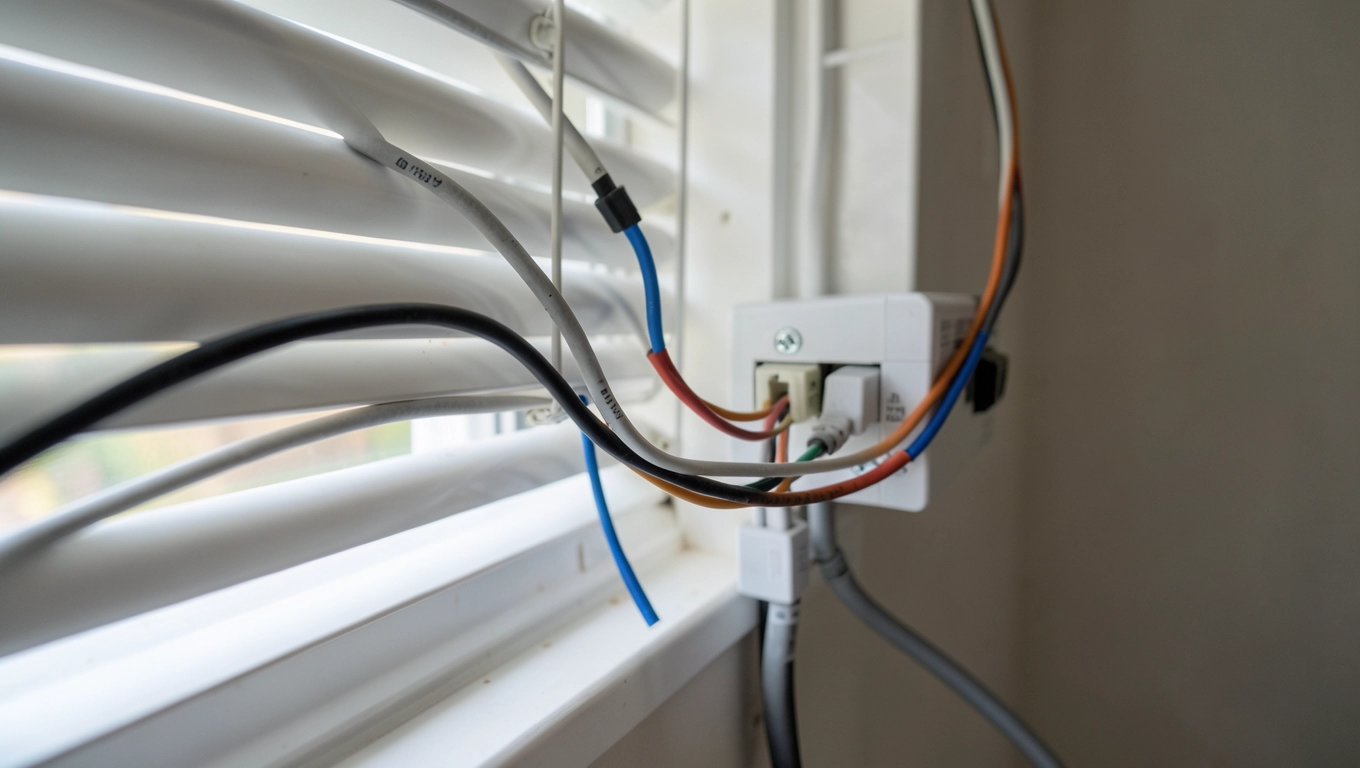

Instalacja elektryczna pod rolety zewnętrzne – jak zrobić ją raz, a dobrze

Jak przygotować instalację pod rolety zewnętrzne, zanim pojawią się tynki

Sterowanie roletami zewnętrznymi zaczyna się pod tynkiem, a nie na elewacji. Wszystkie decyzje o rozmieszczeniu puszek, trasie przewodu i liczbie żył trzeba podjąć na etapie stanu surowego, kiedy ściany są jeszcze gołe. Późniejsze kucie bruzd to nie tylko kurz i bałagan, lecz także ryzyko przebicia sąsiednich obwodów oraz konieczność ponownego tynkowania, co potrafi kosztować tyle, co porządna ręczna roleta.

• Jak przygotować instalację pod rolety zewnętrzne, zanim pojawią się tynki
• Przewód do rolet zewnętrznych linka, drut i dlaczego 5 żył robi różnicę
• Rozdzielnica do rolet w domu jednorodzinnym co powinna zawierać
• Sterowanie roletami w smart home Fibaro, Shelly i KNX w praktyce

Najczęstszym błędem inwestorów jest traktowanie rolety jak elementu dekoracyjnego, dorzucanego na końcu budowy. Tymczasem silnik rurowy pobiera od 120 do 300 W mocy w szczycie, a jego kondensatory potrafią wyrzucać skoki napięcia sięgające 1,5 kV przy hamowaniu. Jeśli zasilisz go pojedynczą żyłą fazową w rurze osłonowej bez separatora i zabezpieczenia nadprądowego, pierwszy letni burzowy wieczór z silnym wiatrem może zakończyć się przepaleniem uzwojenia.

Dlatego harmonogram prac wygląda tak: projekt instalacji powstaje równolegle z projektem architektury, wykonanie elektryczne następuje po wymurowaniu ścian nośnych i działowych, lecz przed położeniem instalacji wodno-kanalizacyjnej w strefach mokrych. Puszki roletowe montuje się na wysokości 110-130 cm od posadzki, po stronie wewnętrznej okna, w odległości 15-25 cm od ościeżnicy. Takie położenie zapewnia wygodny dostęp palcem bez sięgania za zasłonę, a jednocześnie nie koliduje z parapetem ani grzejnikiem.

Przed tynkowaniem musisz mieć gotowy przewód doprowadzony do każdej puszki oraz osobną trasę zasilającą z rozdzielnicy. Każda roleta to osobny obwód, bo łączenie kilku napędów pod jeden wyłącznik nadprądowy grozi przeciążeniem w chwili jednoczesnego startu. Silniki pobierają prąd rozruchowy trzykrotnie wyższy od znamionowego, więc nawet cztery rolety uruchomione o tej samej porze potrafią wygenerować udar przekraczający 16 A. Przewód zostawia się z zapasem 30 cm w puszce, by można było wygodnie podłączyć kostkę zaciskową lub sterownik bez konieczności lutowania na wysokości.

Projektując instalację, warto od razu nanieść na rzut parteru i piętra schemat rolet w domu jednorodzinnym z podziałem na strefy: dzienną, sypialnianą i garażową. Strefa dzienna obejmuje salon, jadalnię i kuchnię, gdzie rolety pracują najczęściej i wymagają scenariuszy czasowych. Sypialnie potrzebują cichszych napędów oraz integracji z czujnikiem zmierzchu. Garaż i pomieszczenia gospodarcze zadowalają się prostym sterowaniem ręcznym lub pilotem. Taki podział pozwala dobrać przekroje przewodów i moc zabezpieczeń indywidualnie, zamiast przepłacać za identyczne obwody w każdym pomieszczeniu.

Przewód do rolet zewnętrznych linka, drut i dlaczego 5 żył robi różnicę

Do napędów roletowych prowadzi się prawie zawsze przewód pięciożyłowy. Wynika to z architektury sterowania: trzy żyły to zasilanie (faza, neutralny, ochronny), a dwie kolejne to kierunek pracy (góra, dół). Pięć żył umożliwia też bezproblemowe wpięcie separatora, czujnika wiatru lub modułu smart home w przyszłości, bez kucia ścian. Linka H05VV-F 5×1,0 mm² sprawdza się przy liniach do 30 m, natomiast przy dłuższych trasach, na przykład w domach z rozbudowanym garażem lub skrzydłem ogrodowym, lepiej użyć przekroju 1,5 mm². Spadek napięcia na końcu obwodu nie może przekraczać 4%, co przy 230 V daje margines 9,2 V.

Drut DY (sztywny, jednodrutowy) lepiej zachowuje kształt w puszcze i ułatwia montaż kostek zaciskowych, lecz gorzej znosi wibracje od silnika i pęka po kilku latach w punktach zagięcia. Linka OWY (wielodrutowa) jest elastyczna, pracuje z napędem i nie pęka, jednak wymaga tulejek z kołnierzem izolacyjnym. Bez nich żyły się rozpłaszczają, a po roku kontakt w kostce zaczyna się grzać. Tulejka zaciska się zaciskarką czworokątną, nie płaską, bo profil trapezowy równomiernie odkształca żyłę.

W pomieszczeniach wilgotnych, takich jak łazienka, pralnia czy suszarnia, na puszkę nakłada się warstwę pasty silikonowej odcinającej wilgoć. Pasta nie twardnieje na stałe, lecz zachowuje plastyczność i uszczelnia przewód przez dekady. Trasy kablowe prowadzi się zawsze pionowo lub poziomo, nigdy po skosie, bo każdy przyszły wiertarz w ścianie musi móc przewidzieć przebieg instalacji. Strefa mokra wymaga też klasy ochrony minimum IP44 dla puszki, a w kabinie prysznica IP65, zgodnie z normą PN-HD 60364-7-701.

Łącznik RCS3 do rolet schemat połączeń krok po kroku

RCS3 to łącznik trójpozycyjny z mechaniczną blokadą kierunków, który zastępuje tradycyjny podwójny przycisk. Jego rolą jest uniemożliwienie jednoczesnego podania napięcia na uzwojenie góra i dół, co w silniku rurowym oznacza natychmiastowe zwarcie i wydmuchanie uzwojenia. Wewnątrz obudowy znajdują się trzy styki: wspólny (COM), góra i dół. Mechanizm jest tak skonstruowany, że po wciśnięciu jednego kierunku drugi zostaje fizycznie zablokowany do momentu puszczenia przycisku.

Podłączenie wygląda następująco: żyłę fazową doprowadzasz do zacisku COM, neutralny podajesz bezpośrednio na silnik, a przewody ochronne łączysz na mostku w puszce. Z zacisku górnego biegnie żyła brązowa do silnika, z dolnego czarna. Piąta, szara żyła służy do sterowania centralnego, jeśli planujesz scenariusze „wszystkie rolety w dół". W przypadku instalacji grupowej w domu 180 m² z 12 roletami, gdzie wszystkie napędy dzielą jedną fazę z rozdzielnicy, każdy łącznik RCS3 wpinany jest w obwód lokalny, a sygnał centralny prowadzony jest szyną pięcioprzewodową przez wszystkie puszki danej strefy.

Przy podziałach na kilka faz konieczne są separatory RCS3S, czyli przekaźniki separujące. Chronią one obwód przed przepływem prądu międzyfazowego w razie pomyłki przy podłączeniu, kiedy elektryk zamieni fazę L1 z L2 przy którejś rolecie. Bez separatora taki błąd kończy się spaleniem uzwojenia, a w skrajnych przypadkach pożarem ściany. Separator montuje się w rozdzielnicy na szynie DIN, zajmując 2 moduły (ok. 36 mm) i wymaga podłączenia przewodem 1,5 mm² do każdej kontrolowanej fazy.

Rozdzielnica do rolet w domu jednorodzinnym co powinna zawierać

Rozdzielnica roletowa w domu jednorodzinnym to zwykle sekcja obok głównej tablicy mieszkaniowej. Zajmuje 12-24 modułów w zależności od liczby rolet i scenariuszy automatyki. Każda roleta otrzymuje własny wyłącznik nadprądowy B10, ponieważ prąd rozruchowy silnika rurowego sięga 2-3 A przy mocy znamionowej 150-250 W. Bezpiecznik B10 ma charakterystykę umożliwiającą krótkotrwałe przeciążenie do 13 A przez kilka sekund, co dokładnie odpowiada dynamice startu napędu. Bezpiecznik B16 także zadziała, ale zbyt późno przy zwarciu, a C10 jest zbyt czuły i będzie wyrzucał podczas mroźnych poranków, gdy smar w silniku gęstnieje.

Obok wyłączników znajdują się złączki szynowe do połączeń neutralnych i ochronnych, przekaźniki priorytetowe (gdy kilka rolet startuje równocześnie), zegar astronomiczny, opcjonalnie zasilacz 24 V DC dla magistrali DALI lub KNX. Zegar astronomiczny śledzi wschody i zachody słońca z dokładnością do minuty, przesuwając czas pracy rolet w ciągu roku bez programowania. W domach pasywnych, gdzie zależy na maksymalnym wykorzystaniu słońca zimą i ochronie przed przegrzewaniem latem, wpinany jest dodatkowo moduł logiki sezonowej.

Realny przykład: dom 180 m², 12 rolet, instalacja wykonana w 2 dni. Pierwszego dnia ekipa rozprowadza przewody z rozdzielnicy do każdej puszki, pozostawia zapasy i oznacza każdą żyłę numerem. Drugiego dnia elektrycy montują puszki, podłączają łączniki RCS3 i rozdzielnice, programują zegar oraz testują każdy obwód pod obciążeniem. Koszt materiału (przewody, puszki, łączniki, bezpieczniki, przekaźniki, zegar) wynosi orientacyjnie 2800-3800 zł, robocizna dwóch elektryków przez dwa dni to około 2200-3000 zł w zależności od regionu.

Sterowanie roletami w smart home Fibaro, Shelly i KNX w praktyce

Trzy najczęściej spotykane systemy sterowania automatyką roletową to Fibaro (Z-Wave), Shelly (WiFi) oraz KNX (magistrala przewodowa). Fibaro komunikuje się bezprzewodowo w topologii mesh, każdy moduł działa jako repeater, więc zasięg rośnie z liczbą urządzeń. Moduł Roller Shutter 3 mieści się za łącznikiem RCS3 w puszce fi 60 mm głębokiej, wymaga jednak zasilania neutralnego. Shelly Plus 2PM działa na WiFi 2,4 GHz, łączy się z domową siecią, lecz przy słabym sygnale potrafi opóźniać reakcję o 1-2 sekundy.

KNX to rozwiązanie przewodowe, wymagające magistrali dwużyłowej ekranowanej, prowadzonej równolegle do instalacji 230 V. Jego zaletą jest niezależność od routera WiFi: każdy przycisk i każdy aktor posiada własny adres na magistrali, a scenariusze programuje się w ETS, profesjonalnym środowisku inżynierskim. Minusem pozostaje koszt: aktor roletowy KNX kosztuje 600-900 zł, a programowanie przez integratora 1500-3500 zł za projekt. W domach, gdzie automatyka obejmuje ponad 30 punktów (rolety, oświetlenie, ogrzewanie, wentylacja), KNX zaczyna się opłacać, bo skaluje się lepiej niż systemy bezprzewodowe.

Czujnik wiatru montuje się na elewacji lub na maszcie, na wysokości 5-7 m, z dala od okapów i drzew. Reaguje na podmuchy przekraczające 50 km/h, automatycznie podnosząc rolety, by nie zostały wyrwane z prowadnic. Czujnik słońca umieszczany jest na ścianie południowej lub zachodniej, sterując roletami w strefie dziennej w ciągu dnia. Po zmroku rolety opuszczają się według zegara astronomicznego, lecz z pominięciem pomieszczeń, w których czujnik ruchu wykryje obecność domowników, bo nikt nie lubi, gdy roleta zamyka się nad czytającym dzieckiem.

Checklist do wydruku przed rozpoczęciem prac:

• projekt instalacji naniesiony na rzuty parteru i piętra
• dobór przekroju przewodu do długości linii
• rozmieszczenie puszek 15-25 cm od ościeżnicy, 110-130 cm nad posadzką
• szyna pięcioprzewodowa w strefie z kilkoma roletami
• osobny wyłącznik B10 na każdą roletę w rozdzielnicy
• separatory RCS3S przy podziałach na kilka faz
• tulejki zaciskowe na każdej lince w kostce
• test każdego obwodu pod obciążeniem przed tynkowaniem

Prawidłowo wykonana instalacja elektryczna do rolet zewnętrznych to inwestycja na 25-30 lat eksploatacji. Silniki rurowe renomowanych producentów pracują właśnie tak długo, a wymienia się je po awarii uzwojenia, nie profilaktycznie. Rolety podłączone bezpiecznie, zgodnie z normą PN-HD 60364 i przemyślanym sterowaniem, działają cicho i przewidywalnie. Warto przed zatrudnieniem elektryka poprosić o projekt z naniesionymi trasami i obwodami, a po wykonaniu poprosić o pomiary impedancji pętli zwarcia oraz rezystancji izolacji. Dokumentacja w formie protokołu pomiarowego przyda się przy odbiorze domu oraz w razie ewentualnych roszczeń gwarancyjnych za kilkanaście lat.

Źródła: norma PN-HD 60364 (Instalacje elektryczne niskiego napięcia), PN-EN 60439 (Rozdzielnice), wytyczne SEP dotyczące uprawnień elektrycznych, katalogi producentów silników rurowych (Somfy, Selve, Elero), dane rynkowe z platform branżowych.
