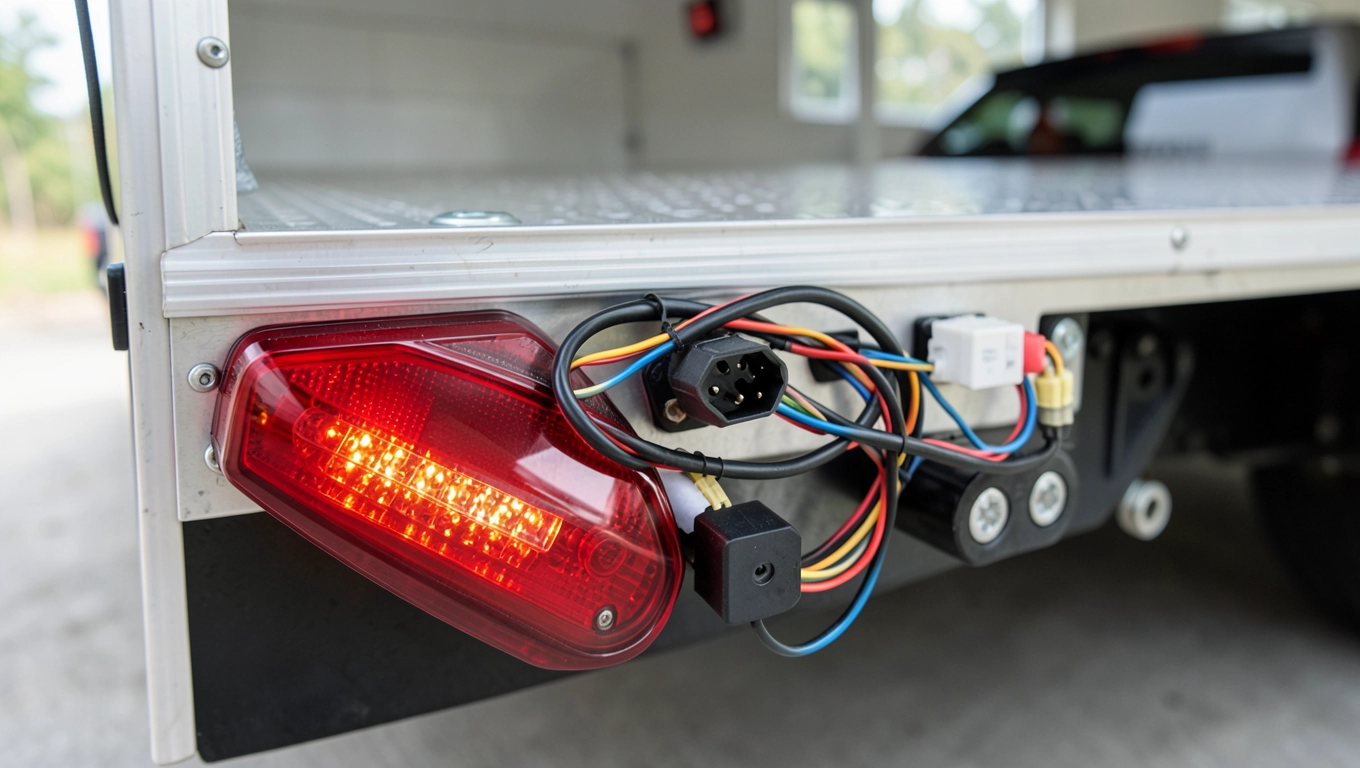

Jak poprowadzić instalację LED w przyczepce samochodowej bez stresu

Jak podłączyć lampy LED w przyczepce towarowej krok po kroku

Montaż okablowania w przyczepce samochodowej to jedno z tych zadań, które na papierze wygląda na godzinę roboty, a w praktyce potrafi zająć cały weekend. Instalacja elektryczna do przyczepki samochodowej LED wymaga bowiem nie tylko przewodów i lamp, ale też zrozumienia, dlaczego masa musi być krótka, peszel gruby, a każde połączenie zabezpieczone przed wilgocią. Poniżej konkretny przepis na instalację 7-pin z lampami LED, oparty na filmowej serii warsztatowej (14 minut, część 4 z 7), który przechodzi w tekstową instrukcję z listą zakupów, schematem kolorów i tabelą kosztów.

• Jak podłączyć lampy LED w przyczepce towarowej krok po kroku
• Schemat gniazda 7-pin i kolory przewodów w przyczepce
• Ile kosztuje elektryka przyczepki samochodowej w 2026 roku

Planowanie, czyli co kupić zanim odpalisz lutownicę

Zanim przewód dotknie ramy, warto rozrysować schemat 7-pin przyczepki na kartce. Gniazdo 7-pin (ISO 1724) obsługuje sześć funkcji plus masę: lewy kierunkowskaz, stop, prawy kierunkowskaz, pozycję tylną, lewą pozycję tylną, przeciwmgielną, prawą pozycję tylną oraz masę. Przyczepka towarowa o masie do 750 kg nie wymaga gniazda 13-pin, ale jeśli planujesz później przewozić rowery, łódkę albo doczepkę z hamulcem, warto od razu wziąć 13-pin (ISO 11446). Ten drugi ma dodatkowe linie do ładowania akumulatora przyczepy oraz sterowania cofania.

Lista zakupów przy instalacji elektrycznej przyczepki samochodowej LED wygląda zwykle tak: przewód wielożyłowy 7×0,75 mm² lub 7×1,5 mm² (długość zależna od ramy, najczęściej 6-9 metrów), peszel o średnicy 20-25 mm do ochrony wiązki na ramie, uchwyty montażowe co 30-40 cm, dwie lampy tylne LED (multifunkcyjne: stop, pozycja, kierunkowskaz, przeciwmgielna, cofania), dwie lampy obrysowe przednie białe, lampa obrysowa boczna pomarańczowa (jeśli przyczepka przekracza 2,1 m szerokości), kostki hermetyczne do połączeń, koszulki termokurczliwe, taśma izolacyjna, opaski zaciskowe oraz masa w postaci oczkowej końcówki z wkrętem M6. Narzędzia? Szczypce do ściągania izolacji, zaciskarka do tulejek, lutownica 60-80 W, pasta lutownicza, koszulka termokurczliwa z klejem, a do wiercenia otworów w ramie wiertarka z wiertłem 8-10 mm.

Kosztorys orientacyjny w 2026 roku zamyka się zwykle w kwocie 350-650 zł. Kompletny zestaw z dwoma lampami tylnymi LED, przewodem, peszel, kostkami i gniazdem 7-pin to wydatek rzędu 450 zł. Lampy obrysowe przednie białe to koszt 25-40 zł za parę, boczna pomarańczowa 15-25 zł, a peszel z uchwytami około 40 zł za 10 metrów. Różnica między LED-ami a klasycznymi żarówkami to dziś już 30-50 zł na parze lamp tylnych, ale prąd pobierany spada z 5 A do 0,6 A na lampę, co mniej obciąża alternator auta.

Montaż krok po kroku, czyli od ramy do testu z autem

Krok pierwszy to przeciągnięcie przewodu głównego wzdłuż ramy przyczepki. Wiązka biegnie od gniazda z przodu (strona haka), wzdłuż podłużnicy, do lamp tylnych. Najczęstszy błąd to mocowanie przewodu luźno, bez peszla, na ostrych krawędziach ramy. Wibracje podczas jazdy przecinają wtedy izolację w ciągu kilku tygodni, a zwarcie masy wyłącza wszystkie światła naraz. Peszel chroni przed ścieraniem, dlatego każdy odcinek narażony na kontakt z metalem powinien być w Peszel osłonięty, a wejście do lampy zabezpieczone dławikiem.

Krok drugi to podłączenie lamp tylnych. Każda lampa ma od trzech do sześciu wyprowadzeń, zależnie od funkcji. Kolory przewodów w kostce lampy są zwykle oznaczone przez producenta, ale bazowy układ ISO wygląda następująco: żółty (lewy kierunkowskaz), czerwony (stop), zielony (prawy kierunkowskaz), brązowy (pozycja tylna), biały (masa), niebieski (przeciwmgielna), szary (cofania). Masa musi być podłączona osobno do ramy przyczepki śrubą M6 z oczkiem, najlepiej w miejscu oczyszczonym do gołego metalu i zabezpieczonym pastą miedzianą. Połączenie masy luzem, skręcone tylko z izolacją, to drugi najczęstszy powód, dla którego lampy migają zamiast świecić stabilnie.

Krok trzeci to montaż lamp obrysowych przednich. Dwie białe lampy na przód przyczepki (narożniki) są obowiązkowe, jeśli przyczepka przekracza 1,6 m szerokości. Przewód do nich biegnie z wiązki głównej, a każda lampa ma tylko dwa wyprowadzenia: plus i minus. Minus łączony jest z ramą (masa przyczepki), plus z przewodem brązowym (pozycja). Lampy obrysowe świecą razem ze światłami pozycyjnymi auta, dzięki czemu przyczepka jest widoczna z boku po zmroku.

Krok czwarty to lutowanie lub łączenie skręcane. Lutowanie zapewnia trwałe połączenie, które nie utlenia się tak szybko jak skrętka, ale wymaga wprawy i koszulki termokurczliwej z klejem na każde złącze. Skręcanie + taśma izolacyjna jest szybsze, ale w miejscu narażonym na wilgoć (pod lampą, przy podłodze) po sezonie zaczyna korodować. Jeśli już skręcasz, używaj tulejek zaciskowych, nie gołej skrętki. Tulejka zaciska się szczękami zaciskarki i nie luzuje się od wibracji.

Krok piąty to izolacja i ochrona przed wilgocią. Każde połączenie w kostce lampy powinno być zabezpieczone koszulką termokurczliwą z klejem, która po podgrzaniu suszarką lub zapalniczką obkurcza się i wypełnia szczeliny. Kostki hermetyczne (typu Superseal) dodatkowo chronią styki przed wodą. Taśma izolacyjna na otwartym powietrzu nie wystarczy, bo po roku zaczyna się odklejać i wpuszczać wodę.

Schemat gniazda 7-pin i kolory przewodów w przyczepce

Norma ISO 1724 definiuje kolory przewodów i przypisane funkcje dla gniazda 7-pin. Znajomość tego schematu pozwala szybko zlokalizować usterkę, bo każda funkcja ma swój własny kolor w całej wiązce.

Przy gnieździe 13-pin (ISO 11446) dochodzą dodatkowo: pin 8 (cofania, różowy), pin 9 (plus stały 12 V do ładowania akumulatora przyczepy), pin 10 (plus sterowany zapłonem), pin 11 (masa dla pinu 10), pin 12 (linia diagnostyczna) i pin 13 (masa dla pinu 9). Większość przyczep towarowych nie korzysta z tych dodatkowych funkcji, dlatego 7-pin w zupełności wystarcza do 750 kg DMC.

Różnica między gniazdem 7-pin a 13-pin sprowadza się do trzech rzeczy. Pierwsza to średnica: 7-pin ma piny mniejsze (średnica 4 mm), 13-pin większe. Druga to kształt wtyczki: 7-pin jest płaski, 13-pin okrągły. Trzecia to kompatybilność: auto z gniazdem 13-pin obsługuje też 7-pin przez przejściówkę (koszt 25-40 zł), ale w drugą stronę już nie. Jeśli holujesz przyczepkę z hamulcem najazdowym albo z własnym akumulatorem, 13-pin jest obowiązkowy, bo ładowanie akumulatora wymaga pinu 9.

Homologacja lamp to osobny temat, ale kluczowy przy kontroli drogowej. Każda lampa tylna zamontowana na przyczepce musi mieć oznaczenie E (w kółku) oraz numer homologacji, np. E1 12345. Oznaczenie E1 oznacza Niemcy, E2 Francję, E20 Polskę, E4 Holandię. Brak oznaczenia to mandat, zatrzymanie dowodu rejestracyjnego i zakaz dalszej jazdy do czasu usunięcia usterki. Tanie lampy z portali aukcyjnych często nie mają homologacji, choć w opisie pojawia się napis „e-mark". Przed zakupem warto sprawdzić, czy na obudowie jest wytłoczony lub wygrawerowany numer E, a nie tylko naklejka.

Ile kosztuje elektryka przyczepki samochodowej w 2026 roku

Pełny kosztorys instalacji elektrycznej LED do przyczepki towarowej o DMC do 750 kg zamyka się w kwocie 450-800 zł w przypadku wersji ekonomicznej i 900-1400 zł w wersji z gniazdem 13-pin oraz lampami wyższej klasy. Cena różni się znacząco w zależności od producenta lamp, jakości przewodu i wybranej wtyczki.

Oszczędność przy wersji ekonomicznej wynika głównie z tańszych lamp, ale różnica w jakości jest wyraźna. Lampy za 200 zł często mają diody słabszej jakości, które po dwóch sezonach zimowych zaczynają migotać, bo klej termoprzewodzący w obudowie traci właściwości. Lampy za 400 zł i więcej mają zwykle lepsze odprowadzanie ciepła, diody o wyższej luminancji oraz lepszą szczelność obudowy (IP67 zamiast IP54).

Robocizna w profesjonalnym warsztacie to koszt 250-800 zł w zależności od regionu i stopnia skomplikowania. Samodzielny montaż instalacji elektrycznej do przyczepki samochodowej LED zajmuje osobie z podstawowym doświadczeniem 6-10 godzin, a osobie bez doświadczenia nawet dwa weekendy. Każdy warsztat, który podaje cenę „od 150 zł za instalację", zwykle nie obejmuje nią pełnego okablowania, a jedynie podłączenie gniazda w aucie i wpięcie wtyczki przyczepki. Kompletna instalacja z przeciągnięciem przewodu przez ramę, montażem lamp i testami to zupełnie inna kategoria cenowa.

Najczęstsze błędy i rozwiązywanie problemów

Brak masy to błąd numer jeden. Objawia się migotaniem diod LED, świeceniem z połowiczną jasnością albo brakiem funkcji, które korzystają z masy jako powrotu prądu. Powód? Masa w przyczepce jest osobnym obwodem, niezależnym od masy auta. Rama przyczepki musi mieć własne, solidne połączenie z pinem 3 (białym) wtyczki. W praktyce najczęściej pomijany jest punkt mocowania masy do ramy. Masa „gdzieś w wiązce" nie wystarczy, bo prąd szuka najkrótszej drogi do źródła i płynie przypadkowymi ścieżkami.

Za cienki przewód to błąd numer dwa. Przewód 7×0,75 mm² wystarcza do samych lampek obrysowych, ale przy lampach tylnych LED prąd na funkcję stop to 1,5-2 A. Przy długości wiązki 8 metrów i przekroju 0,75 mm² spadek napięcia wynosi 0,4 V, co diody LED „widzą" jako przytłumienie. Dlatego do lampek tylnych i stop używa się przewodu 1,5 mm², a do masy nawet 2,5 mm². Prąd pobierany przez diody LED jest niższy niż przez żarówki, ale szczytowy impuls przy włączaniu (na zimno) potrafi chwilowo wzrosnąć.

Brak bezpiecznika to błąd numer trzy. Wiązka przyczepki powinna mieć bezpiecznik na linii zasilającej (pin 9 w 13-pin lub linia stała 12 V). Bezpiecznik 10-15 A chroni przed pożarem w przypadku zwarcia, np. gdy peszel przetrze izolację i przewód dotknie ramy. W praktyce większość przyczep towarowych nie ma bezpiecznika, bo cała instalacja jest zabezpieczona bezpiecznikiem w aucie, ale to za daleko od źródła potencjalnego zwarcia.

Złe lutowanie objawia się najczęściej po pierwszej zimie. Zimne luty (matowe, nierówne, bez połysku) pękają przy wibracjach, bo cyna nie przylutowała się do miedzi. Prawidłowy lut ma kształt wklęsły, połyskujący, a cyna rozpływa się po obu łączonych elementach. Pasta lutownicza pomaga wstępnie oczyścić powierzchnię i poprawić zwilżanie, ale nie zastąpi wprawnej ręki.

Kontrola i testy po montażu zaczynają się od sprawdzenia każdej funkcji osobno. Włącz lewy kierunkowskaz w aucie i obserwuj, czy lampa przyczepki miga w tym samym rytmie. Jeśli miga szybciej niż zwykle, oznacza to przepaloną żarówkę (w LED-ach rzadko) albo złe połączenie masy. Sprawdź stop, pozycję, przeciwmgielną i cofania osobno. Na koniec sprawdź światła obrysowe przednie i boczne.

Homologacja, przepisy i kontrola drogowa

Polskie przepisy wymagają, aby każda przyczepka samochodowa miała sprawne światła: pozycyjne tylne, stop, kierunkowskazy, oświetlenie tablicy rejestracyjnej oraz, w zależności od szerokości, światła obrysowe. Podstawa prawna to Rozporządzenie Ministra Infrastruktury z 31 grudnia 2002 r. w sprawie warunków technicznych pojazdów oraz Rozporządzenie Ministra Transportu z 26 lipca 2010 r. zmieniające niektóre przepisy w sprawie homologacji. Lampy muszą spełniać normy ECE R7 (światła pozycyjne), R6 (kierunkowskazy), R23 (cofania) i R38 (przeciwmgielne).

Kontrola drogowa może zatrzymać przyczepkę z niesprawnym oświetleniem i nałożyć mandat do 500 zł oraz zatrzymać dowód rejestracyjny. Powtórzenie wykroczenia w ciągu dwóch lat skutkuje mandatem do 1500 zł. Sprawdzone i działające światła to nie luksus, lecz warunek dopuszczenia przyczepki do ruchu, co jasno wynika z art. 66 ustawy Prawo o ruchu drogowym.

Oznaczenie E jest wymagane na każdej lampie. Na obudowie musi być wygrawerowany lub wytłoczony numer, np. E1 12345, a nie naklejka, którą da się oderwać. Kontrola drogowa z latarką i lupą zwykle weryfikuje to w ciągu minuty. Brak oznaczenia skutkuje mandatem i obowiązkiem wymiany lampy na homologowaną.

Test praktyczny z autem, czyli co może pójść nie tak

Podłączenie wtyczki do gniazda auta to moment, w którym instalacja elektryczna przyczepki samochodowej LED zaczyna żyć własnym życiem. Pierwsza rzecz do sprawdzenia: czy wtyczka wchodzi do gniazda suchą ręką, bez iskrzenia i oporu. Opór oznacza źle ułożone piny, iskrzenie to zwarcie w wiązce. Druga rzecz: czy po włączeniu zapłonu świecą lampy pozycyjne przyczepki. Jeśli nie, problem jest najczęściej w masie albo w brązowym przewodzie (pin 5 lub 7).

Trzecia rzecz: wciśnij hamulec i poproś kogoś o obserwację tylnych lamp. Stop powinien zapalić się jasno, pozycja nie powinna zgasnąć, a cofania (jeśli jest) nie powinno się włączyć. Wciśnij i wyciągnij bieg wsteczny: cofania zapala się tylko przy wstecznym. Włącz prawy i lewy kierunkowskaz: powinny migać w tym samym rytmie co lampy auta. Jeśli któryś migocze albo nie świeci, sprawdź masę najpierw, bo 80% usterek to właśnie masa.

Czwarta rzecz: jedź 50 metrów i wróć, obserwując, czy wiązka nie dotyka niczego ostrego, czy peszel nie wibruje, czy żadna lampa nie poluzowała się na nierówności. Wibracja na pierwszych kilometrach wyłapie błędy montażowe, które na postoju były niewidoczne. Dopiero po takim teście można uznać instalację za gotową do jazdy.

Kiedy warto oddać instalację do warsztatu

Samodzielny montaż instalacji elektrycznej do przyczepki samochodowej LED jest realny dla osoby z podstawowym doświadczeniem w elektryce samochodowej, ale nie zawsze ma sens. Jeśli przyczepka przekracza 750 kg DMC, ma własny hamulec najazdowy albo akumulator pokładowy, oddanie jej do warsztatu specjalizującego się w instalacjach przyczep jest tańsze niż poprawianie błędów. Warsztat taki zrobi też pełną diagnostykę obciążenia alternatora auta, bo dodatkowe 5-10 A poboru z 7-pinowej wiązki może być problemem w starszych samochodach z alternatorem 70 A.

Jeśli przyczepka ma już instalację, ale lampy migoczą albo gasną losowo, najczęstsze przyczyny to utlenione styki w kostce, przetarta izolacja na ramie albo zimny lut. Diagnostyka w warsztacie to koszt 80-150 zł za sprawdzenie i ustalenie zakresu naprawy, plus części, jeśli coś trzeba wymienić.

Instalacja elektryczna LED do przyczepki towarowej o DMC do 750 kg zamyka się w kwocie 450-800 zł przy samodzielnym montażu i 900-1400 zł w warsztacie. Wymaga wiązki 7×1,5 mm², dwóch lamp tylnych LED, dwóch lamp obrysowych przednich, peszla, kostek hermetycznych i gniazda 7-pin w aucie. Najczęstsze błędy to brak masy, za cienki przewód, brak bezpiecznika i złe lutowanie. Każda lampa musi mieć oznaczenie E i numer homologacji, a brak tego oznaczenia skutkuje mandatem podczas kontroli.

Warto rozważyć gniazdo 13-pin, jeśli planujesz w przyszłości przyczepkę z hamulcem albo ładowaniem akumulatora. Przejściówka 13-pin na 7-pin kosztuje 25-40 zł i działa w obie strony, więc nie zamykasz sobie żadnej opcji. Lampy obrysowe boczne pomarańczowe są obowiązkowe dla przyczepek szerszych niż 2,1 m, a dla węższych zalecane, bo poprawiają widoczność z boku.

Schemat kolorów przewodów ISO 1724 warto wydrukować i trzymać w garażu przy każdej naprawie elektryki. Norma ta nie zmienia się od lat, więc schemat wydrukowany dziś będzie aktualny za dziesięć lat. Każdy przewód ma swoją funkcję i swój kolor, a pomylenie żółtego z zielonym oznacza, że lewy i prawy kierunkowskaz zamienią się miejscami.

Kontrola przed pierwszą jazdą powinna objąć wszystkie funkcje osobno: pozycję, stop, oba kierunkowskazy, przeciwmgielną, cofania (jeśli jest), lampy obrysowe przednie i boczne, oświetlenie tablicy rejestracyjnej. Test na postoju trwa pięć minut, a na trasie wyłapie błędy, które na parkingu były niewidoczne.

Źródła danych i norm: ISO 1724 (gniazdo 7-pin, kolory przewodów), ISO 11446 (gniazdo 13-pin), ECE R7, R6, R23, R38 (normy lamp), Rozporządzenie Ministra Infrastruktury z 31 grudnia 2002 r. w sprawie warunków technicznych pojazdów (Dz.U. 2003 nr 32 poz. 262), Rozporządzenie Ministra Transportu z 26 lipca 2010 r. zmieniające niektóre przepisy w sprawie homologacji (Dz.U. 2010 nr 152 poz. 1023), ustawa Prawo o ruchu drogowym (Dz.U. 1997 nr 98 poz. 602 z późn. zm.), film instruktażowy „Budowa przyczepki SAM, część 4/7" (seria 7-odcinkowa, ok. 14 min).
