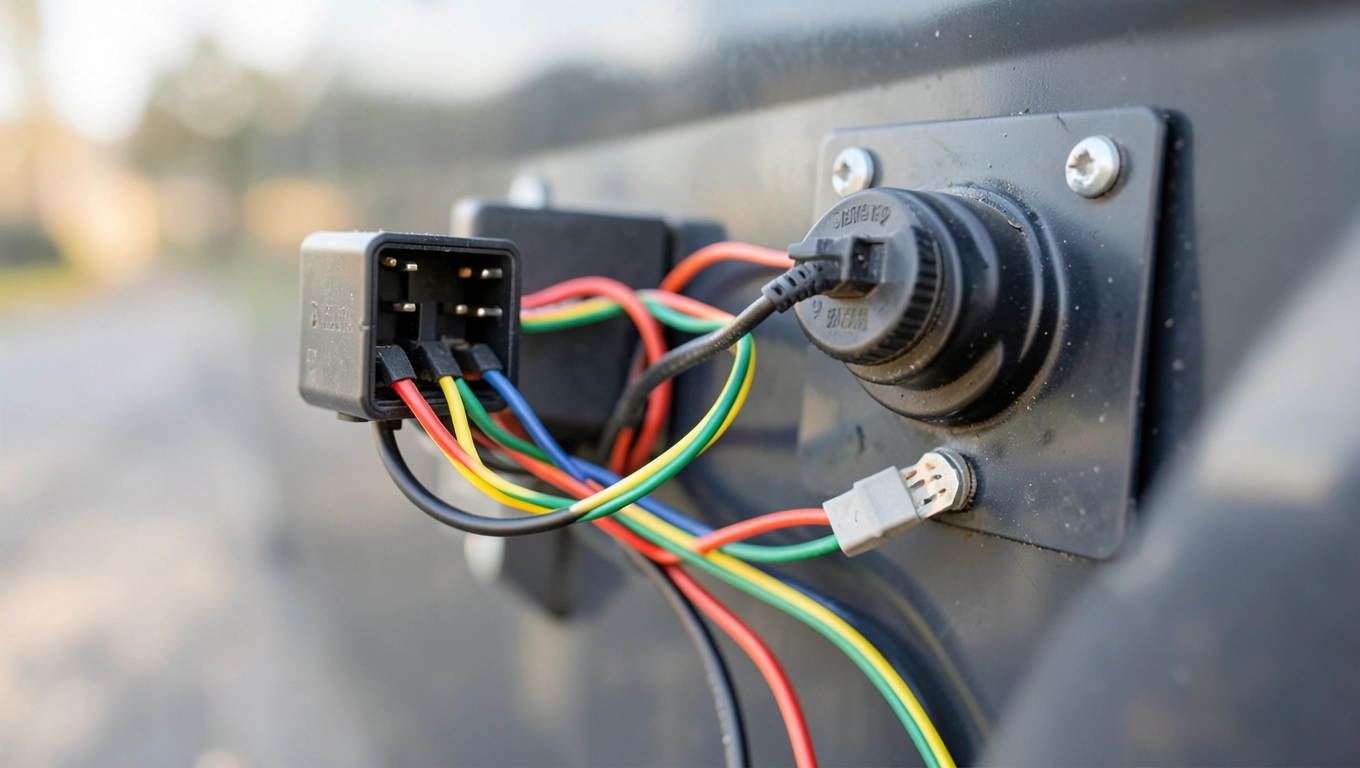

Instalacja elektryczna przyczepki samochodowej – schemat 7-pin i montaż krok po kroku
Ciemnym wieczorem na obwodnicy, kiedy cofający tir z przyczepką wygląda jak czarna dziura bez świateł, każdy kierowca wie, że brak sprawnej elektryki w przyczepie to nie tylko mandat do 500 zł i 8 punktów karnych, ale przede wszystkim realne zagrożenie dla życia. Źle podłączona masa potrafi spalić całą wiązkę w pół godziny, a za cienki kabel stopu w najmniej oczekiwanym momencie zamienia się w grzałkę. W dalszej części rozkładam instalację elektryczną do przyczepki samochodowej na czynniki pierwsze: od schematu 7-pin w normie ISO 1724, przez dobór przekroju kabla, aż po legalizację lamp z oznaczeniem E. Wszystko po to, żebyś po jednym popołudniu w garażu miał światła, które działają latami.
- Schemat 7-pin przyczepki kolory przewodów i opis pinów
- Jak podłączyć lampy w przyczepce towarowej krok po kroku
- Najczęstsze błędy przy montażu wiązki elektrycznej do przyczepki
- Dobór kabla, LED-ów i homologacja co mówią przepisy
- Checklista przed pierwszym wyjazdem
Schemat 7-pin przyczepki kolory przewodów i opis pinów
Złącze 7-pin to absolutne minimum prawne dla każdej przyczepki towarowej w Polsce i całej UE, a kolorystyka kabli nie jest przypadkowa, lecz ściśle określona normą ISO 1724. Dzięki temu każdy warsztat w Europie podłączy Twój kabel bez zgadywania, który przewód za co odpowiada. Poniższa tabela to Twój szybki dekoder, który warto mieć pod ręką przy każdej naprawie.
| Pin | Funkcja | Kolor przewodu | Przekrój minimalny |
|---|---|---|---|
| 1 | Kierunkowskaz lewy | Żółty | 1,0 mm² |
| 2 | Masa (tj. minus, powrót) | Biały | 1,5 mm² |
| 3 | Światło przeciwmgielne tylne | Niebieski | 1,0 mm² |
| 4 | Kierunkowskaz prawy | Zielony | 1,0 mm² |
| 5 | Światło pozycyjne prawe | Brązowy | 0,75 mm² |
| 6 | Światło stopu | Czerwony | 1,5 mm² |
| 7 | Światło pozycyjne lewe | Czarny | 0,75 mm² |
Zauważ jedną rzecz, którą większość amatorów traktuje po macoszemu: pin 2 (masa) ma grubszy przewód niż światła pozycyjne, bo w przeciwieństwie do pojedynczych lampek obsługuje sumaryczny prąd wszystkich odbiorników. Rezystancja zbyt cienkiej masy zamienia się w ciepło, a słaby kontakt objawia się migotaniem żarówek przy włączonych kierunkowskazach. Dlatego w praktyce dobry elektryk zawsze prowadzi biały kabel osobno, lutuje go do ramy w miejscu oczyszczonym do gołego metalu, a następnie zabezpiecza lakierem lub smarem.
Wiązka 13-pin to naturalna ewolucja, którą stosuje się w przyczepach kempingowych, lawetach i pojazdach z instalacją 12 V potrzebujących dodatkowego zasilania (np. lodówki turystycznej). Schemat pinów 13-pin rozbudowuje bazowe siedem o kanał rezerwy, ładowania akumulatora oraz masy stałej. Jeśli holujesz zwykłą przyczepkę towarową do 750 kg, 7-pin w zupełności wystarczy, a każdy dodatkowy styk to potencjalne miejsce korozji.
Wskazówka: Kupując gotową wiązkę, sprawdź, czy producent podał zgodność z ISO 1724. Tanie zamienniki z Allegro często stosują żyły z aluminium pokrywanego miedzią (CCA), które po dwóch sezonach utleniają się na stykach, powodując spadki napięcia sięgające 2 V. Czysta miedź o przekroju minimum 1,5 mm² na masę to jedyna rozsądna inwestycja.
Jak podłączyć lampy w przyczepce towarowej krok po kroku
Zanim odpalysz lutownicę, odłącz akumulator auta, a przyczepkę ustaw na płaskim, suchym podłożu. Porządne przygotowanie zajmuje 20 minut, ale oszczędza trzy godziny szukania zwarcia wieczorem. Poniższa kolejność wynika z fizyki prądu: najpierw masa, potem obwód o największym poborze, na końcu delikatne światła pozycyjne.
Etap 1: Prowadzenie kabli wzdłuż ramy
Trasę wyznacz po wewnętrznej stronie podłużnicy, z dala od ostrych krawędzi i elementów zawieszenia. Kabel prowadzony luzem wibruje, a wibracja po 10 000 km przerywa żyły w najmniej spodziewanym miejscu. Peszel ochronny (karbowana rurka PCV) amortyzuje drgania i chroni przed kamykami, a opaski zaciskowe co 30-40 cm utrzymują całość w ryzach. Na przejściach przez otwór w ramie zawsze stosuj gumowy przepust, bo metalowa krawędź przecina izolację szybciej, niż zdążysz mrugnąć.
Etap 2: Podłączenie tylnej lampy wielofunkcyjnej
Tylna lampa grupuje kierunkowskaz, stop, pozycję oraz odblask. Pięć kabli wchodzi do kostki, ale kluczowe jest zachowanie kolejności pinów zgodnej z ISO 1724. Masa lampy (zazwyczaj szary lub biały kabel) idzie nie do kostki, lecz osobnym oczkiem do śruby ramy. W praktyce warsztatowej to właśnie pominięcie masy mechanicznej powoduje, że żarówki żarzą się zamiast świecić, a kierunkowskazy pulsują jak stroboskop.
Etap 3: Lampy obrysowe i oświetlenie tablicy
Z przodu przyczepki instalujesz dwie lampy obrysowe białe, z boków pomarańczowo-czerwone (zależnie od długości zestawu), z tyłu czerwone trójkątne odblaski. Oświetlenie tablicy rejestracyjnej to biała lampka 12 V/5 W, zasilana z tego samego obwodu co pozycyjne, więc zapala się automatycznie razem z nimi. Pamiętaj, że każdy przewód powinien mieć zapas 10-15 cm przy kostce, bo skrócenie go na sztywno uniemożliwi późniejszą wymianę lampy bez lutowania.
Etap 4: Test miernikiem i podpięcie do auta
Miernik ustaw na tryb ciągłości (brzęczyk) i sprawdź brak zwarcia między każdym pinem a masą. Następnie podłącz złącze do auta, włącz zapłon i poproś kogoś o naciskanie pedału hamulca oraz przełączanie kierunkowskazów. Napięcie na każdym pinie powinno wynosić 12,4-14,4 V przy pracującym silniku. Jeśli widzisz mniej niż 11 V, szukaj korozji na masie, bo spadek napięcia oznacza, że żarówka nie dostaje pełnej mocy i szybko przepali się.
Porada praktyka: Pierwszy dłuższy przejazd (minimum 50 km) pozwól sobie zrobić w dzień, nie w nocy. Wibracje na trasie potrafią odsłonić luźne kostki, których statyczny test w garażu nie wykryje. W razie wątpliwości sprawdź ponownie opaski zaciskowe, bo to one poluzowują się jako pierwsze.
Najczęstsze błędy przy montażu wiązki elektrycznej do przyczepki
elektryka przyczepki towarowej jest prosta, ale aż 80% awarii w warsztatach wynika z pięciu powtarzalnych grzechów głównych. Uniknięcie ich zajmuje godzinę, a brak świadomości kosztuje wymianę całej wiązki po jednej zimie.
Masa zamiast osobnego przewodu
Najczęstszy błąd: montażysta łączy minus lampy z gołą śrubą do ramy i uznaje temat za zamknięty. Rama przyczepki to przecież ogromny przewodnik, więc logika podpowiada, że prąd popłynie. I faktycznie popłynie, ale przez warstwę lakieru, rdzy i brudu, których rezystancja sięga kilku omów. Przy 5 żarówkach po 21 W daje to spadek napięcia wystarczający, by światła migotały. Dlatego masa w przyczepce towarowej musi być krótkim, dedykowanym przewodem o przekroju minimum 1,5 mm², przylutowanym lub zaciśniętym oczkiem do czystego metalu.
Skręcanie zamiast złączek i lutowania
Skręcenie dwóch drutów i owinięcie taśmą izolacyjną to chwilowe rozwiązanie, które po pół roku kończy się utlenianiem i iskrzeniem. Wibracje na polskiej, dziurawej nawierzchni dociskają skręt, ale jednocześnie go rozluźniają. Profesjonalne złączki typu Scotchlok (zamykane kleszczami) albo rurkowe zaciskowe kosztują grosze, a tworzą połączenie gazoszczelne, które wytrzyma lata. Lutowanie jest trwalsze, lecz wymaga wprawy: zbyt krótkie spoiwo pęka, zbyt długie tworzy bryłę, która odłamuje się przy pierwszym szarpnięciu.
Brak uszczelnienia lamp
Lampy tylne przyczepki pracują w ekstremalnych warunkach: deszcz, błoto pośniegowe, myjka ciśnieniowa, sól drogowa. Jeśli uszczelka jest porysowana lub źle osadzona, woda wchodzi do środka i powoduje korozję odbłyśnika oraz styków. W praktyce wystarczy silikon sanitarny w miejscu, gdzie kable wchodzą do lampy, oraz okresowa kontrola stanu uszczelki co 12 miesięcy.
Za cienki kabel na masę i stop
Przekrój 0,5 mm² wystarcza do lampy pozycyjnej o mocy 5 W, ale absolutnie nie do żarówki stopu 21 W, która ciągnie prąd rzędu 1,75 A. Podczas wielogodzinnego postoju na światłach awaryjnych kabel stopu zamienia się w spiralę grzejną, a izolacja topnieje i zwiera z masą. Tabela doboru przekroju w zależności od długości przyczepki:
| Długość przyczepki | Obwód stopu/masy | Obwód pozycyjny |
|---|---|---|
| do 3 m | 1,5 mm² | 0,75 mm² |
| 3-5 m | 2,5 mm² | 1,0 mm² |
| 5-7 m | 4,0 mm² | 1,5 mm² |
Brak zabezpieczenia przed wodą w peszelach
Peszel chroni kabel, ale sam peszel wodę wciąga jak kapilara. Końcówki trasy warto uszczelnić taśmą lub pianką, a kable w peszelach prowadzić z lekkim spadkiem, by woda nie stała w najniższym punkcie. Zaniedbanie tej zasady skutkuje tym, że po deszczu woda spływa kablem prosto do tylnej lampy i zimą zamarza, rozsadzając obudowę.
Ostrzeżenie: Nigdy nie stosuj izolacji termokurczliwej bez uprzedniego ocynowania skrętu. Woda wnikająca pod rurkę powoduje, że połączenie koroduje w próżni, a prąd płynie przez coraz cieńszą warstwę, grzejąc ją do czerwoności. To najczęstsza przyczyna pożarów przyczep kempingowych.
Dobór kabla, LED-ów i homologacja co mówią przepisy
Instalacja elektryczna do przyczepki to nie tylko kwestia techniczna, lecz również ściśle regulowana prawnie. Kontrola drogowa ma prawo zatrzymać pojazd, jeśli choćby jedna żarówka nie świeci, a brak homologacji oznacza automatyczne usunięcie z dowodu rejestracyjnego wpisu o przyczepie.
Żarówka czy LED co wybrać w 2024 roku
Tradycyjne żarówki 12 V/21 W kosztują 2-4 zł za sztukę, ale ich żywotność wynosi 500-1000 godzin i pobierają 1,75 A. Moduły LED o tej samej jasności pobierają 0,3-0,5 A, wytrzymują 25 000-50 000 godzin i są odporne na wibracje. Różnica w cenie (60-150 zł za lampę LED) zwraca się po dwóch sezonach, jeśli przyczepa pracuje intensywnie.
| Parametr | Żarówka 21 W | LED 12 V |
|---|---|---|
| Pobór prądu | 1,75 A | 0,3-0,5 A |
| Trwałość | 500-1000 h | 25 000-50 000 h |
| Cena lampy (zestaw) | 30-60 zł | 120-320 zł |
| Czułość na wibracje | wysoka | minimalna |
| Czas startu | ~200 ms | ~10 ms |
LED wygrywa też w jednym parametrze, którego nie widać w tabelach: czasie reakcji. Żarówka potrzebuje 200 ms na rozgrzanie żarnika, LED zapala się w 10 ms. Przy prędkości 90 km/h różnica 190 ms to 4,75 metra drogi hamowania, której ktoś za Tobą nie przejedzie. To dlatego nowe samochody osobowe przechodzą na LED masowo, a przyczepki powinny podążać za tym trendem.
Homologacja i oznaczenie E
Każda lampa sprzedawana w UE jako element oświetlenia zewnętrznego musi posiadać oznaczenie homologacji (np. E1 dla Niemiec, E20 dla Polski, E3 dla Włoch). Cyfra oznacza kraj, który wydał aprobatę, a następujące po niej litery i cyfry to numer certyfikatu. Brak takiego oznaczenia oznacza, że produkt nie przeszedł badań fotometrycznych i może oślepiać innych kierowców albo być całkowicie niewidoczny. Kontrola ITD ma prawo zatrzymać przyczepkę z niehomologowanymi lampami i nałożyć mandat do 1500 zł.
Gotowa wiązka czy DIY kiedy kupić, kiedy zrobić samemu
Gotowa wiązka elektryczna przyczepka kosztuje 150-400 zł i zawiera kable, złączki, kostek oraz instrukcję. To rozsądny wybór, jeśli nie czujesz się pewnie z lutownicą albo potrzebujesz rozwiązania na już. Samodzielne wykonanie ma sens przy niestandardowych długościach, nietypowych lampach lub chęci zaoszczędzenia 100-200 zł. Pamiętaj jednak, że wiązka z marketu objęta jest 2-letnią gwarancją, a własnoręczny montaż już nie.
Przepisy polskie co dokładnie obowiązuje
Podstawą prawną jest Rozporządzenie Ministra Infrastruktury z 31 grudnia 2002 r. w sprawie warunków technicznych pojazdów oraz zakresu ich niezbędnego wyposażenia (Dz.U. 2003 nr 32 poz. 262 z późn. zm.). Zgodnie z § 56 przyczepa ciągnięta przez pojazd silnikowy musi mieć światła: pozycyjne, stopu, kierunkowskazów, odblaskowe tylne oraz oświetlenie tablicy rejestracyjnej. Dodatkowo od 2019 r. obowiązuje dyrektywa unijna R48, która wymaga dla przyczep powyżej 1,3 m szerokości dodatkowych świateł obrysowych. Wszystkie te wymogi spełnia właśnie omawiane złącze 7-pin.
Checklista przed pierwszym wyjazdem
- Kable poprowadzone w peszelach, mocowanie co 30-40 cm, gumowe przepusty w otworach ramy.
- Masa osobnym przewodem 1,5 mm² do czystego metalu, zabezpieczona lakierem lub smarem.
- Wszystkie połączenia wykonane złączkami Scotchlok lub przez lutowanie, z rurką termokurczliwą.
- Test miernikiem: brak zwarć, napięcie 12,4-14,4 V na każdym pinie przy pracującym silniku.
- Wizualna kontrola lamp: oznaczenie E, czyste klosze, sprawne uszczelki.
- Przejazd próbny 50 km w dzień, ponowna kontrola opasek zaciskowych i stanu kostek.
Źródła danych i regulacji: norma ISO 1724 (Połączenia elektryczne między pojazdami ciągnącymi a przyczepami 7-pinowe złącze 12 V), Rozporządzenie Ministra Infrastruktury z 31.12.2002 r. (Dz.U. 2003 nr 32 poz. 262 z późn. zm.), dyrektywa unijna R48 (ECE R48 przepisy dotyczące instalacji oświetleniowej pojazdów), dane techniczne producentów oświetlenia pojazdowego, instrukcje montażowe wiązek elektrycznych do przyczep towarowych publikowane przez Stowarzyszenie Techniczne Motoryzacji (www.stm.pl).
