Instalacja CO PEX: schemat krok po kroku

Wybór systemu ogrzewania potrafi sparaliżować nawet kogoś, kto czytał dziesiątki poradników - bo każdy ma swoje ograniczenia, każdy kosztuje inaczej i każdy inaczej reaguje na realia polskiego domu. Schemat instalacji CO z rur PEX to dziś najczęściej poszukiwany punkt wyjścia, łączący elastyczność tworzywa z prostotą montażu, ale samo PEX nie rozwiązuje pytania, jaki obieg wybrać - rozdzielaczowy, podłogowy, jednorurowy czy dwururowy. Poniżej konkretne warianty, ich mechanizmy, realne koszty i momenty, w których dany system zawodzi.

• Schemat instalacji CO z PEX: rozdzielacz i piony
• Schemat ogrzewania podłogowego PEX w praktyce
• Schemat PEX dla grzejników: jednorurowy czy dwururowy
• Najczęstsze błędy przy projektowaniu instalacji PEX
• Checklista doboru instalacji CO z PEX
• Kompatybilność ze źródłem ciepła
• Porównanie kosztów w przeliczeniu na m²

Schemat instalacji CO z PEX: rozdzielacz i piony

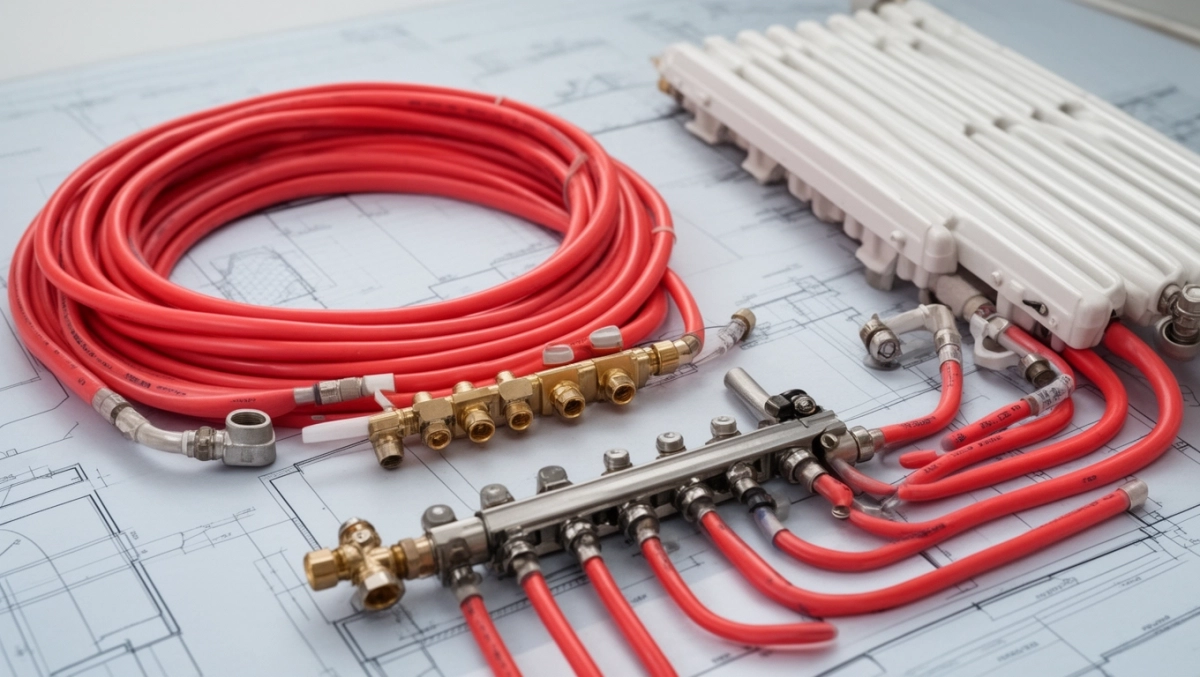

System rozdzielaczowy opiera się na jednej lub kilku belkach zbiorczych, od których odchodzą niezależne obwody do każdego grzejnika. Rury PEX prowadzone w szlichcie podłogowej mają z reguły 16×2 lub 20×2 mm, a ich długość od rozdzielacza do grzejnika nie powinna przekraczać 15 m, bo przy większych odległościach spadki ciśnienia zaczynają zaburzać równomierność nawiewu ciepła.

Wyobraź sobie kondygnację, na której rozdzielacz leży w szafce w korytarzu. Od niego odchodzi osiem par rur (zasilanie i powrót) - po jednej parze do każdego pomieszczenia. Każdy obieg ma swój zawór regulacyjny, więc temperatura w sypialni i łazience ustawia się niezależnie. Taki układ wytrzymuje ciśnienie robocze do 6 bar przy temperaturze zasilania 70-80°C, a zgodnie z PN-EN 12828 należy go zabezpieczyć naczyniem wzbiorczym i zaworem bezpieczeństwa.

Co zyskujesz, a co tracisz

Podstawową korzyścią jest łatwa modernizacja - wyłączasz jedną parę, a reszta domu grzeje dalej. W razie awarii wymieniasz odcinek od rozdzielacza do grzejnika bez konieczności kucia ścian. W domu 150 m² z dwoma kondygnacjami potrzebujesz zwykle jednego rozdzielacza na piętrze i jednego na parterze, a łączna długość rur PEX oscyluje w granicach 800-1200 m.

Rozdzielacz zajmuje ok. 60-80 cm szerokości ściany i wymaga dostępu serwisowego. W małych korytarzach lepiej sprawdza się szafka podtynkowa.

Schemat ogrzewania podłogowego PEX w praktyce

Ogrzewanie podłogowe z rur PEX 16×2 układa się w dwóch geometrycznych wariantach: meandrze (wężownica „tam i z powrotem") oraz spirali (ślimak). Meander daje nierównomierny rozkład temperatury - pierwsze metry pętli są cieplejsze, ostatnie chłodniejsze - dlatego sprawdza się w wąskich, prostokątnych pokojach. Spirala utrzymuje stałą różnicę temperatury między zasilaniem a powrotem, ponieważ rura zasilająca i powrotna biegną naprzemiennie.

Standardowy krok rozstawu to 15, 20 lub 25 cm. Gęstszy rozstaw (10-15 cm) stosuje się przy strefach brzegowych przy oknach, rzadszy (25-30 cm) w strefach komfortu. Temperatura zasilania podłogówki rzadko przekracza 45°C, a temperatura powierzchni podłogi powinna mieścić się w przedziale 26-29°C dla pomieszczeń mieszkalnych - powyżej 30°C pojawia się dyskomfort i nadmierna konwekcja.

Dlaczego to działa

Grzanie podłogowe przekazuje ciepło przez promieniowanie, a nie konwekcję - stopy oddają ciepło do powietrza zamiast je intensywnie pobierać. Efekt: przy obniżeniu temperatury w pomieszczeniu o 2-3°C odczuwalny komfort pozostaje taki sam, a zużycie energii spada o 10-15% w porównaniu z klasycznymi grzejnikami. Warstwa wylewki nad rurami powinna mieć 4,5-6,5 cm, żeby ciepło rozchodziło się równomiernie i nie powstawały pasy termiczne.

Przy podłogówce nie stosuje się grubych dywanów ani mebli bez nóżek - blokują oddawanie ciepła i tworzą lokalne przegrzanie. Na materiał podłogowy najlepiej sprawdza się kamień, terakota lub deska warstwowa o niskim oporze cieplnym.

Kiedy podłogówka nie ma sensu

Wysokie pomieszczenia z dużą ilością przeszkleń (powyżej 3,5 m) wymagają intensywnej konwekcji, którą daje grzejnik, a nie powolne promieniowanie podłogowe. Podłogówka zawodzi też w domach z pompą ciepła o niskim współczynniku SCOP, gdy temperatura źródła ciepła nie pozwala osiągnąć stabilnych 35°C na zasilaniu.

Schemat PEX dla grzejników: jednorurowy czy dwururowy

W układzie jednorurowym wszystkie grzejniki podłączone są szeregowo do jednego rurociągu. Woda przepływa przez pierwszy grzejnik, oddaje część ciepła, trafia do drugiego, trzeciego... Temperatura maleje z każdym obiegiem, więc ostatni grzejnik w gałęzi musi być fizycznie większy - nawet o 50-80% niż pierwszy. Klasyczny szereg „10-10-10-10" nie zadziała poprawnie bez przekalibrowania.

Dwururowy system zamyka każdy grzejnik między zasilaniem a powrotem - woda wchodzi do kaloryfera zawsze z tą samą temperaturą, niezależnie od pozycji w obiegu. To dlatego grzejniki mogą mieć jednakową wielkość, a regulacja termostatyczna działa w całym domu tak samo skutecznie. Wymaga dwóch rur do każdego grzejnika, więc materiału zużyjesz o 20-30% więcej.

Mechanizm regulacji

Termostatyczny zawór grzejnikowy działa na zasadzie zmiany oporu przepływu. Czujnik woskowy lub cieczowy reaguje na temperaturę pomieszczenia - gdy robi się ciepło, trzpień zaworu zmniejsza przekrój, ograniczając przepływ. W jednorurowym układzie zwiększenie oporu na jednym grzejniku zaburza pracę całej gałęzi, dlatego wymaga tak zwanych zaworów dynamicznych z bypassem.

Jednorurowy system jest tańszy w montażu, ale w domu z kilkunastoma grzejnikami staje się trudny do zbilansowania. Po dwóch, trzech sezonach eksploatacji użytkownicy zauważają, że ostatnie grzejniki ledwo ciepłą, a pierwsze grzeją na maksa.

Dwururowy z rozdziałem pionowym

W domu wielokondygnacyjnym spotykasz jeden pion zasilający i jeden powrotny, od których odchodzą gałęzie poziome. Na każdym piętrze możesz zamontować zawory odcinające i wodomierze, co ułatwia rozliczanie ciepła w budynku z kilkoma lokalami. Według Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki, instalacja c.o. musi umożliwiać indywidualną regulację w każdym pomieszczeniu - dwururowy układ spełnia ten wymóg bez dodatkowych kompromisów.

Kiedy wybrać który

Schemat jednorurowy ma sens przy modernizacji starej instalacji, gdzie liczy się każdy metr rury i ograniczony budżet. Sprawdza się w domach z 4-6 grzejnikami na jednej gałęzi, gdzie różnice temperatury da się wyrównać większą powierzchnią ostatniego kaloryfera. Dwururowy system wybieraj zawsze, gdy planujesz gruntowną termomodernizację, kilka stref grzewczych albo współpracę z pompą ciepła - niska temperatura zasilania wymaga precyzyjnej regulacji, którą dwururowy układ zapewnia z marszu.

Najczęstsze błędy przy projektowaniu instalacji PEX

Za małe średnice rur to pląga XXI-wiecznych instalacji. Projektant przyjmuje 16×2 mm do grzejnika o mocy 2000 W, rura nie jest w stanie przenieść wymaganego strumienia ciepła, a kaloryfer grzeje słabo mimo otwartego zaworu. Zasada jest prosta: do pojedynczego grzejnika o mocy do 1500 W wystarczy 16×2, powyżej 1500 W lepiej zastosować 20×2 lub dwa równoległe odcinki 16×2.

Brak zaworów odcinających na rozdzielaczu utrudnia serwis. Jeśli chcesz wymienić grzejnik w łazience, musisz opróżnić całą instalację. Zawory kulowe na każdym obwodzie powinny być standardem, nie luksusem.

Zapomnienie o kompensacji wydłużeń termicznych powoduje, że długie proste odcinki rur PEX w wykładzinie podłogowej zaczynają pracować - wylewka pęka, pojawiają się trzaski. Rozwiązaniem jest prowadzenie rur w łukach lub stosowanie peszel ochronnych, które przejmują naprężenia.

Według normy PN-EN 1264, rury ogrzewania podłogowego PEX muszą być układane w ten sposób, aby zapewnić im możliwość kompensacji wydłużeń cieplnych - najczęściej poprzez łagodne łuki w planie pętli.

Checklista doboru instalacji CO z PEX

• Powierzchnia domu: do 120 m² - rozdzielacz wystarczy na jednej kondygnacji; powyżej 150 m² - rozdzielacz osobny na każdą kondygnację lub system z pionem.
• Źródło ciepła: kocioł na paliwo stałe współpracuje dobrze z każdym układem; pompa ciepła wymaga układu niskotemperaturowego (podłogówka lub grzejniki o zwiększonej powierzchni w układzie dwururowym).
• Budżet: ograniczony - jednorurowy z grzejnikami panelowymi; średni - dwururowy rozdzielaczowy; wysoki - podłogówka z rozdzielaczami.
• Planowane remonty: układ rozdzielaczowy pozwala wymienić fragmenty bez kucia ścian; układ jednorurowy w szlichcie ściennej wymaga rozbiórki przy każdej awarii.
• Wysokość pomieszczeń: standardowe 2,5-2,7 m - dowolny system; powyżej 3 m - unikaj podłogówki, postaw na grzejniki z odpowiednią konwekcją.
• Liczba mieszkańców: stała, powtarzalna obecność domowników pozwala precyzyjnie zaprojektować strefy; częste wietrzenie i nocne wychłodzenia wymagają szybkiej reakcji układu - dwururowy z szybką regulacją sprawdza się lepiej.

Kompatybilność ze źródłem ciepła

Pompa ciepła najlepiej współpracuje z ogrzewaniem podłogowym, bo oba systemy operują na niskich temperaturach 30-40°C. Gdy chcesz zachować grzejniki, wybieraj te o zwiększonej powierzchni (np. 1800 W przy 50/40°C zamiast 75/65°C). Kocioł kondensacyjny na gaz osiąga sprawność powyżej 95% właśnie w niskotemperaturowych instalacjach, więc zarówno podłogówka, jak i grzejniki w układzie dwururowym będą pasować.

Kocioł na paliwo stałe - zwłaszcza na węgiel lub drewno - wymaga wysokich temperatur zasilania 65-80°C. W takim układzie podłogówka potrzebuje mieszacza, a grzejniki działają sprawnie bez żadnych dodatków. Ogrzewanie grawitacyjne, wciąż popularne na terenach wiejskich, toleruje nawet drobne błędy w schemacie, ale przy pompie obiegowej każdy milimetr średnicy rury ma znaczenie.

Porównanie kosztów w przeliczeniu na m²

Schemat instalacji CO z PEX schemat to nie pytanie o jeden konkretny rysunek, lecz o wybór między pięcioma fundamentalnymi topologiami, z których każda ma inne wymagania wobec średnic, długości obwodów i źródła ciepła. Rozdzielacz daje niezależność obwodów, podłogówka oszczędza energię, jednorurowa jest tania ale trudna w regulacji, dwururowa zaspokoi wymagania pomp ciepła, a pionowa z rozdziałem poziomym obsłuży wielopiętrowe budynki z indywidualnym rozliczaniem.

Kluczem do decyzji pozostaje pytanie, jak intensywnie chcesz regulować temperaturę w każdym pomieszczeniu - od tego zależy wybór między prostą gałęzią jednorurową a rozbudowaną belką rozdzielaczową. Pamiętaj o trzech żelaznych zasadach: dobierz średnicę rury do mocy grzejnika, nie przekraczaj 15 m długości obwodu w układzie rozdzielaczowym, zapewnij zawory odcinające na każdym odgałęzieniu. Reszta to kwestia budżetu i planu domu.

Pobierz checklistę doboru instalacji - zaznacz swoje odpowiedzi, skonsultuj z instalatorem posiadającym uprawnienia SEP, a schemat wykona się sam w głowie.

Źródła danych i normy: PN-EN 12828 (instalacje grzewcze w budynkach - projektowanie), PN-EN 1264 (ogrzewanie podłogowe), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późn. zm.), dane cenowe na podstawie analiz rynkowych 2024/2025 z portali branżowych (np. kb.pl, regiodom.pl, forum.budujemydom.pl).
