Jeśli kiedykolwiek stałeś przed wyborem, jak podłączyć bojler do centralnego ogrzewania w domu, wiesz, ile wątpliwości budzi układ zamknięty. Ten system, z naczyniem przeponowym na czele, zapewnia stabilność ciśnienia i bezpieczeństwo, ale wymaga precyzyjnego schematu. W tym artykule rozłożymy na części pierwsze podstawy takiego układu, kluczowe elementy podłączenia bojlera, rolę naczynia przeponowego oraz krok po kroku montaż, byś uniknął pułapek i cieszył się niezawodną ciepłą wodą.

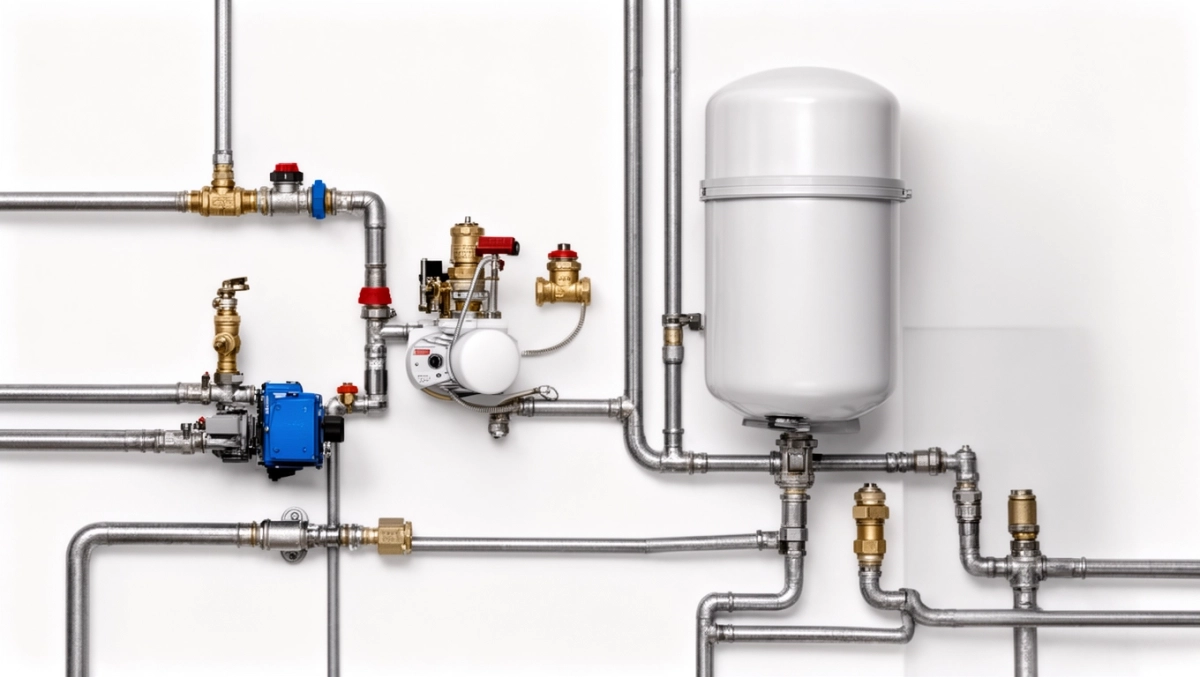

bojlera układ zamknięty schemat instalacji co zamkniętej

Podstawy układu zamkniętego CO z bojlerem

Układ zamknięty centralnego ogrzewania różni się od otwartego brakiem stałego kontaktu wody z powietrzem, co minimalizuje utlenianie i korozję rur. W takim systemie bojler dostarcza ciepłą wodę użytkową, czerpiąc energię z obiegu grzewczego. Ciśnienie utrzymywane jest na poziomie 1-1,5 bara dzięki naczyniom przeponowym, co zapobiega wrzeniu wody nawet przy wysokich temperaturach. Bojler podłączany jest równolegle do kotła, z własnym obiegiem wymuszonym pompą. Ta konfiguracja pozwala na efektywny rozkład ciepła bez strat na parowanie.

Woda w układzie zamkniętym krąży w hermetycznej pętli, co wydłuża żywotność instalacji nawet o kilkadziesiąt procent w porównaniu do systemów otwartych. Bojler akumuluje ciepło z kotła, oddając je do wody zimnej na bieżąco. Kluczowe jest dopasowanie mocy kotła do zapotrzebowania bojlera, by uniknąć przegrzewania. System ten sprawdza się w domach z podłogówką lub grzejnikami, gdzie stabilność parametrów jest priorytetem. Rozszerzalność cieplna wody kompensowana jest przez specjalne naczynia.

Porównanie układów zamkniętego i otwartego

W zamkniętym układzie ciśnienie stabilizuje pracę, podczas gdy otwarty naraża na wahania. Poniższy wykres ilustruje różnice w stratach ciepła w zależności od temperatury pracy.

Zobacz także: Kto odpowiada za instalację CO w bloku?

Układ zamknięty z bojlerem wymaga initialnego odpowietrzenia i kontroli ciśnienia, co staje się rutyną po kilku miesiącach. Bojler zazwyczaj ma wbudowany wymiennik ciepła, który izoluje wodę pitną od grzewczej. To rozwiązanie higieniczne i energooszczędne, szczególnie w większych gospodarstwach. Pamiętaj o corocznej inspekcji, by system działał bez zarzutu.

Elementy schematu bojlera w CO zamkniętym

Schemat instalacji bojlera w układzie zamkniętym obejmuje kocioł jako źródło ciepła, bojler z podwójną wężownicą oraz naczynie przeponowe na przewodzie zasilającym. Pompa obiegowa wymusza przepływ przez wymiennik bojlera, a zawór bezpieczeństwa chroni przed nadciśnieniem. Kolektory rozdzielają obieg grzewczy od przygotowania ciepłej wody użytkowej. Rury z tworzyw lub miedzi łączą te komponenty w pętlę bez wycieków.

Zobacz także: Czym wyczyścić instalacje CO? Skuteczne metody 2025

Centralnym elementem jest bojler o pojemności dostosowanej do liczby mieszkańców, np. 100-300 litrów. Naczynie przeponowe, zazwyczaj 10-20% objętości układu, absorbuje rozszerzalność wody. Zawory kulowe umożliwiają izolację bojlera podczas serwisów. Czujniki temperatury i ciśnienia monitorują parametry w czasie rzeczywistym. Filtry magnetyczne wyłapują zanieczyszczenia z obiegu.

  • Kocioł: generuje ciepło dla całego systemu.
  • Bojler: magazynuje i oddaje ciepłą wodę użytkową.
  • Naczynie przeponowe: stabilizuje ciśnienie.
  • Pompa: zapewnia cyrkulację.
  • Zawór bezpieczeństwa: upuszcza nadmiar ciśnienia.
  • Zawór zwrotny: zapobiega cofaniu wody.

Schemat zakłada podłączenie bojlera na powrocie z kotła, by woda była jak najgorętsza. Armatura musi wytrzymywać 10 barów ciśnienia roboczego. Izolacja termiczna rur minimalizuje straty. Ten zestaw elementów tworzy spójny, niezawodny obieg zamknięty.

W nowoczesnych schematach stosuje się regulatory elektroniczne do precyzyjnego sterowania przepływem. To podnosi komfort i oszczędza paliwo. Każdy element musi być certyfikowany pod kątem pracy w zamkniętych systemach.

Podłączenie bojlera do obiegu zamkniętego

Podłączenie bojlera zaczyna się od odgałęzienia z głównego kolektora zasilającego CO, tuż za kotłem. Woda gorąca wpływa do górnej wężownicy bojlera, oddając ciepło, a wychładzona wraca do powrotu. Pompa dedykowana temu obiegowi montowana jest na zasilaniu, z bypassem dla regulacji. Całość izolowana jest zaworami odcięcia po obu stronach. Schemat zakłada równoległe połączenie z grzejnikami.

Schemat w tabeli

Punkt podłączeniaElementFunkcja
1 - Zasilanie z kotłaZawór kulowyOdcięcie
2 - Wejście do bojleraPompa obiegowaCyrkulacja
3 - Wyjście z bojleraZawór zwrotnyZapobieganie cofce
4 - Powrót do kotłaZawór bezpieczeństwaOchrona ciśnienia

Grubość rur dobiera się do mocy: 3/4 cala dla standardowych bojlerów. Podłączenie zimnej wody do bojlera odbywa się od dołu, z zaworem antyskroplinowym. Obieg CWU musi być zabezpieczony przed legionellą przez okresowe podgrzewanie. Ten układ zapewnia priorytet CWU nad CO w sterowniku.

Przy podłączaniu uwzględnij spadek ciśnienia na pompie, dobierając ją o 20% mocniejszą. Izolacja akustyczna tłumi hałas cyrkulacji. Schemat rysuje się symetrycznie, z symetrycznymi odnogami dla równomiernego przepływu.

W domach z buforami bojler integruje się z nimi poprzez osobny wymiennik. To komplikuje schemat, ale zwiększa wydajność. Zawsze sprawdzaj szczelność połączeń przed zalaniem układu.

Rola naczynia przeponowego w schemacie

Naczynie przeponowe to serce układu zamkniętego, dzielące przestrzeń na część gazową z azotem i wodną membraną. Przy nagrzewaniu wody jej objętość rośnie o 4% na 100°C, co nacisk na membranę kompresuje gaz, stabilizując ciśnienie. Montowane na zimnym dopływie, blisko najwyższego punktu instalacji. Pojemność dobiera się jako 10-20% objętości wody w układzie. Bez niego system groziłby pęknięciem rur.

Membrana przeponowa zapobiega mieszaniu wody z gazem, co eliminuje korozję. Przed napełnieniem azotuje się je do 1,5 bara. Kontrola ciśnienia nastawnego co rok jest obowiązkowa. W schemacie naczynie łączy się sztywno, bez zaworów po drodze. To element pasywny, nie wymagający prądu.

W dużych instalacjach stosuje się kilka naczyń równolegle dla redundancji. Ich lokalizacja wpływa na efektywność: im wyżej, tym lepiej. Naczynie absorbuje też uderzenia hydrauliczne od pomp. W bojlerowym schemacie chroni cały obieg CWU.

Przy wymianie bojlera kalibruj naczynie na nowo, mierząc objętość układu. To prosty zabieg, dający lata spokoju. Schemat bez poprawnego naczynia to ryzyko awarii.

Nowoczesne naczynia mają manometry wbudowane, ułatwiając diagnostykę. Ich rola wykracza poza kompensację – stabilizują pracę regulatorów.

Zawory i armatura w instalacji bojlera

Zawory kulowe pełnią funkcję odcięcia bojlera od obiegu, umożliwiając serwis bez opróżniania całego układu. Zawór bezpieczeństwa, nastawiony na 3 bary, automatycznie upuszcza nadmiar, montowany na zasilaniu. Zawory zwrotne zapobiegają termicznemu sifonowaniu wody z bojlera. Zawory mieszające regulują temperaturę na wyjściu CWU do 55°C. Armatura mosiężna lub ze stali nierdzewnej wytrzymuje agresywną wodę.

  • Zawór bezpieczeństwa: ochrona przed eksplozją.
  • Zawór zwrotny: kierunek przepływu.
  • Zawór kulowy: izolacja sekcji.
  • Zawór termostatyczny mieszający: komfort CWU.
  • Zawór antyskroplinowy: na zimnej wodzie.
  • Zawór spustowy: opróżnianie.

W schemacie zawory grupuje się w grupach bezpieczeństwa blisko bojlera. Zawór różnicowy w obiegach priorytetowych zapewnia pierwszeństwo CWU. Armatura z gwintami wewnętrznymi ułatwia montaż. Regularne sprawdzanie szczelności zapobiega wyciekom.

Zawory elektromagnetyczne w sterowanych systemach automatyzują przełączanie. Ich dobór zależy od przepływu: DN20 dla bojlerów domowych. Armatura musi być oznaczona PN10 lub wyższym. To detale decydujące o trwałości.

W instalacjach z rekuperacją zawory odcinają obieg poza sezonem. Ich precyzyjne ustawienie minimalizuje straty energii. Schemat armatury rysuje się jako sieć zabezpieczeń.

Krok po kroku montaż schematu bojlera

Pierwszy krok to zaplanowanie schematu na papierze, uwzględniając odległości i spadki rur. Zamontuj kocioł i kolektory, potem odgałęź linię do bojlera z zaworami kulowymi. Umieść pompę na zasilaniu do bojlera, z manometrem za nią. Podłącz wężownicę bojlera, sprawdzając kierunek strzałek na zaworach zwrotnych. Napełnij układ wodą, kontrolując ciśnienie na 1,2 bara.

Szczegółowa sekwencja montażu

  1. Rysuj schemat i dobierz elementy.
  2. Montuj armaturę na kotle.
  3. Instaluj bojler na stabilnym postumencie.
  4. Podłącz rury z izolacją.
  5. Montuj naczynie przeponowe na górze.
  6. Odpowietrz i przetestuj.

Trzeci etap to instalacja naczynia przeponowego na najwyższym punkcie, z zaworem do azotowania. Podłącz sterownik do pompy i czujników. Przetestuj obieg suchy, bez wody, obracając pompę ręcznie. Zalewaj powoli od dołu, odpowietrzając punkty. Uruchom kocioł na niskiej temperaturze, obserwując parametry.

Czwarty krok: kalibracja zaworu bezpieczeństwa i nastawy mieszacza. Sprawdź przepływ CWU, mierząc temperaturę na kranach. Izoluj wszystkie rury termicznie i akustycznie. Dokumentuj ciśnienia i daty. Ten proces trwa 1-2 dni dla wprawnego instalatora.

Ostatnio przetestuj priorytet CWU, symulując pobór. Dostosuj prędkość pompy do minimalnego hałasu. Montaż kończy się protokołem szczelności. System gotowy do eksploatacji.

W domach istniejących minimalizuj cięcia ścian, używając złączek zaciskowych. Krok po kroku buduje pewność działania.

Typowe błędy w schemacie CO zamkniętego

Najczęstszym błędem jest niewłaściwa pojemność naczynia przeponowego, co prowadzi do spadku ciśnienia poniżej 0,8 bara lub skoków powyżej 2,5. Montaż naczynia na powrocie zamiast zasilania zaburza kompensację. Brak zaworu zwrotnego pozwala na cofanie zimnej wody do bojlera, obniżając wydajność. Zbyt cienkie rury powodują duże spadki ciśnienia i słaby przepływ CWU.

  • Niedopasowana pompa: przegrzewanie lub zimna woda.
  • Brak izolacji: straty ciepła do 20%.
  • Nieodpowietrzony układ: hałas i korozja.
  • Zły priorytet w sterowniku: zimne grzejniki przy poborze CWU.
  • Brak filtra: osady w wymienniku bojlera.

Pomijanie zaworu bezpieczeństwa naraża na awarie. Nastawienie mieszacza powyżej 60°C grozi oparzeniami. Montaż bojlera zbyt daleko od kotła zwiększa straty na rurach. Ignorowanie rozszerzalności w doborze rur stalowych powoduje pęknięcia.

Błąd w schemacie to też brak bypassu przy pompie, blokujący obieg przy awarii. Zbyt wysokie ciśnienie initialne niszczy membranę naczynia. Te pomyłki ujawniają się po roku, kosztując czas i pieniądze. Precyzja w planowaniu eliminuje ryzyka.

Inny częsty lapsus: podłączenie zimnej wody bez reduktora ciśnienia, co uszkadza bojler. Schemat bez symetrii odgałęzień powoduje nierówny rozkład ciepła. Unikaj ich, weryfikując na etapie projektu.
