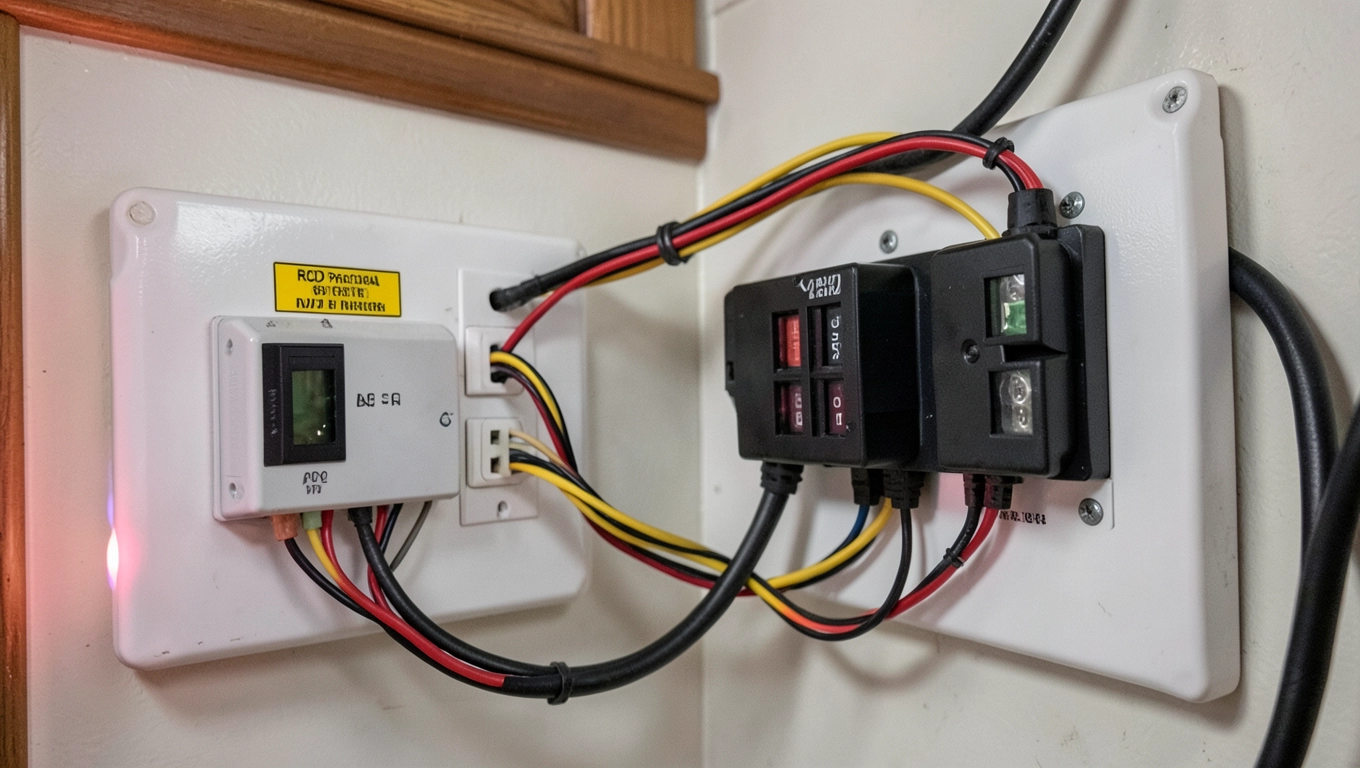

Instalacja 230V w kamperze – schemat, zabezpieczenia i bezpieczny montaż

Zbyt wiele osób kończy montaż instalacji 230V w kamperze z drżącym sercem: gniazdka niby działają, ale czy na kempingu w Norwegii nie porazi nikogo prąd przy dotknięciu karoserii? Czy różnicówka naprawdę odetnie zasilanie, gdy do przewodu ochronnego wpadnie woda? Ten tekst rozbija temat do poziomu, na którym nie trzeba zgadywać, tylko świadomie dobrać przewody, zabezpieczenia i przetwornicę pod konkretny układ pojazdu, z uwzględnieniem realnej mocy, długości tras kablowych i normy PN-HD 60364. Idziemy od przekrojów, przez ochronę przeciwporażeniową, aż po konfigurację gniazd 230V, tak żeby instalacja przeszła odbiór bez nerwów i żeby można było z niej korzystać cały rok, od Lazurowego Wybrzeża po Lofoty w grudniu.

• Przekroje kabli i zabezpieczenia w instalacji 230V kampera
• Różnicówka, uziemienie i ochrona przed odwróconą polaryzacją
• Przetwornica czystej sinusoidy i gniazda 230V w kamperze

Przekroje kabli i zabezpieczenia w instalacji 230V kampera

Przekrój kabla w obwodzie 230V w kamperze to nie pole do optymalizacji „na oko". Zbyt cienki przewód nagrzewa się pod obciążeniem, a izolacja w zamkniętej przestrzeni meblowej potrafi zacząć się rozkładać szybciej niż w domu, bo temperatura rośnie od promieni słonecznych wpadających przez okno dachowe. Dlatego projektowanie zaczyna się od zsumowania mocy wszystkich odbiorników, które mogą pracować jednocześnie, i przeliczenia prądu dzieląc waty przez napięcie.

Przy mocy ciągłej 2000 W płynie prawie 9 A, ale przetwornica czystej sinusoidy potrafi chwilowo pobrać znacznie więcej, zwłaszcza gdy lodówka kompresorowa startuje w tym samym momencie co ekspres na kawę. Bezpiecznik nadprądowy po stronie 230V dobiera się więc z marginesem około 25% ponad prąd znamionowy, a przekrój przewodu tak, by spadek napięcia na trasie nie przekroczył 3%. W praktyce oznacza to miedziany przewód LGY 3×2,5 mm² dla typowych gniazdek ogólnych i 3×4 mm² dla obwodu z mikrofalówką lub suszarką.

Po stronie niskiego napięcia zasada jest podobna, lecz konsekwencje błędu bywają poważniejsze: prąd płynie wielokrotnie wyższy, więc i straty cieplne rosną z kwadratem natężenia. Stąd w opisach profesjonalnych buildów pojawia się kable 25 mm² między akumulatorem LiFePO4 200 Ah a przetwornicą 2000 W, zamiast popularnego 16 mm² widywanego w amatorskim wykonaniu. Ciepło w wiązce to cichy zabójca akumulatorów i izolacji.

Tabela przekrojów i zabezpieczeń dla obwodów 12 V i 230 V

Bezpiecznik 150 A między akumulatorami to nie przesada, lecz konieczność przy prądach szczytowych, jakie potrafi generować Valeo 180 A w Ducato. Wartość 250 A, którą czasem sugerują fora, prowadzi do sytuacji, w której przewód 16 mm² zdąży się stopić, zanim topik zdąży zadziałać. Mechanizm jest prosty: bezpiecznik chroni przewód, nie urządzenie, więc dobiera się go do najsłabszego elementu w torze, a ten stanowi właśnie izolacja.

Bezpiecznik MPPT a realny prąd ładowania

Regulator MPPT klasy 100/30 potrafi w szczycie dostarczyć 30 A, ale w polskich warunkach letnich realnie płynie 22-26 A, a zimą w Skandynawii spada do 8-14 A. Bezpiecznik 50 A na linii MPPT-akumulator chroni więc przewód 10 mm² przed zwarciem, a nie przed przeciążeniem w normalnej pracy. To częsty błąd: montażyści dobierają bezpiecznik „równy prądowi maksymalnemu regulatora", przez co w razie awarii topika nie ma, kto odciąć prądu.

Różnicówka, uziemienie i ochrona przed odwróconą polaryzacją

Instalacja 230V w kamperze różni się od domowej jednym drobiazgiem, który elektrycy z bagażem doświadczeń z budów zwykle pomijają: obudowa pojazdu jest metalowa, często mokra od deszczu, a użytkownik dotyka jej boso w klapkach na kempingu. To dlatego ochrona przeciwporażeniowa musi być podwójna, fizyczna izolacja plus wyłącznik różnicowoprądowy o czułości 30 mA, a nie wyłącznie nadprądowy, jak w sieci TN-C za rozdzielnią osiedlową.

Różnicówka działa na prostej zasadzie: porównuje prąd w przewodzie fazowym i neutralnym, a gdy różnica przekroczy 30 mA, odcina zasilanie w czasie krótszym niż 30 ms. Mechanizm ten wykrywa nawet niewielki upływ przez ciało człowieka, zanim porażenie stanie się niebezpieczne. Warunek jest jeden: różnicówka musi być prawidłowo podłączona, czyli z Live do zacisku L, Neutral do N, a przewód ochronny PE osobno do szyny. Pomylenie L i N nie tylko wywołuje fałszywe alarmy, lecz także pozbawia ochrony gniazdka.

Odwrócona polaryzacja w gniazdku kempingowym to plaga, z którą mierzy się niemal każdy podróżnik. Tester z neonówką kosztuje kilkanaście złotych, a potrafi wykryć zamianę L i N, brak uziemienia czy napięcie na przewodzie ochronnym. Wtykanie przetwornicy bez sprawdzenia zasilania na kempingu to jak picie wody z nieznanego strumienia: czasem się uda, czasem popłynie 230 V po karoserii.

Trzy warianty uziemienia kampera

Wybór wariantu zależy od stylu podróżowania. Kilka nocy w roku na sprawdzonych kempingach z własnym słupkiem wystarczy wariant 2, podróżnik sezonowy w Skandynawii z niemieckimi i skandynawskimi przyłączami CEE powinien docenić transformator separujący, a właściciel kampera stacjonującego pod własnym domem może pozwolić sobie na szpilę w grunt.

Przetwornica czystej sinusoidy i gniazda 230V w kamperze

Przetwornica napięcia to serce instalacji 230V w kamperze, ale wbrew pozorom nie chodzi o samą moc, lecz o kształt napięcia wyjściowego. Czysta sinusoida o częstotliwości 50 Hz jest tym, czego oczekują silniki indukcyjne w lodówkach kompresorowych, pompach obiegowych webasto czy zasilaczach laptopów z aktywnym PFC. Tanie przetwornice z modyfikowaną sinusoidą (schodki) powodują, że silniki grzeją się, transformatory brzęczą, a elektronikę potrafi po prostu zresetować w pół słowa.

Przetwornica 2000 W z zapasem mocy szczytowej 4000 W przez 2-3 sekundy obsłuży rozruch lodówki i ekspresu jednocześnie, o ile akumulator LiFePO4 200 Ah jest w stanie oddać prąd ciągły 100 A. Właśnie dlatego w specyfikacji pakietu akumulatorów tak ważny jest parametr continuous discharge, a nie tylko nominalna pojemność. Mechanizm jest prosty: przetwornica pobiera z akumulatora prąd wyższy niż jej moc na wyjściu, bo sprawność waha się w granicach 88-93%, a przy pełnym obciążeniu pobiera około 220 A z 12 V, by oddać 2000 W przy 230 V.

Priorytetyzacja odbiorników P1, P2 i P3

Kiedy akumulator zbliża się do granicy bezpiecznego rozładowania, nie wszystkie odbiorniki muszą pracować. Dlatego w profesjonalnych buildach stosuje się przekaźniki priorytetowe, które odcinają obwody P3 (gniazdka ogólne, ładowarki USB, oświetlenie dekoracyjne), a zostawiają P1 (lodówka, webasto, oświetlenie ewakuacyjne). Urządzenia dodatkowe z klasy Battery Protect odcinają zasilanie progową wartością napięcia, zwykle 11,8 V dla LiFePO4, zanim BMS wyłączy cały pakiet.

Sztuka polega na tym, by lodówka kompresorowa zostawała zasilana jako ostatnia, bo to ona utrzymuje żywność, a jednocześnie pobiera 35-60 W w trybie pracy, co przy cyklu 30% daje średnio 15-20 W. Taki margines pozwala na 2-3 doby postojowe bez doładowywania w letnich warunkach, o ile panele 2×200 W dostarczą dziennie 600-800 Wh.

Gniazda 230V i rozdzielnica pokładowa

Rozdzielnica w kamperze powinna być osadzona w wentylowanej szafce, z dala od łóżka i przejść, najlepiej przy wejściu lub pod siedziskiem. Schemat ideowy wygląda następująco: zewnętrzny słupek kempingowy CEE17 (niebieskie gniazdo 16 A, trzy fazy nie, dwie tak) → wyłącznik główny 16 A → różnicówka 30 mA → wyłączniki nadprądowe B16 dla obwodów gniazd i B10 dla oświetlenia 230V → gniazda.

• Gniazdo ogólne przy siedzisku: 3×2,5 mm², zabezpieczenie B16, przewód PE podłączony do szyny wyrównawczej.
• Gniazdo kuchenne (do mikrofalówki, blendera): 3×4 mm², zabezpieczenie B20, osobny obwód, by nie przeciążyć pozostałych.
• Gniazdo w łazience (suszarka, golarka): 3×2,5 mm², B16, z dala od wody, klasa szczelności IP44.
• Gniazdo zewnętrzne przy drzwiach: IP55, połączone z resztą przez to samo zabezpieczenie, ale z wyłącznikiem lokalnym.

Klasa szczelności gniazdek w kamperze to nie marketing, lecz wymóg fizyki. Para wodna z gotowania, deszcz przy otwartych drzwiach, skropliny z okien potrafią w ciągu tygodnia pokryć gniazdo warstwą wilgoci przewodzącej. Standard CEE17 dla przyłącza kempingowego oraz IP44 dla gniazd wewnętrznych to minimum, które określa norma PN-EN 60309.

Ładowarka pokładowa i tryb pracy na kempingu

Ładowarka 230V/12V klasy 30 A potrafi w 6 godzin napełnić akumulator LiFePO4 200 Ah do 90% pojemności, o ile akumulator nie jest głęboko rozładowany. W praktyce kempingowej oznacza to, że jedno podłączenie do prądu na noc resetuje cały system energetyczny. Ważne, by ładowarka obsługiwała profil CC-CV dedykowany dla LiFePO4, z napięciem końcowym 14,4-14,6 V, a nie klasyczne 14,8 V dla kwasowo-ołowiowych, które degraduje ogniwa.

Tryb pracy na kempingu: priorytet to ładowarka z sieci, przetwornica 230V odłączona. Większość nowoczesnych przetwornic ma wbudowany przekaźnik priorytetowy, który automatycznie przełącza zasilanie gniazdek na zewnętrzną sieć, gdy ta jest dostępna, z opóźnieniem 10-15 s dla stabilizacji. Właściciel kampera nie musi niczego ręcznie przełączać, choć warto mieć wyłącznik główny przy łóżku i przy energobloku, by w razie pożaru odciąć zasilanie jednym ruchem.

Checklist pomiarów po montażu

Przed pierwszym wyjazdem warto zmierzyć cęgami prądowymi realny prąd ładowania z alternatora, a multimetrem napięcie na zaciskach akumulatora przy pracującym silniku. W Ducato z alternatorem Valeo 180 A napięcie powinno ustabilizować się w przedziale 14,0-14,4 V po 10 minutach pracy, a prąd ładowania spaść poniżej 30 A. Jeśli regulator trzyma 14,7 V, BMS w akumulatorze hotelowym odetnie ładowanie, a prąd popłynie w kółko.

Test różnicówki: naciśnij przycisk TEST, różnicówka powinna zadziałać w mniej niż 30 ms. Następnie włącz obwód z żarówką 40 W i dotknij przewodem fazowym bolca uziemienia gniazdka w łazience, symulując upływ. Różnicówka musi wyłączyć zasilanie. Procedura zajmuje 5 minut, a daje pewność, że ochrona działa w realnych warunkach kempingowych, nie tylko na sucho w garażu.

Pamiętaj, że weryfikacja całej instalacji przez elektryka z uprawnieniami SEP po przyjeździe do Polski to formalność, która może uratować ubezpieczenie w razie pożaru. Dokumentacja z pomiarów, schemat rozdzielnicy i protokół z testu różnicówki to trzy rzeczy, które rzeczoznawca poprosi przy likwidacji szkody.

Pułapki zakupowe: BMS bez certyfikatu

LiFePO4 200Ah w kamperze to inwestycja na lata, ale rynek pełen jest pakietów z ogniwami bez dokumentacji i BMS projektowanych pod kątem ceny, nie bezpieczeństwa. Mechanizm awarii: BMS bez certyfikatu CE potrafi nie odciąć prądu przy zwarciu, bo tranzystor MOSFET ma zbyt niski prąd ciągły w stosunku do deklaracji producenta. W efekcie ogniwo przegrzewa się, pęcznieje, w ekstremalnych przypadkach zapala się. Dlatego przy wyborze pakietu warto pytać o raport z testu UN38.3 i numer certyfikatu CE, a nie tylko o cenę za amperogodzinę.

Źródła danych i norm: PN-HD 60364-7-717 (instalacje elektryczne w pojazdach rekreacyjnych), PN-EN 60309 (złącza przemysłowe CEE17), dyrektywa niskonapięciowa 2014/35/UE, materiały dydaktyczne SEP dla grup 1 i 2, karty katalogowe producentów systemów fotowoltaicznych i akumulatorów litowo-żelazowo-fosforanowych. Przy poszukiwaniu kalkulatorów przekrojów kabli i szczegółowych schematów rozdzielnic pomocne są strony producentów złącz oraz repozytoria norm PKN, dostępne pod adresem www.pkn.pl.
