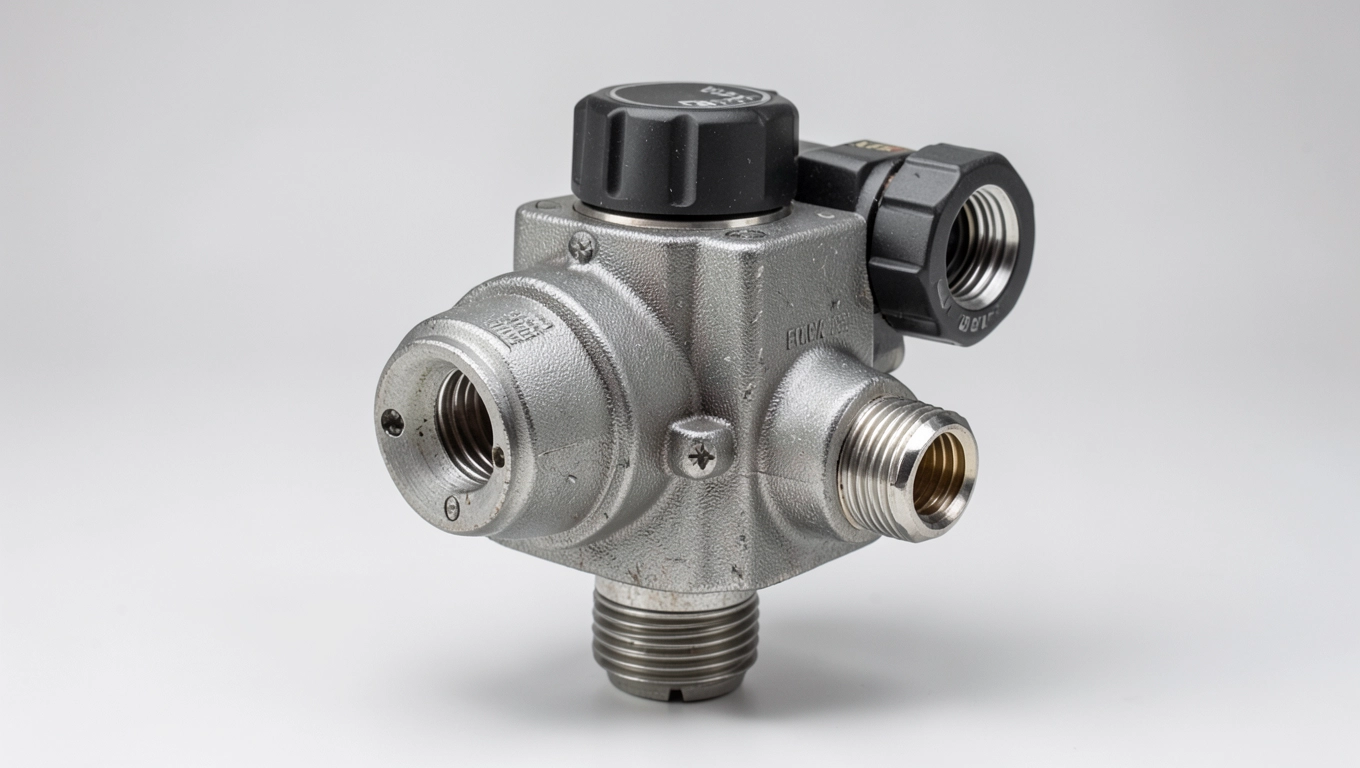

Elektrozawór hydrauliczny z regulacją przepływu – jak dobrać do tokarki

Ciśnienie w układzie hydraulicznym tokarki spada, siłownik podaje nierówno, a wałek wychodzi z tolerancją większą niż zakłada rysunek techniczny. W takim momencie każdy operator wie, że klasyczny zawór dławiący przestaje wystarczać i nasuwa się pytanie o coś bardziej precyzyjnego. Elektrozawór hydrauliczny z regulacją przepływu potrafi utrzymać stałą prędkość siłownika niezależnie od wahań ciśnienia, temperatury czy obciążenia, ale jego zastosowanie bez zrozumienia mechaniki działania potrafi narobić więcej szkody niż pożytku. Poniżej rozkład obu rozwiązań w kontekście obróbki skrawaniem, z konkretnymi liczbami, typowymi błędami i checklistą pozakupową.

• Elektrozawór hydrauliczny z regulacją przepływu a zawór dławiący kluczowe różnice
• Elektrozawór hydrauliczny z regulacją przepływu kiedy warto go zastosować
• Elektrozawór hydrauliczny z regulacją przepływu montaż, diagnostyka i typowe błędy

Elektrozawór hydrauliczny z regulacją przepływu a zawór dławiący kluczowe różnice

Zawór dławiący to najprostszy sposób ograniczania natężenia przepływu oleju w układzie hydraulicznym. W jego wnętrzu znajduje się regulowana szczelina, przez którą medium musi się przecisnąć. Operator pokręcając śrubę zmniejsza lub zwiększa przekrój tej szczeliny, a tym samym reguluje prędkość siłownika. Mechanizm tani, prosty w montażu i niezawodny przy stałych warunkach pracy.

Problem zaczyna się wtedy, gdy obciążenie rośnie. Gdy nóż tokarski wchodzi głębiej w materiał, siła oporu rośnie, ciśnienie za dławikiem skacze w górę, a przepływ oleju przez stałą szczelinę maleje. Siłownik zwalnia, powierzchnia wałka zaczyna falować, a operator kręci śrubą, próbując nadążyć za zmianami. To klasyczny objaw braku kompensacji ciśnieniowej, czyli fundamentalnej cechy odróżniającej zwykły dławik od regulatora z prawdziwego zdarzenia.

Elektrozawór hydrauliczny z regulacją przepływu działa inaczej, ponieważ w jego konstrukcji pracuje dodatkowy zaworek sterujący, reagujący na różnicę ciśnień przed i za dławikiem. Gdy ciśnienie rośnie, zaworek automatycznie przymyka szczelinę dokładnie o tyle, ile trzeba, żeby przepływ pozostał stały. W praktyce oznacza to utrzymanie wydajności w zakresie ±5 procent nawet przy skokach Δp rzędu 20 bar, co przy klasycznym dławiku graniczy z cudem.

Kolejna istotna różnica to reakcja na temperaturę. Olej hydrauliczny zmienia lepkość pod wpływem ciepła, a w obrabiarce temperatura robocza osiąga 50-70°C. Zwykły zawór dławiący nie kompensuje tych zmian, więc po godzinie pracy siłownik podaje wolniej niż na zimno. Regulatory klasy RFC-VU wyposażone w kompensację termiczną utrzymują zadaną wydajność niezależnie od tego, czy układ jest zimny, czy rozgrzany do pełnego cyklu.

Przy cenie pięciokrotnie wyższej niż zwykły dławik, regulator kompensowany musi mieć uzasadnienie ekonomiczne. Tym uzasadnieniem jest powtarzalność obróbki. Jeden odrzucony wałek ze stali nierdzewnej o wartości 80-150 zł zwraca różnicę w cenie zaworu po kilku cyklach, a w produkcji seryjnej to czysta matematyka.

Kiedy różnica cenowa nie ma znaczenia

Istnieją układy, w których kompensacja ciśnienia i temperatury nie wnosi nic, bo warunki pracy są stabilne od początku do końca cyklu. Podawanie stołu szlifierki do płaszczyzn, docisk prasy hydraulicznej, pozycjonowanie suportu w prostym cyklu toczenia poprzecznego. W takich miejscach dławik regulowany spełnia swoją rolę, a wymiana na droższy elektrozawór mija się z celem. Elektrozawór hydrauliczny z regulacją przepływu wymaga bowiem czystego oleju, stabilnego ciśnienia zasilania i regularnej kontroli filtrów, a jego potencjał ujawnia się dopiero przy zmiennym obciążeniu.

Elektrozawór hydrauliczny z regulacją przepływu kiedy warto go zastosować

Decyzja o wymianie dławika na regulator powinna wynikać z konkretnego problemu, nie z chęci modernizacji. Pierwszym sygnałem jest niestabilna prędkość siłownika przy wierceniu głębokich otworów, toczeniu długich wałków albo gwintowaniu. Nóż wchodzi w materiał, moment oporu rośnie, a podanie zwalnia mimo niezmienionej nastawy. Bez kompensacji ciśnieniowej dzieje się to zawsze.

Drugim sygnałem jest zależność jakości powierzchni od temperatury układu. Rano, przy zimnym oleju, wałek wychodzi z chropowatością Ra 1,6 μm, a po dwóch godzinach pracy Ra rośnie do 3,2 μm. To klasyczny efekt zmian lepkości oleju, który kompensowany regulator eliminuje w zarodku. Trzeci sygnał to konieczność utrzymania stałej prędkości posuwu w cyklach automatycznych, gdzie każda sekunda opóźnienia kumuluje się w całkowitym czasie cyklu.

Jeśli odpowiedź na co najmniej trzy pytania brzmi tak, zastosowanie kompensowanego regulatora zwróci się w ciągu kilku tygodni. W tokarkach typu TUE 80 czy TUR 630, gdzie posuw suportu wpływa bezpośrednio na jakość toczenia, taki upgrade zmienia klasę maszyny. Natomiast w starszych tokarkach CUD bez sterowania numerycznego wystarczy precyzyjny zawór dławiący z manometrem kontrolnym, o ile operatorzy rozumieją jego ograniczenia.

Osobny scenariusz stanowią obrabiarki CNC, w których regulator przepływu współpracuje z serwonapędami hydraulicznymi osi obrotowych. Tam kompensacja ciśnienia i temperatury nie jest luksusem, lecz wymogiem technologicznym. Bez niej baza maszyny nie utrzymuje stałego momentu obrotowego, a dokładność pozycjonowania spada o 20-30 procent w porównaniu z warunkami referencyjnymi producenta.

Kiedy regulator kompensowany zaszkodzi

Są też sytuacje, w których regulator RFC-VU nie pomoże, bo problem leży gdzie indziej. Zużyta pompa zębata o obniżonej wydajności, zapchany filtr ssący, nieszczelna instalacja zwracająca olej do zbiornika, albo niewłaściwa lepkość oleju względem temperatury otoczenia. W takich przypadkach żaden zawór nie skompensuje strat, a wymiana regulatora będzie jedynie kosztownym objawem.

Elektrozawór hydrauliczny z regulacją przepływu montaż, diagnostyka i typowe błędy

Sam montaż nie jest skomplikowany, ale wymaga czystości i uwagi. Przyłącza gwintowane należy uszczelnić odpowiednimi pierścieniami elastomerowymi, a moment dokręcenia dobrać do rozmiaru przyłącza. Dla gwintu M20×1,5 to zwykle 35-45 Nm, dla M27×2 wartość rośnie do 60-80 Nm. Przekroczenie momentu skutkuje odkształceniem gniazda zaworu i utratą szczelności już po kilku tygodniach.

Kierunek montażu ma znaczenie w przypadku wersji jednokierunkowych. Strzałka na korpusie wskazuje preferowany kierunek przepływu. Odwrócenie zaworu wbrew oznaczeniu nie zawsze kończy się awarią, ale obniża skuteczność kompensacji i przyspiesza zużycie elementów ruchomych. W wersji dwukierunkowej (oznaczenie VU) montaż jest symetryczny i strzałka informuje jedynie o domyślnym ustawieniu fabrycznym, nie o wymuszeniu kierunku.

Najczęstsze objawy zużycia

Regulator zaczyna szwankować w sposób stopniowy, nie nagły. Pierwszy objaw to konieczność częstszej korekty nastawy. Operator wie, że po każdym rozruchu maszyny trzeba pokręcić śrubą regulacyjną o ćwierć obrotu, żeby przywrócić nominalną prędkość posuwu. To znak, że uszczelka wewnętrznego zaworka kompensacyjnego zaczyna przepuszczać.

Drugi objaw to wzrost temperatury korpusu zaworu. Zdrowy regulator kompensowany grzeje się umiarkowanie, bo dławienie jest precyzyjne i straty energetyczne minimalne. Jeśli obudowa parzy w dotyku przy ciśnieniu 100 bar, znaczy to, że dławik jest nadmiernie otwarty albo zatkane kanały kompensacyjne. Trzeci objaw to niestabilność ciśnienia za zaworem widoczna na manometrze o rozdzielczości 0,5 bar. Zdrowy regulator trzyma zadaną wartość, chory pływa w zakresie ±3 bar.

Diagnostyka krok po kroku

Sprawdzenie poprawności działania regulatora zajmuje piętnaście minut i wymaga manometru o zakresie 0-400 bar oraz stopera. Ustaw nominalną wartość przepływu na zaworze, podłącz manometr za regulatorem, uruchom pompę i odczytaj ciśnienie w biegu jałowym. Następnie obciąż siłownik (np. wprowadź nóż w materiał) i ponownie odczytaj. Różnica ciśnień powinna mieścić się w granicach 1-2 bar, wartość wyższa sygnalizuje zużycie lub zanieczyszczenie zaworka kompensacyjnego.

Drugim testem jest odpowiedź na zmianę temperatury. Rozgrzej układ do 60°C, odczekaj 15 minut na stabilizację lepkości, a następnie powtórz pomiar przepływu przez kalibrowany przepływomierz. Zdrowy regulator kompensowany zmieni wydajność o maksymalnie 3-4 procent, chory o 15-25 procent. Wynik powyżej 10 procent oznacza konieczność regeneracji lub wymiany.

Typowe błędy przy uruchomieniu

Pięć grzechów głównych pojawia się przy montażu regulatora kompensowanego. Pierwszy to brak płukania układu po montażu. Nowy zawór ma czystość fabryczną, ale rury, złączki i rozdzielacz mogą mieć resztki wiórów, opiłków i starego oleju. Płukanie 10-15 minut na obiegu otwartym z filtrem 10 μm chroni zaworek kompensacyjny przed zarysowaniem. Drugi grzech to użycie niewłaściwego oleju. Regulatory precyzyjne wymagają oleju klasy czystości minimum 18/16/13 wg ISO 4406, a zwykły olej mineralny z beczki zwykle tej klasy nie spełnia.

Trzeci błąd to montaż zaworu zbyt blisko źródeł ciepła, na przykład bezpośrednio przy korpusie pompy. Gradient temperatury wzdłuż instalacji sięga wtedy 10-15°C, a kompensacja termiczna regulatora odnosi się do jego własnej obudowy, nie oleju za zaworem. Czwarty grzech to ignorowanie momentu dokręcenia przyłączy, co prowadzi do mikrootworów i podsysania powietrza do układu. Piąty to brak zaworu zwrotnego za regulatorem przy sterowaniu siłownikiem dwukierunkowym, czego konsekwencje opisano wyżej.

Checklista przed zakupem konkretnego modelu

• Zakres przepływu pompy w l/min (pomiar, nie katalog).
• Maksymalne ciśnienie robocze układu, z marginesem bezpieczeństwa 25 procent.
• Wymagana klasa czystości oleju w układzie.
• Typ przyłącza (gwintowane, kołnierzowe, wtykowe) i rozmiar.
• Kierunkowość (jednokierunkowy czy dwukierunkowy VU).
• Zakres temperatur roboczych maszyny w sezonie letnim i zimowym.
• Dostępność części zamiennych i uszczelek regeneracyjnych.
• Zgodność z normą PN-EN ISO 4413 dla układów hydraulicznych.

Ta ostatnia pozycja bywa pomijana, a norma PN-EN ISO 4413 reguluje wymagania bezpieczeństwa dla układów hydraulicznych stosowanych w obrabiaarkach. Zgodność z nią oznacza między innymi, że zawór posiada wymagane oznakowanie ciśnienia maksymalnego, materiały odporne na działanie cieczy hydraulicznych oraz dokumentację z wynikami badań wytrzymałościowych. To nie formalność, lecz realna ochrona przed reklamacjami i wypadkami przy eksploatacji.

Źródła danych technicznych i norm: katalogi producentów hydrauliki obrabiarek, norma PN-EN ISO 4413:2011, instrukcje serwisowe tokarek TUE, TUR i CUD, dokumentacja techniczna regulatorów klasy RFC-VU, poradnik hydrauliki maszynowej P. Bosnyak (WNT), raporty z testów kompensacji ciśnieniowej zaworów regulacyjnych.
