Jak sprawdzić elektrozawór VANOS M50B25 – diagnostyka bez zgadywania

Silnik traci wigor gdzieś między 2500 a 3500 obrotów, szarpie przy spokojnym ruszaniu, kontrolka silnika milczy jakby nigdy nic, a mnożnik VINów na forach każe Ci sprawdzić VANOS. Frustracja narasta, bo objawy wyglądają identycznie jak półtora tuzina innych usterek, a komputer diagnostyczny nie rzuca żadnego kodu. Właśnie dlatego napisałem ten tekst: żebyś po jednym wieczorze z miernikiem i diodą wiedział, czy elektrozawór VANOS w Twoim M50B25 żyje, czy czas go wymienić.

• Objawy uszkodzonego VANOS w M50B25, które łatwo zignorować
• Test elektrozaworu VANOS krok po kroku: miernik, dioda LED, pin 7
• Dlaczego sterownik nie wykrywa usterki VANOS i jak to obejść
• Wymiana solenoidu VANOS M50B25: ceny części i na co uważać

Objawy uszkodzonego VANOS w M50B25, które łatwo zignorować

Najczęstszy scenariusz wygląda tak: silnik odpala bez problemu, na biegu jałowym pracuje miarowo, ale po mocniejszym wciśnięciu gazu pojawia się wyraźne szarpnięcie lub chwilowy „dołek" mocy. Dopóki jeździsz spokojnie, wszystko wygląda poprawnie. Gdzieś powyżej 2500 obrotów krzywa momentu nagle się załamuje, a Ty zaczynasz podejrzewać cewki zapłonowe, przepustnicę albo filtr paliwa. Tymczasem korzeń problemu często leży w elektrozaworze sterującym ciśnieniem oleju w układzie zmiennych faz rozrządu.

Drugim sygnałem bywa metaliczne stukanie zaraz po starcie, słyszalne przez kilka sekund, a potem cichnące. To odgłos tłoczka VANOS, który nie otrzymuje właściwego ciśnienia oleju i uderza o krawędź cylindra. Charakterystyczne jest to, że stukanie pojawia się właśnie wtedy, gdy silnik jest zimny lub gdy olej stracił już swoje właściwości. Po rozgrzaniu bywa cicho, więc wielu kierowców zaczyna szukać problemu w łańcuchu rozrządu albo napinaczu, podczas gdy wystarczyłoby zajrzeć do elektrozaworu.

Trzeci objaw to nierówna praca na biegu jałowym po restarcie silnika. Auto gaśnie przy zatrzymaniu na światłach, obroty falują od 600 do 900, a Ty kręcisz głową, bo akumulator jest świeży, przepustnica czysta, a czujnik pozycji wału daje prawidłowy sygnał. Tutaj kluczowe jest zrozumienie, że jednosilnikowy VANOS w M50B25 reguluje fazy rozrządu tylko w jednym kierunku, więc jego awaria od razu destabilizuje pracę wałków. Sterownik nie widzi tego jako błędu krytycznego, bo sygnał z czujników położenia wału wciąż mieści się w normie.

Tabela: objaw, prawdopodobna przyczyna, pierwszy krok diagnostyczny

Czwarta kwestia, która zaskakuje wielu mechaników: kontrolka silnika świeci, ale skaner OBD-II nie pokazuje żadnego kodu związanego z VANOS. W M50B25 sterownik nie zawsze loguje błąd 212 (usterka elektrozaworu), bo diagnostyka wewnętrzna opiera się na porównaniu sygnałów z obu czujników położenia wału. Gdy jeden z czujników daje odczyt tolerowany przez oprogramowanie, moduł uznaje system za sprawny. Dlatego ręczna weryfikacja solenoidu pozostaje jedyną pewną metodą.

Test elektrozaworu VANOS krok po kroku: miernik, dioda LED, pin 7

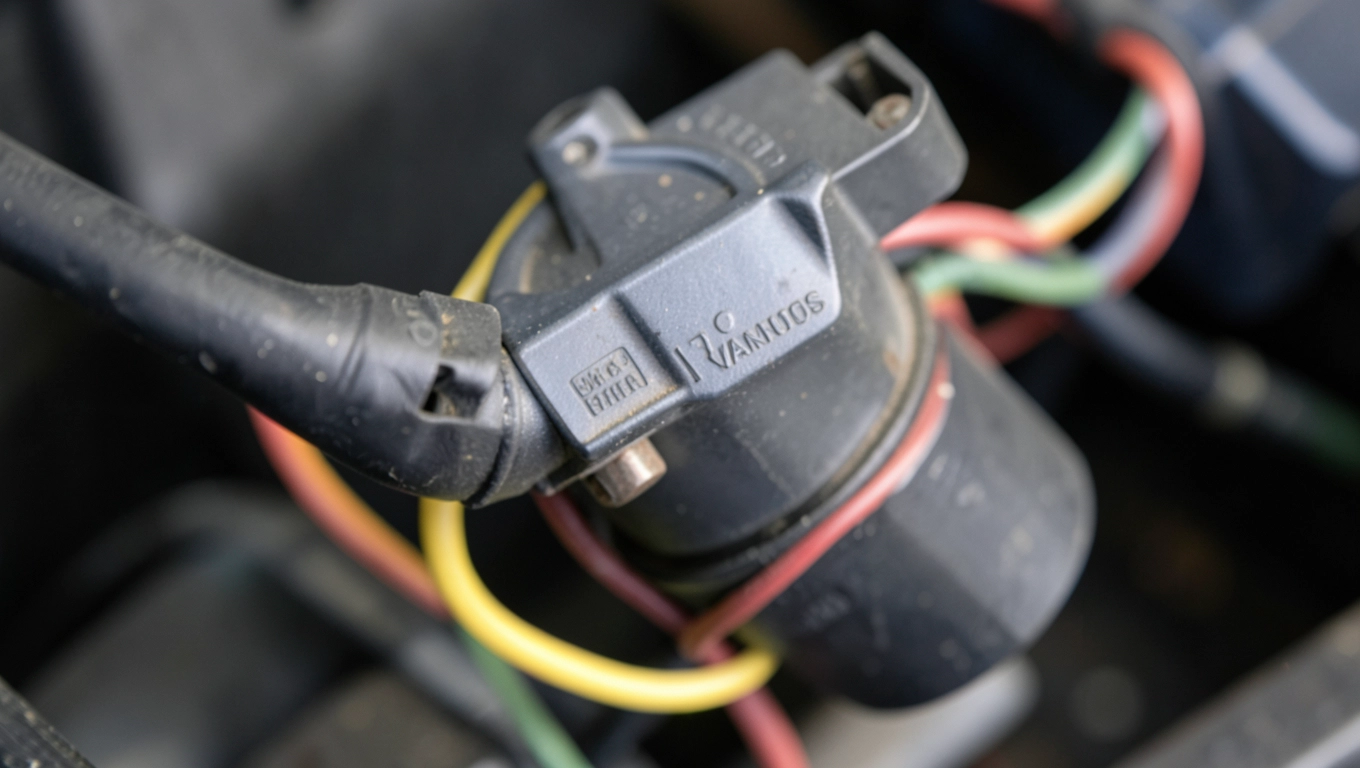

Zanim zaczniesz cokolwiek odkręcać, odłącz złącze elektryczne elektrozaworu i zmierz opór cewki między dwoma pinami. Prawidłowa wartość dla OEM 11367503113 mieści się w granicach 7,5-9,5 Ω. Jeśli miernik pokazuje nieskończoność, cewka jest przerwana. Gdy odczyt spada poniżej 5 Ω, masz do czynienia ze zwarciem wewnętrznym, które potrafi przepalić driver w sterowniku silnika. Dlatego nigdy nie ignoruj wyniku poniżej normy; to nie „trochę za niski opór", tylko sygnał ostrzegawczy.

Gdy opór mieści się w normie, kolejnym krokiem jest test funkcjonalny poza autem. Podłącz elektrozawór bezpośrednio do akumulatora 12V przez krótki przewód, nie dłużej niż dwie sekundy. Powinieneś usłyszeć wyraźne „kliknięcie" rdzenia i poczuć lekki magnetyzm przy przyłożeniu metalowego klucza. Brak dźwięku oznacza, że rdzeń nie przesuwa się mimo zasilania, a to klasyczny objaw zużycia wewnętrznego mechanizmu. Mechanizm jest prosty: cewka wytwarza pole magnetyczne, które przesuwa kotwicę otwierającąą kanał olejowy, a gdy cewka traci sprawność, kotwica zostaje w pozycji domyślnej.

Trzecim, najbardziej wymownym testem jest obserwacja pracy solenoidu podczas jazdy. Podłącz diodę LED przez opornik 200 Ω do pinu 7 w złączu sterownika silnika (w M50B25 to pin odpowiedzialny za sterowanie masą elektrozaworu). Dioda powinna migać z częstotliwością proporcjonalną do obciążenia silnika: wolniej na biegu jałowym, szybciej przy przyspieszaniu. Gdy dioda świeci ciągle lub w ogóle nie zapala się, sterownik nie wysyła sygnału, co wskazuje na uszkodzenie drivera w ECM albo przerwanie obwodu masy. Właśnie dlatego metoda z diodą jest tak cenna: widzisz realne sterowanie, a nie tylko rezystancję martwej cewki.

Uwaga techniczna: nie podłączaj tradycyjnej żarówki 12V pod pin 7. Żarówka pobiera setki miliamperów, a driver w sterowniku M50B25 jest zaprojektowany do sterowania cewką solenoidu o poborze poniżej 1 A. Przeciążenie kończy się przepaleniem tranzystora wyjściowego, a jego wymiana wymaga rozebrania sterownika albo kupna nowego modułu. Dioda LED z opornikiem 200 Ω pobiera około 20 mA, co jest wartością bezpieczną dla obwodu i jednocześnie wystarczającą do wyraźnej obserwacji pracy układu.

Sprawdzenie wtyczki i okablowania to ostatni, ale niezwykle istotny krok. W M50B25 złącze elektrozaworu VANOS często gromadzi wilgoć, szczególnie gdy uszczelka wokół wtyczki straciła elastyczność. Utlenione styki potrafią dawać opór rzędu kilku omów, co z punktu widzenia sterownika wygląda jak „elektrozawór podłączony, ale martwy". Oczyść styki preparatem do złączy elektrycznych, sprawdź ciągłość przewodu od solenoidu do pinu 7, a dopiero potem rozważaj wymianę samego zaworu.

Dlaczego sterownik nie wykrywa usterki VANOS i jak to obejść

Sterownik silnika w M50B25 korzysta z algorytmu porównawczego: bierze sygnał z czujnika położenia wału korbowego i czujnika położenia wałka rozrządu, oblicza różnicę kątów, a następnie porównuje ją z wartością zadaną dla aktualnych obrotów. Jeśli różnica mieści się w tolerancji plus minus 10 stopni, system uznaje VANOS za sprawny. Problem pojawia się, gdy elektrozawór działa z opóźnieniem lub częściowo: różnica kątów wciąż mieści się w normie, ale dynamika regulacji faz jest zaburzona. Efekt? Sterownik milczy, a Ty czujesz szarpanie.

Aby obejść tę lukę diagnostyczną, potrzebujesz bardziej zaawansowanego narzędzia niż zwykły skaner OBD-II. Programy takie jak INPA, DIS czy Bosch KTS pozwalają na podgląd wartości adaptacyjnych VANOS w czasie rzeczywistym. Interesują Cię dwa parametry: aktualne przesunięcie fazy (powinno rosnąć płynnie przy wzroście obrotów) oraz status adaptacji (powinien osiągać wartość docelową w ciągu kilku sekund od zmiany obciążenia). Gdy adaptacja skacze między wartościami lub w ogóle nie dochodzi do zadanej, elektrozawór nie dostarcza odpowiedniego ciśnienia oleju. Mechanizm jest prosty: tłoczek VANOS jest sterowany hydraulicznie, a solenoid działa jak zawór proporcjonalny, dozując ciśnienie precyzyjnie w skali milisekund.

Kolejna metoda to pomiar ciśnienia oleju bezpośrednio przy elektrozaworze. Potrzebujesz manometru warsztatowego podłączanego w miejsce oryginalnego solenoidu (gwint M12x1,5 w większości wersji M50B25). Przy obrotach 2500 i temperaturze oleju 80°C prawidłowe ciśnienie powinno wynosić 2,5-3,5 bar. Gdy manometr pokazuje poniżej 2 barów, masz problem z pompą oleju, zatkaniem kanału albo uszkodzonym tłoczkiem. Ta metoda wymaga już pewnego doświadczenia i dostępu do adaptera, ale daje odpowiedź, której żaden skaner nie dostarczy.

Warto też pamiętać, że niektóre wersje M50B25 po liftingu (produkowane po 1996 roku) mają zaktualizowane oprogramowanie ECM, które loguje błąd 212 przy zwarciu elektrozaworu. Jeśli posiadasz taką wersję, kontrolka silnika zapali się natychmiast po wykryciu oporu poniżej 1 Ω. Gdy masz starszy egzemplarz, brak kodu jest normą i nie powinien Cię usypiać. Brak kodu to brak pewności, nie brak usterki.

Wymiana solenoidu VANOS M50B25: ceny części i na co uważać

Numer OEM elektrozaworu VANOS do M50B25 to 11367503113 (w niektórych katalogach widnieje też jako 7503113). Cena nowego oryginału waha się od 180 do 280 zł, w zależności od dostawcy. Zamienniki aftermarketowe (zwykle produkowane w Chinach lub Turcji) kosztują 80-140 zł, ale ich trwałość bywa dyskusyjna. Po roku eksploatacji zamiennik potrafi stracić szczelność lub zmienić opór cewki, co skutkuje powrotem objawów. Z mojego doświadczenia wynika, że oryginał zwraca się w dłuższym okresie, szczególnie gdy auto ma już swoje lata i inne podzespoły też proszą się o wymianę.

Sam proces wymiany zajmuje około 40 minut. Elektrozawór znajduje się na górze silnika, przy pokrywie zaworowej, łatwo dostępny od góry. Potrzebujesz klucza nasadowego 27 mm (w starszych wersjach) lub 30 mm (w późniejszych) oraz śrubokręta płaskiego do zdjęcia złącza. Pamiętaj o wymianie O-ringu uszczelniającego: stare uszczelki twardnieją i przestają trzymać ciśnienie oleju, nawet gdy nowy solenoid jest idealny. Cena O-ringu to 8-15 zł, a jego brak może skutkować poceniem oleju w okolicy elektrozaworu.

Przed montażem nowego solenoidu warto wyczyścić kanał olejowy prowadzący do tłoczka VANOS. Zdarza się, że drobne opiłki z zużytej pompy oleju zatykają sitko na wejściu do elektrozaworu, ograniczając przepływ. Do czyszczenia użyj sprayu do hamulców lub benzyny lakowej, a następnie przedmuchaj kanał sprężonym powietrzem. Gdy zaniedbasz ten krok, nowy solenoid szybko straci sprawność, bo brud wraca do wnętrza.

Po wymianie uruchom silnik i sprawdź, czy szarpanie ustąpiło. Pełna adaptacja nowego solenoidu trwa od 10 do 30 minut jazdy w zmiennych warunkach. W tym czasie sterownik uczy się charakterystyki nowego zaworu i kalibruje parametry adaptacyjne. Nie musisz kasować żadnych błędów, chyba że kontrolka silnika świeciła się przed wymianą. W takim wypadku skasuj kody skanerem po pierwszych 15 minutach jazdy, aby sterownik rozpoczął adaptację od czystych wartości.

Checklista diagnostyczna do wydruku

• Test 1: Zmierz opór cewki elektrozaworu (norma 7,5-9,5 Ω).
• Test 2: Podłącz solenoid bezpośrednio do akumulatora na 2 sekundy (kliknięcie rdzenia).
• Test 3: Podłącz diodę LED przez opornik 200 Ω do pinu 7 sterownika i obserwuj miganie podczas jazdy.
• Test 4: Sprawdź wtyczkę i okablowanie (utlenione styki, uszkodzona izolacja).
• Test 5: Zweryfikuj ciśnienie oleju przy solenoidzie manometrem (norma 2,5-3,5 bar przy 2500 obr.).

FAQ: najczęściej zadawane pytania

Czy można jeździć z uszkodzonym VANOS? Technicznie tak, silnik będzie pracował. Długoterminowo jednak brak prawidłowego sterowania fazami rozrządu zwiększa zużycie tłoków i zaworów, a także podnosi spalanie o 0,5-1,5 l/100 km. Jazda z uszkodzonym VANOS nie uszkodzi silnika natychmiast, ale przyspieszy jego zużycie.

Ile kosztuje naprawa w warsztacie? Wymiana solenoidu wraz z diagnostyką i czyszczeniem kanałów to koszt 250-500 zł robocizny plus część. Samodzielna wymiana ogranicza koszt do ceny części, czyli 90-280 zł.

Czy po wymianie solenoidu trzeba kasować błędy? Tak, jeśli kontrolka silnika świeciła się przed wymianą. Sterownik przechowuje historyczne kody, które mogą wpływać na adaptację nowego zaworu. Skasuj błędy, przejedź 15 minut w zmiennych warunkach, a sterownik sam wyuczy prawidłowe parametry.

Źródła i materiały

Dane techniczne oparte są na dokumentacji serwisowej producenta oraz materiałach dostępnych na portalach branżowych: forum.bimmerpost.com, e34tech.com, bmw-land.pl oraz w bazie danych RealOEM.com (numer części 11367503113). Normy oporu cewki i ciśnienia oleju zgodne z wytycznymi producenta dla silnika M50B25.
