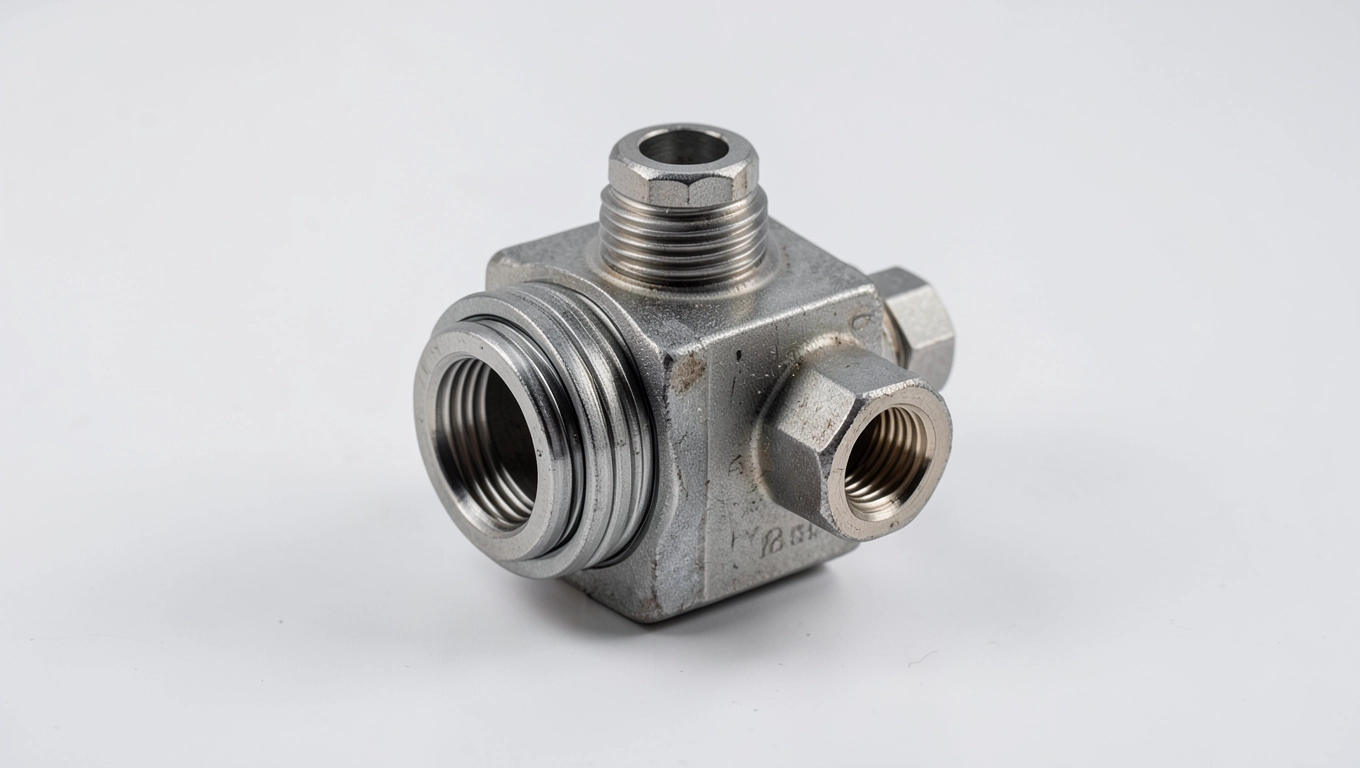

Elektrozawór do rozdzielacza hydraulicznego – co warto wiedzieć

Masz dość szukania elektrozaworu, który naprawdę pasuje do twojego rozdzielacza hydraulicznego, a każda próba kończy się albo niedopasowaniem parametrów, albo ceną rwącą budżet? Kupiłeś już dwa zawory, które " teoretycznie " miały działać, a maszyna stoi? Zanim wydasz kolejne pieniądze na komponent, który okaże się złym wyborem, musisz zrozumieć, co dokładnie decyduje o tym, czy elektrozawór będzie współpracował z twoim układem przez lata, czy zepsuje się po trzech miesiącach.

• Jak działa elektrozawór w rozdzielaczu hydraulicznym
• Kluczowe parametry techniczne napięcie, pozycje, przepływ
• Montaż elektrozaworu w rozdzielaczu krok po kroku
• Najnowsze trendy i innowacje w elektrozaworach hydraulicznych na 2026
• Na co zwrócić uwagę przy zakupie elektrozaworu
• Elektrozawór do rozdzielacza hydraulicznego najczęściej zadawane pytania

Jak działa elektrozawór w rozdzielaczu hydraulicznym

Elektrozawór to w istocie elektromechaniczny regulator przepływu, który zamienia sygnał elektryczny na precyzyjny ruch mechaniczny wewnątrz korpusu rozdzielacza. Cewka elektryczna wytwarza pole magnetyczne, które przesuwa rdzeń zaworowy, otwierając lub zamykając kanały przepływu oleju hydraulicznego. Ten ruch trwa zaledwie ułamek sekundy, co pozwala na błyskawiczne przełączanie kierunku przepływu w układzie.

Rozdzielacz hydrauliczny z zamontowanym elektrozaworem umożliwia sterowanie pracą siłowników bez ręcznego przestawiania dźwigni. Operator wysyła impuls z joysticka lub panelu sterowania, cewka się aktywuje, a zawór kieruje olej do odpowiedniego obiegu. Układ staje się przez to elastyczny i responsywny, co w maszynach rolniczych i budowlanych oznacza szybsze wykonywanie zadań i mniej przestojów.

Współczesne elektrozawory projektowane są z myślą o pracy przy ciśnieniach sięgających 300 bar, co czyni je kompatybilnymi z układami wymagającymi dużej mocy. Rdzeń zaworowy wykonany ze stali nierdzewnej czy aluminium odpornego na korozję sprawia, że nawet przy stałym kontakcie z olejem hydraulicznym urządzenie zachowuje szczelność przez długie lata intensywnej eksploatacji.

Modularna konstrukcja pozwala na instalację elektrozaworu w rozdzielaczach różnych producentów bez konieczności modyfikacji korpusu. Wystarczy precyzyjny gwint przyłączeniowy BSP, odpowiednie uszczelnienia i właściwy moment dokręcenia, aby zawór zaczął funkcjonować w obiegu. Ta uniwersalność jest kluczowa dla serwisów naprawiających starsze maszyny, gdzie oryginalne komponenty już nie są dostępne.

Maszyny wyposażone w elektrozawory pracujące w trybie proportionalnym potrafią regulować przepływ oleju w sposób płynny, a nie tylko w trybie włącz/wyłącz. Ładowacz czołowy może wtedy podnosić widły z prędkością proporcjonalną do wychylenia joysticka, co znacząco poprawia komfort pracy operatora i zmniejsza obciążenie mechaniczne całego układu.

Kluczowe parametry techniczne napięcie, pozycje, przepływ

Parametry elektryczne to pierwszy filtr przy wyborze zaworu. Standardowe napięcie zasilania wynosi 12V DC lub 24V DC w pojazdach rolniczych i maszynach budowlanych, podczas gdy instalacje przemysłowe często wymagają 230V AC. Nieprawidłowe napięcie prowadzi do przegrzewania cewki, jej spalenia lub całkowitego braku reakcji zaworu na sygnał sterujący.

Liczba pozycji roboczych determinuje, ile obiegu oleju może obsłużyć zawór. Modele dwupozycyjne przełączają między dwoma stanami, sprawdzają się w prostych układach sterowania pojedynczym siłownikiem. Zawory trójpozycyjne oferują dodatkowy stan neutralny, w którym oba przewody są zamknięte, co zabezpiecza układ przed niekontrolowanym ruchem tłoczyska.

Przepływ nominalny to parametr, który należy dobrać do wydajności pompy hydraulicznej. Zawory o przepływie 50 l/min obsłużą mniejsze opryskiwacze i rozsiewacze, modele 60-90 l/min sprawdzą się w ładowaczach czołowych i maszynach komunalnych, natomiast przy przepływie 140 l/min mówimy już o koparkach i dużych urządzeniach budowlanych. Zawór dobrany zbyt mały stworzy opór przepływu, obniżając ciśnienie w krytycznym momencie pracy.

Gwinty przyłączeniowe w standardzie BSP (gwint calowy) zapewniają kompatybilność z większością europejskich instalacji hydraulicznych. Warto zwrócić uwagę na kierunek przepływu oznaczony na korpusie, bo odwrotne podłączenie może zablokować działanie zaworu lub doprowadzić do niewłaściwego sterowania siłownikami. Podczas zakupu sprawdź szczegółowo oznaczenie kanałów, ponieważ producenci stosują różne konwencje opisu portów.

Kompatybilność z joystickami i sterownikami

Współpraca elektrozaworu z joystickiem wymaga matchingu impedancji elektrycznej. Standardowe joysticki hydrauliczne generują sygnał 12V lub 24V, który bezpośrednio zasila cewkę zaworu poprzez mostek prostowniczy w przypadku zasilania prądem przemiennym. Sygnały proportionalne (0-10V lub 4-20mA) wymagają zaworów wyposażonych w kartę elektroniczną interpretującą analogowe wartości sterujące.

Montaż elektrozaworu w rozdzielaczu krok po kroku

Przed przystąpieniem do montażu upewnij się, że układ hydrauliczny jest całkowicie pozbawiony ciśnienia. Odłącz przewody od akumulatora, a następnie spuść olej z sekcji rozdzielacza, w której planujesz instalację. Olej pod ciśnieniem może wykipieć podczas odkręcania korków i stworzyć zagrożenie oparzeniem, a ponadto zanieczyści powierzchnię roboczą.

Oczyść powierzchnię gniazda zaworu, usuwając resztki starego uszczelnienia, zanieczyszczenia metaliczne i kurz. Nawet minimalne zanieczyszczenie na powierzchni uszczelki może doprowadzić do nieszczelności, która objawi się spadkiem ciśnienia i nierówną pracą siłowników po uruchomieniu maszyny. Miękka szczotka nylonowa i strumień sprężonego powietrza skutecznie oczyszczą rowek na uszczelkę.

Załóż nową uszczelkę O-ring na korpus elektrozaworu, smarując ją wcześniej cienką warstwą oleju hydraulicznego, aby zapobiec skręceniu podczas wsuwania zaworu w gniazdo. Wsuń zawór delikatnie, nie używając narzędzi udarowych, które mogą odkształcić korpus lub uszkodzić gwint. Dokręć zgodnie z momentem podanym przez producenta, zazwyczaj wynoszącym 25-35 Nm dla gwintów BSP.

Podłącz przewody elektryczne zgodnie ze schematem producenta, zwracając uwagę na polaryzację w przypadku cewek DC. Złącza DIN powinny być dokładnie spasowane i zabezpieczone przed wilgocią, stosując gumową osłonę lub koszulkę termokurczliwą. Wilgoć wnikająca do złącza powoduje korozję styków, przerwę w obwodzie i nagłe unieruchomienie maszyny w najmniej odpowiednim momencie.

Po zamontowaniu przeprowadź test szczelności przy ciśnieniu roboczym. Obserwuj okolice zaworu przez kilka minut, szukając wycieków around uszczelnienia. Jeśli pojawia się kropla, delikatnie dokręć, a jeśli problem się utrzymuje, rozmontuj i sprawdź stan uszczelki. Równolegle przetestuj reakcję zaworu na sygnał sterujący, sprawdzając czy siłowniki poruszają się we właściwym kierunku i z odpowiednią prędkością.

Najnowsze trendy i innowacje w elektrozaworach hydraulicznych na 2026

Producenti elektrozaworów stawiają na miniaturyzację przy jednoczesnym zwiększaniu wydajności przepływu. Nowe konstrukcje wykorzystują materiały kompozytowe i aluminium lotniczego, co redukuje masę zaworu o 20-30% w porównaniu z modelami sprzed pięciu lat. Lżejszy zawór to mniejsze obciążenie mocowania i niższe ryzyko wibracji prowadzących do luzowania połączeń.

Technologia IoT wkracza do hydrauliki siłowej. Zawory wyposażone w moduły komunikacyjne przesyłają dane o ciśnieniu, temperaturze oleju i liczbie cykli przełączeń do systemu zarządzania flotą. Operator otrzymuje alert przed awarią, serwisanci planują wymianę komponentu w dogodnym terminie, a nie w trybie interwencyjnym po zerwaniu harmonogramu prac polowych.

Zawory proporcionalne nowej generacji

Zawory proporcionalne sterowane sygnałem PWM (modulacja szerokości impulsu) oferują regulację przepływu z dokładnością do 1%. W praktyce oznacza to, że ładowacz czołowy może precyzyjnie pozycjonować widły przy przenoszeniu delikatnych ładunków, a koparka wykonuje ruchy z płynnością zbliżoną do ludzkiej ręki. Producenci implementują algorytmy kompensacji temperaturowej, które utrzymują stałą wydajność niezależnie od warunków pracy.

Integracja z systemami CAN bus (ISO 11783 w maszynach rolniczych) upraszcza okablowanie. Zamiast osobnych przewodów sterujących do każdego zaworu, maszyna przesyła dane jednym skrętką, redukując liczbę złączy i punktów potencjalnej awarii. Awaria jednego przewodu może unieruchomić cały układ w tradycyjnym okablowaniu, podczas gdy w systemie CAN uszkodzenie jednego węzła rzadko destabilizuje pozostałe.

Ekologia i efektywność energetyczna

Elektrozawory o obniżonym poborze mocy (poniżej 10W dla cewek 24V) zmniejszają obciążenie alternatora, co w pojazdach z systemem start-stop przekłada się na realne oszczędności paliwa. Producenci stosują także power-saving mode, w którym cewka pobiera pełną moc tylko podczas przełączania, a w stanie spoczynku redukuje pobór do minimum, utrzymując jednocześnie pozycję zaworu dzięki wbudowanej pamięci mechanicznej.

Kompatybilność z biokompatybilnymi olejami hydraulicznymi (HETG, HEES) staje się standardem. Oleje roślinne mają inne właściwości smarne niż mineralne, co wymaga precyzyjnego doboru materiałów uszczelniających i powłok antykorozyjnych. Zawory dedykowane do pracy z olejami przyjaznymi środowisku wytrzymują kontakt z nimi bez degradacji elastomerów przez okres co najmniej pięciu lat.

Na co zwrócić uwagę przy zakupie elektrozaworu

Nie daj się nabrać na reklamowe hasła o uniwersalności zaworu. Prawdziwa kompatybilność z rozdzielaczem wymaga sprawdzenia trzech parametrów: wymiarów gwintów przyłączeniowych, maksymalnego przepływu nieprzekraczającego wydajności pompy oraz napięcia cewki zgodnego z instalacją elektryczną pojazdu. Brak choćby jednego z tych parametrów oznacza problemy w pierwszym tygodniu eksploatacji.

Zweryfikuj dostępność uszczelek i membrany wymiennej. Zawór, który wymaga wymiany całego korpusu przy zużyciu uszczelnienia, generuje koszty kilkukrotnie wyższe niż model serwisowalny. Renomowani producenci oferują zestawy naprawcze dedykowane do konkretnych serii zaworów, co pozwala na szybką regenerację w warunkach polowych bez konieczności zamawiania nowego komponentu z zagranicy.

Czas realizacji dostawy ma znaczenie w sezonie, gdy maszyna stoi, a prace czekają. Zawory oparte na standardowych parametrach (12V, 50 l/min, BSP) są dostępne od ręki u dystrybutorów w Polsce. Modele specjalistyczne o nietypowej konfiguracji portów lub dedykowane do marek europejskich mogą wymagać oczekiwania rzędu dwóch tygodni. Warto mieć w zapasie zamiennik dla krytycznych elementów układu.

Upewnij się, że sprzedawca udostępnia kartę techniczną z wykresem spadku ciśnienia w funkcji przepływu. Dokumentacja ta pozwala oszacować straty generowane przez zawór w twoim konkretnym układzie i porównać różne modele przed finalnym wyborem. Brak takiej dokumentacji to czerwona flaga informująca, że producent nie ma pewności co do parametrów swojego produktu.

Przygotuj listę parametrów swojego rozdzielacza, zanim skontaktujesz się z dostawcą. Znajomość modelu rozdzielacza, wydajności pompy, ciśnienia roboczego i napięcia instalacji elektrycznej pozwoli na precyzyjny dobór zaworu w pierwszym zapytaniu. Dostawca, który od razu proponuje konkretny model bez pytań o specyfikę instalacji, może nie rozumieć hydrauliki na poziomie wystarczającym do profesjonalnej obsługi.
