Bezpieczeństwo sieci elektrycznej – referat, który zaskoczy nauczyciela

Szara listwa zasilająca pod biurkiem, lekko pęknięta izolacja kabla od starej lampki, kurz osiadający na wtyczkach od wielu miesięcy w codziennym bałaganie domowym łatwo przeoczyć drobne sygnały ostrzegawcze, które w ułamku sekundy potrafią przerodzić się w pożar albo śmiertelne porażenie. Ten materiał powstał z myślą o uczniu, któremu na fizyce wpadł temat bezpieczeństwo sieci elektrycznej referat, oraz o rodzicu, który chce wreszcie zrozumieć, dlaczego elektryk zawsze powtarza, żeby „nie ciągnąć za kabel". Poniżej zebrana jest ustrukturyzowana wiedza o zasadach BHP przy prądzie: od bezpieczników topikowych, przez fizykę przebić i zwarć, po procedurę gaszenia pożaru instalacji z konkretnymi liczbami, normami i przykładami prosto z domowej instalacji 230 V.

• Bezpieczniki i zabezpieczenia jak chronią Twoją instalację
• Izolacja, przebicia i zwarcia dlaczego iskrzy w gniazdku
• Zasady BHP przy prądzie w domu checklista dla ucznia
• Pożar instalacji i zanik prądu jak reagować, gdy gaśnie światło

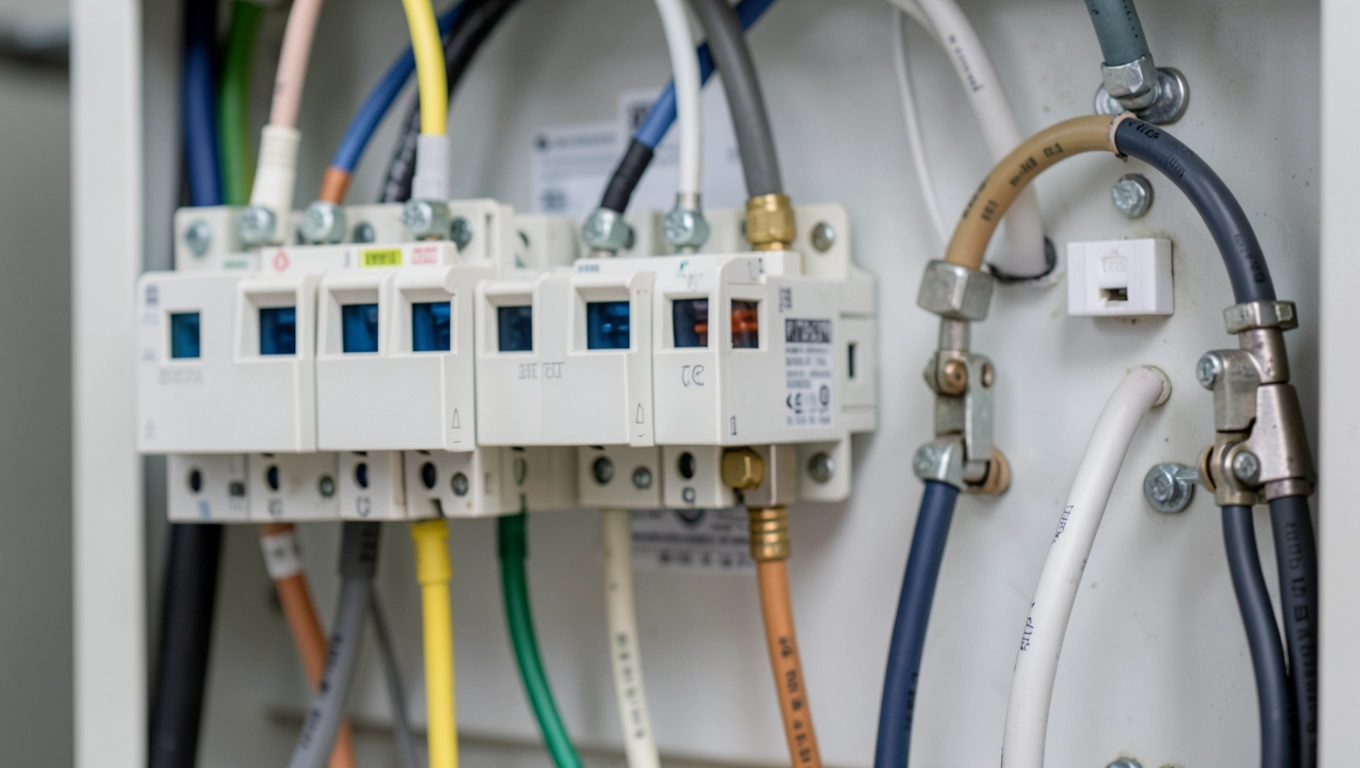

Bezpieczniki i zabezpieczenia jak chronią Twoją instalację

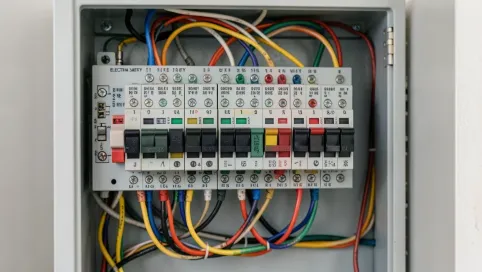

Bezpiecznik to najtańsza i najskuteczniejsza „straż" domowej rozdzielnicy. W nowoczesnym mieszkaniu spotkasz trzy typy zabezpieczeń: bezpiecznik topikowy, wyłącznik nadprądowy oraz wyłącznik różnicowoprądowy (RCD). Pierwszy z nich ma w środku cienki drucik kalibrowany na konkretne natężenie przy 10 A stopi się przy prądzie o 30-50% większym w ciągu kilkudziesięciu sekund.

Wyłącznik nadprądowy działa podobnie, lecz mechanicznie: dwa ramiona z bimetalem odginają się przy przegrzaniu, a elektromagnes odcina obwód natychmiast, gdy pojawi się prąd zwarciowy rzędu kilkuset amperów. Czas wyzwolenia w takim scenariuszu to zaledwie 5-10 milisekund szybciej niż mrugnięcie oka.

RCD nie reaguje na przeciążenie, tylko na prąd upływu, czyli sytuację, w której część prądu „ucieka" z obwodu, na przykład przez ciało człowieka dotykającego przewodu fazowego. Gdy różnica między prądem wpływającym i wypływającym przekroczy 30 mA, przekaźnik odcina napięcie w czasie poniżej 30 ms granica ta wynika z badań nad fibrylacją serca.

Bezpiecznik wyzwala się w trzech klasycznych przypadkach. Zwarcie to bezpośrednie połączenie fazy z przewodem neutralnym lub ochronnym rezystancja obwodu spada niemal do zera, prąd gwałtownie rośnie i elektromagnes rozwiera styki. Przeciążenie jest wolniejsze: wiele odbiorników podłączonych do jednej listwy powoduje, że prąd przekracza wartość znamionową, a bimetal się nagrzewa i wygina. Przebicie oznacza przerwanie izolacji, przez co prąd szuka drogi do ziemi i tu właśnie RCD okazuje się nieoceniony.

W praktyce wtykowy bezpiecznik 10 A chroni obwód oświetleniowy o mocy do około 2 300 W, a 16 A zabezpiecza gniazdka ogólne do 3 680 W. Gdy w kuchni włączą się jednocześnie piekarnik (2 000 W), zmywarka (2 100 W) i czajnik (2 200 W), sumaryczny pobór 6 300 W przy 230 V daje ponad 27 A to niemal dwukrotność wartości znamionowej, więc bezpiecznik zadziała po kilkudziesięciu sekundach.

Warto też pamiętać o doborze charakterystyki wyzwalania oznaczonej literami B, C lub D. W domach stosuje się prawie wyłącznie B reaguje już przy trzykrotności prądu znamionowego, co świetnie sprawdza się przy rezystancyjnych odbiornikach jak grzejniki. Charakterystyka C jest zarezerwowana dla obwodów z silnikami, które pobierają duży prąd rozruchowy.

Charakterystyka wyzwalania ściąga

• B 3-5 × Iₙ; oświetlenie, gniazdka, małe AGD.
• C 5-10 × Iₙ; obwody z silnikami, klimatyzacja.
• D 10-20 × Iₙ; ciężkie urządzenia przemysłowe, spawarki.
• K 8-12 × Iₙ; obwody z transformatorami i dużymi żarówkami halogenowymi.

Izolacja, przebicia i zwarcia dlaczego iskrzy w gniazdku

Izolacja elektryczna to warstwa materiału o bardzo wysokiej rezystywności, która nie pozwala prądowi opuścić przewodu. Typowy kabel miedziany w domowej instalacji pokryty jest PVC o wytrzymałości dielektrycznej około 20-40 kV/mm. Z czasem ta warstwa starzeje się: PVC twardnieje, pęka pod wpływem ciepła, a przy -15 °C staje się kruche jak cienka gałązka.

Gdy izolacja traci swoje właściwości, dochodzi do przebicia momentu, w którym napięcie „przebija" dielektryk, tworząc niewielki kanał plazmy między żyłą a otoczeniem. Skutkiem jest iskra, zapach spalenizny, czasem niewielki płomień. Przebicie bywa ciche i powolne, ale bywa też gwałtowne zależy od napięcia, temperatury i wilgotności powietrza.

Zwarcie to inny mechanizm: dwa przewodniki o różnych potencjałach (faza i zero) łączą się ze sobą przez materiał o praktycznie zerowej rezystancji. W domu dzieje się tak, gdy gołą żyłę kabla dotknie metalowy korpus urządzenia, który wypadł z obudowy. Prąd zwarciowy w obwodzie 230 V potrafi przekroczyć 1 000 A, topiąc drut i wybijając korek w bezpieczniku.

Konsekwencje obu zjawisk są poważne. Poparzenie łukiem elektrycznym to jedna z najtrudniejszych ran temperatura łuku sięga 4 000 °C, kilkakrotnie więcej niż płomień świeczki. Pożar powstaje, gdy łuk zapali sąsiadującą izolację PVC, a ta wydziela toksyczny chlorowodór. Uszkodzenie sprzętu bywa kwestią ułamka sekundy impuls 1 500 A potrafi spalić płytę główną laptopa, zanim bezpiecznik domowy zdąży zareagować.

Współcześnie instalacje wykonuje się w układzie TN-S, w którym przewód ochronny PE prowadzony jest oddzielnie od neutralnego N. Dzięki temu prąd upływu wraca do rozdzielnicy bezpieczną ścieżką, a RCD rejestruje różnicę natężenia. W starszych blokach z lat 70. spotyka się jeszcze układ TN-C, bez osobnego PE w takich mieszkaniach warto rozważyć modernizację, bo brak przewodu ochronnego zwiększa ryzyko porażenia przy przebiciu na obudowie urządzenia.

UWAGA: nigdy nie wymieniaj bezpiecznika topikowego na grubszy „na próbę". Drut 10 A stopiony drutem 16 A może nie przerwać obwodu przy zwarciu, a wtedy kabel w ścianie nagrzeje się do 150 °C i zapali.

Zasady BHP przy prądzie w domu checklista dla ucznia

Dobre nawyki kosztują mniej niż nowy kabel i ratują więcej niż gaśnica. Poniższa lista to punkt wyjścia do rozmowy w domu możesz ją wydrukować i powiesić przy rozdzielnicy.

• Nie wyciągaj wtyczki z gniazdka, ciągnąc za kabel napinasz wtedy połączenie wewnątrz wtyczki i stopniowo łamiesz żyły.
• Nie używaj urządzeń elektrycznych (suszarka, golarka, ładowarka) w wannie ani pod prysznicem woda z kranu ma rezystywność około 1-50 kΩ·cm, co obniża opór ciała z 2 000 Ω do poziomu zagrażającego życiu.
• Nie wkładaj żadnych przedmiotów ołówków, spinaczy, sztućców do gniazdek; śrubokręt o długości 10 mm wystarczy, żeby dosięgnąć fazy.
• Nie łącz wielu listw zasilających w jedną każda listwa ma wtyczkę 16 A, a gniazdko ścienne zazwyczaj obsługuje jedynie obwód 16 A; łączenie pięciu listw to proszenie się o przeciążenie.
• Nie prowadź kabli pod dywanem brak chłodzenia podnosi temperaturę izolacji o 8-10 °C, co skraca jej żywotność.
• Nie używaj urządzeń z widocznym uszkodzeniem obudowy, przebarwieniami, zapachem spalenizny lub iskrzeniem przy włączaniu.
• Sprawdzaj stan wtyczek: poluzowana wtyczka powoduje iskrzenie, które zwęgla gniazdko od środka.
• Nie dotykaj gołymi rękoma przewodów, nawet jeśli wyłącznik jest zgaszony w rozdzielnicy nadal obecny jest potencjał fazowy.
• Nie susz ubrań na kaloryferze, na którym kable wtyczek dotykają gorącej powierzchni PVC mięknie powyżej 80 °C.
• Instaluj wyłączniki różnicowoprądowe w obwodach łazienkowych i kuchennych norma PN-HD 60364-7-701 nakłada taki obowiązek dla pomieszczeń z wanną lub prysznicem.

Dlaczego woda i prąd to złe połączenie

Ciało ludzkie ma rezystancję od 1 000 Ω (skóra wilgotna, rany) do 100 000 Ω (skóra sucha). Prąd 30 mA przy 230 V to 230 V / 30 mA ≈ 7 700 Ω wystarczy chwila, żeby granica fibrylacji serca została przekroczona. Mokra skóra obniża opór pięciokrotnie, dlatego dotknięcie włączonego urządzenia w wannie grozi natychmiastowym zatrzymaniem akcji serca.

Wskazówka: jeśli po burzy czujesz mrowienie przy dotyku metalowych elementów instalacji, wyłącz główny bezpiecznik i zadzwoń po pogotowie energetyczne. To klasyczny objaw przebicia w sieci, a nie „wyobraźnia".

Pożar instalacji i zanik prądu jak reagować, gdy gaśnie światło

Pożar instalacji elektrycznej to szczególne zagrożenie: płonąca izolacja PVC wydziela chlorowodór, a temperatura sięga 1 100 °C w ciągu trzech minut. Pierwszą reakcją musi być odcięcie zasilania wyłączenie bezpiecznika głównego lub wykręcenie korków. Bez tego gaśnica nie ugasi łuku, bo źródło ciepła jest wciąż aktywne.

Wodą nie wolno gasić urządzeń pod napięciem. Woda ma rezystywność około 18 MΩ·cm, ale w praktyce zwłaszcza z domieszkami spada do 50 kΩ·cm. Strumień wody na gorący przewód powoduje parowanie i rozpryskiwanie plazmy; dodatkowo istnieje ryzyko porażenia osoby gaszącej, bo woda przewodzi prąd.

NIGDY nie gaś pożaru instalacji elektrycznej wodą. Nawet po odcięciu zasilania woda może dostać się do kondensatorów w sprzęcie AGD te potrafią utrzymać ładunek 400 V przez kilka minut po wyłączeniu z sieci.

Skutki zaniku prądu dom, instytucje, systemy awaryjne

Domowy zanik prądu na dwie godziny w lecie powoduje rozmrożenie zamrażarki i rozwój bakterii salmonelli w tempie 1-2 godziny po przekroczeniu 8 °C. UPS (Uninterruptible Power Supply) przy komputerze daje średnio 10-25 minut pracy przy typowym obciążeniu 300 W wystarczająco, żeby zapisać dokument i bezpiecznie wyłączyć system.

W szpitalach wymagane jest podwójne zasilanie z dwóch niezależnych źródeł oraz agregaty prądotwórcze uruchamiające się w 15-30 sekund. Sale operacyjne dodatkowo zabezpiecza UPS podtrzymujący zasilanie przez co najmniej 30 minut normę tę reguluje rozporządzenie Ministra Zdrowia z 2006 r. oraz standard IEC 60364-7-710.

Banki i serwerownie stosują redundancję N+1: każdy serwer ma podwójny zasilacz, a cały obiekt zabezpiecza agregat dieslowski o mocy pozwalającej na autonomię przez 48-72 godziny. W centrach danych Tier III średni roczny czas przestoju nie może przekraczać 1,6 godziny, a Tier IV 26 minut. Dla porównania, w typowym domu toleruje się kilkadziesiąt minut przerwy rocznie.

W budynkach publicznych obowiązuje oświetlenie awaryjne działające minimum 1 godzinę po zaniku napięcia, zgodnie z normą PN-EN 1838. Piktogramy ewakuacyjne (zielone tabliczki z biegnącą postacią) rozmieszczone są przy każdym wyjściu, w korytarzach i przy schodach. Zasilane są z własnych akumulatorów NiCd lub litowo-żelazowo-fosforanowych o żywotności 4 lata.

Co warto wiedzieć o UPS

UPS online (z podwójnym przetwarzaniem) izoluje odbiorniki od sieci całkowicie napięcie jest najpierw prostowane, potem generowane na nowo. Dzięki temu komputory nie widzą krótkich impulsów i mikroprzerw. UPS line-interactive reguluje napięcie transformatorem, a przy zaniku przełącza się na akumulator w 2-6 ms. UPS offline (pasywny) przełącza się w 6-10 ms wystarczająco dla komputera, ale nie dla czułej aparatury medycznej.

Przy wyborze UPS-a do domu sprawdź, ile minut pracy dostaniesz przy rzeczywistym obciążeniu. Producent podaje moc w VA, ale realna autonomia zależy od sprawności akumulatora. Akumulator AGM 12 V / 7 Ah magazynuje około 84 Wh energii, z czego UPS zużywa 80-85% na pracę, resztę na straty własne. Prosta reguła: 1 kW obciążenia = 4-6 minut pracy na akumulatorze 7 Ah.

Mini-quiz dla ucznia

• Dlaczego bezpiecznik 10 A nie ochroni obwodu z obciążeniem 27 A natychmiast, a RCD w obwodzie łazienkowym działa w 30 ms?
• Co różni przebicie od zwarcia w kontekście zagrożenia pożarowego?
• Jaką gaśnicę wybierzesz do rozdzielnicy elektrycznej w piwnicy i dlaczego wodna nie wchodzi w grę?
• Ile minut pracy da UPS 600 VA przy komputerze o poborze 250 W?
• W jakim układzie sieci (TN-C, TN-S) ryzyko porażenia przy przebiciu jest wyższe i dlaczego?

�ródła danych i norm: PN-HD 60364 wymagania dla instalacji elektrycznych niskiego napięcia, PN-EN 1838 oświetlenie awaryjne, IEC 60364-7-710 instalacje w placówkach medycznych, rozporządzenie Ministra Spraw Wewnętrznych z 2010 r. w sprawie ochrony przeciwpożarowej budynków, dane techniczne bezpieczników publikowane przez producentów osprzętu rozdzielczego, dokumentacja norm fizycznych rezystywności wody i ciała ludzkiego.
