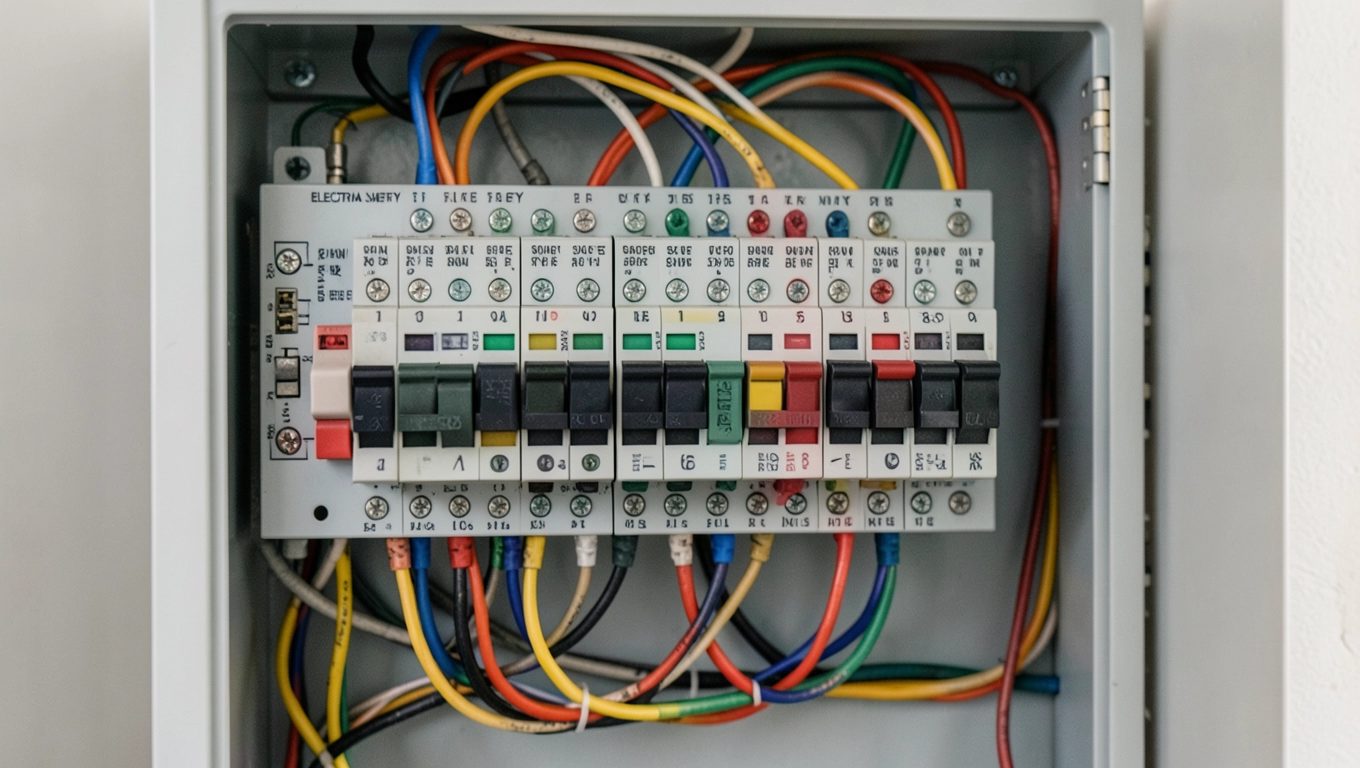

Główne zabezpieczenie elektryczne – co naprawdę chroni Twój piec?

Wybór głównego zabezpieczenia elektrycznego do pieca elektrycznego decyduje o tym, czy instalacja przetrwa pierwszy poważny skok prądu, czy skończy się stopioną izolacją i wizytą straży pożarnej. To nie jest kwestia widzimisię producenta ani dodatkowy koszt na fakturze. To fizyka: piec o mocy 9 kW pobiera przy 230 V około 39 A, a gdy grzałka pracuje pełną parą przy rozruchu, wartość chwilowa potrafi skoczyć dwukrotnie. Każdy amper ponad limit zbliża przewód do temperatury, w której izolacja PVC zaczyna się rozkładać (przekracza 90°C), a to prosta droga do zwarcia i pożaru. Dlatego główne zabezpieczenie elektryczne musi być dobrane do konkretnego odbiornika, a nie „na oko" ani na podstawie tabelki z instrukcji.

• Dobór zabezpieczenia głównego do pieca elektrycznego na co zwrócić uwagę
• Jakie zabezpieczenie nadprądowe wybrać do pieca elektrycznego?
• Wyłącznik różnicowoprądowy jako wsparcie głównego zabezpieczenia w obwodzie pieca
• Najczęstsze błędy przy montażu głównego zabezpieczenia do pieca elektrycznego
• Dobór zabezpieczenia krok po kroku praktyczny przewodnik
• Kiedy zabezpieczenie wymaga wymiany sygnały ostrzegawcze
• Normy i przepisy fundament bezpieczeństwa

Dobór zabezpieczenia głównego do pieca elektrycznego na co zwrócić uwagę

Pierwsza rzecz, którą trzeba zrobić, to policzyć prąd znamionowy pieca. Wzór jest prosty: I = P / (U × cos φ), a dla pieców rezystancyjnych cos φ wynosi 1, więc zostaje I = P / U. Dla pieca 9 kW na 230 V daje to dokładnie 39,1 A, dla 7 kW około 30,4 A, dla 11 kW blisko 48 A. Te liczby determinują minimalny prąd znamionowy bezpiecznika, ale uwaga: sam bezpiecznik powinien mieć prąd nominalny wyższy o około 20-25%, bo żaden element nie pracuje wiecznie w idealnych warunkach.

Drugą zmienną jest napięcie zasilania. Piece jednofazowe 230 V wymagają zabezpieczenia jednobiegunowego lub dwubiegunowego (2P), natomiast piece trójfazowe 400 V (7,5-22 kW) zabezpiecza się aparatem trójbiegunowym (3P) albo czterobiegunowym (4P) z rozłączonym zerem. Pomyłka fazowości to częsty błąd przy wymianie pieca na mocniejszy bez zmiany rozdzielnicy. Bezpiecznik trójfazowy podłączony do jednofazowego pieca nie zadziała przy awarii jednej fazy, bo różnica prądów nie osiągnie progu wyzwolenia.

Trzeci parametr to zdolność zwarciowa (Icn lub Icu), wyrażana w kiloamperach. W domowej rozdzielnicy wystarcza zazwyczaj 6 kA, ale gdy piec stoi w budynku z transformatorem w odległości mniejszej niż 20 m, prąd zwarcia może przekroczyć 10 kA. Wtedy tani aparat topikowy po prostu nie przerwie obwodu, bo sam ulegnie zniszczeniu wcześniej niż łuk elektryczny. Norma PN-HD 60364-4-43 zaleca, by zdolność zwarciowa zabezpieczenia była wyższa niż spodziewany prąd zwarciowy w punkcie instalacji.

Charakterystyka czasowo-prądowa to kolejny element układanki. Bezpiecznik B reaguje przy 3-5 krotności prądu znamionowego, C przy 5-10 krotności, D dopiero powyżej 10. Piece elektryczne rezystancyjne nie mają dużych prądów rozruchowych, więc charakterystyka B jest wystarczająca. Wybór C lub D opóźnia reakcję zabezpieczenia, a w obwodzie grzejnym to ryzyko, bo grzałka potrafi w ciągu kilku sekund rozgrzać przewód do temperatury krytycznej.

Nie mniej istotne są warunki montażu. Rozdzielnica z zabezpieczeniem powinna znajdować się w suchym, wentylowanym miejscu, z dala od źródeł ciepła. Bezpiecznik umieszczony nad piecem w kuchni (a tak bywa w starych instalacjach) nagrzewa się od dołu, co obniża jego zdolność wyzwalania. Producenci podają w kartach katalogowych temperaturę odniesienia 30°C każde 10°C powyżej tej wartości zmniejsza prąd zadziałania o około 5%.

Jakie zabezpieczenie nadprądowe wybrać do pieca elektrycznego?

Wybór między bezpiecznikiem topikowym a wyłącznikiem nadprądowym (MCB) jest pozornie oczywisty, ale warto go rozłożyć na czynniki praktyczne. Bezpiecznik topikowy działa raz po przepaleniu drutu topikowego trzeba wymienić wkładkę. MCB daje się zresetować jednym ruchem dźwigni. W warunkach domowych, gdzie piec może mieć kilka fałszywych alarmów w ciągu roku (np. chwilowe skoki napięcia), MCB jest po prostu wygodniejszy i tańszy w eksploatacji.

Wyłącznik nadprądowy MCB działa na dwóch mechanizmach: termicznym (bimetaliczny pasek wygięty pod wpływem ciepła) i elektromagnetycznym (solenoid, który wciąga kotwicę przy gwałtownym skoku prądu). Dla pieca rezystancyjnego najważniejszy jest ten pierwszy, bo przeciążenie narasta powoli, gdy grzałka jest uszkodzona lub gdy piec pracuje na pełnej mocy zbyt długo. Czas zadziałania termicznego to zwykle od kilku sekund do kilku minut, w zależności od wielokrotności prądu znamionowego.

Charakterystyka B jest standardem dla obwodów grzejnych w budownictwie mieszkaniowym. Piec 7 kW zasilany z 230 V pobiera około 30 A, więc MCB B32 A jest tu klasycznym wyborem. Dla pieca 9 kW lepszy będzie B40 A, a dla 11 kW na 400 V (prąd około 16 A na fazę) wystarczy B16 A lub B20 A, ale pod warunkiem, że instalacja jest trójfazowa. Użycie charakterystyki C w obwodzie grzejnym opóźnia wyzwolenie termiczne, co przy przeciążeniu może skutkować przegrzaniem przewodu, zanim bezpiecznik zareaguje.

Bezpieczniki topikowe NH (wielkiej mocy) stosuje się tam, gdzie prąd przekracza 63 A albo gdzie zwarcie może mieć charakter wybuchowy. W domu jednorodzinnym takie wartości nie występują, ale w warsztacie czy kotłowni z piecem przemysłowym już tak. Wkładka NH00 o prądzie 80 A i zdolności zwarciowej 100 kA kosztuje orientacyjnie 20-35 zł, ale jej montaż wymaga podstawy NH i rozłącznika. Dla instalatora to ważne, bo błąd w doborze NH grozi nie tylko pożarem, ale i eksplozją samego bezpiecznika.

Bezpiecznik półprzewodnikowy to osobna kategoria, stosowana w zabezpieczaniu tyrystorów, falowników i zasilaczy UPS. Piec elektryczny takiego nie wymaga, ale jeśli w instalacji przemysłowej występuje przemiennik częstotliwości sterujący grzałkami, elementy półprzewodnikowe chroni się właśnie w ten sposób. Czas zadziałania liczony w milisekundach, prąd znamionowy od 16 do 1600 A, cena od 150 zł wzwyż.

Wyłącznik różnicowoprądowy jako wsparcie głównego zabezpieczenia w obwodzie pieca

RCD (wyłącznik różnicowoprądowy) nie zastępuje MCB, ale go uzupełnia. MCB chroni przed skutkami przeciążenia i zwarcia, czyli przed zbyt dużym prądem w obwodzie. RCD chroni przed skutkami upływu prądu, czyli przed porażeniem człowieka dotykającego uszkodzonej obudowy pieca lub przewodu. Te dwa zagrożenia mają różną naturę fizyczną, więc wymagają różnych mechanizmów wyzwalania.

RCD mierzy różnicę prądów w przewodzie fazowym i neutralnym. W zdrowej instalacji te prądy są równe, więc wypadkowa w przekładniku sumującym wynosi zero. Gdy część prądu „ucieka" przez ciało człowieka do ziemi (np. dotknięcie przebitej obudowy pieca jedną ręką, a kaloryfera drugą), różnica prądów przekracza próg czułości i aparat odcina zasilanie w ciągu 20-40 ms. Norma PN-HD 60364-4-41 nakłada obowiązek stosowania RCD o prądzie różnicowym nie większym niż 30 mA w obwodach, gdzie człowiek może dotknąć jednocześnie pieca i uziemionego elementu.

Dla pieca w łazience lub kuchni, gdzie istnieje ryzyko kontaktu z wodą i metalowymi elementami, RCD 30 mA to absolutne minimum. W pomieszczeniach suchych (spiżarnia, garderoba) można zastosować RCD 100 mA jako ochronę przeciwpożarową, ale nigdy jako ochronę przeciwporażeniową, bo próg 100 mA jest śmiertelny przy kontakcie trwającym dłużej niż 0,3 sekundy. W praktyce każdy obwód pieca w domu powinien być chroniony RCD 30 mA.

RCBO to połączenie MCB i RCD w jednej obudowie. Zajmuje tyle samo miejsca co MCB (1 moduł), ale łączy funkcję nadprądową i różnicową. Dla obwodu pieca to rozwiązanie najbardziej eleganckie, bo upraszcza rozdzielnicę i eliminuje ryzyko pomyłki przy montażu. Cena RCBO jest wyższa niż suma osobnych MCB i RCD (zwykle o 30-50%), ale wartość dodana to pewność, że oba zabezpieczenia są zsynchronizowane i testowane razem.

Ochrona przeciwprzepięciowa (SPD) to trzeci element układanki, często pomijany w domach. Wyładowanie atmosferyczne w odległości 1 km od budynku indukuje w przewodach impuls napięciowy o wartości kilku kilowoltów. Standardowa izolacja przewodów wytrzymuje impuls 4 kV (poziom IV kategorii przepięć), ale wrażliwa elektronika pieca z modulatorem mocy potrafi paść przy 1,5 kV. SPD Typ 1+2 montowany na wejściu rozdzielnicy obcina impuls do poziomu poniżej 1,5 kV, chroniąc zarówno piec, jak i całą resztę instalacji.

Schemat rozdzielnicy dla pieca 9 kW zasilanego jednofazowo wygląda następująco: zasilanie → wyłącznik główny (rozłącznik izolacyjny 63 A) → SPD Typ 1+2 → licznik energii → MCB B40 A lub RCBO B40 A 30 mA → zacisk wyjściowy do pieca. W układzie trójfazowym MCB (lub RCBO) ma 3 lub 4 bieguny, a SPD jest trójfazowy. Każdy element powinien być oznaczony trwałym opisem (np. drukarka etykiet lub marker odporny na UV), bo rozdzielnica bez opisu po roku staje się zagadką dla każdego kolejnego elektryka.

Najczęstsze błędy przy montażu głównego zabezpieczenia do pieca elektrycznego

Najczęstszy błąd to zbyt słabe zabezpieczenie względem mocy pieca. MCB B16 A na piec 7 kW zadziała natychmiast po włączeniu, bo prąd 30 A stanowi prawie dwukrotność jego prądu znamionowego. Użytkownik widzi „wiecznie wywalający korki" i albo wymienia bezpiecznik na wyższy (co jest nielegalne i niebezpieczne), albo obniża moc piecu, albo rezygnuje z użytkowania. Każda z tych dróg jest zła, bo prawidłowym rozwiązaniem jest MCB B32 A lub B40 A, dobrany do rzeczywistego poboru prądu.

Drugi częsty błąd to brak zabezpieczenia różnicowoprądowego w obwodzie pieca w pomieszczeniu mokrym. Norma PN-HD 60364-7-701 wymaga RCD 30 mA w łazienkach, ale w praktyce wiele starych instalacji nie ma RCD wcale, bo powstały przed 2000 rokiem. Wymiana pieca na nowy bez modernizacji rozdzielnicy to pozorna oszczędność, bo nowy piec z elektronicznym sterowaniem jest bardziej wrażliwy na przepięcia i bardziej niebezpieczny w razie awarii niż stary, prosty model.

Trzeci błąd to dobór przekroju przewodu niezgodny z zabezpieczeniem. MCB B32 A wymaga przewodu miedzianego o przekroju co najmniej 4 mm² (dla długości do 20 m), MCB B40 A wymaga 6 mm², a MCB B50 A i B63 A wymaga już 10 mm². Często widuje się instalacje, gdzie MCB B25 A zabezpiecza obwód z przewodem 2,5 mm² w razie zwarcia przewód topi się szybciej niż bezpiecznik reaguje. Skutkiem jest pożar instalacji pod tynkiem, którego nikt nie zauważa, bo MCB „zdążył zadziałać", ale izolacja już płonęła.

Czwarty błąd to montaż bezpiecznika w miejscu niedostępnym lub niewidocznym. Rozdzielnica schowana w głębi szafy wnękowej, za pralką, w garażu pod stertą narzędzi, to plaga polskiego budownictwa. W sytuacji awaryjnej liczy się każda sekunda, a odnalezienie wyłącznika po ciemku (bo przy okazji zgasło światło) to dodatkowy stres. Norma wymaga, by rozdzielnica była łatwo dostępna i oznakowana, a każdy obwód miał czytelny opis.

Piąty błąd to brak pomiarów po montażu. Wymiana zabezpieczenia bez sprawdzenia rezystancji izolacji, impedancji pętli zwarcia i czasu zadziałania RCD to gra w rosyjską ruletkę z instalacją. Każdy elektryk z uprawnieniami SEP powinien wykonać te pomiary protokołem pomiarowym, a inwestor powinien ten protokół przechowywać przez cały okres użytkowania instalacji. Bez tych danych nie wiadomo, czy zabezpieczenie zadziała w krytycznym momencie.

Dobór zabezpieczenia krok po kroku praktyczny przewodnik

Krok pierwszy to ustalenie mocy znamionowej pieca i napięcia zasilania. Informacja znajduje się na tabliczce znamionowej urządzenia (zazwyczaj z boku lub z tyłu obudowy) oraz w karcie katalogowej. Moc 7-9 kW przy 230 V wymaga MCB 32-40 A, moc 9-12 kW przy 400 V (3 fazy) wymaga MCB 16-20 A na fazę. Zapisanie tych danych przed wizytą w hurtowni elektrycznej oszczędza czas i eliminuje ryzyko pomyłki przy kasie.

Krok drugi to sprawdzenie istniejącej instalacji. Przekrój przewodu, stan izolacji, obecność uziemienia, typ rozdzielnicy (1-fazowa czy 3-fazowa). W starszych budynkach (przed 1995) często brak przewodu ochronnego PE albo jest on wykonany z aluminium, co wymaga wymiany całego obwodu. W budynkach po 2000 roku standardem jest TN-C-S z osobnym PE i N, co ułatwia montaż RCD.

Krok trzeci to wybór konkretnego aparatu. Dla pieca 9 kW / 230 V optymalne jest MCB B40 A 1P+N (z chronionym neutralnym) o zdolności zwarciowej minimum 6 kA, najlepiej 10 kA. W obwodzie powinien znajdować się RCD 30 mA lub RCBO łączący obie funkcje. SPD Typ 1+2 montuje się na początku instalacji, w rozdzielnicy głównej budynku, a nie w obwodzie samego pieca.

Krok czwarty to montaż i pomiary. Odległość od rozdzielnicy do pieca powinna być jak najkrótsza (każdy metr przewodu to dodatkowa rezystancja i spadek napięcia). Połączenia w rozdzielnicy wykonuje się przewodem LY lub DY o przekroju dostosowanym do zacisków aparatu (zwykle 6-10 mm²). Moment dokręcenia śrub zacisków podaje producent (np. 2,5 Nm dla MCB 32 A), a przekroczenie go grozi uszkodzeniem gwintu lub przegrzaniem styku.

Krok piąty to uruchomienie i dokumentacja. Po zakończeniu montażu elektryk wykonuje pomiary ochronne i wystawia protokół. Właściciel instalacji powinien otrzymać kopię protokołu, schemat rozdzielnicy z opisem obwodów oraz karty katalogowe zainstalowanych aparatów. Te dokumenty są niezbędne przy ewentualnych reklamacjach, roszczeniach ubezpieczeniowych i pracach serwisowych w przyszłości.

Kiedy zabezpieczenie wymaga wymiany sygnały ostrzegawcze

Zabezpieczenie, które zadziałało raz, może działać jeszcze latami. Zabezpieczenie, które zadziałało wielokrotnie w krótkim czasie, to sygnał, że coś jest nie tak z obwodem lub samym aparatem. Po każdym wyzwoleniu MCB sprawdź, czy przyczyną był rzeczywisty wzrost prądu, czy chwilowe przepięcie sieciowe. W pierwszym przypadku wzywasz elektryka, w drugim wystarczy zresetować i obserwować.

Ślady przypalenia na obudowie MCB, zapach spalenizny z rozdzielnicy, ciepła ściana nad bezpiecznikiem to alarmujące objawy. Mogą oznaczać luźny styk, przegrzanie zacisku albo degradację mechanizmu wewnętrznego. Każdy z tych stanów wymaga natychmiastowej interwencji, bo następny incydent może być pożarem. Wyłącz główne zasilanie budynku i wezwij elektryka, nie próbuj samodzielnie diagnozować.

Mechanizm MCB zużywa się mechanicznie. Po 15-20 latach eksploatacji aparat może mieć wydłużony czas zadziałania lub zmieniony próg czułości. Norma nie narzuca konkretnej żywotności MCB, ale producenci zalecają wymianę profilaktyczną po 20 latach lub po 2000 cykli zadziałania. RCD starzeją się szybciej ich elementy elektroniczne i przekładnik sumujący są wrażliwe na wilgoć i temperaturę, więc test przyciskiem TEST co pół roku to absolutne minimum obsługi.

Wymiana MCB na nowy o tych samych parametrach to prosta czynność dla elektryka, ale nie dla amatora. Praca w rozdzielnicy pod napięciem, ryzyko zwarcia przy wkładaniu nowego aparatu do zacisków, pomylenie fazy z neutralnym to wszystko realne zagrożenia. Przed każdą taką wymianą wyłącz zasilanie na liczniku, zmierz brak napięcia próbnikiem i pracuj narzędziami z izolacją 1000 V. Jeśli brak doświadczenia wezwij fachowca, koszt wizyty jest niższy niż leczenie oparzeń.

Normy i przepisy fundament bezpieczeństwa

Podstawowym dokumentem jest norma PN-HD 60364, będąca europejskim harmonizowanym standardem instalacji elektrycznych niskiego napięcia. Część 4-41 dotyczy ochrony przeciwporażeniowej, część 4-43 ochrony nadprądowej, część 4-44 ochrony przed przepięciami, a część 7-701 pomieszczeń z wanną lub prysznicem. Polska wersja normy nie jest dosłownym tłumaczeniem oryginału uwzględnia lokalne warunki klimatyczne i specyfikę sieci energetycznej.

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, określa wymagania ogólnobudowlane, w tym minimalną liczbę obwodów, przekroje przewodów i obowiązek instalacji ochrony przeciwporażeniowej. Aktualnie obowiązujące rozporządzenie (z późniejszymi zmianami) wymaga, by każdy obwód z gniazdkami w pomieszczeniach mokrych był chroniony RCD o prądzie różnicowym nie większym niż 30 mA.

Uprawnienia SEP (Stowarzyszenie Elektryków Polskich) to system kwalifikacji potwierdzający kompetencje do projektowania, montażu i eksploatacji instalacji elektrycznych. Grupa 1 obejmuje urządzenia, instalacje i sieci elektroenergetyczne, grupa 2 urządzenia cieplne, grupa 3 urządzenia gazowe. W ramach każdej grupy istnieją trzy rodzaje uprawnień: eksploatacja (E), dozór (D) i pomiary (P). Prace przy instalacji domowej może wykonywać osoba z uprawnieniami E1 i P1.

Oznakowanie CE na aparacie elektrycznym potwierdza zgodność z dyrektywami europejskimi (niskonapięciowa LVD, kompatybilność elektromagnetyczna EMC). Aparaty bez CE nie powinny trafiać na rynek europejski, ale w praktyce zdarzają się produkty z podrabianym oznakowaniem. Kupowanie u autoryzowanych dystrybutorów, sprawdzanie numerów certyfikatów i unikanie podejrzanie tanich ofert to podstawowe zasady ochrony przed podróbkami, które mogą nie spełniać deklarowanych parametrów.

Główne zabezpieczenie elektryczne do pieca elektrycznego to nie pojedynczy aparat, ale system składający się z MCB (lub RCBO), RCD i SPD, współpracujący z przewodem o odpowiednim przekroju i prawidłowym uziemieniem. Dobór zaczyna się od mocy pieca i napięcia zasilania, przechodzi przez prąd znamionowy, charakterystykę czasowo-prądową i zdolność zwarciową, a kończy na pomiarach odbiorczych i dokumentacji.

Inwestycja w jakościowe aparaty (MCB, RCD, SPD znanych producentów) to ułamkowa część kosztu całej instalacji, ale decyduje o bezpieczeństwie na dekady. Tanie bezpieczniki bez certyfikatów to ruletka: oszczędność 20 zł na aparacie, który ma chronić życie i dom przed pożarem, nie ma sensu przy żadnym budżecie. Warto wybierać produkty z pewnych źródeł i montować je zgodnie z normą, a każdą poważniejszą modernizację powierzać elektrykowi z uprawnieniami SEP.

Źródła danych i norm: PN-HD 60364 (Polski Komitet Normalizacyjny, www.pkn.pl), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. (isap.sejm.gov.pl), katalogi producentów aparatów elektrycznych, normy SEP (www.sep.com.pl).
