Jak często badać elektronarzędzia, żeby nie zaskoczyła Cię awaria

Elektronarzędzie, które milczy w najmniej odpowiednim momencie, potrafi zatrzymać całą ekipę i kosztować znacznie więcej niż planowany zysk. Kurz, wibracje, wilgoć, przypadkowe upadki to wszystko niepostrzeżenie skraca żywotność nawet najlepszego sprzętu. Właśnie dlatego kontrola stanu technicznego urządzeń zasilanych prądem to nie biurokratyczna formalność, lecz realne narzędzie ochrony zdrowia i portfela. W dalszej części znajdziesz konkretne wartości pomiarów, realne interwały czasowe dla różnych typów eksploatacji oraz praktyczną listę kontrolną, którą możesz od razu wykorzystać w swoim warsztacie.

• Normy pomiarowe podczas przeglądu elektronarzędzi
• Jak często badać elektronarzędzia w warsztacie i na budowie
• Przegląd okresowy BHP elektronarzędzi krok po kroku
• Najczęstsze błędy przy kontroli i częstotliwości badań

Normy pomiarowe podczas przeglądu elektronarzędzi

Fundamentem każdego rzetelnego przeglądu są konkretne normy, które definiują dopuszczalne wartości rezystancji, prądy upływu oraz granice napięcia probierczego. W Polsce obowiązują przede wszystkim dwie serie dokumentów: PN-EN 60745 dla elektronarzędzi ręcznych z starszej generacji oraz PN-EN 62841 dla nowszych konstrukcji bezprzewodowych i akumulatorowych. Obydwie publikacje szczegółowo opisują procedury badań okresowych i wskazują, jakie wyniki pomiarów dyskwalifikują urządzenie, a jakie pozwalają na dalsze bezpieczne użytkowanie.

Pomiar rezystancji izolacji stanowi absolutne minimum diagnostyczne. Miernik izolacji podaje napięcie probiercze zwykle 500 V DC dla narzędzi klasy II lub 1000 V DC dla klasy I. Zdrowa izolacja uzwojenia silnika względem obudowy powinna wykazać wartość powyżej 2 MΩ, a w praktyce nowoczesnego sprzętu często przekracza 20 MΩ. Jeśli wynik spada poniżej 1 MΩ, narzędzie nie powinno wracać na stanowisko do momentu wymiany uzwojenia lub kompletnego remontu.

Drugim kluczowym parametrem jest prąd upływu, czyli niewielki prąd, który może przepływać przez uszkodzoną izolację na obudowę. Norma dopuszcza wartość do 0,75 mA dla narzędzi klasy I oraz 0,25 mA dla klasy II przy napięciu zasilania. Pomiar wykonuje się miernikiem RCD lub specjalistycznym testerem bezpieczeństwa elektrycznego, przykładając sondę do dostępnych elementów metalowych i rejestrując przepływ. Przekroczenie tych progów oznacza realne ryzyko porażenia przy dotyku obudowy.

Test ciągłości przewodu ochronnego PE dotyczy wyłącznie narzędzi klasy I, czyli tych z trzecią żyłą w kablu i wtyczką z bolcem uziemiającym. Rezystancja między stykiem uziemienia wtyczki a obudową metalową powinna wynosić poniżej 0,3 Ω. Wartość wyższa świadczy o skorodowanym połączeniu, przerwanym przewodzie lub utlenionej końcówce, a każda z tych usterek kompromituje główne zabezpieczenie chroniące użytkownika.

Próba wytrzymałości napięciowej pozostaje domeną profesjonalnych laboratoriów i serwisów, ponieważ wymaga generatora napięcia probierczego 1000 V AC przez minutę. Badanie to weryfikuje, czy izolacja wytrzyma krótkotrwałe przepięcia, które w sieci warsztatowej pojawiają się przy włączaniu silnych odbiorników. Narzędzia, które przeszły pomyślnie wszystkie cztery pomiary, otrzymują wpis do karty przeglądu z datą, numerem seryjnym i podpisem osoby kontrolującej.

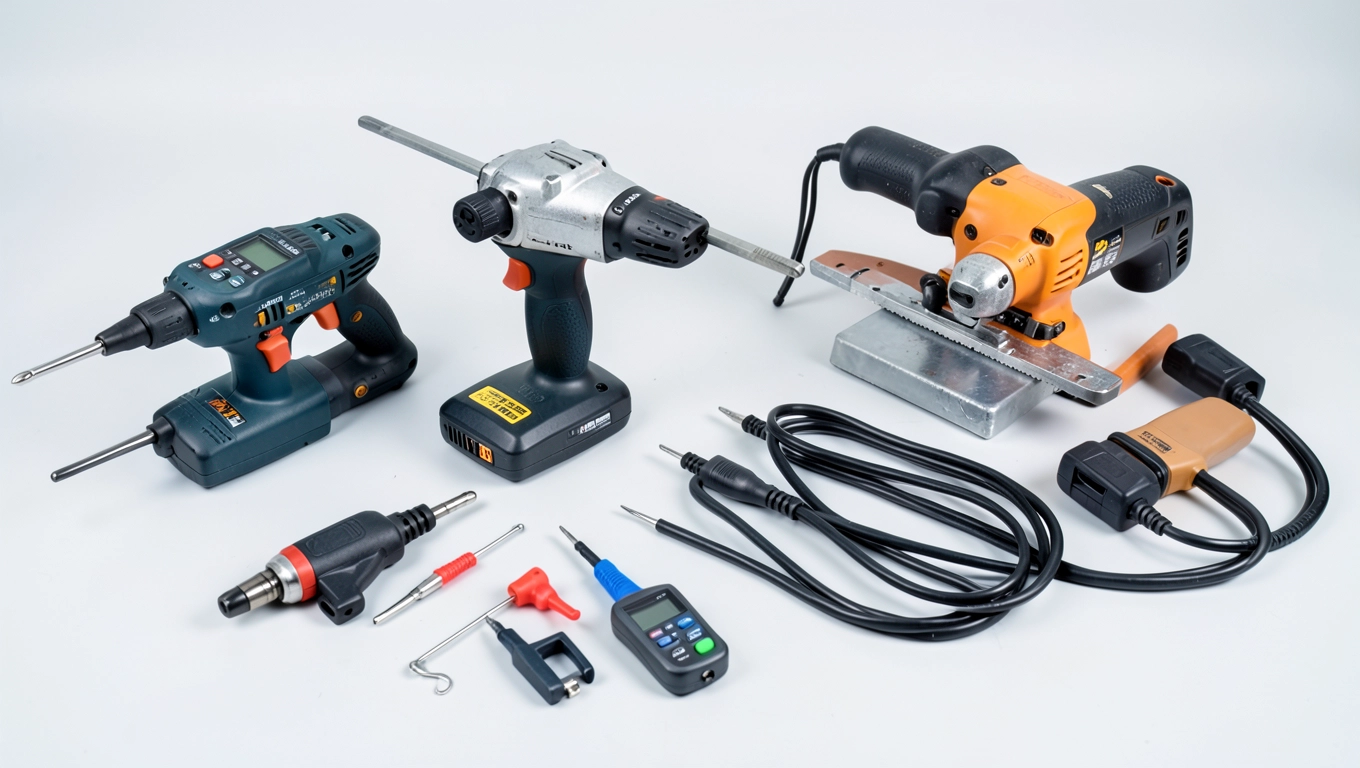

Jak często badać elektronarzędzia w warsztacie i na budowie

Częstotliwość przeglądów nie jest wartością uniwersalną zależy od intensywności eksploatacji, warunków środowiskowych i typu urządzenia. Profesjonalni wykonawcy budowlani pracujący na otwartych plosach poddają sprzęt tak ekstremalnym obciążeniom, że roczna kontrola to zdecydowanie za rzadko. Kurz cementowy, wilgoć poranna, przypadkowe uderzenia i ciągła praca pod obciążeniem tworzą idealne warunki do przyspieszonej degradacji izolacji i łożysk.

Wytyczne Polskiego Komitetu Normalizacyjnego oraz zalecenia BHP jednoznacznie wskazują, że urządzenia eksploatowane w trudnych warunkach powinny przechodzić badania okresowe co 3 miesiące. Dotyczy to ekip murarskich, cieśli pracujących na wysokościach oraz firm zajmujących się remontami infrastruktury. Skrócenie interwału do kwartalnego pozwala wykryć drobne uszkodzenia przewodu, zanim przerodzą się w niebezpieczną awarię pod napięciem.

Warsztaty produkcyjne i serwisy samochodowe działają w środowisku stabilniejszym, ale wcale nie łagodnym. Opiłki metali, mgła olejowa i ciągła praca zmianowa powodują przyspieszone zużycie szczotek silnika oraz smarów łożyskowych. Dla takich warunków optymalny interwał wynosi 6 miesięcy, z możliwością skrócenia do kwartalnego przy narzędziach pracujących na trzy zmiany bez przerwy.

Majsterkowicz używający wiertarki raz w tygodniu w przydomowym garażu może bezpiecznie stosować roczny cykl przeglądów. W tym przypadku kluczowe zagrożenie to naturalne starzenie izolacji polimerowej, która po dekadzie przechowywania w nieogrzewanym pomieszczeniu traci elastyczność. Badania okresowe elektronarzędzi BHP w takim scenariuszu pełnią rolę potwierdzenia, że sprzęt nie stanie się zagrożeniem po kilku latach nieużywania.

Wypożyczalnie sprzętu stanowią osobną kategorię, gdzie kontrola powinna odbywać się przed każdym wydaniem. Klient wypożyczający szlifierkę nie ma pojęcia, w jakich warunkach poprzedni użytkownik ją eksploatował. Nawet pozornie drobne pęknięcie obudowy przy gnieździe kabla może oznaczać przerwanie wewnętrznego przewodu uziemiającego, co przy dłuższej pracy zakończy się porażeniem osoby obsługującej.

Przegląd okresowy BHP elektronarzędzi krok po kroku

Kompletny przegląd dzieli się na sześć logicznych etapów, z których każdy eliminuje inną klasę potencjalnych zagrożeń. Rozpoczęcie od oględzin zewnętrznych pozwala wychwycić uszkodzenia mechaniczne, które mogłyby zaburzyć wyniki dalszych pomiarów lub stanowić zagrożenie samo w sobie. Dopiero po pozytywnej ocenie wizualnej przechodzi się do badań elektrycznych i testów funkcjonalnych.

Etap 1: Oględziny zewnętrzne

Sprawdź obudowę pod kątem pęknięć, odłamanych fragmentów i śladów przegrzania, które objawiają się odbarwieniami lub charakterystycznym zapachem spalenizny. Obejrzyj dokładnie przewód zasilający na całej długości, zwracając uwagę na miejsca w pobliżu wtyczki i wejścia do obudowy tam izolacja jest najbardziej narażona na zginanie. Zbadaj wtyczkę pod kątem skorodowanych styków, wyłamanych bolców i ubytków izolacji.

Etap 2: Pomiar rezystancji izolacji

Podłącz miernik izolacji między przewód fazowy a obudowę metalową narzędzia, ustawiając napięcie probiercze zgodne z klasą ochrony. Wynik poniżej 2 MΩ dla klasy I oznacza konieczność natychmiastowego wycofania urządzenia z eksploatacji. Prawidłowy odczyt powinien ustabilizować się po kilku sekundach, gdy pojemności pasożytnicze się naładują.

Etap 3: Test przewodu ochronnego

Omomierz podłącz do bolca uziemiającego wtyczki i do odsłoniętej powierzchni metalowej obudowy, najlepiej w miejscu pewnie połączonym z korpusem silnika. Rezystancja poniżej 0,3 Ω potwierdza ciągłość obwodu PE, a wartość bliska zeru świadczy o prawidłowym połączeniu. Wyższe odczyty wskazują na utlenione styki lub mechaniczne przerwanie przewodu wewnątrz kabla.

Etap 4: Sprawdzenie szczotek silnika

Odkręć osłonę szczotek i oceń ich długość w porównaniu z oznaczeniem minimalnym na obudowie. Zużycie poniżej limitu powoduje iskrzenie komutatora, przegrzewanie uzwojeń i niestabilną pracę pod obciążeniem. Wymiana szczotek to jedna z tańszych napraw, której koszt zwykle nie przekracza kilkudziesięciu złotych, a wydłuża żywotność silnika o kolejne lata.

Etap 5: Kontrola łożysk i przekładni

Ręczne obracanie wrzeciona przy odłączonym zasilaniu powinno przebiegać płynnie, bez wyczuwalnych zacięć i metalicznego szelestu. Nadmierny luz promieniowy lub hałas świadczą o zużytych łożyskach, które w krótkim czasie doprowadzą do uszkodzenia wału i kosztownego remontu. Sprawdź także stan przekładni zębatej, nasłuchując nietypowe odgłosy przy pracy na biegu jałowym.

Etap 6: Test pod obciążeniem

Uruchom narzędzie i obserwuj pracę przez kilka minut pod typowym obciążeniem dla danego zastosowania. Monitoruj temperaturę obudowy, stabilność obrotów oraz obecność iskrzenia widocznego przez otwory wentylacyjne. Przegrzewanie się korpusu powyżej temperury komfortowego dotyku dłonią to sygnał problemów z układem chłodzenia lub degradacją uzwojenia.

Uwaga! Natychmiast wycofaj narzędzie z eksploatacji, gdy zauważysz intensywne iskrzenie z okolic silnika, zapach spalenizny, brak reakcji na wyłącznik bezpieczeństwa lub jakiekolwiek ślady przebicia prądu na obudowie (mrowienie, lekkie kopnięcie przy dotyku). Każdy z tych objawów stanowi realne zagrożenie życia.

Specjalistyczne narzędzia wymagające osobnego podejścia

Wiertarki magnetyczne pracują w środowisku, gdzie awaria oznacza nie tylko porażenie, ale i upadek ciężkiego narzędzia z wysokości. Oprócz standardowych pomiarów elektrycznych konieczna jest kontrola siły przyczepności elektromagnesu, stanu prowadnicy liniowej oraz czujnika przyłożenia, który blokuje obróty przy braku kontaktu z materiałem.

Wiertnice diamentowe do betonu działają w warunkach ciągłego chłodzenia wodą, co stwarza dodatkowe ryzyko porażenia. Przegląd powinien obejmować test szczelności obudowy silnika, stan przewodów pompowych oraz układu ochrony różnicowoprądowej. Serwis agregatu malarskiego z kolei wymaga sprawdzenia ciśnienia roboczego pompy, stanu dysz i filtrów, które przy zatkaniu powodują przegrzewanie i spadek wydajności.

Przecinarki ręczne do metalu i betonu narażone są na intensywne wibracje, które z czasem rozluźniają połączenia wewnętrzne i powodują pękanie osłon tarczy. Kontrola obejmuje geometrię osłony ochronnej, stan tarczy pod kątem wyszczerbień oraz blokadę wrzeciona, która musi skutecznie unieruchomić tarczę przy wymianie.

Najczęstsze błędy przy kontroli i częstotliwości badań

Pomijanie pomiarów elektrycznych na rzecz samej oceny wizualnej stanowi najczęstszy błąd w amatorskich przeglądach. Wizualnie cała instalacja może wyglądać nienagannie, podczas gdy rezystancja izolacji spadła poniżej bezpiecznego progu z powodu mikropęknięć w uzwojeniu. Pomiar rezystancji izolacji elektronarzędzia to jedyny sposób, by wykryć degradację niewidoczną dla oka.

Brak dokumentacji przeglądów to drugi poważny grzech warsztatowej praktyki. Karta przeglądu zawierająca datę, wyniki pomiarów, numer seryjny urządzenia i podpis kontrolującego stanowi dowód należytej staranności w razie wypadku przy pracy. Inspektor BHP podczas kontroli zawsze żąda rejestru przeglądów, a jego brak oznacza mandat i konieczność natychmiastowego wstrzymania eksploatacji.

Naprawa na oko bez weryfikacji miernikiem to kolejna pułapka, w którą wpadają doświadczeni rzemieślnicy. Wymiana szczotek czy kabla bez sprawdzenia izolacji uzwojenia pozwala uruchomić urządzenie, ale nie gwarantuje bezpieczeństwa. Każda naprawa powinna kończyć się pełnym cyklem pomiarowym, a jej wynik powinien zostać wpisany do dokumentacji.

Stosowanie niewłaściwych przyrządów pomiarowych kompromituje cały proces. Miernik uniwersalny za kilkanaście złotych nie nadaje się do pomiaru rezystancji izolacji, ponieważ generuje zbyt niskie napięcie probiercze. Badanie elektronarzędzi norma PN-EN wymaga profesjonalnych testerów bezpieczeństwa elektrycznego z atestem i aktualną kalibracją.

Ignorowanie czynników środowiskowych przy ustalaniu częstotliwości przeglądów prowadzi do katastrofalnych konsekwencji. Narzędzie pracujące na zewnątrz podczas deszczu wymaga częstszej kontroli niż identyczne urządzenie używane w suchym warsztacie. Zasada jest prosta: im trudniejsze warunki, tym krótszy interwał między badaniami, niezależnie od zaleceń producenta.

Wykonywanie przeglądów w pośpiechu, bez odpowiedniego czasu na każdy etap, to błąd organizacyjny, który przekłada się na jakość kontroli. Pełny przegląd wiertarki lub szlifierki wymaga minimum 30 minut, a bardziej złożonych urządzeń nawet godziny. Skracanie tego czasu do dziesięciu minut między zleceniami oznacza pomijanie kluczowych pomiarów.

Brak wzoru karty przeglądu w dokumentacji firmy utrudnia późniejsze analizy i porównania. Karta przeglądu elektronarzędzi wzór powinna zawierać pola na: datę badania, dane urządzenia, wyniki poszczególnych pomiarów, ocenę końcową, termin następnego przeglądu oraz dane osoby kontrolującej. Ujednolicony formularz ułatwia archiwizację i planowanie kolejnych kontroli.

Checklista przeglądu do wydruku

• Oględziny obudowy, kabla i wtyczki pod kątem uszkodzeń mechanicznych
• Pomiar rezystancji izolacji (minimum 2 MΩ dla klasy I)
• Test ciągłości przewodu ochronnego PE (poniżej 0,3 Ω)
• Sprawdzenie stanu szczotek silnika i komutatora
• Kontrola luzów łożysk i płynności obrotów wrzeciona
• Ocena stanu przekładni i mechanizmu regulacji obrotów
• Test pracy pod obciążeniem przez minimum 3 minuty
• Weryfikacja układu chłodzenia i wentylacji silnika
• Sprawdzenie działania wyłącznika i blokady przypadkowego uruchomienia
• Kontrola osłon i elementów ochronnych zgodnie z instrukcją
• Wpis do karty przeglądu z datą i podpisem kontrolującego
• Oznaczenie terminu następnego przeglądu

Regularny przegląd elektronarzędzi zwraca się wielokrotnie poprzez wydłużenie żywotności sprzętu, ograniczenie przestojów na budowie i ochronę zdrowia użytkowników. Wdrożenie stałego cyklu kontroli z dokumentacją i profesjonalnymi pomiarami to inwestycja, która procentuje spokojem oraz brakiem niespodzianek podczas realizacji kolejnych zleceń. W razie wątpliwości co do stanu technicznego konkretnego egzemplarza warto skonsultować się z certyfikowanym serwisem dysponującym odpowiednim zapleczem pomiarowym.

Źródła danych i podstawy prawne: PN-EN 60745-1:2009 Bezpieczeństwo narzędzi ręcznych napędzanych elektrycznie, PN-EN 62841-1:2016 Elektryczne narzędzia ręczne, przenośne i ogrodowe, Rozporządzenie Ministra Rodziny i Polityki Społecznej z dnia 12 czerwca 2018 r. w sprawie BHP przy użytkowaniu maszyn i urządzeń elektrycznych, wytyczne Polskiego Komitetu Normalizacyjnego (pkn.pl), materiały Centralnego Instytutu Ochrony Pracy (ciop.pl).
