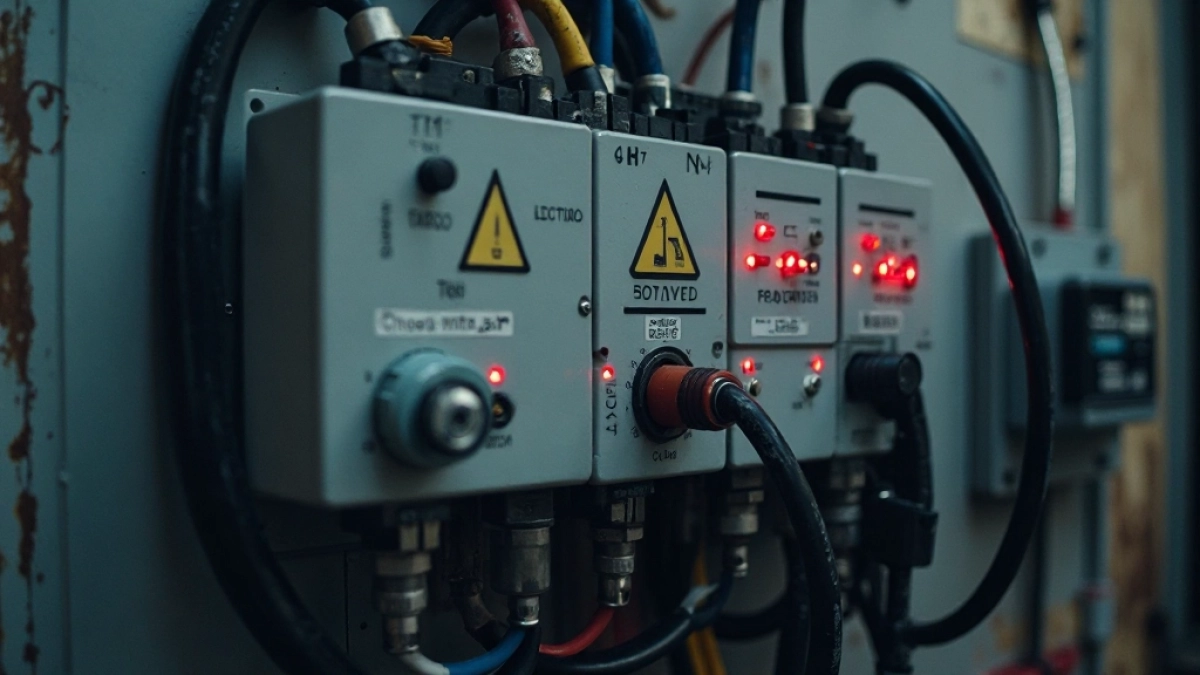

Jak zasilić stację ładowania auta elektrycznego i nie przepalić instalacji

Moc przyłączeniowa i napięcie - od czego zacząć

Każda stacja ładowania samochodów elektrycznych potrzebuje odpowiedniej mocy przyłączeniowej, a jej wartość wynika z trzech czynników: typu ładowarki (AC lub DC), liczby jednoczesnych sesji oraz napięcia w instalacji. W polskich warunkach domowych i małych firm najczęściej operuje się napięciem 400 V w układzie trójfazowym, co pozwala oddać do 22 kW mocy na jedno gniazdo typu 2. To właśnie ta wartość stanowi branżowy standard dla wallboxów montowanych w garażach i na parkingach osiedlowych.

• Moc przyłączeniowa i napięcie - od czego zacząć
• Wallbox czy stacja DC - różnice w zasilaniu
• Jak dobrać zabezpieczenia i przewody do stacji ładowania
• Fotowoltaika jako zasilanie stacji ładowania

Przy planowaniu instalacji kluczowe jest sprawdzenie, czy lokalny operator sieci dystrybucyjnej (OSD) dysponuje wystarczającą rezerwą mocy w danym punkcie przyłączenia. Wniosek o zwiększenie mocy przyłączeniowej składa się bezpłatnie, choć realny termin realizacji wynosi od 30 do 90 dni, zależnie od regionu. Warto przy tym pamiętać, że podane przez OSD parametry (np. 11 kW, 17 kW, 22 kW) dotyczą mocy umownej, nie chwilowej - umowa określa, ile energii instalacja może pobrać w danym okresie rozliczeniowym.

Dla stacji DC, które pracują z mocami od 50 kW wzwyż, wymagane jest przyłącze średniego napięcia (SN) i transformator SN/nn. Standardowy proces obejmuje uzyskanie warunków przyłączenia, projekt budowlany oraz odbiór przez Zakład Energetyczny. Taki proces trwa od sześciu do dwunastu miesięcy, a koszt inwestycji w infrastrukturę energetyczną potrafi przewyższyć cenę samej stacji.

Zmienną, o której rzadko mówi się wprost, jest współczynnik jednoczesności. W budynku wielorodzinnym z dwudziestoma miejscami postojowymi rzeczywisty pobór nie wynosi 20 × 11 kW = 220 kW, lecz znacznie mniej, bo mieszkańcy ładują auta o różnych porach. Operatorzy sieci stosują współczynniki od 0,3 do 0,7, co bezpośrednio wpływa na wysokość opłaty stałej za moc.

Normy i przepisy regulujące podłączenie

Projektując przyłącze, trzeba stosować się do normy PN-EN 61851-1, która definiuje tryby ładowania (1-4) oraz wymogi bezpieczeństwa elektrycznego. Tryb 3 (ładowanie AC przez wallbox z komunikacją PWM) to dziś standard dla instalacji prywatnych i półpublicznych. Tryb 4 (ładowanie DC z komunikacją PLC) obowiązuje przy stacjach szybkich i ultraszybkich, gdzie napięcie na złączu kablowym sięga 800 V, a natężenie prądu 500 A.

Rozporządzenie Ministra Klimatu i Środowiska z 2023 roku wprowadziło obowiązek stosowania złącz typu 2 (do 43 kW AC) i CCS2 (do 350 kW DC) w nowo powstających punktach. To ujednoliciło rynek i wyeliminowało wcześniejszy chaos z wtyczkami CHAdeMO oraz wariantami amerykańskimi. Publiczne stacje ładowania, które chcą ubiegać się o dofinansowanie z programu Narodowego Funduszu Ochrony Środowiska, muszą spełniać co najmniej 50 kW mocy w trybie DC.

Przed złożeniem wniosku do OSD warto zlecić audyt energetyczny obiektu. Kosztuje od 1500 do 4000 zł brutto, ale pozwala uniknąć sytuacji, w której operator odmówi zwiększenia mocy ze względu na ograniczenia transformatora SN/nn. Audytor sprawdza obciążenie istniejących obwodów, impedancję pętli zwarcia oraz rezerwę cieplną kabli zasilających.

Wallbox czy stacja DC - różnice w zasilaniu

Wallbox to prostownik pośredni wbudowany w samochód. Pobiera prąd przemienny z sieci 400 V i przekształca go w stały dopiero w pokładowej ładowarce pojazdu, której moc rzadko przekracza 11 kW (jednofazowo) lub 22 kW (trójfazowo). Stacja DC jest prostownikiem zewnętrznym: pobiera prąd przemienny z sieci, konwertuje go na stały jeszcze przed podaniem na kabel i wysyła do baterii napięcie dopasowane do jej aktualnego stanu naładowania (SOC).

Ta różnica tłumaczy, dlaczego wallbox przyłączony do typowej instalacji domowej 3 × 32 A oddaje maksymalnie 22 kW, podczas gdy stacja DC o mocy 150 kW wymaga własnego zasilania średniego napięcia, rozdzielni NN oraz układu kompensacji mocy biernej. W wallboxie cała „inteligencja" leży po stronie auta; w stacji DC to sterownik stacji decyduje o krzywej ładowania i komunikuje się z baterią przez protokół ISO 15118.

Efektywność energetyczna obu rozwiązań też różni się o kilka procent. Sprawność ładowania AC waha się między 88 a 92%, ponieważ prąd przemienny przechodzi przez podwójną konwersję (sieć → prostownik auta → bateria). Sprawność stacji DC sięga 94-96%, gdyż konwersja AC/DC odbywa się raz, w jednym stopniu. Ta pozornie niewielka różnica przekłada się na realne oszczędności: przy 10 000 kWh rocznie zysk wynosi 200-400 kWh, czyli około 150-300 zł.

Wallbox sprawdza się w domu, w biurze i na parkingach nocnych, gdzie czas ładowania nie gra roli. Stacja DC jest konieczna przy trasach tranzytowych, w flocie taxi, kurierskiej czy car-sharingu, gdzie liczy się każda minuta postoju. Ładowanie 100% baterii 60 kWh przez wallbox to kilka godzin; przez stację 150 kW to trzydzieści pięć minut.

Jak dobrać zabezpieczenia i przewody do stacji ładowania

Zabezpieczenie obwodu ładowania musi uwzględniać trzy zagrożenia: przeciążenie, zwarcie i prąd różnicowy. Pierwszy scenariusz wyklucza wyłącznik nadprądowy typu B z charakterystyką C, dobrany do spodziewanego obciążenia. Dla wallboxu 22 kW przy złączu trójfazowym 32 A stosuje się wyłącznik 40 A z zapasem 25% na prądy rozruchowe prostownika auta.

Drugi scenariusz wymaga określenia impedancji pętli zwarcia i sprawdzenia, czy wyłącznik zadziała w czasie krótszym niż 0,4 s. Krótsze odcinki kabla (do 15 m) pozwalają użyć przewodu YDYp 5 × 6 mm², dłuższe trasy wymagają przekroju 10 mm², a nawet 16 mm², jeśli spadek napięcia ma pozostać poniżej 3%. Każdy milimetr kwadratowy miedzi kosztuje, ale oszczędność na kablu oznacza straty energii rzędu 200-400 kWh rocznie.

Trzeci scenariusz, prąd różnicowy, to zagadnienie specyficzne dla pojazdów elektrycznych. Standardowy wyłącznik RCD typu A (30 mA) chroni przed zmiennym prądem upływowym, ale nie zawsze wykrywa składową stałą, którą generują nowoczesne prostowniki PFC w pojazdach. Dlatego w każdym obwodzie z wallboxem montuje się wyłącznik RCD typu B, droższy o 400-700 zł, ale reagujący na wszystkie formy prądu różnicowego.

W instalacjach z wieloma wallboxami konieczne jest zastosowanie selektywności zabezpieczeń. Oznacza to, że wyłącznik różnicowy na rozdzielnicy głównej ma wyższy prąd znamionowy (np. 300 mA) niż zabezpieczenia lokalne (30 mA). Dzięki temu usterka jednego wallboxu nie wyłącza wszystkich pozostałych. Koszt takiej konfiguracji rośnie o 8-12%, ale bez niej ryzyko kaskadowych awarii jest wysokie.

Przewody i ich prowadzenie

Trasa kablowa między rozdzielnią a stacją powinna być jak najkrótsza i prowadzona w listwach elektroinstalacyjnych lub korytkach. Promienie gięcia kabli YDY przekraczają dziesięciokrotność średnicy przewodu, co w praktyce oznacza, że przy kablu 5 × 10 mm² minimalne łuki mają 110 mm. Zbyt ciasne zagięcia uszkadzają izolację i prowadzą do zwarć po kilku latach eksploatacji.

Przy instalacjach zewnętrznych stosuje się kable YKYżo (z powłoką polietylenową) o zwiększonej odporności na UV i wilgoć. Cena jest wyższa o 30-40% od YDY, ale żywotność wzrasta z 15 do 25 lat. W gruncie kabel układa się na głębokości 60-80 cm, na podsypce z piasku, z folią ostrzegawczą w kolorze niebieskim, zgodnie z normą PN-E-05125.

Wspomniane wyżej kwestie zabezpieczeń różnicowoprądowych są uregulowane przez normę PN-HD 60364-7-722, która wprost wymienia instalacje do ładowania pojazdów jako szczególny przypadek. Norma precyzuje, że obwód zasilający wallbox nie może być współdzielony z innymi odbiornikami, a przewód ochronny PE musi być prowadzony osobno i łączony z szyną wyrównawczą budynku.

Fotowoltaika jako zasilanie stacji ładowania

Połączenie instalacji fotowoltaicznej z wallboxem to dziś najtańszy sposób na ładowanie auta za darmo, pod warunkiem, że słońce świeci w godzinach pracy. Przy instalacji 10 kWp w polskich warunkach roczna produkcja oscyluje wokół 9500 kWh, z czego ładowanie samochodu (3000 kWh rocznie) pochłania mniej niż jedną trzecią. Zmienia się jednak profil zużycia i proporcje między autokonsumpcją a oddaniem do sieci.

Kluczowy parametr to magazyn energii. Bez akumulatora dom autokonsumuje średnio 30-40% produkcji PV, bo ładowanie auta zwykle odbywa się wieczorem, gdy fotowoltaika nie pracuje. Z domowym magazynem 10 kWh autokonsumpcja wzrasta do 60-70%, a z V2H (Vehicle-to-Home) przekracza 80%. Cena magazynu waha się od 25 000 do 55 000 zł brutto, więc okres zwrotu liczy się w latach, nie miesiącach.

Inteligentne sterowanie przepływem energii odbywa się przez inwerter hybrydowy lub zewnętrzny EMS (Energy Management System). Algorytm uwzględnia prognozę pogody, stan naładowania baterii pojazdu, taryfę energii i aktualne obciążenie domu. W praktyce oznacza to, że w słoneczny wtorek auto ładuje się z nadwyżek PV z mocą 11 kW, a w pochlebny czwartek pobiera nocą tańszą energię z sieci, korzystając z taryfy G12.

Technologia V2H, choć wciąż rzadka na polskim rynku, zasługuje na uwagę. Auto z funkcją vehicle-to-home (np. wybrane modele japońskie i europejskie) staje się wtedy buforem energii o pojemności 60-80 kWh. Zasilanie stacji ładowania samochodów elektrycznych w takim układzie zamyka cykl: dom produkuje prąd, prąd ładuje auto, auto oddaje prąd domowi nocą. Sprawność round-trip sięga 85%, a oszczędność rośna o dodatkowe 40-50% względem scenariusza z samym magazynem.

Przy montażu PV warto z góry zaplanować rezerwę mocy inwertera. Standardowy inwerter 10 kW obsłuży jednocześnie dom (4 kW) i wallbox (11 kW) tylko w teorii; w rzeczywistości będzie się dławił i raportował błąd przeciążenia. Bezpieczny zapas to 20-30% ponad sumaryczne obciążenie, czyli inwerter co najmniej 12 kW na instalację 10 kWp.

Bilans energetyczny i opłacalność

Koszt stacji ładowania samochodów elektrycznych w wariancie PV bez magazynu mieści się w granicach 35 000-50 000 zł brutto (instalacja 10 kWp + wallbox 11 kW). Zwrot inwestycji przy przebiegu 18 000 km rocznie wynosi 6-8 lat, zależnie od rosnących cen energii i własnej autokonsumpcji. W scenariuszu z magazynem okres zwrotu wydłuża się do 10-12 lat, ale uniezależnia dom od awarii sieci.

Inną zmienną, którą trzeba uwzględnić, jest opłata mocowa wprowadzona w 2024 roku. Rozliczenie opiera się na średnim poborze energii w określonych godzinach, a autokonsumpcja z fotowoltaiki obniża tę opłatę o 15-25%. Na fakturze widnieje to jako pozycja „opłata mocowa", wyliczana na podstawie profilu zużycia. Im więcej energii zużywasz poza szczytem (10:00-16:00 zimą, 11:00-17:00 latem), tym mniej płacisz.

Wybierając firmę montażową, szukaj takiej, która posiada certyfikat UDT na instalacje fotowoltaiczne i jednocześnie doświadczenie w elektromobilności. Dokumentacja musi obejmować projekt wykonawczy, schemat rozdzielnicy z zabezpieczeniami, protokół pomiarów impedancji pętli zwarcia oraz zgłoszenie do OSD. Bez tych elementów ubezpieczyciel odmówi wypłaty odszkodowania w razie pożaru.

Zasilanie stacji ładowania samochodów elektrycznych w modelu w pełni opartym na odnawialnych źródłach jest dziś technicznie realne, choć wymaga starannego planowania. Warunki, które muszą być spełnione jednocześnie, to: rezerwa mocy przyłączeniowej, magazyn energii lub V2H, inteligentne sterowanie EMS oraz właściwie dobrany inwerter. Kiedy te cztery elementy współgrają, koszt przejechania 100 km spada do 6-8 zł, niezależnie od taryf operatora.

Źródła i przepisy

Przygotowanie tekstu oparto na obowiązujących regulacjach i dokumentach normalizacyjnych: PN-EN 61851-1 (system przewodowego ładowania pojazdów elektrycznych), PN-HD 60364-7-722 (wymagania dla instalacji zasilających pojazdy), Rozporządzeniu Ministra Klimatu i Środowiska z 2023 r. w sprawie wymagań technicznych dla stacji ładowania, Ustawie Prawo energetyczne (Dz.U. 2024 poz. 266), Warunkach Technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 1225) oraz wytycznych NFOŚiGW dla programów dofinansowania infrastruktury ładowania. Dane liczbowe dotyczące cen urządzeń i kosztów eksploatacji pochodzą z katalogów branżowych i raportów branżowych publikowanych w latach 2022-2024 na portalach poświęconych elektromobilności i fotowoltaice.
