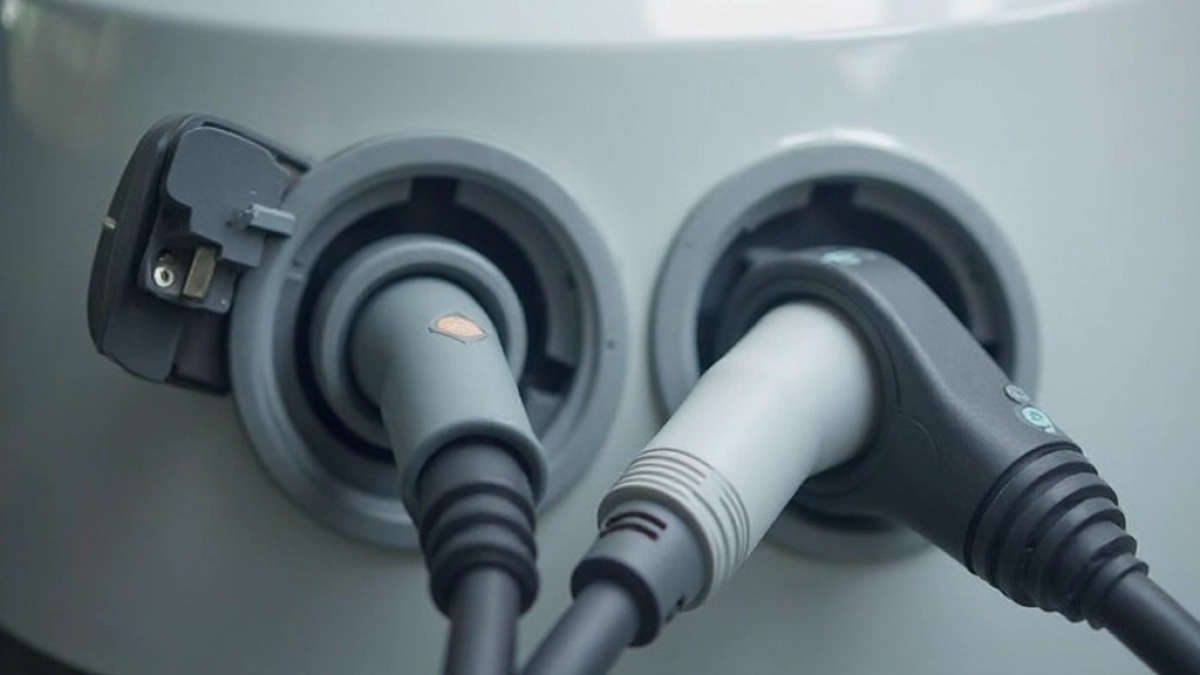

Gniazda ładowania samochodów elektrycznych – Typ 2

Gniazda do ładowania samochodów elektrycznych dzielą się przede wszystkim na te obsługujące prąd zmienny AC i stały DC, co decyduje o prędkości ładowania w domu czy na stacji. W Europie dominuje standard Typ 2, uniwersalny dla ładowarek publicznych i prywatnych, zgodny z normą IEC 62196. Ten typ zapewnia kompatybilność z systemem CCS Combo 2, umożliwiając szybkie ładowanie DC bez wymiany gniazda. Rozważymy moce od 3,7 kW jednofazowych do 22 kW trójfazowych oraz montaż natynkowy lub podtynkowy z ochroną IP55, idealny do garażu czy parkingu.

• Jakie gniazda do ładowania samochodu elektrycznego?
• Gniazda ładowania prądem przemiennym AC
• Gniazda ładowania prądem stałym DC
• Standard gniazda Typ 2 w Europie
• Kompatybilność Typ 2 z CCS Combo 2
• Moc i fazy gniazd Typ 2 do EV
• Gniazda Typ 2 natynkowe i podtynkowe IP55
• Pytania i odpowiedzi

Jakie gniazda do ładowania samochodu elektrycznego?

Samochody elektryczne wymagają gniazd dostosowanych do ich baterii, które przetwarzają prąd z sieci. Podstawowy podział obejmuje złącza AC do wolniejszego ładowania domowego i DC do szybkiego na stacjach. W Europie skupiamy się na Typie 2, bo pasuje do większości modeli jak te od europejskich producentów. Wybór zależy od instalacji elektrycznej w domu – jednofazowej czy trójfazowej. Zawsze sprawdzaj normy bezpieczeństwa, by uniknąć przegrzania.

Proces wyboru gniazda zaczyna się od oceny potrzeb. Najpierw określ moc, jaką oferuje twoja sieć domowa. Potem dopasuj typ złącza do auta – większość europejskich EV ma wtyk Typ 2. Na koniec pomyśl o montażu: natynkowym dla łatwości czy podtynkowym dla estetyki. Oto kroki w szczegółach:

• Sprawdź specyfikację pojazdu pod kątem obsługiwanych standardów złączy.
• Oceń parametry instalacji elektrycznej, w tym liczbę faz i dostępne obciążenie.
• Wybierz gniazdo z odpowiednią ochroną, np. IP55 przed wilgocią.
• Zweryfikuj kompatybilność z ładowarkami przenośnymi lub stałymi.
• Skonsultuj z elektrykiem montaż, by spełnić normy PN-EN.

Każde gniazdo musi wytrzymywać tysiące cykli podłączania. Materiały jak poliwęglan i miedź zapewniają trwałość. W publicznych stacjach spotykasz te z blokadą elektromechaniczną, chroniącą przed wyrwaniem kabla.

Może Cię zainteresować: Jakie gniazdo do ładowania samochodu elektrycznego

Gniazda ładowania prądem przemiennym AC

Gniazda AC pobierają prąd zmienny z sieci 230 V, który on-boardowy przetwornik w aucie zamienia na stały. Nadają się do nocnego ładowania w garażu, dając 3-22 kW w zależności od faz. Są tańsze w instalacji niż DC i powszechnie stosowane w Europie. Typ 2 dominuje, zastępując starsze Schuko czy CEE. Prąd AC płynie sinusoidalnie, co wymaga solidnej izolacji.

Budowa gniazda AC

Złącze ma piny dla L, N i PE plus sygnałowe CP i PP do komunikacji z autem. Pilot CP informuje o mocy i gotowości. PP wykrywa typ wtyczki. To pozwala na inteligentne zarządzanie ładowaniem. Bezpieczeństwo zapewnia RCD typ A lub B.

Instalacja AC krok po kroku wymaga planowania. Zacznij od skrzynki rozdzielczej, dodając obwód dedykowany. Użyj kabla 5-żyłowego o przekroju 6-16 mm². Podłącz zgodnie z schematem: L1-L3, N, PE. Testuj po montażu multimetrem. Regularnie sprawdzaj temperaturę podczas pracy.

Polecamy: Ile trwa ładowanie samochodu elektrycznego z gniazdka

• Oblicz obciążenie: dla 7,4 kW wystarczy 32 A jednofazowo.
• Wybierz wallbox z regulacją mocy.
• Zainstaluj uziemienie i różnicówkę.
• Dopasuj długość kabla do zasięgu.

Warianty AC różnią się mocą. Jednofazowe do 7,4 kW dla mieszkań, trójfazowe wyżej dla domów. Na rynku znajdziesz modele z Wi-Fi do monitoringu via app.

Gniazda ładowania prądem stałym DC

Gniazda DC podają prąd stały bezpośrednio do baterii, omijając przetwornik auta – to szybkie ładowanie do 350 kW. Wymagają potężnych transformatorów na stacjach. W Europie standardem jest CCS Combo 2, rozszerzający Typ 2 o dwa piny DC. Nadają się do podróży, ładując 80% w 30 minut. Wymagają chłodzenia aktywnymi wentylatorami.

Różnice między AC a DC

AC ładuje wolno, bo auto konwertuje prąd. DC jest szybsze, ale droższe w budowie. Gniazda DC mają grubsze piny na wysokie napięcia 400-800 V. Komunikacja via PLC na pinach CP. Bezpieczeństwo to HVIL – pętlę wysokiego napięcia.

Montaż DC to sprawa profesjonalistów. Potrzebna jest moc powyżej 100 kW z sieci średniego napięcia. Kable chłodzone cieczą przenoszą energię. Stacje DC integrują BMS do kontroli baterii. W domu rzadko stosowane ze względu na koszt.

• Sprawdź kompatybilność auta z CCS lub CHAdeMO.
• Oceń dostępność prądu w lokalizacji.
• Wybierz gniazdo z systemem płatności RFID.
• Zapewnij wentylację i ochronę IP54+.
• Monitoruj temperaturę pinów.

DC rewolucjonizuje długie trasy. Od 50 kW do ultra-szybkich 350 kW, skracają postoje.

Standard gniazda Typ 2 w Europie

Typ 2, zwany Mennekes, zdefiniowany w IEC 62196-2, to złącze 7-pinowe dla AC do 22 kW. Wprowadzony w 2013 roku przez unijną dyrektywę, stał się obowiązkowy na publicznych stacjach. Pasuje do aut jak Volkswagen ID czy Renault Zoe. Ma kształt trapezowy z klapką ochronną. Trwałość to 10 000 cykli.

Historia Typu 2 zaczyna się od potrzeby unifikacji. Wcześniej chaos z Typem 1 (J1772) w USA. Europa wybrała Typ 2 za uniwersalność. Teraz 95% ładowarek AC go obsługuje. Norma gwarantuje bezpieczeństwo w deszczu dzięki IP55.

Krok po kroku podłączasz Typ 2. Wsuń wtyk, usłysz klik blokady. Światło LED sygnalizuje fazę ładowania. Odłącz po zgaszeniu zielonego. Czyszczenie pinów miękką szmatką. Unikaj siły przy wyjmowaniu.

• Sprawdź integralność pinów wizualnie.
• Podłącz w pozycji pionowej.
• Użyj pokrowca na kable.
• Regularnie smaruj styki.

Typ 2 wspiera vehicle-to-grid, oddając energię do sieci.

Kompatybilność Typ 2 z CCS Combo 2

CCS Combo 2 to Typ 2 z dodatkowymi pinami DC po bokach, tworząc jedno gniazdo dla AC i DC. Szerokość 70 mm mieści oba tryby. Auto rozpoznaje wtyk i przełącza protokół. Moc DC do 350 kW bez zmiany infrastruktury. To oszczędność dla operatorów stacji.

Jak działa kompatybilność

Przy AC używa górnych pinów Typ 2. DC aktywuje dolne po negocjacji PLC. Prąd płynie tylko w jednym trybie. Zabezpieczenia odcinać HV przy awarii. Norma IEC 62196-3 to reguluje.

Instalacja Combo 2 wymaga adaptera dla starszych aut. W Europie 80% nowych EV ma CCS2. Przejście z AC na DC trwa sekundy. Monitoruj via OCPP protokół.

• Weryfikuj wersję CCS w specyfikacji auta.
• Użyj kabla Combo 2 do 50 kW.
• Testuj połączenie na niskiej mocy.
• Sprawdzaj aktualizacje oprogramowania.
• Zapewnij chłodzenie dla >150 kW.

Ta hybryda upraszcza ładowanie na autostradach.

Moc i fazy gniazd Typ 2 do EV

Gniazda Typ 2 jednofazowe dają do 7,4 kW przy 32 A i 230 V. Trójfazowe skalują do 22 kW przy 32 A na fazę i 400 V. Moc obliczysz jako U x I x sqrt(3) dla trójfazowych. Wyższa faza skraca czas ładowania o połowę. Sieci domowe często jednofazowe, więc wallbox reguluje.

Tabela mocy Typ 2:

Krok po kroku dobierz moc. Zmierz obciążenie sieci. Wybierz gniazdo z throttlem. Testuj pełne obciążenie. Monitoruj zużycie.

• Oblicz: bateria 60 kWh / 7,4 kW = 8 godzin.
• Dla trójfaz: 60 kWh / 22 kW = 3 godziny.
• Użyj dynamicznego load balancing.
• Unikaj >80% obciążenia sieci.

Wyższe moce wymagają 5x10 mm² kabla.

Gniazda Typ 2 natynkowe i podtynkowe IP55

Natynkowe Typ 2 montujesz na ścianie bez kucia – idealne do garażu. Podtynkowe chowasz w tynku dla gładkości. Oba mają IP55: odporność na strumień wody i pył. Obudowa z ABS lub metalu waży 2-5 kg. Temperatura pracy -30 do +50°C.

Montaż natynkowego

Wierć otwory, kotwisz puszkami. Podłącz przewody od tyłu. Zamknij klapką. Dla podtynkowego wmurować puszkę 160 mm głębokości. Wypełnij silikonem szczeliny. Podłącz identycznie.

Różnice w zastosowaniu: natynkowe szybsze do instalacji, podtynkowe dyskretne. Oba z uchwytem kabla. IP55 chroni przed deszczem na zewnątrz.

• Przygotuj puszkę rozetową.
• Użyj torque 2 Nm na śruby.
• Testuj szczelność myjką.
• Dodaj osłonę anty-wandalową.
• Sprawdzaj rocznie uszczelki.

Te modele pasują do 90% domowych setupów ładowania.

Pytania i odpowiedzi

• Jakie są główne standardy gniazd do ładowania samochodów elektrycznych w Europie?

  Najbardziej rozpowszechnionym standardem w Europie jest gniazdo Type 2 (Mennekes), zgodne z normą IEC 62196. Stosowane jest w niemal wszystkich modelach samochodów elektrycznych (BEV) i umożliwia ładowanie prądem zmiennym (AC) jedno- lub trójfazowym.

• Czym charakteryzuje się gniazdo Type 2 pod względem mocy i kompatybilności?

  Type 2 oferuje ładowanie od 1 kW (jednofazowe do 7,4 kW) do 22 kW (trójfazowe). Jest w pełni kompatybilne z systemem CCS (Combo 2), co pozwala na podłączenie zarówno ładowarek AC, jak i szybkich ładowarek DC o wysokiej mocy.

• Jakie są rodzaje gniazd Type 2 do ładowania domowego lub publicznego prądem zmiennym 230 V?

  Dostępne są warianty natynkowe i podtynkowe, często z ochroną IP55. Nadają się do montażu w garażach domowych lub na stacjach publicznych, zapewniając bezpieczne ładowanie AC z wtyczkami Type 2.

• Czy gniazdo Type 2 jest uniwersalne dla różnych metod ładowania?

  Tak, dzięki konstrukcji Combo 2 gniazdo Type 2 obsługuje zarówno standardowe ładowanie AC, jak i szybkie ładowanie DC. Zapewnia elastyczność w zastosowaniach domowych, publicznych i superszybkich.
