Rozdzielnica mieszkaniowa: jakie zabezpieczenia naprawdę musisz mieć

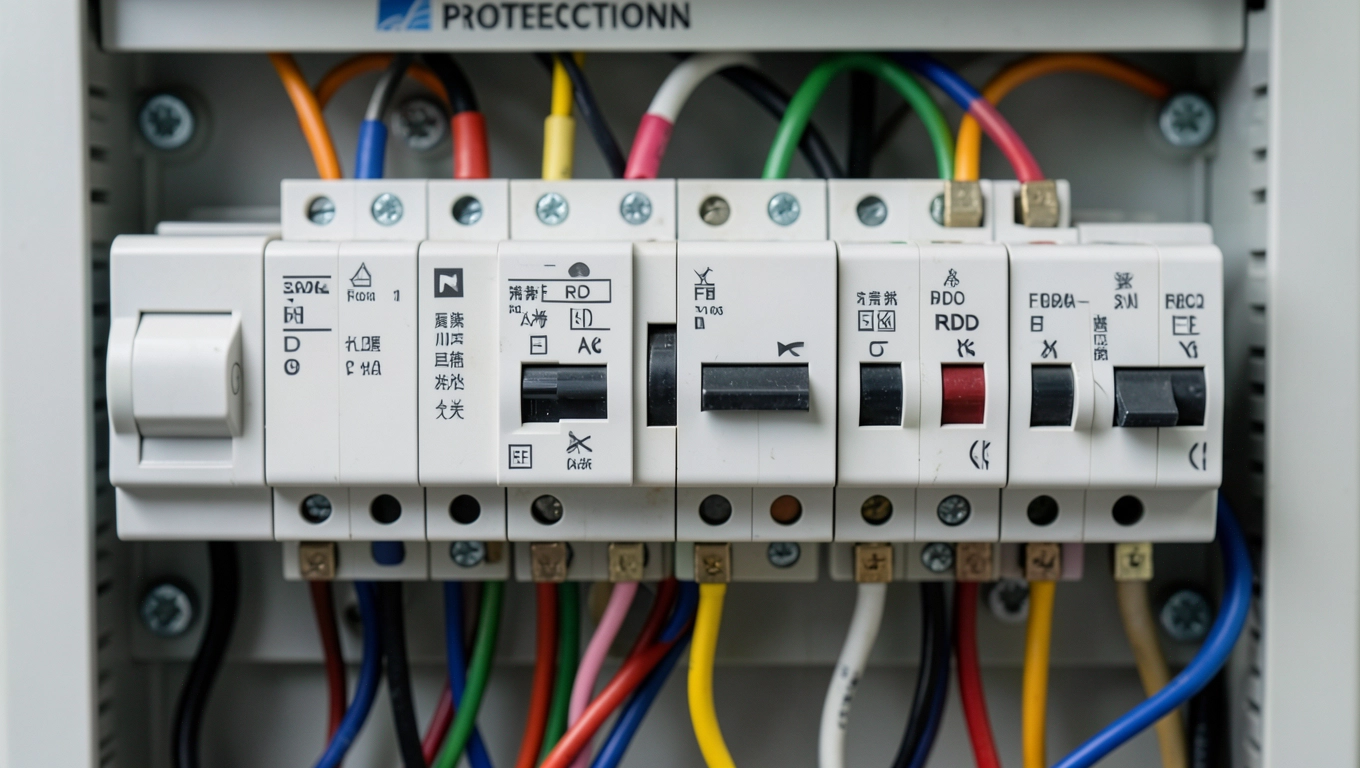

W nocy, gdy śpisz, w ścianie może powstawać iskra. Niewidoczna, cicha, bez zapachu, potrafi rozgrzać drewno lub piankę poliuretanową do temperatury samozapłonu w ciągu kilkunastu minut. Według danych Państwowej Straży Pożarnej w Polsce niemal co trzeci pożar w budynku mieszkalnym zaczyna się w obrębie instalacji elektrycznej, a w domach z poddaszem użytkowym i drewnianymi stropami odsetek ten rośnie. Tymczasem rozdzielnica mieszkaniowa pozostaje dla większości inwestorów tajemniczą szafką z kolorowymi klamkami, którą „elektryk wie, jak poskładać". Ten tekst jest głębszy niż standardowy poradnik. Pokazuje, jakie zabezpieczenia elektryczne faktycznie ochronią domowników, ile kosztują w rozsądnych widełkach i dlaczego pewne normy naprawdę nie podlegają negocjacji.

• Wyłącznik różnicowoprądowy 30 mA i nadprądowy podstawa ochrony
• Ogranicznik przepięć do rozdzielnicy i detektor iskrzenia (AFD)
• Schemat rozdzielnicy 24 moduły oraz ceny zabezpieczeń

Wyłącznik różnicowoprądowy 30 mA i nadprądowy podstawa ochrony

Różnicówka to urządzenie, które porównuje prąd wpływający do obwodu z prądem wypływającym. Gdy różnica przekroczy 30 mA, w czasie poniżej 30 milisekund odcina napięcie. Mechanizm działa na zasadzie przekładnika Ferrantiego: cewka sumująca wykrywa nawet minimalny upływ, na przykład przez ciało człowieka dotykającego przewodu pod napięciem w wilgotnej łazience.

Próg 30 mA nie jest przypadkowy. Badania medyczne prowadzone od lat sześćdziesiątych wykazały, że prąd przemienny o natężeniu powyżej 30 mA przez czas dłuższy niż 40 ms może wywołać mimowolny skurcz mięśni, w tym przepony, prowadząc do zaburzeń oddychania. Norma PN-HD 60364-4-41 wskazuje ten próg jako obowiązkowy dla obwodów gniazdek ogólnych, łazienek oraz instalacji zewnętrznych.

Wyłącznik nadprądowy pełni zupełnie inną funkcję. Reaguje na dwie sytuacje: przeciążenie, czyli długotrwały pobór prądu większy niż znamionowy, oraz zwarcie, czyli nagły, wielokrotnie wyższy skok natężenia. W pierwszym przypadku działa termicznie, poprzez płytkę bimetaliczną, która wygina się pod wpływem ciepła i po kilkudziesięciu sekundach lub minutach rozłącza styk. W drugim przypadku zadziała elektromagnes w ułamku sekundy.

Rozdzielność obwodów to zasada projektowa, która mówi, że każdy większy odbiornik lub grupa gniazdek powinna mieć własny wyłącznik nadprądowy. W typowym mieszkaniu wydziela się osobne obwody dla kuchni, łazienki, pralki, bojlera, oświetlenia i gniazdek ogólnych. Dzięki temu awaria jednego urządzenia nie pozbawia prądu całego lokalu.

W praktyce oznacza to, że rozdzielnica 24-modułowa dla trzypokojowego mieszkania powinna pomieścić przynajmniej jeden wyłącznik główny, ogranicznik przepięć klasy T1+T2, kilka różnicówek grupowych oraz od sześciu do dziesięciu wyłączników nadprądowych. Sama liczba modułów determinuje koszt obudowy, który waha się od 120 złotych za prostą natynkową do 600 złotych za podtynkową z drzwiami metalowymi.

Częsty błąd inwestorów polega na stosowaniu wyłączników nadprądowych o zbyt wysokim prądzie znamionowym, na przykład B25 zamiast B16. Powoduje to, że przewód o przekroju 1,5 mm² może się nagrzewać, zanim zadziała ochrona. Norma PN-HD 60364-5-523 podaje dopuszczalne obciążalności długotrwałe dla poszczególnych przekrojów i warto je bezwzględnie respektować.

Ogranicznik przepięć do rozdzielnicy i detektor iskrzenia (AFD)

Przepięcia w sieci elektrycznej pojawiają się z dwóch głównych powodów. Po pierwsze, wyładowania atmosferyczne, nawet uderzające w odległości jednego kilometra, indukują w przewodach napięcia rzędu kilku kilowoltów. Po drugie, procesy łączeniowe w sieci energetycznej, na przykład włączanie i wyłączanie dużych odbiorników przemysłowych, generują krótkotrwałe skoki napięcia.

Ogranicznik przepięć klasy T1 chroni przed bezpośrednim uderzeniem pioruna i instaluje się go na wejściu instalacji, najczęściej w rozdzielnicy głównej budynku. Klasa T2 zabezpiecza przed przepięciami łączeniowymi oraz indukowanymi i montuje się ją w rozdzielnicy mieszkaniowej, jeśli budynek nie posiada ochrony na poziomie T1. Wariant T1+T2 w jednym module łączy obie funkcje i kosztuje od 250 do 500 złotych za komplet trzech faz.

Detektor iskrzenia, oznaczany symbolem AFD zgodnie z normą PN-EN 62606, to urządzenie stosunkowo nowe na polskim rynku. Analizuje ono widmo częstotliwościowe prądu w obwodzie i wykrywa charakterystyczne składowe, jakie towarzyszą iskrzeniu. Po wykryciu niepokojącego sygnału odcina zasilanie w czasie poniżej sekundy, zanim iskra zdąży rozgrzać otaczający materiał do temperatury zapłonu.

AFD znajduje zastosowanie przede wszystkim w obwodach zasilających drewniane podłogi, strychy, poddasza z widoczną konstrukcją drewnianą oraz pomieszczenia z ociepleniem z pianki poliuretanowej. W takich przestrzeniach nawet niewielka iskra potrafi zainicjować pożar, który rozprzestrzenia się błyskawicznie przez ukryte kanały kablowe. Koszt detektora to około 500 do 1500 złotych za sztukę, a jego montaż wymaga jednego modułu w rozdzielnicy.

Warto wiedzieć, że AFD nie zastępuje różnicówki ani wyłącznika nadprądowego. Działa na zupełnie innej zasadzie fizycznej. Wyłącznik różnicowoprądowy wykrywa upływ prądu do ziemi, wyłącznik nadprądowy reaguje na przeciążenie lub zwarcie, a detektor iskrzenia rozpoznaje mikroskopowe wyładowania w obrębie samego przewodu, na przykład w miejscu uszkodzonej izolacji stykającej się z drewnem.

Wyłączniki selektywne, oznaczone literą S, pozwalają na hierarchiczną koordynację zabezpieczeń. W budynku z kilkoma rozdzielnicami piętrowymi wyłącznik selektywny na poziomie głównym opóźnia swoje zadziałanie o kilkadziesiąt milisekund względem zabezpieczeń lokalnych. Dzięki temu zwarcie w mieszkaniu na trzecim piętrze nie wyłącza całego budynku, a jedynie obwód, w którym wystąpiła awaria.

Schemat rozdzielnicy 24 moduły oraz ceny zabezpieczeń

Typowa rozdzielnica 24-modułowa dla mieszkania o powierzchni 60 do 80 metrów kwadratowych zawiera rozdzielnicę główną, ogranicznik przepięć, wyłącznik różnicowoprądowy główny oraz wyłączniki nadprądowe dla poszczególnych obwodów. Schemat zaczyna się od zacisku przyłączeniowego, przez który wpływa zasilanie z licznika energii.

Na pierwszym miejscu w rozdzielnicy montuje się ogranicznik przepięć T1+T2, trzymodułowy, obsadzony na szynie DIN. Tuż za nim znajduje się wyłącznik nadprądowy główny, jedno- lub trójbiegunowy, o prądzie znamionowym dopasowanym do mocy przyłączeniowej. W mieszkaniach jednofazowych najczęściej stosuje się wyłącznik B25A lub B32A.

Za wyłącznikiem głównym umieszcza się wyłącznik różnicowoprądowy dwubiegunowy 30 mA. Jego zadaniem jest ochrona wszystkich obwodów gniazdkowych oraz obwodów łazienki. W większych instalacjach stosuje się kilka różnicówek, na przykład osobno dla gniazdek ogólnych, osobno dla łazienki i pralki, co zwiększa selektywność i ogranicza zasięg awarii.

Kolejne pozycje zajmują wyłączniki nadprądowe dla poszczególnych obwodów. Standardowo przyjmuje się B10A dla oświetlenia, B16A dla gniazdek ogólnych oraz B20A lub B25A dla obwodów kuchennych i pralki. Każdy wyłącznik zajmuje jeden moduł, co w rozdzielnicy 24-modułowej daje miejsce na osiem do dziesięciu obwodów.

Koszt kompletnej rozdzielnicy z pełnym osprzętem dla mieszkania trzypokojowego waha się od 1500 do 3500 złotych w zależności od klasy urządzeń oraz regionu Polski. Wariant rozbudowany z detektorem iskrzenia, dwoma różnicówkami i ogranicznikiem T1+T2 może sięgnąć 5000 złotych, co wciąż stanowi niewielki ułamek wartości nieruchomości.

Smart rozdzielnice, wyposażone w moduły komunikacyjne Wi-Fi lub Modbus, pozwalają na zdalne monitorowanie poboru energii oraz stanu poszczególnych zabezpieczeń. Aplikacja na telefonie informuje o zadziałaniu różnicówki lub o prądzie upływu przekraczającym 15 mA w konkretnym obwodzie. Dla osób zarządzających wynajmem mieszkań to funkcja pozwalająca wykryć usterkę, zanim lokator zgłosi awarię.

W budynkach z instalacją fotowoltaiczną rozdzielnica musi uwzględniać dodatkowy rozłącznik po stronie prądu stałego oraz zabezpieczenie przeciwprzepięciowe dedykowane inwerterowi. Moduł ochrony przed prądem wstecznym zapobiega przepływowi energii z paneli do sieci w przypadku awarii zasilania, co jest wymagane przez operatorów sieci dystrybucyjnej.

Norma PN-HD 60364-7-712 wskazuje konkretne wymagania dla instalacji fotowoltaicznych, w tym konieczność stosowania ograniczników przepięć typu T2 po stronie stałoprądowej. Pominięcie tego zabezpieczenia może skutkować uszkodzeniem inwertera podczas burzy, a koszt wymiany urządzenia sięga kilku tysięcy złotych.

Końcowa checklista dla inwestora obejmuje osiem punktów. Po pierwsze, rozdzielnica z minimum 24 modułami, z czego cztery rezerwowe. Po drugie, wyłącznik różnicowoprądowy 30 mA na każdym obwodzie gniazdkowym. Po trzecie, ogranicznik przepięć T1+T2 na wejściu. Po czwarte, wyłącznik nadprądowy o prądzie dopasowanym do przekroju przewodu. Po piąte, osobne obwody dla kuchni, łazienki, pralki i bojlera. Po szóste, detektor iskrzenia w obwodach zasilających strefy z drewnem lub pianką. Po siódme, szyny montażowe zgodne z normą PN-EN 60715. Po ósme, oznaczenie każdego obwodu trwałym opisem, nie naklejką.

Współpraca z elektrykiem posiadającym uprawnienia SEP do 1 kV to warunek konieczny. Samodzielny montaż rozdzielnicy, nawet z najlepszymi komponentami, narusza przepisy i może skutkować odmową odbioru instalacji przez zakład energetyczny. Dodatkowo ubezpieczyciel może odmówić wypłaty odszkodowania w razie pożaru, jeśli instalacja nie była wykonana przez osobę z odpowiednimi kwalifikacjami.

Zabezpieczenia elektryczne nie są kosztem, lecz inwestycją w spokojny sen. Kompletna rozdzielnica z detektorem iskrzenia i ogranicznikiem przepięć kosztuje mniej niż wymiana trzech metrów parkietu, a potrafi zapobiec tragedii, której wspomnienie zostaje na lata. Warto potraktować tę część remontu jako priorytet, nie jako pozycję do optymalizacji budżetu.

Przed podpisaniem umowy z elektrykiem poproś o schemat rozdzielnicy z numeracją obwodów oraz kartę katalogową każdego zainstalowanego urządzenia. Dokumentacja przyda się nie tylko do odbioru technicznego, ale również do późniejszych modyfikacji instalacji oraz dla ubezpieczyciela.

Źródła: PN-HD 60364 (Zespoły norm instalacji elektrycznych niskiego napięcia), PN-EN 62606 (Detektory iskrzenia), PN-EN 61643-11 (Ograniczniki przepięć), dane statystyczne Państwowej Straży Pożarnej, Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity), witryna internetowa SEP (Stowarzyszenie Elektryków Polskich).
