Napięcie, prąd i moc fizyczne podstawy bezpieczeństwa

Wybiło korki w kuchni, gdy włączyła się zmywarka, a czajnik jeszcze się grzał. Taki obraz zna prawie każdy właściciel domu, lecz niewielu rozumie, co właściwie dzieje się w przewodzie za ścianą. Zabezpieczenie energii elektrycznej w domu z punktu widzenia fizyki sprowadza się do trzech wielkości: napięcia U wyrażanego w woltach, natężenia prądu I w amperach i mocy P w watach. Relacja między nimi wynika z prostego wzoru P = U × I. Przy napięciu 230 V i żelazku pobierającym 8,7 A otrzymujemy moc 2000 W. Jedna godzina prasowania oznacza więc 2 kWh energii, za którą trzeba zapłacić.

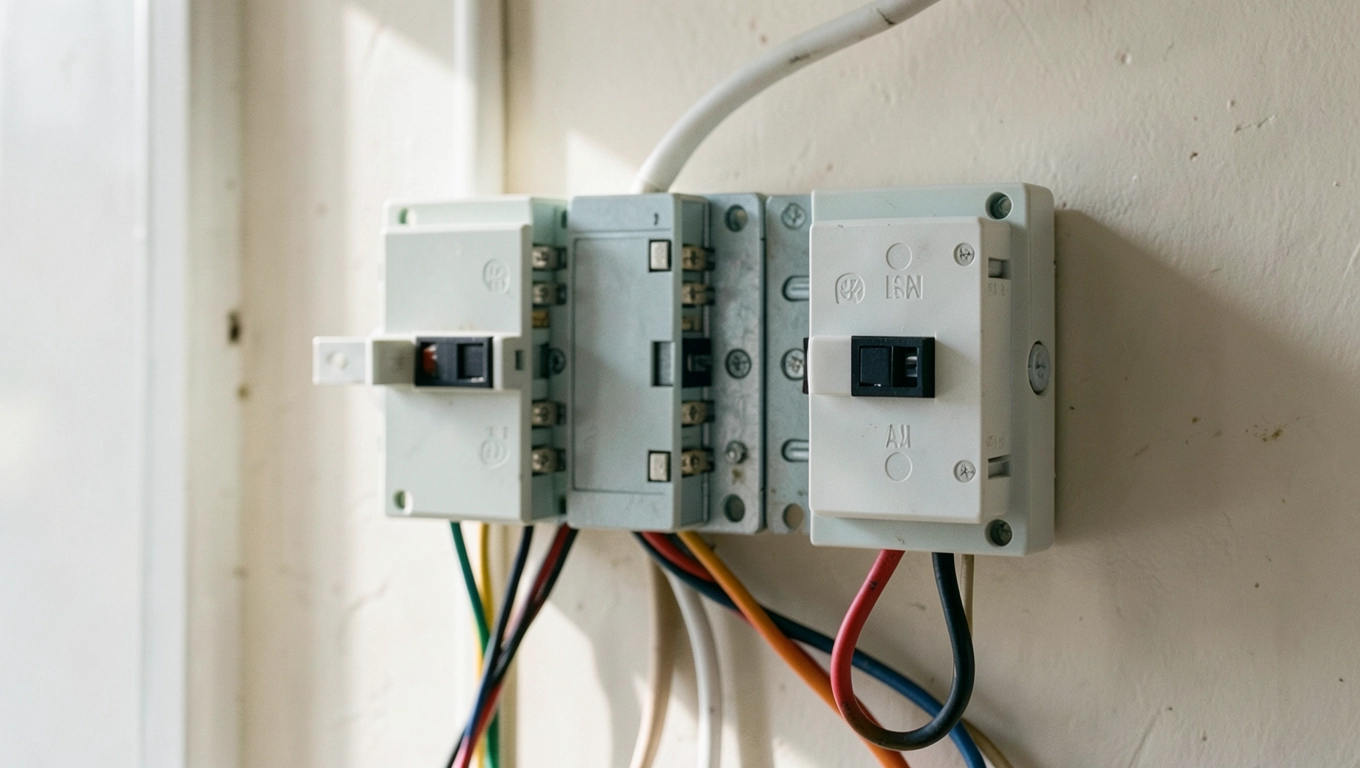

Zabezpieczenie energii elektrycznej w domu z punktu widzenia fizyki

Na liczniku widnieje kilowatogodzina jednostka energii, nie mocy. To istotne rozróżnienie, bo moc informuje, jak intensywnie urządzenie pobiera energię w danej chwili, natomiast kilowatogodzina mówi, ile jej skumulowało się przez cały okres pracy. Lodówka klasy A o mocy 150 W, działająca non stop przez miesiąc, zużywa 150 W × 24 h × 30 dni = 108 kWh. Piekarnik 2500 W używany godzinę dziennie pochłania 75 kWh miesięcznie, a ładowarka samochodu elektrycznego 11 kW przy takim samym cyklu aż 330 kWh.

Elektrony w przewodzie poruszają się z prędkością zaledwie około 1 mm/s. To zaskakująco wolno. Energię przenosi jednak pole elektryczne, które rozchodzi się niemal z prędkością światła. Analogia z wodą w rurze pomaga to sobie wyobrazić: woda sama w rurze stoi, dopóki nie naciśniesz zaworu, a ciśnienie (odpowiednik napięcia) powoduje natychmiastowy wypływ. Jakość rury, złączek i zaworów wpływa na straty podobnie przekrój przewodu i dokręcenie zacisków ograniczają niepotrzebne nagrzewanie.

Straty na trasie od elektrowni do gniazdka

Polskie Sieci Elektroenergetyczne odpowiadają za przesył energii z zakładów wytwórczych do stacji rozdzielczych. Według danych PSE za 2023 rok, straty w sieci przesyłowej wyniosły około 1,6 mln MWh, czyli nieco ponad 1,6% całego transportowanego wolumenu. Choć wydaje się to niewiele, skala bezwzględna robi wrażenie.

Przesył odbywa się przy napięciach 400 kV, 220 kV i 110 kV. Im wyższe napięcie, tym niższy prąd przy tej samej mocy, a straty cieplne rosną z kwadratem natężenia (I²R). Podniesienie napięcia dziesięciokrotnie redukuje prąd dziesięciokrotnie, a straty stokrotnie. Dlatego linie wysokiego napięcia mają taką postać, jaką mają. Transformatory stopniowo obniżają wartość, aż do 230/400 V w domowej rozdzielnicy.

Moc czynna

P [W] energia, która faktycznie wykonuje pracę: grzeje, świeci, napędza silnik.

Moc bierna

Q [var] oscyluje między źródłem a odbiornikiem, potrzebna do wytwarzania pola magnetycznego w silnikach i transformatorach.

Moc pozorna

S [VA] suma geometryczna obu wielkości, wyznaczana przez falowniki i zasilacze awaryjne.

Współczynnik cos φ określa stosunek mocy czynnej do pozornej. Przy idealnym obciążeniu rezystancyjnym (grzałka, żarówka) wynosi 1, a przy silnikach indukcyjnych spada do 0,8-0,9. Falownik podaje moc pozorną w kVA, natomiast licznik energii rejestruje wyłącznie kilowatogodziny mocy czynnej. Jeśli w instalacji dominują silniki i zasilacze impulsowe, moc bierna potrafi spowodować przegrzewanie przewodów mimo niewielkiego wskazania na liczniku.

Nigdy nie wymieniaj bezpiecznika na wyższy amper. Drut miedziany o przekroju 1,5 mm² wytrzymuje długotrwale około 16 A. Przepuszczenie 25 A przez taki przewód prowadzi do stopienia izolacji i pożaru, zanim zadziała jakiekolwiek zabezpieczenie.

RCD i wyłącznik nadprądowy co tak naprawdę chroni Ciebie, a co kable

Różnica bywa przykrą niespodzianką: wyłącznik nadprądowy nie ratuje życia, lecz przewody. Jego zadanie to przerwanie obwodu, gdy natężenie przekroczy wartość, przy której kabel zacznie się przegrzewać. Reaguje na prąd rzędu amperów, w skali sekund lub minut. Natomiast wyłącznik różnicowoprądowy (RCD) porównuje prąd wpływający i wypływający. Gdy różnica przekroczy 30 mA, rozłącza obwód w czasie poniżej 30 ms. To ten element chroni człowieka przed porażeniem, bo już 50 mA przepływające przez klatkę piersiową potrafi zatrzymać serce.

CechaWyłącznik nadprądowy (MCB)Wyłącznik różnicowoprądowy (RCD)
Co chroniPrzewody przed przegrzaniemCzłowieka przed porażeniem
Próg zadziałania6-63 A (typowo)10, 30 lub 300 mA
Czas reakcjisekundy do minut≤ 30 ms
Wymagany w łazienkachtak (obwód oświetleniowy)bezwzględnie (30 mA)
Reaguje na prąd różnicowynietak

Selektywność to kolejne pojęcie, które elektrycy sprawdzają podczas odbioru. RCD 300 mA w rozdzielnicy głównej powinien zadziałać najwcześniej jako pierwszy stopień ochrony, a dopiero potem obwodowe RCD 30 mA. Bez zachowania tej hierarchii każde przebicie w obwodzie oświetleniowym wyłącza cały dom. Normy z rodziny PN-HD 60364 regulują te zależności i warto ich wymagać od wykonawcy.

Uziemienie ochronne (PE) stanowi trzecią warstwę bezpieczeństwa. Jeśli przebicie izolacji sprawi, że obudowa urządzenia znajdzie się pod napięciem, prąd popłynie przewodem ochronnym do ziemi, wywołując natychmiastowe zadziałanie wyłącznika nadprądowego. Brak prawidłowego uziemienia oznacza, że obudowa pozostaje pod napięciem aż do momentu dotknięcia przez domownika. Dlatego pomiary odbiorcze powinny obejmować impedancję pętli zwarcia, rezystancję izolacji oraz skuteczność ochrony przeciwporażeniowej.

Ochronnik typu 1

Odprowadza energię uderzenia pioruna, montowany na wejściu instalacji.

Ochronnik typu 2

Tłumi przepięcia łączeniowe z sieci, montowany w rozdzielnicy.

Ochronnik typu 1+2

Rozwiązanie kompaktowe do domów z instalacją odgromową lub w strefie eksponowanej.

Jakość energii w gniazdku a żywotność pieca elektrycznego

Sprawna instalacja zapewnia nie tylko bezpieczeństwo, ale też przewidywalną pracę sprzętu. Spadek napięcia poniżej 207 V (czyli 10% od wartości nominalnej) powoduje, że silniki pobierają wyższy prąd, a ich uzwojenia się przegrzewają. Piece elektryczne, pralki i zmywarki reagują skróceniem żywotności, pojawiają się reset elektroniki oraz „tajemnicze" awarie, których serwisanci nie potrafią powtórzyć na stole. Każdy procent spadku napięcia na długim obwodzie oznacza konkretne straty mocy.

Harmoniczne to kolejny cichy wróg. Zasilacze impulsowe komputerów, telewizorów i oświetlenia LED pobierają prąd niesinusoidalny. Dominuje trzecia harmoniczna (150 Hz przy sieci 50 Hz), która sumuje się w przewodzie neutralnym. W instalacjach trójfazowych z dużym udziałem elektroniki prąd w przewodzie neutralnym potrafi osiągać wartość równą prądowi fazowemu, mimo symetrycznego obciążenia. Skutkiem są przegrzewane przewody, migotanie żarówek i zakłócenia w komunikacji PLC.

ObjawPrawdopodobna przyczynaRozwiązanie
Migotanie LED-ówharmoniczne, zbyt długie przewodyfiltr pasywny, skrócenie obwodu
Reset routera nocąprzepięcia łączenioweochronnik typu 2 w rozdzielnicy
Przegrzewany piecasymetria faz powyżej 5%przegrupowanie obciążeń
Spalony zasilacz laptopakrótkotrwały skok napięcialistwa z filtrem, ochronnik typu 3

Fotowoltaika, pompa ciepła i ładowarka EV stawiają instalacji wyższe wymagania. Falownik sieciowy wyłącza się, gdy napięcie w punkcie przyłączenia przekroczy 253 V. W instalacjach ze słabymi przewodami lub zbyt małym przekroju zdarza się to w słoneczne południa, gdy wszyscy sąsiedzi oddają nadwyżki do sieci. Pompa ciepła pobiera prąd rozruchowy sięgający trzykrotności mocy znamionowej, a ładowarka EV 11 kW obciąża fazę asymetrycznie, jeśli właściciel podłączy ją bez wcześniejszej analizy.

Przed montażem fotowoltaiki lub pompy ciepła sprawdź siedem elementów instalacji:

  • Moc przyłączeniowa nie mniejsza niż suma istniejących obciążeń plus nowa inwestycja.
  • Równomierny rozkład obciążenia między fazy (różnica poniżej 10%).
  • RCD typu A w obwodach z elektroniką, typu B przy ładowarce EV.
  • Ochronnik przepięć typu 1+2 w rozdzielnicy głównej.
  • Wolne miejsce w rozdzielnicy na nowe zabezpieczenia.
  • Protokół pomiarów odbiorczych: impedancja pętli zwarcia, rezystancja izolacji, działanie RCD.
  • Przewody o przekroju dostosowanym do spadku napięcia poniżej 3% na odcinku od rozdzielnicy do odbiornika.

Materiał ma charakter edukacyjny. Odbiór instalacji elektrycznej wykonuje uprawniony elektryk posiadający świadectwo kwalifikacyjne. Każda z wymienionych wartości liczbowych opiera się na ogólnych zasadach fizyki i normach PN-HD 60364; konkretne wymiary przewodów oraz nastawy zabezpieczeń dobiera projektant na podstawie warunków lokalnych.

Źródła danych: PSE S.A. raport roczny za 2023 rok, dostępny na stronie pse.pl; Polskie Normy z rodziny PN-HD 60364 dotyczące instalacji elektrycznych niskiego napięcia; katalogi producentów komponentów zabezpieczających publikowane w 2023 i 2024 roku.
