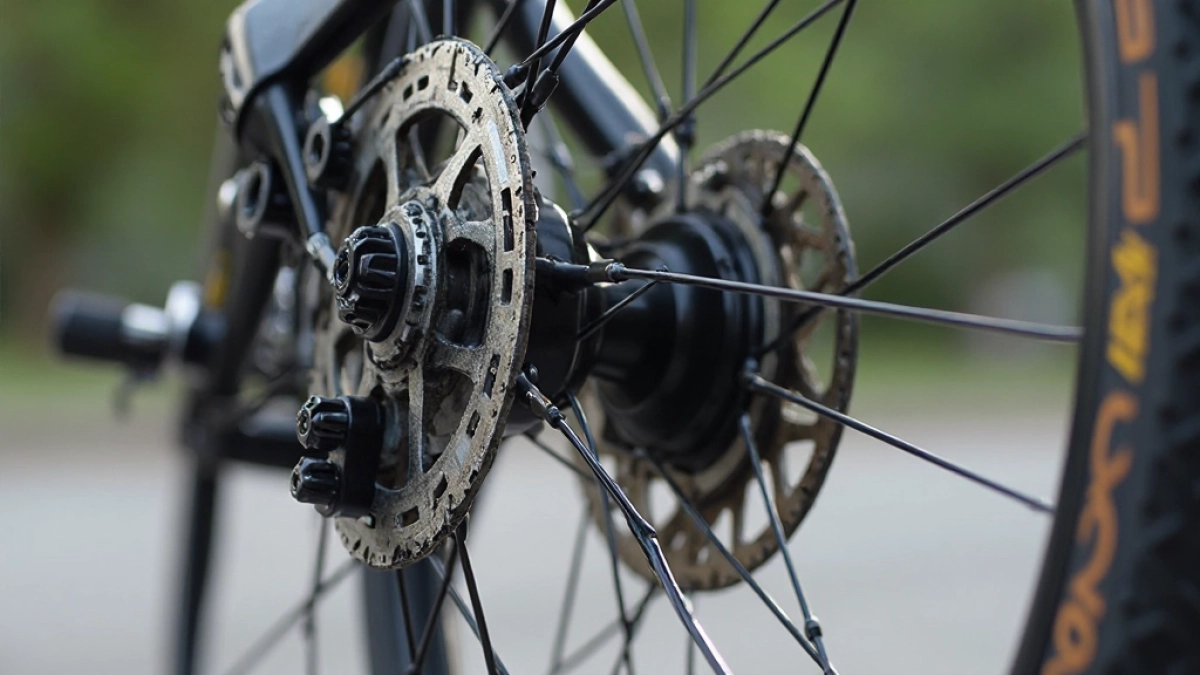

Tylne koło z silnikiem w e-bike'u: zdejmiesz i zamontujesz bez stresu

Masz rower z napędem w piaście i właśnie stanąłeś przed zadaniem, które w zwykłym jednośladzie zajmuje trzy minuty, a tutaj urasta w problem. Przewód silnika, oś ze stali hartowanej, kaseta obciążona dodatkowym momentem i bateria, o której odłączeniu nie wolno zapomnieć. Spokojnie, poniżej dostajesz konkretny plan działania z wartościami momentu, typami wtyczek i checklistą, której nie powstydziłby się zawodowy mechanik.

• Narzędzia i przygotowanie roweru przed odkręceniem osi
• Odłączanie wtyczki silnika i zdejmowanie koła z haków ramy
• Moment dokręcania osi, kasety i tarczy hamulca - tabelka wartości
• Najczęstsze błędy przy demontażu koła z silnikiem elektryczznym
• Kiedy oddać tylne koło z silnikiem elektrycznym do serwisu

Narzędzia i przygotowanie roweru przed odkręceniem osi

Zanim sięgniesz po klucz, zrób trzy rzeczy, które decydują o bezpieczeństwie całej operacji. Wyłącz system roweru, odczekaj kilkanaście sekund aż kontroler zgaśnie i wyjmij baterię z prowadnicy. Nawet pozornie wyłączony napęd potrafi odpalić się przy ruszaniu koła, a to wystarczy, by uszkodzić złącze albo złamać pin.

Miejsce pracy też ma znaczenie, bo tylne koło z silnikiem elektrycznym waży od 3,5 do 6,5 kilograma i wymaga stabilnego oparcia. Idealnie sprawdza się stojak serwisowy, ale wystarczy odwrócenie roweru na kierownicę i siodełko, pod warunkiem że podłożysz kawałek tektury pod manetki. Twarda posadzka plus brak osłony oznacza porysowane gripy i wygiętą dźwignię hamulca.

Komplet narzędzi różni się od zestawu do klasycznego roweru o klucz do nakrętek osi (najczęściej 15 mm) i bit torx T25 lub T30 do tarczy hamulca. Do tego łyżki do opon, śrubokręt płaski do podważenia osłony złącza, smar do łożysk w tubce oraz ściereczka z mikrofibry. Lista poniżej przyda się jak wizualna podpowiedź tuż przed startem.

• klucz płaski lub nasadowy 15 mm
• bit torx T25 lub T30 (zależnie od śrub tarczy)
• łyżki do opon, dwie sztuki
• śrubokręt płaski 3 mm
• smar do łożysk, tubka 50 g
• ściereczka z mikrofibry
• opaska zaciskowa do zabezpieczenia wiązki

Smarem do łożysk nie jest WD-40 ani preparat penetrujący. Te dwa produkty rozpuszczają wypełniacz samosmarujący panwi i po kilku tygodniach oś zacznie pracować z charakterystycznym chrobotem. Smar łożyskowy ma gęstą, lekko woskową konsystencję i trzyma się na gwincie nawet przy dynamicznej jeździe po deszczu.

Odłączanie wtyczki silnika i zdejmowanie koła z haków ramy

Przerzutki przełącz na najmniejszą zębatkę z tyłu. Łańcuch luzuje się wtedy na tyle, by bez oporu zdjąć koło, a jednocześnie nie wypada z prowadnicy przerzutki. Jeśli zostawisz go na większym przełożeniu, napinacz nie skompensuje ugięcia i koło zakleszczy się w hakach.

Złącze silnika znajdziesz najczęściej po prawej stronie, przy dolnym widełku tylnego trójkąta, czasem w okolicach suportu. Wariantów wtyczek na rynku jest kilka, ale schemat identyfikacji sprowadza się do trzech rodzin. Każda z nich ma inny mechanizm blokujący, więc rozpoznanie typu warunkuje siłę i kierunek ruchu przy rozpinaniu.

Przy Julet i Higo kluczowa jest uszczelka O-ring na obwodzie złącza. Bez niej wilgoć dostaje się do środka w ciągu kilku przejażdżek w deszczu i powoduje korozję pinów. Zanim odłączysz, obejrzyj ją pod światło i przy okazji montażu nałóż odrobinę smaru silikonowego, nie wazelinę, bo ta ostatnia niszczy gumę.

Po rozpięciu wtyczki chwyć wiązkę przy samym złączu, nigdy za kabel. Wystarczy jedno mocniejsze szarpnięcie za przewód w miejscu, gdzie wychodzi z osłony, by urwać żyłę wewnątrz izolacji. Takie uszkodzenie objawia się dopiero po kilku tygodniach, gdy utleniona przerwa zacznie przerywać pod obciążeniem. Zabezpiecz wypiętą wtyczkę opaską zaciskową do ramy, by nie dyndała i nie obcierała o szprychy.

Przy nakrętkach osi działasz kluczem 15 mm po obu stronach jednocześnie, lekko luzując, nigdy do końca od razu. Moment dokręcania waha się od 30 do 45 niutonometrów, ale tu ważniejszy od wartości jest fakt, że oś w silniku jest gwintowana i pozbawiona zwykłego zaciskania stożkowego. Zbyt mocne dokręcenie wyciąga gwint z ramy, zbyt słabe prowokuje luz, który pod obciążeniem elektrycznym zamienia się w trzask i pęknięcie haka.

Koło wyjmujesz z haków ramy ruchem do tyłu i lekko w dół, z dala od korpusu przerzutki. Tarcza hamulca hydraulicznego wymaga tu szczególnej uwagi, bo wystarczy dotknięcie jej o szczękę zacisku, by doszło do zgięcia tarczy. Bez klocków w zacisku tarcza przesuwa się o kilka milimetrów, ale przy demontażu pełnego koła klocki pozostają w klamrze, więc ryzyko sprowadza się do przesadnego kąta wyciągania.

Moment dokręcania osi, kasety i tarczy hamulca - tabelka wartości

Prawidłowy moment dokręcania to nie sugestia producenta, lecz wartość obliczona pod kątem siły, z jaką silnik popycha rower podczas ruszania. Moment obrotowy w piaście generuje dodatkowy nacisk na oś, którego klasyczne koło nie przenosi. Dlatego wartości w tabelce są wyższe niż dla tradycyjnego jednośladu i nie obowiązują tu żadne zaokrąglenia w górę.

Nakrętkę kasety dokręcasz kluczem do kaset z długą rękojeścią, najlepiej z przedłużką. Krótki klucz ślizga się przy pierwszym oporze i zamiast dokręcenia obrabiasz ząb wieńca. Prawidłowe dokręcenie wymaga wyczucia: czujesz kliknięcie mechanizmu blokującego, który sam się zabezpiecza.

Kontrolę po dokręceniu wykonuj w dwóch etapach. Najpierw chwyć oponę w połowie jej obwodu i spróbuj przesunąć koło w ramie. Jakikolwiek luz poprzeczny oznacza niedokręconą oś. Potem unieś rower i zakręć kołem ręką, obserwując, czy tarcza hamulca nie ociera o klocki. Ocieranie o ułamek milimetra to normalka, dłuższe tarcie wymaga ponownego centrowania zacisku.

Najczęstsze błędy przy demontażu koła z silnikiem elektryczznym

Najczęstsza wpadka, która kosztuje najwięcej, to szarpnięcie za kabel przy wyjmowaniu koła z haków. Wewnątrz izolacji żyły są cienkie i podatne na zmęczenie mechaniczne, zwłaszcza w miejscu, gdzie wychodzą z silnika. Przerwa nie musi być widoczna gołym okiem, wystarczy mikropęknięcie, by po kilku cyklach termicznych rezystancja wzrosła i silnik zaczął się samoczynnie wyłączać.

Drugi grzech to montowanie koła bez smarowania osi. Suche połączenie gwintowe po kilkuset kilometrach w deszczu koroduje i przy kolejnym demontażu nakrętka odkręca się razem z fragmentem osi. Smar łożyskowy tworzy warstwę, która chroni gwint, a jednocześnie pozwala utrzymać dokładny moment dokręcania, bo plastikowe odkształcenia suchego metalu zaniżają odczyt klucza dynamometrycznego.

Trzecia klasyka to krzywe osadzenie kasety na piaście. Wolniejsze wkręcenie kasety powoduje, że zapadka blokująca nie trafia w rowek i przy pierwszym hamowaniu zębatka zaczyna się obracać razem z wolnobiegiem. Efekt to łańcuch, który nie trzyma przełożeń i przerzutka pracująca pod obciążeniem, co w połączeniu z elektrycznym wspomaganiem potrafi rozregulować cały napęd w ciągu jednego wyjazdu.

Warto też pamiętać o drobiazgu, który psuje najwięcej nerwów. Po odkręceniu osi wielu mechaników zapomina o podkładkach zabezpieczających, które montuje się między hakami ramy a nakrętkami. Bez nich oś pracuje promieniowo i w ciągu kilku tygodni pojawia się stukot przy nierównościach. Podkładki kosztują grosze, ale ich brak warto zauważyć przy ponownym montażu, zanim dokręcisz nakrętki do pełnego momentu.

Kiedy oddać tylne koło z silnikiem elektrycznym do serwisu

Czasem najlepszym ruchem jest odłożenie kluczy i telefon do specjalisty. Próba samodzielnej naprawy w niektórych sytuacjach przynosi więcej szkód niż pożytku, bo diagnostyka wymaga miernika cęgowego, oscyloskopu lub programatora kontrolera, którego przeciętny rowerzysta nie ma pod ręką.

Serwis obowiązkowy zaczyna się od uszkodzonego przewodu silnika. Pęknięta izolacja, wyraźne przetarcie przy wtyczce, ślad przypalenia. Każdy z tych objawów oznacza konieczność wymiany kompletu wiązki, bo łączenie przerwanej żyły lutownicą w warunkach domowych kończy się z reguły przegrzaniem i błędem kontrolera w najmniej oczekiwanym momencie.

Drugim sygnałem alarmowym jest brak reakcji silnika po prawidłowym podłączeniu wtyczki. Wszystko zapięte, koło w hakach, moment dokręcony, a napęd milczy. Taki scenariusz wskazuje na uszkodzenie hallotronów wewnątrz silnika albo przerwanie ścieżki w sterowniku. Diagnostyka sprowadza się do pomiaru rezystancji czujników, ale wymaga rozpięcia silnika, a to już robota dla warsztatu z podnośnikiem i stołem.

Trzecia sytuacja to błąd wyświetlacza, który pojawia się wyłącznie po montażu koła. Błąd nr 7, 14 albo migający symbol baterii przy pełnym naładowaniu. Tego typu kody wskazują na problem z komunikacją między silnikiem a kontrolerem, a więc złącze, uszczelka, masa. Jeśli sama wymiana O-ringa nie pomaga, wizyta u diagnosty staje się koniecznością.

Każda naprawa, która wymaga demontażu silnika z piasty, lepiej żeby zostawała w rękach serwisu z doświadczeniem w napędach elektrycznych. Otwarcie obudowy piastej bez specjalistycznych szczypiec kończy się zdeformowaniem magnesów i trwałą utratą mocy, a żaden producent nie uznaje takiego uszkodzenia za gwarancyjne.

Tylne koło rowerowe z silnikiem elektrycznym różni się od zwykłego w każdym aspekcie serwisu. Wymaga odpowiednich narzędzi, właściwych momentów dokręcania i szacunku dla okablowania. Trzymanie się powyższych kroków pozwala zdjąć i zamontować koło bez stresu, a świadomość granic własnych umiejętności uchroni przed uszkodzeniami, których naprawa przewyższa koszt całego koła.

Źródła danych: normy producentów komponentów elektrycznych do rowerów (specyfikacje momentów dokręcania, klasy szczelności IP65/IP67), instrukcje serwisowe silników w piaście (np. seria Bafang, Tongsheng), normy techniczne EN 15194 dotyczące rowerów z wspomaganiem elektrycznym.
