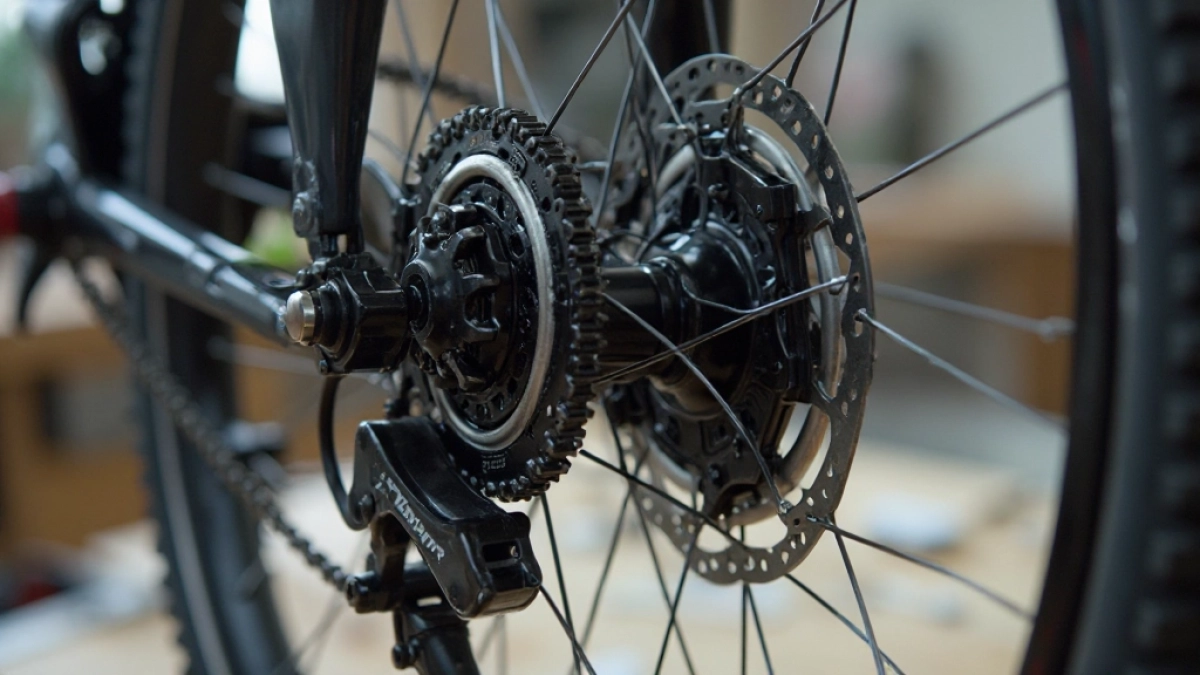

Jak zdemontować tylne koło w rowerze elektrycznym

Zdjęcie tylnego koła w rowerze elektrycznym to czynność pozornie prosta, lecz obecność silnika w piaście, okablowania i czujników zamienia ją w procedurę, w której jeden fałszywy ruch może skutkować uszkodzeniem wiązki kablowej lub zerwaniem delikatnych złączy. Przygotowanie odpowiedniego miejsca pracy, odłączenie zasilania silnika zanim koło opuści ramę, oraz świadomość różnic między klasycznym rowerem a e-bikiem decydują o tym, czy naprawa zakończy się sukcesem, czy też wizytą w serwisie. Czas potrzebny na pierwsze bezpieczne zdemontowanie tylnego koła w rowerze elektrycznym to około 15-25 minut, przy czym najwięcej minut pochłania nie samo odkręcanie, lecz właśnie etap rozpinania złączy elektrycznych.

• Przygotowanie do demontażu tylnego koła roweru elektrycznego
• Bezpieczne odłączenie silnika i kabli przed zdjęciem koła
• Montaż tylnego koła w e-biku po serwisie

Przygotowanie do demontażu tylnego koła roweru elektrycznego

Zanim palce dotkną klucza, warto poświęcić kilka minut na uporządkowanie stanowiska, ponieważ e-bik wymaga czegoś więcej niż stabilnego oparcia ramy. Najlepiej sprawdza się stojak serwisowy z uchwytem na ramę, który utrzymuje jednoślad na wysokości bioder, lecz równie dobrze działa odwrócenie roweru do góry nogami z siodełkiem opartym o miękką podłogę.

Na podłodze powinny znaleźć się: klucz płaski 15 mm lub imbusowy 6 mm (zależnie od osi), śrubokręt krzyżakowy PH2, szczypce do ściągania zawlewek, czysta ściereczka, rękawice ochronne oraz kawałek taśmy izolacyjnej. Telefon z numerem serwisu producenta silnika to ostatnia linia ratunku, gdyby oznaczenie złącza okazało się nieznane.

Nie ściskaj ramy ani haków bagażnika z użyciem siły. Ramy aluminiowe w e-bikach są projektowane pod obciążenia dynamiczne, lecz punktowe naciski przy demontażu mogą odkształcić hak tylnej przerzutki, a jego wymiana to koszt rzędu 150-400 PLN razem z regulacją.

Rozmiar osi i jej typ (nakrętki, szybkościski QR 9 mm, sztywna oś 12 mm przelotowa) wynikają z dokumentacji roweru lub odczytu z boku osi. W rowerach z silnikiem w piaście tylne koło waży zwykle od 4,5 do 7,2 kg, dlatego samo trzymanie koła w powietrzu przez dłuższy czas męczy nadgarstek, a wstępne zdjęcia dokumentacji eliminuje kilka niepotrzebnych podejść.

Przed demontażem wyjmij akumulator, jeśli konstrukcja na to pozwala, oraz odczekaj 30-60 sekund, ponieważ wewnętrzne kondensatory sterownika silnika rozładowują się stopniowo. W tym momencie warto też zrobić dwa zdjęcia telefonem: jedno złącza kabla silnika w piaście, drugie pozycji osi w hakach ramy, aby potem uniknąć godzinnej zabawy w odwrotnej kolejności.

Bezpieczne odłączenie silnika i kabli przed zdjęciem koła

Elektryczny obwód roweru składa się z trzech newralgicznych elementów w okolicy tylnego trójkąta ramy: wiązki zasilającej silnik, czujnika prędkości (magnetycznego lub Halla) oraz opcjonalnego czujnika momentu. Każde z tych złączy ma charakterystyczny kształt, lecz ich rozpinanie bez znajomości mechanizmu kończy się wygięciem pinów.

Najpierw zlokalizuj kabel biegnący od osi tylnego koła w kierunku ramy. Zwykle prowadzi go plastikowy klips przy dolnym rurze tylnego trójkąta albo taśma rzepowa na wahaczu. Nie ciągnij za kabel, lecz odczep go z prowadnic, ponieważ wewnętrzna żyła miedziana o przekroju 1,5 mm² łamie się przy ostrych zagięciach.

Samo złącze to najczęściej typ Julet lub jej odpowiednik, skonstruowany z blokadą bagnetową lub wciskaną z zapadką. Aby je rozpiąć, ściśnij palcem wskazującym kciukiem wystający języczek blokady, a kciukiem drugiej ręki pociągnij za wtyk wzdłuż osi pinów, nigdy na boki. Siła potrzebna do rozpięcia nie powinna przekraczać 20 N, czyli mniej więcej tyle, ile waży dwulitrowy karton mleka.

Nigdy nie odłączaj złącza silnika, gdy akumulator jest włożony do ramy, a sterownik pod napięciem. Łuk elektryczny przy rozpinaniu obwodu o natężeniu do 30 A wytwarza iskrę, która w ciemnej piwnicy bywa mylnie brana za uszkodzenie, lecz naprawdę uszkadza powierzchnię styków i podnosi ich rezystancję o kilkanaście miliomów, co w kolejnych miesiącach skutkuje grzaniem się złącza.

Po odłączeniu złącza osłoń je dołączoną zaślepką lub kawałkiem folii spożywczej, ponieważ kurz i wilgoć potrafią zmienić odczyt enkodera silnika o jeden impuls, co przekłada się na błędną pracę wspomagania. Dotyczy to zwłaszcza silników z magnetycznym enkoderem, którego rozdzielczość to zaledwie 6-12 impulsów na obrót.

Dopiero po fizycznym odseparowaniu koła od obwodu elektrycznego przechodzi się do klasycznej procedury mechanicznej, czyli zwalniania hamulca i otwierania osi. Pominięcie tego etapu grozi wyrwaniem kabla z wtyczki lub uszkodzeniem czujnika, a wymiana samej wiązki to koszt 120-300 PLN wraz z robocizną.

Montaż tylnego koła w e-biku po serwisie

Procedura montażowa przebiega w odwrotnej kolejności niż demontaż, lecz zawiera kilka pułapek, których bagatelizowanie kończy się źle ustawionym wspomaganiem albo piszczącym hamulcem. Pierwszym krokiem jest wsunięcie koła w haki ramy z uwzględnieniem pozycji tarczy hamulcowej w klamrze zacisku, ponieważ jej przesunięcie o 2 mm względem szczęk powoduje ocieranie przy każdym obrocie.

Łańcuch powinien spocząć na zębatce kasety w taki sposób, aby górna część była napięta, a dolna mogła uginać się o około 10-15 mm przy lekkim nacisku palcem. Zbyt luźny łańcuch zeskakuje pod obciążeniem silnika, który w trybie wspomagania generuje moment obrotowy nawet 80 Nm, czyli kilkukrotnie więcej niż siła ludzkich nóg.

Po dokręceniu osi zgodnie z momentem podanym przez producenta roweru (wartość zwykle wytłoczona na osi lub w instrukcji) następuje ponowne połączenie złącza silnika. Tu przydaje się drugie zdjęcie zrobione przed demontażem, ponieważ pozycja blokady bagnetowej ma tylko jedno prawidłowe ustawienie, a siłowe wciskanie łamie plastikowy języczek.

Regulacja hamulca tarczowego po montażu polega na poluzowaniu dwóch śrub zacisku, naciśnięciu klamki hamulcowej i dokręceniu śrub przytrzymujących ją w tym położeniu. Dzięki temu tarcza centruje się między szczękami klocków, a luz obrotowy koła zostaje zachowany. W przypadku hamulca szczękowego V-brake wystarczy ponownie założyć lincę lub odkręcić naciąg o pół obrotu.

Jeżeli po montażu wspomaganie działa z opóźnieniem albo wyświetlacz pokazuje kod błędu, pierwszą czynnością diagnostyczną jest odłączenie i ponowne podłączenie złącza silnika, a dopiero potem sprawdzenie okablowania. Czasem styki utleniają się w ciągu kilku dni od pierwszego użycia, zwłaszcza w rowerach pozostawionych na zewnątrz.

Ostatnim etapem jest włożenie akumulatora, włączenie roweru i krótka jazda próbna na płaskim terenie z niskim poziomem wspomagania. Pozwala to zweryfikować, czy silnik reaguje natychmiast na nacisk na pedały, czy tarcza nie ociera, a przerzutka zmienia biegi cicho. Brak piszczenia, szarpania i migającego kontrolera błędów oznacza, że procedura została przeprowadzona prawidłowo.

Kiedy demontaż lepiej zlecić serwisowi

Istnieją sytuacje, w których samodzielne odkręcanie osi tylnego koła w rowerze elektrycznym mija się z celem, a próba oszczędzenia 80-150 PLN kończy się wydatkiem rzędu 600-1200 PLN. Dotyczy to przede wszystkim rowerów z silnikiem o momencie obrotowym przekraczającym 70 Nm, gdzie każdy błąd przy wpięciu złącza wpływa na pracę enkodera.

Wygięty hak tylnej przerzutki, pęknięta oś w okolicach gwintu, uszkodzona izolacja kabla wychodzącego z osi albo brak reakcji silnika po prawidłowym podłączeniu złącza to sygnały, że diagnostyka powinna trafić w ręce osoby posiadającej miernik momentu, oscyloskop i dostęp do dokumentacji serwisowej producenta.

Samodzielny demontaż tylnego koła w rowerze elektrycznym pozostaje jedną z tych umiejętności, która zwraca się przy każdej zmianie dętki czy czyszczeniu kasety. Wystarczy raz przeprowadzić procedurę spokojnie, z dokumentacją pod ręką i odłączonym akumulatorem, aby kolejne naprawy zajmowały kwadrans zamiast pół godziny.

Dane techniczne momentów dokręcenia oraz parametrów złączy zaczerpnięto z ogólnodostępnych specyfikacji producentów silników elektrycznych do rowerów, instrukcji serwisowych oraz norm dotyczących rowerów wspomaganych elektrycznie obowiązujących na terenie Unii Europejskiej (EN 15194).
