Schemat instalacji hydraulicznej w domu – krok po kroku

Stoisz w piwnicy z młotkiem w ręku, a woda zaczyna kapać z sufitu, bo nie wiesz, gdzie biegnie ta cholerna rura - brzmi znajomo? Schemat instalacji hydraulicznej to właśnie ta mapa, która oszczędza nerwy i portfel, pokazując od głównego dopływu po zawory przy każdym kranie. Przejdziemy przez rodzaje takich rysunków, rozgałęzienia pionowe i poziome, kanalizację z syfonami oraz separację ciepłej i zimnej wody, żebyś sam ogarnął układ w domu jednorodzinnym bez wołania hydraulika na każde puknięcie.

• Rodzaje schematów hydraulicznych w domu
• Dopływ wody z sieci w schemacie hydraulicznym
• Piony pionowe i rozgałęzienia w schemacie
• Gałęzie poziome pod podłogą na schemacie
• Schemat kanalizacji z syfonami i rurami
• Zawory odcinające w schemacie instalacji
• Separacja ciepłej i zimnej wody na schemacie
• Pytania i odpowiedzi: schemat instalacji hydraulicznej w domu

Rodzaje schematów hydraulicznych w domu

Schemat hydrauliczny działa jak GPS dla twojej wody - pokazuje dokładnie układ rur, zaworów i urządzeń, dzięki czemu wiesz, gdzie kopać ścianę czy odciąć dopływ, zanim zalejesz sąsiada. Bez niego remont to czysta loteria, pełna niespodzianek w postaci mokrych podłóg. Istnieją dwa główne typy: jednoliniowy, który upraszcza trasę rur do prostych linii, i szczegółowy, z wymiarami, średnicami oraz materiałami. Dla majsterkowicza zacznij od jednoliniowego, bo łatwiej go ogarnąć na kartce, zanim fachowiec dorzuci detale.

Jednoliniowy schemat to baza dla laika - rysujesz jedną kreskę od licznika do kranów, zaznaczając tylko rozgałęzienia i kluczowe punkty jak bojler. Szczegółowy idzie dalej: tu masz średnice rur, np. 20 mm do kuchni czy 16 mm do umywalki, plus symbole zaworów i filtrów. Wybór zależy od etapu: na planie budowy prosty wystarczy, ale przy remoncie bierz szczegółowy, by uniknąć błędów w doborze materiałów. Zawsze oznacz kolory: niebieski dla zimnej wody, czerwony dla ciepłej - to standard, który ratuje przed pomyłkami.

Symbole, które musisz znać

Na schemacie krany to koła z kreską, zawory prostokąty z przekreśleniem, a rury grube linie z strzałkami kierunku przepływu. Syfony rysuj jako litery U, piony jako pionowe kreski z gałęziami. Te proste znaki sprawiają, że mapa staje się czytelna nawet dla kogoś, kto ostatni raz rysował w szkole. Zapoznaj się z nimi przed szkicem, bo jeden zły symbol i szukasz problemu godzinami.

Zobacz także: Schemat instalacji CO ze sprzęgłem hydraulicznym

Rysowanie własnego schematu zaczyna się od pomiarów: weź miarkę, oznacz ściany i punkty poboru wody. Użyj programu jak SketchUp za darmo lub zwykłej kartki z ołówkiem - klucz to proporcje. Po wizycie hydraulika zweryfikuj jego rysunek na żywo, bo to twój dom i polisa na przyszłe awarie. Nie ufaj ślepo, sprawdź osobiście, a unikniesz chałupniczych poprawek.

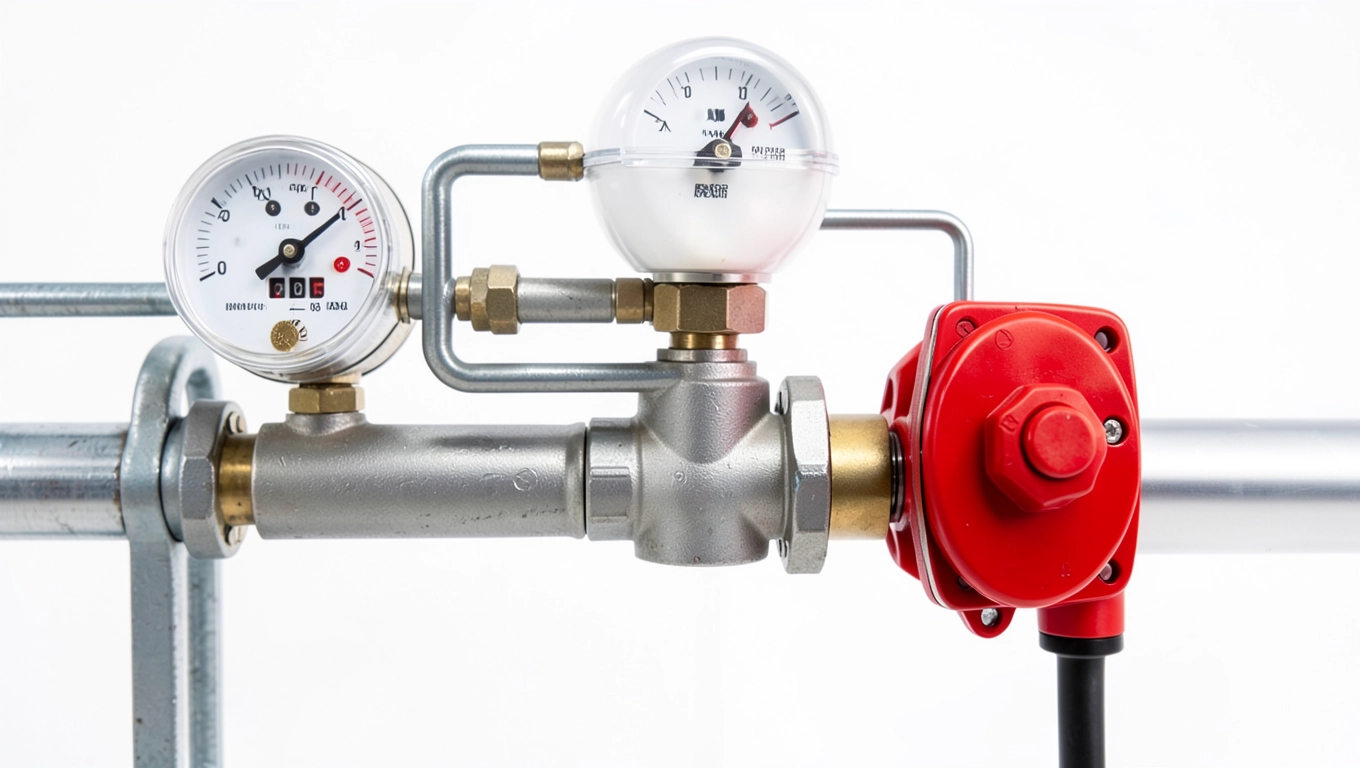

Dopływ wody z sieci w schemacie hydraulicznym

Główny dopływ z sieci to punkt startowy każdego schematu - tu ląduje woda z ulicy, mierzona przez licznik, za którym stoi zawór główny i filtr. Zawór to twój czerwony guzik awaryjny, blokujący całą instalację jednym ruchem, co ratuje przed powodzią przy pęknięciu rury. Filtr na wejściu łapie kamień i brud, chroniąc kraniki przed zapychaniem. Na schemacie zaznacz to jako pierwszą linię: gruba kreska od licznika z symbolem zaworu i filtra obok.

Planując dopływ, pomyśl o ciśnieniu - standardowe 2-4 bary w domu jednorodzinnym wymaga rury minimum 25 mm na wejściu. Montaż licznika musi być zgodny z normą PN-EN 806, czyli dostępny i oświetlony, bez zakrętów przed nim. Filtr груboporowaty wyłapuje piasek, a drobny chroni przed osadem - dobierz do twardości wody w twojej okolicy. Schemat pomaga uniknąć błędów, pokazując trasę prosto do rozdzielni.

Zobacz także: Schemat instalacji hydraulicznej – elementy i zasady projektowania

Przed montażem sprawdź średnicę przyłącza u dostawcy wody - zbyt cienka rura na starcie i ciśnienie spadnie w całym domu. Użyj rur miedzianych na dopływie za licznikiem, bo są trwałe i odporne na ciśnienie, choć droższe od tworzywowych. Na schemacie oznacz kierunek strzałkami, by woda nie płynęła wstecz. To podstawa, bez której reszta układu nie ma sensu.

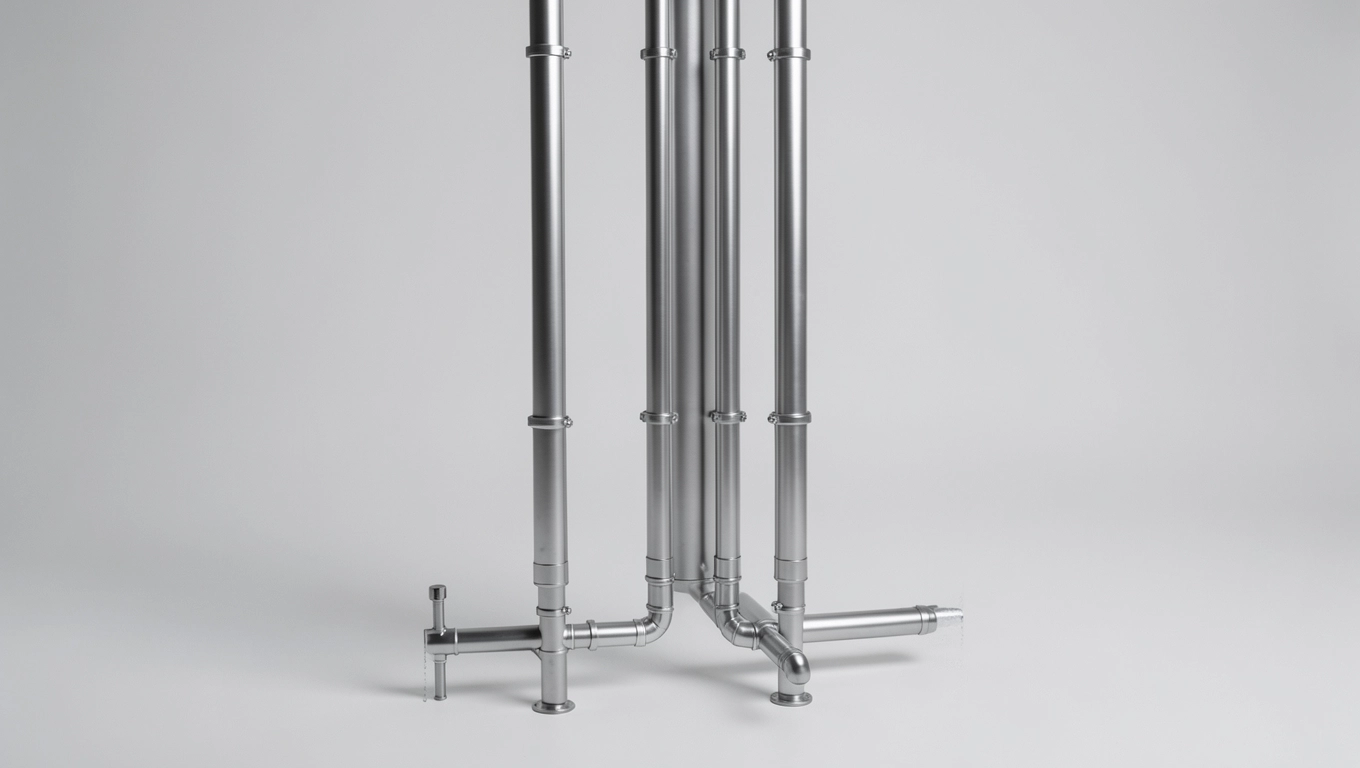

Piony pionowe i rozgałęzienia w schemacie

Piony pionowe to kręgosłup instalacji - biegną od rozdzielni w piwnicy lub na parterze w górę, dzieląc wodę na gałęzie do kuchni, łazienki czy ogrodu. Planuj je blisko centrum domu, jak rozgałęzienia drzewa, żeby rury nie wiły się kilometrami i nie traciły ciśnienia. Na schemacie rysuj je jako grube pionowe linie z trójnikami na każdym piętrze. Rozdzielnie montuj w szafkach, z zaworami na każdą linię - to ułatwia serwis.

Typowy pion do łazienki ma średnicę 20 mm, do kuchni 25 mm, zależnie od liczby kranów. Używaj trójników zamiast kolanek, bo mniej oporu dla przepływu. W schemacie zaznacz spadki i izolację, szczególnie jeśli pion przechodzi przez nieogrzewane przestrzenie. Bliskość pionu do odbiorników oszczędza materiał i minimalizuje straty ciepła w zimnej wodzie.

Dla ogrzewania podłącz piony osobno - pompa obiegowa i zawory termostatyczne na grzejnikach idą w równoległe pętle, by ciepło rozkładało się równo. Schemat łączy hydraulikę z CO, pokazując obiegi bez kolizji. Unikniesz zimnych kątów, planując to na wczesnym etapie. W domu dwukondygnacyjnym dwa piony to minimum dla komfortu.

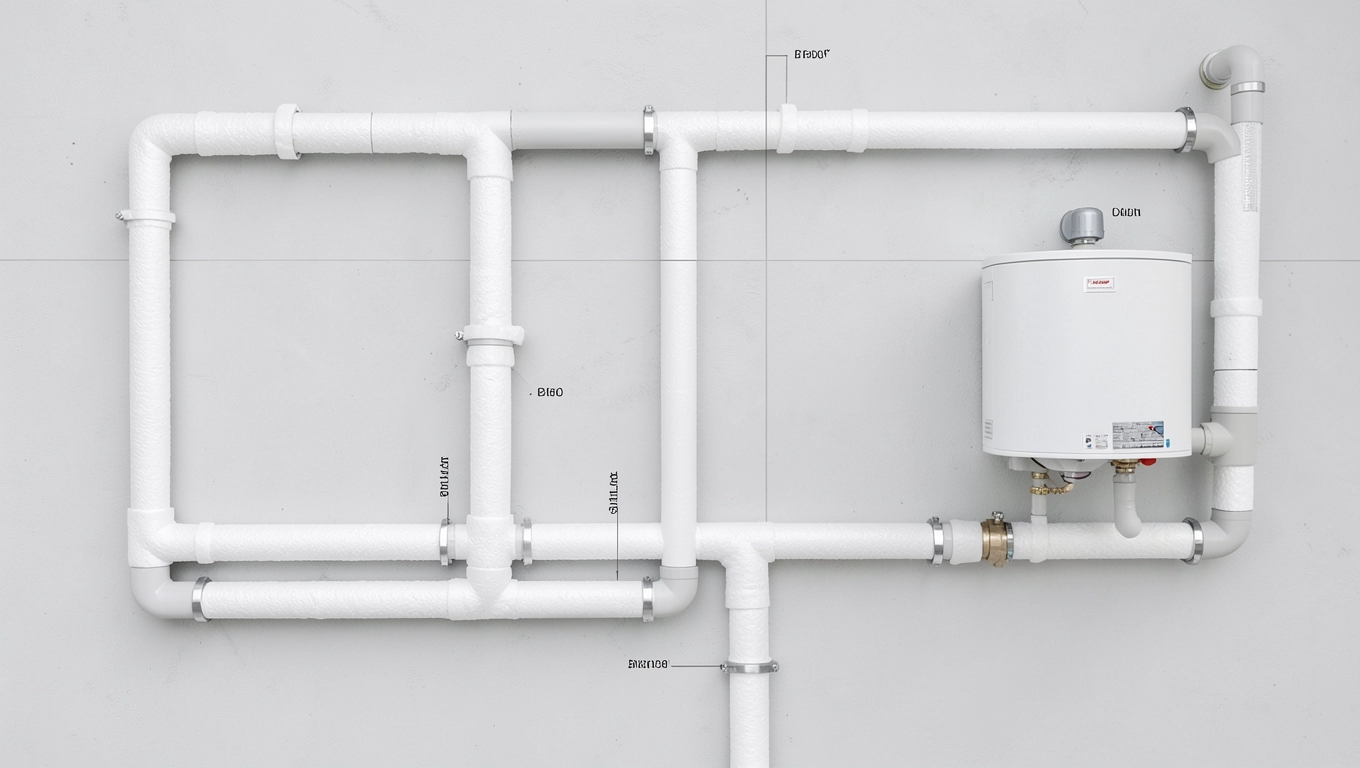

Gałęzie poziome pod podłogą na schemacie

Gałęzie poziome idą pod podłogą do kranów, prysznica czy bojlera - na schemacie to poziome linie od pionu, z trójnikami i kolankami. Izoluj je termicznie pianką lub otuliną, bo zimna rura poci się i rodzi wilgoć z pleśnią. Planuj trasy ukryte, omijając fundamenty i przewody elektryczne - schemat pokazuje te zakręty z wyprzedzeniem. Średnice 16-20 mm wystarczą dla jednego kranu, ale do pralki weź 20 mm.

Materiały na gałęzie: rury z PEX lub PP łączonego są elastyczne i tanie, idealne pod wylewkę. Miedziane wytrzymują dłużej, ale łącz je lutem, co wymaga wprawy. Na schemacie oznacz materiały symbolami, np. ciągłą linią dla miedzi, przerywaną dla tworzywa. Unikaj ostrych zakrętów - prostsze trasy to mniejsze ryzyko zapchania.

Tabela porównuje popularne rury - wybierz pod budżet i umiejętności. Dla podłogówki gałęzie muszą być proste, z manifoldem na końcu dla równomiernego rozkładu. Schemat ratuje przed kopaniem w złym miejscu podczas remontu.

Schemat kanalizacji z syfonami i rurami

Kanalizacja na schemacie to osobna sieć rur spustowych z nachyleniem 2% - od umywalek i WC do studzienki. Syfony pod każdym odbiornikiem blokują zapachy z kanalizacji, rysowane jako pętle U. Planuj spadki od źródła do odpływu, minimum 1:50, by ścieki spływały grawitacyjnie bez pompy. Główne rury 110 mm do WC, 50 mm do zlewu - schemat pokazuje połączenia.

Montaż syfonu butelkowego pod zlewem jest prosty, ale sprawdzaj uszczelki gumowe na szczelność. Rury PCV szare do kanalizacji wewnętrznej, elastyczne na zakrętach. Na schemacie zaznacz rewizje co 4-5 m dla czyszczenia. Bez nachylenia woda stoi, rodzi zatory - mierz poziomicą przy układaniu.

• Nachylenie 2% na rurach 50 mm: spadek 2 cm na metr.
• Syfon pod prysznicem płaski, pod zabudowę.
• Podłączenie do kanalizacji zewnętrznej przez studzienkę z wpustem.
• Rury izoluj akustycznie, by bulgotanie nie drażniło.

Integracja z hydrauliką: kanalizacja biegnie równolegle do wodnych, ale niżej. Schemat zapobiega kolizjom, pokazując obie warstwy.

Zawory odcinające w schemacie instalacji

Zawory odcinające montuj przy każdym odbiorze - pod zlewem, umywalką czy pralką, by wymienić baterię bez wyłączania całego domu. Na schemacie zaznacz je na czerwono jako prostokąty z kranikiem, blisko trójnika. Kulowe zawory mosiężne są niezawodne, otwierają się jednym obrotem. To must-have dla majsterkowicza, oszczędzające godziny z kluczami.

W rozdzielni głównej zawory na każdą gałąź: łazienka, kuchnia, ogród. Wybierz 1/2 cala do kranów, 3/4 do pralki. Schemat pokazuje ich lokalizacje, ułatwiając dostęp w szafce. Bez nich awaria jednej rury paraliżuje resztę - strach przed zalaniem maleje z każdym takim kranikiem.

Montaż: gwintuj ostrożnie, dokręcaj teflonem, testuj na sucho. W pionach zawory mieszające dla termostatu. Schemat z czerwonymi znacznikami działa jak alarm - widzisz od razu, co odciąć. Ulga po pierwszej naprawie bez wyłącznika głównego jest bezcenna.

Separacja ciepłej i zimnej wody na schemacie

Instalacja ciepłej i zimnej wody musi iść osobno - unikaj mieszania w bojlerze, bo to ryzyko legionelli i marnotrawstwo energii. Na schemacie niebieski kolor dla zimnej, czerwony dla ciepłej, z oddzielnymi pionami od rozdzielni. Bojler podgrzewa tylko ciepłą linię, z wężownicą izolowaną. Separacja zapobiega cofaniu się brudnej wody do sieci.

W bojlerze 100-200 l na rodzinę, z anodą magnezową przeciw korozji. Ciepła woda płynie krótszą trasą, by nie stygnęła - schemat optymalizuje to. Używaj rur z PEX-Al-PEX na ciepłą, bo znoszą 95°C. Kolorystyczne oznaczenie to norma PN-EN 806-3, ułatwiająca montaż.

Dla podłogówki ciepła woda z osobnego obiegu, z pompą i mieszaczem. Schemat rozdziela linie, pokazując zawory termostatyczne. Unikniesz zimnych pryszniców i rachunków za gaz. W 2024 normy zaostrzono na separację, by zdrowie stało na pierwszym miejscu.

Pytania i odpowiedzi: schemat instalacji hydraulicznej w domu

• Co to jest schemat instalacji hydraulicznej w domu i dlaczego jest taki ważny?

  Schemat hydrauliczny to po prostu mapa twojego domu pod kątem wody - pokazuje, gdzie biegną rury, gdzie są zawory i urządzenia, jak GPS dla hydraulika. Bez niego remont to czysta loteria: możesz zalać sąsiada albo kopać w złym miejscu. Z nim wiesz dokładnie, co odciąć przed robotą i unikniesz powodzi w chałupie.

• Jakie są podstawowe rodzaje schematów hydraulicznych?

  Masz dwa główne typy: jednoliniowy, który upraszcza trasę rur dla laika, i szczegółowy z średnicami czy materiałami dla pro. Zacznij od prostego, żeby ogarnąć całość, a hydraulik dopracuje resztę - to oszczędza błędy na starcie i kasę na poprawki.

• Jak zaplanować główny dopływ wody i rozdzielnie w schemacie?

  Dopływ z sieci zaczyna się od licznika, zaworu głównego i filtra - to twoja pierwsza linia obrony przed powodzią i kamieniem. Potem rozdzielnie i piony pionowe dzielą wodę na kuchnię, łazienkę czy ogród, jak rozgałęzienia drzewa. Planuj je blisko centrum domu, żeby rury nie traciły ciśnienia i nie wiły się kilometrami.

• Co z gałęziami poziomymi, kanalizacją i zaworami na schemacie?

  Gałęzie poziome pod podłogą idą do kranów i bojlera - izoluj je termicznie, bo zimna rura to wilgoć i pleśń. Kanalizacja z syfonami i rurami spustowymi musi mieć nachylenie 2%, żeby ścieki odpływały gładko. Zawory odcinające montuj przy każdym odbiorze, np. pod zlewem - schemat oznacza je na czerwono, żebyś mógł wymienić baterię bez wyłączania całej instalacji.

• Jak połączyć schemat hydrauliki z ogrzewaniem?

  Instalacja ciepła i zimnej wody idzie osobno - niebieski dla zimnej, czerwony dla ciepłej, żeby uniknąć legionelli i oszczędzić energię. Ogrzewanie to obieg grzejników czy podłogówki z pompą i zaworami termostatycznymi - planuj równoległe pętle, by ciepło rozkładało się równo, bez zimnych kątów w domu.

• Jak samemu narysować schemat po wizycie hydraulika?

  Umów fachowca na pomiary, a potem przerysuj wszystko na kartce lub w apce - zaznacz rury, zawory i trasy. Nie ufaj ślepo, sprawdź na żywo: to twój dom, a schemat to polisa na przyszłe awarie, typu zalanie czy remont bez stresu.
