Rodzaje instalacji domowych – technika klasa 6 bez tajemnic

Te 2 metry kwadratowe wokół Twojego biurka to jednocześnie Twój gabinet, studio nagrań i stacja dowodzenia światłem. Spędzasz w pokoju mniej więcej jedną trzecią doby, a mimo to rzadko zastanawiasz się, dlaczego kran podaje wodę, lampa świeci, a kaloryfer grzeje właśnie wtedy, kiedy chcesz. Rodzaje instalacji domowych technika klasa 6 to nie suchy podręcznikowy spis, tylko mapa żywego budynku, w którym mieszkasz. Ten materiał pokaże Ci, jak działa Twój pokój i cały dom od środka, jak nie narobić sobie kłopotu przy przedłużaczu i jak zaprojektować własną przestrzeń tak, żeby służyła Twoim plecom i oczom.

• Dom bez tajemnic: poznaj 5 głównych instalacji w Twoim domu
• Instalacja elektryczna i obwody: szeregowa, równoległa i mieszana
• Pokój nastolatka: trzy strefy, które ukształtują Twoje nawyki
• BHP przy urządzeniach domowych, czyli 5 grzechów nastolatka
• Nowoczesny sprzęt domowy: pilot, przycisk i instrukcja obsługi
• Projekt pokoju: krok po kroku od pomysłu do realizacji
• Checklisty do druku

Dom bez tajemnic: poznaj 5 głównych instalacji w Twoim domu

Każdy dom działa jak pięcioosobowy zespół, w którym każdy członek odpowiada za inną życiową funkcję. Gdy woda leje się z kranu, gaz podgrzewa obiad, a w gniazdku pojawia się napięcie, w tle pracują setki metrów rur i przewodów ukrytych pod tynkiem.

Instalacja wodociągowa dostarcza zimną wodę z wodociągu miejskiego lub studni, a instalacja kanalizacyjna odbiera brudną wodę z umywalek, prysznica i toalety, odprowadzając ją do sieci sanitarnej lub szamba. Te dwa układy prawie nigdy się ze sobą nie mieszają, bo połączenie wody czystej ze ściekami skończyłoby się epidemią w skali mikrobloku.

Instalacja centralnego ogrzewania, potocznie nazywana c.o., rozprowadza gorącą wodę lub parę przez grzejniki, podnosząc temperaturę w pomieszczeniu. Dawniej prym wiódł kaloryfer żeliwny ważący kilkanaście kilogramów, dziś królują płytowe grzejniki stalowe o masie poniżej 10 kg i nowoczesne ogrzewanie podłogowe, gdzie rury PEX układa się w wężownicę o rozstawie 15-20 cm. W domach jednorodzinnych normy cieplne reguluje PN-EN 12831, która określa, ile mocy grzewczej potrzebuje każde pomieszczenie dla temperatury projektowej wynoszącej zwykle od −20°C do −24°C na zewnątrz.

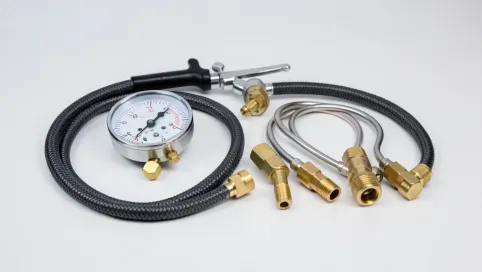

Instalacja gazowa zasila kuchenkę, piecyk c.o. lub kocioł kondensacyjny. Gaz ziemny, w 95% metan, płynie rurami stalowymi lub miedzianymi pod ciśnieniem około 2 kPa, a każde połączenie musi być sprawdzane próbą szczelności manometrem. Pamiętaj, że ulatniający się gaz nie pachnie sam z siebie, dlatego zakłady gazowe dodają do niego środek merkaptan o wyraźnym zapachu zgniłego jajka.

Instalacja elektryczna to żyła budynku, w której płynie prąd przemienny o napięciu 230 V i częstotliwości 50 Hz. Składa się z obwodów odbiorczych, rozdzielnicy z wyłącznikami nadprądowymi i różnicowoprądowymi oraz przewodów o przekroju dostosowanym do obciążenia. Typowy przewód miedziany w gniazdku ma 2,5 mm² i wytrzymuje obciążenie do 16 A, co odpowiada mocy 3680 W. Pojedynczy obwód oświetleniowy o przekroju 1,5 mm² zabezpiecza się bezpiecznikiem 10 A.

Jak rozpoznać instalacje na rysunku budowlanym

Rzut mieszkania wygląda jak plan strategicznej gry, jeśli wiesz, czym są kolorowe linie. Woda zimna rysowana jest niebieską linią ciągłą, woda gorąca czerwoną, kanalizacja brązową lub czarną, gaz żółtą przerywaną, a prąd czerwoną lub czarną z zaznaczonymi symbolami gniazdek i lamp.

Częsty błąd polega na myleniu rury wodociągowej z kanalizacyjną, bo na uproszczonym rzucie wyglądają podobnie. Tymczasem średnica rury kanalizacyjnej wynosi zwykle 50-110 mm, a wodociągowej jedynie 16-25 mm, ponieważ woda pitna nie potrzebuje tak dużego przekroju. Warto też zwrócić uwagę na oznaczenia armatury: trójkąt oznacza baterię, okrąg z krzyżykiem to ujęcie kanalizacji, a mały prostokąt z literą G to gniazdko elektryczne.

5 najczęstszych błędów nastolatków przy domowych instalacjach

• Wieszanie mokrej bluzy na kablu lampy, co powoduje przegrzewanie izolacji PVC, mięknącej już przy temperaturze 70°C.
• Zatykanie odpływu w umywalce watą i włosami, które tworzą korek rozkładający się w rurze kanalizacyjnej, bo w środowisku beztlenowym powstaje siarkowodór o zapachu zgniłych jaj.
• Wykonywanie „napraw" krzywymi przedłużaczami połączonymi ze sobą w łańcuszek, co sumuje rezystancję i powoduje grzanie się styków.
• Samodzielne odkręcanie zaworu gazowego przy kuchence bez wiedzy dorosłego, ponieważ nawet minimalny wyciek metanu w zamkniętej kuchni prowadzi do wybuchu przy stężeniu od 5 do 15% objętości powietrza.
• Wkładanie noża lub śrubokręta do gniazdka „dla żartu", bo 230 V przy dotyku jednej ręki wystarczy do zatrzymania akcji serca, gdy prąd przepłynie przez klatkę piersiową.

Instalacja elektryczna i obwody: szeregowa, równoległa i mieszana

Prąd w domu nie podróżuje chaotycznie, lecz według ściśle określonej topologii. Każdy obwód to zamknięta pętla od rozdzielnicy przez odbiornik z powrotem, a jej kształt decyduje o tym, czy żarówka świeci stabilnie, czy też gaśnie przy włączeniu czajnika.

Obwód szeregowy

Obwód szeregowy przypomina sznur choinkowych lamp z dawnych lat, gdzie każda żarówka połączona jest z następną w jednej linii. Jeśli jedna żarówka przepali się, cała instalacja gaśnie, bo prąd nie ma innej drogi powrotu do źródła. Natężenie prądu jest w obwodzie szeregowym stałe, a napięcie rozkłada się na poszczególne odbiorniki proporcjonalnie do ich rezystancji.

W domu obwód czysto szeregowy praktycznie się nie stosuje, ponieważ jego główną wadą jest sumowanie oporów. Trzy żarówki po 100 Ω dają 300 Ω, co przy napięciu 230 V oznacza prąd 0,77 A i moc każdej żarówki jedynie 59 W zamiast standardowych 60 W. W praktyce taki układ pojawia się w sterowaniu niskonapięciowym lub w obwodach zabezpieczających, gdzie celowo wymusza się zależność stanu jednego elementu od drugiego.

Obwód równoległy

Obwód równoległy działa jak wachlarz odnóg rzeki, gdzie każdy odbiornik pobiera prąd niezależnie. Napięcie na każdym odbiorniku wynosi tyle, ile daje źródło, czyli 230 V, a natężenia się sumują. Gdy do gniazdka podłączysz lampę 60 W i laptop 65 W, całkowity pobór wyniesie 125 W, czyli około 0,54 A.

To właśnie obwód równoległy jest standardem każdej instalacji domowej, bo pozwala wyłączyć jedno urządzenie bez wpływu na pozostałe. Bezpiecznik nadprądowy 16 A w rozdzielnicy chroni cały obwód gniazdkowy, a jego zadanie polega na stopieniu się wkładki topikowej, gdy natężenie przekroczy wartość znamionową na czas dłuższy niż kilka sekund.

Obwód mieszany

Obwód mieszany łączy oba warianty, co jest typowe dla bardziej rozbudowanych instalacji. Na przykład żyrandol z pięcioma żarówkami ma je połączone równolegle względem siebie, ale cały żyrandol podłączony jest do obwodu oświetleniowego szeregowo z wyłącznikiem świecznikowym.

Symbole elektryczne na schemacie

Schemat elektryczny czyta się jak mapę, gdy znasz klucz. Symbol otwartego styku wyłącznika to dwie kreski z kątem, symbol żarówki to okrąg z krzyżykiem, symbol gniazdka podwójnego to półokrąg z dwiema kropkami, a symbol uziemienia to trzy malejące kreski schodzące do gruntu.

Częsty błąd polega na myleniu wyłącznika jednobiegunowego z dwubiegunowym, bo różni je liczba linii przerywanych. W łazience i kuchni stosuje się wyłącznik dwubiegunowy, ponieważ wilgoć obniża rezystancję skóry, a prąd płynący przez ciało powyżej 30 mA przez dłużej niż 0,4 s może być śmiertelny.

Pokój nastolatka: trzy strefy, które ukształtują Twoje nawyki

Twój pokój to nie przypadkowy zbiór mebli, lecz scenografia codziennego życia. Dobrze zaprojektowany pokój wspiera kręgosłup, oczy i koncentrację, a źle urządzony może kosztować Cię ból głowy i wadę postawy, której nie odwrócisz po dwudziestce.

Podział na strefy odpoczynku, nauki i zabawy to ergonomiczna klasyka, którą stosują projektanci wnętrz na całym świecie. Łóżko powinno stać przy ścianie możliwie najdalej od drzwi, biurko przy oknie, a strefa rozrywki w rogu oddalonym od biurka, żeby mózg nie kojarzył zabawy z nauką i odwrotnie.

Strefa odpoczynku

Materac dobrej jakości powinien mieć twardość H2 lub H3, długość o 20 cm większą niż Twój wzrost i szerokość przynajmniej 80 cm dla jednej osoby. Poduszka ortopedyczna z pianki memory dopasowuje się do krzywizny szyi, co zmniejsza napięcie mięśni karku. Światło górne w strefie odpoczynku powinno mieć barwę ciepłą 2700-3000 K, ponieważ zimne światło 6000 K hamuje wydzielanie melatoniny i utrudnia zasypianie.

Strefa nauki

Biurko o wysokości 72-75 cm to optymalne rozwiązanie dla osoby o wzroście 155-180 cm, bo łokcie pod kątem 90 stopni przy opartych stopach na podłodze to ergonomiczny ideał. Krzesło z regulacją wysokości i oparcia odciąża odcinek lędźwiowy kręgosłupa, a monitor ustawiony na wysokości oczu zapobiega garbieniu się.

Strefa zabawy

Konsola, głośnik Bluetooth czy mata do ćwiczeń potrzebują wolnej przestrzeni o wymiarze przynajmniej 1,5×1,5 m. Dywan z krótkim włosem 8 mm ułatwia sprzątanie okruszków, które w innym przypadku wbijają się w pile i tworzą środowisko dla roztoczy. Oświetlenie tej strefy może być dekoracyjne, ale zawsze z możliwością wyłączenia, gdy zaczynasz się uczyć.

BHP przy urządzeniach domowych, czyli 5 grzechów nastolatka

Bezpieczeństwo w domu to nie zestaw nudnych zakazów, lecz konkretne reguły wynikające z fizyki. Prąd, ogień i woda nie wybaczają błędów, a ich działanie można przewidzieć, znając kilka podstawowych zależności.

Grzech pierwszy: ładowarka telefonu pod poduszką. Akumulator litowo-jonowy w temperaturze powyżej 45°C traci stabilność chemiczną i może ulec tzw. thermal runaway, czyli niekontrolowanemu nagrzewaniu aż do zapłonu. Pożar pod poduszką rozwija się w zamkniętej przestrzeni pełnej tlenku, a toksyczny dym z polimerów osiąga stężenie śmiertelne w ciągu trzech minut.

Grzech drugi: suszenie ubrań na grzejniku c.o. Powoduje to dwa efekty jednocześnie. Po pierwsze, mokra tkanina obniża temperaturę grzejnika o 10-15%, bo ogromna część energii idzie na parowanie wody zamiast ogrzewanie powietrza. Po drugie, w zamkniętym grzejniku aluminiowym osadza się korozja, a połączenia gwintowane zaczynają przeciekać w ciągu 3-5 lat.

Grzech trzeci: wtyczka wyciągnięta za kabel. Pojedynczy przewód miedziany o przekroju 0,75 mm² w kablu telefonicznym wytrzymuje siłę ciągnięcia do 60 N, ale przy szarpnięciu pod kątem 90 stopni izolacja pęka przy styku z wtyczką. Odsłonięty rdzeń miedziany w gniazdku pod napięciem 230 V to klasyczny przepis na porażenie i pożar instalacji.

Grzech czwarty: pozostawianie włączonej płyty indukcyjnej bez naczynia. Pole elektromagnetyczne o częstotliwości 20-50 kHz nie grzeje powietrza, lecz tylko ferromagnetyczne dno garnka. Bez naczynia płyta wyłącza się automatycznie po 30 sekundach, ale starsze modele mogą tego nie robić, co prowadzi do nagrzania obudowy i stopienia uszczelki.

Grzech piąty: ignorowanie charakterystyki bezpieczników. Bezpiecznik topikowy 16 A nie chroni przed porażeniem, lecz przed przeciążeniem. Różnicowoprądowy wyłącznik RCD o czułości 30 mA reaguje na upływ prądu do ziemi w czasie poniżej 30 ms, ratując życie przy dotyku uszkodzonego urządzenia. Dlatego w łazience i kuchni obowiązuje instalacja z RCD, a zwykłe korki topikowe to już relikt lat 80.

Nowoczesny sprzęt domowy: pilot, przycisk i instrukcja obsługi

Telewizor, soundbar i konsola to nie czarna magia, lecz urządzenia o ściśle określonej budowie. Pilot wysyła sygnał w podczerwieni o długości fali 940 nm lub przez Bluetooth w paśmie 2,4 GHz, a odbiornik w obudowie dekoduje go w mikrokontrolerze, który wydaje polecenie procesorowi głównemu.

Instrukcja obsługi, choć często pomijana, zawiera trzy kluczowe informacje: napięcie zasilania, pobór mocy w watach oraz klasę energetyczną urządzenia. Telewizor 55 cali w klasie E pobiera średnio 80 kWh rocznie przy 4 godzinach pracy dziennie, co przy cenie 1 zł za 1 kWh daje około 80 zł. W trybie czuwania pobiera wciąż 0,5 W, czyli rocznie kolejne 4 zł.

Ranking 5 urządzeń wg zużycia prądu

Przetwarzanie dźwięku i obrazu wymaga przetworników analogowo-cyfrowych, które zamieniają falę akustyczną na strumień bitów. Mikrofon pojemnościowy generuje napięcie rzędu 10-100 mV, a przetwornik ADC w mikserze zapisuje je jako plik WAV o rozdzielczości 24 bitów i częstotliwości próbkowania 48 kHz. Plik trzyminutowy zajmuje wówczas około 25 MB, co przekłada się na 80 MB na płycie CD po kompresji MP3 do 128 kbps.

Projekt pokoju: krok po kroku od pomysłu do realizacji

Własny projekt pokoju to najlepsza lekcja techniki, jaką możesz odrobić. Podziel pracę na tygodnie, a efekt przyjdzie szybciej niż myślisz.

Tydzień 1: Pomiary i rzut z góry

Weź do ręki miarkę i zmierz dokładnie każdy wymiar pokoju z dokładnością do 1 cm. Zapisz pozycje okien, drzwi, grzejników i gniazdek elektrycznych. Na kartce A4 narysuj rzut z góry w skali 1:50, gdzie 1 cm na rysunku odpowiada 50 cm w rzeczywistości, czyli 2 metry ściany zamieniają się w 4 cm na papierze.

Tydzień 2: Rzut z przodu i materiały

Teraz narysuj rzut ściany z oknem w skali 1:25, gdzie 1 m ściany to 4 cm. Zaznacz wysokość parapetu (zwykle 85 cm od podłogi), górną krawędź okna (205 cm) i lokalizację gniazdek (30 cm od podłogi lub 110 cm dla kuchennych). Wytnij z kolorowych czasopism fragmenty mebli i naklej je na plan, testując różne ustawienia.

Tydzień 3: Harmonogram i kosztorys

Stwórz tabelę z kolumnami: element, materiał, ilość, cena jednostkowa, koszt całkowity. Materiały to przede wszystkim tapeta (10-15 zł/m²), tkanina na zasłonę (20-40 zł/mb) i farba do lamerek (40-60 zł/litr). Realistyczny budżet metamorfozy pokoju mieści się w przedziale 200-500 zł, jeśli meble pozostają stare.

Tydzień 4: Prezentacja projektu

Przygotuj planszę A2 z rzutem z góry, rzutem z przodu, próbkami materiałów i krótkim opisem stref. Opowiedz o wyborach w trzech zdaniach, podając powody ergonomiczne, na przykład: „Biurko przy oknie, bo światło dzienne 1000 lux pada z lewej strony i nie daje cienia na klawiaturze".

Rubryka oceny projektu

• Poprawność rzutów i wymiarowanie (0-4 pkt)
• Logiczny podział na strefy (0-2 pkt)
• Dobór ergonomiczny i zgodność z BHP (0-2 pkt)
• Estetyka i dobór materiałów (0-2 pkt)
• Prezentacja ustna i uzasadnienie wyborów (0-2 pkt)

Checklisty do druku

Checklista projektu pokoju (12 punktów): pomiar obwodu pokoju, pomiar okien, lokalizacja gniazdek, narysowanie rzutu z góry, narysowanie rzutu z przodu, wybór materiałów, wybór oświetlenia, podział na strefy, kosztorys, harmonogram tygodniowy, lista zakupów, prezentacja efektu.

Checklista bezpieczeństwa elektrycznego: brak kabli pod dywanem, brak przedłużaczy w łańcuszku, ładowarki z certyfikatem CE, korki różnicowoprądowe w łazience, suszarka z dala od wanny, lampka LED z atestem, brak urządzeń na mokrych powierzchniach.

Ściągawka BHP w ramce

Sprawdź się: potrafisz wskazać na planie domu, którędy biegnie obwód oświetleniowy, a którędy gniazdkowy. Umiesz nazwać trzy symbole elektryczne ze schematu. Wiesz, dlaczego ładowarka pod poduszką może się zapalić. Potrafisz uzasadnić, dlaczego biurko ustawia się przy oknie, a łóżko przy ścianie. Jeśli odpowiedź brzmi „tak" w co najmniej trzech przypadkach, ten materiał spełnił swoje zadanie.

Źródła i przepisy

Podstawą programową techniki w szkole podstawowej reguluje rozporządzenie Ministra Edukacji Narodowej z dnia 14 lutego 2017 r. w sprawie podstawy programowej wychowania przedszkolnego oraz kształcenia ogólnego. Normy instalacji sanitarnych i elektrycznych opisuje seria PN-EN 12831 dla zapotrzebowania na ciepło, PN-EN 60364 dla instalacji elektrycznych niskiego napięcia oraz PN-92/B-01706 dla instalacji kanalizacyjnych. Wytyczne BHP dotyczące urządzeń domowych zawiera rozporządzenie Ministra Pracy i Polityki Społecznej w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy. Klasy energetyczne urządzeń definiuje rozporządzenie Parlamentu Europejskiego i Rady (UE) 2017/1369. Podręczniki wykorzystywane w szkole to między innymi seria „Technika" wydawnictw dydaktycznych zatwierdzonych przez MEN oraz materiały Centralnej Komisji Egzaminacyjnej. Więcej szczegółów technicznych można znaleźć na stronie Głównego Urzędu Nadzoru Budowlanego (gunb.gov.pl) oraz w bazie Polskich Norm (pkn.pl).
