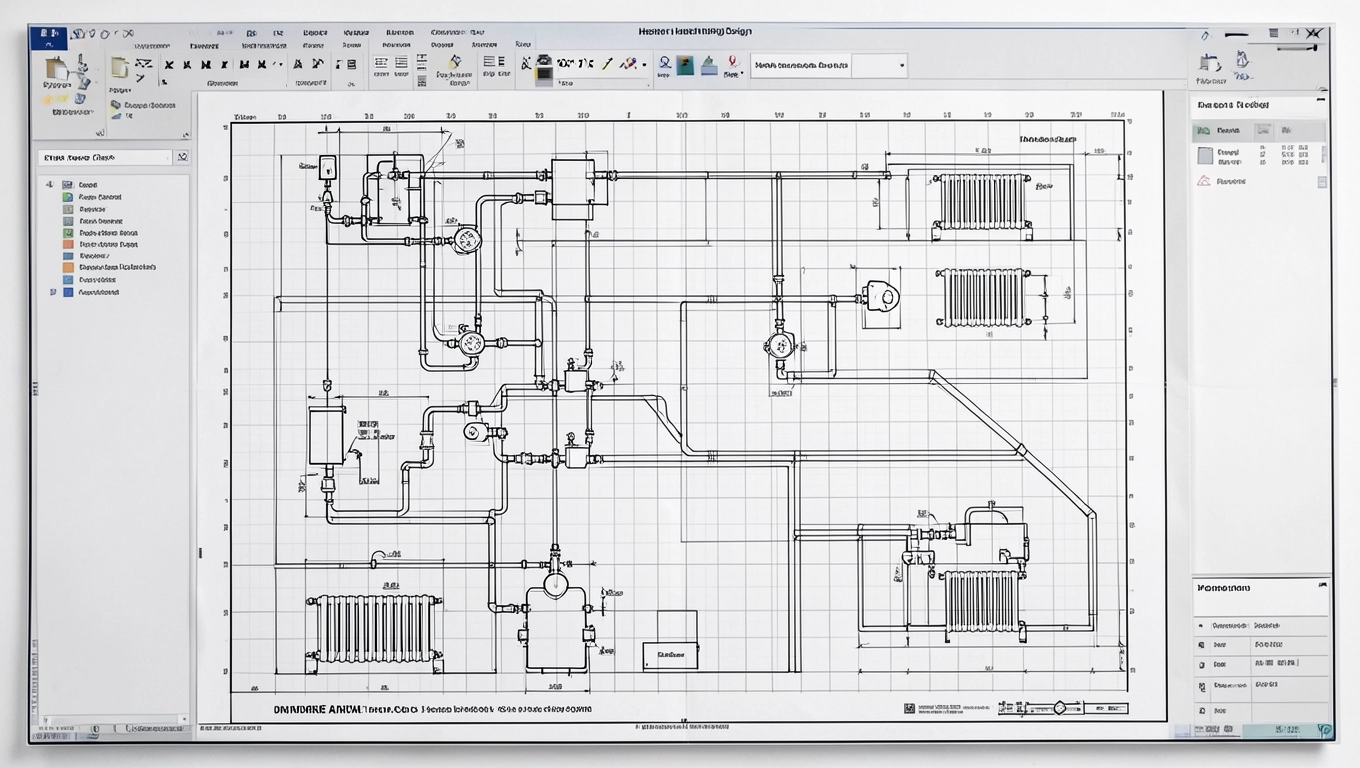

Audytor C.O. i IMI Hydronic – program do projektowania instalacji c.o.

Wersje 3.6, 3.8, 4.1 i 7.2 którą wybrać do swojego projektu?

Różnica między wersjami nie ogranicza się do numerka w nazwie. Każda edycja wprowadza realne zmiany w zakresie obsługiwanej skali projektu, obsługi modułu chłodzenia oraz integracji z środowiskiem CAD/BIM. Dobór odpowiedniej wersji na starcie oszczędza godziny żmudnego przerabiania dokumentacji, gdy okaże się, że projekt przekracza możliwości używanego narzędzia.

• Wersje 3.6, 3.8, 4.1 i 7.2 którą wybrać do swojego projektu?
• Obliczenia hydrauliczne i dobór średnic co naprawdę liczy program do projektowania instalacji c.o.?
• Projektowanie ogrzewania podłogowego i chłodzenia w jednym pliku
• Jak zacząć pracę w czterech krokach
• Wymagania sprzętowe i integracja z CAD
• Pięć najczęstszych błędów w Audytorze C.O.
• Porównanie z alternatywnymi narzędziami
• Kalkulator doboru mocy grzejnika

Wersje 3.6 i 3.8 sprawdzają się przy budynkach jednorodzinnych, małych obiektach usługowych oraz niewielkich instalacjach przemysłowych. Ich przewagą jest lekkość działania na starszym sprzęcie i prostota interfejsu. Jeśli projekt obejmuje do 200-300 punktów grzewczych, różnica w szybkości obliczeń względem nowszych edycji jest praktycznie niezauważalna. Wersja 4.1 stanowi pomost wprowadza usprawnienia w module chłodzenia i rozszerza bazę urządzeń, w tym nowsze modele zaworów z podwójną regulacją. Edycja 7.2 to narzędzie dla najbardziej wymagających: obsługuje projekty liczące do 12 000 punktów grzewczych, pełną integrację z formatem IFC oraz zaawansowane obliczenia dynamiczne. Tam, gdzie występują strefy chłodzenia płaszczyznowego w połączeniu z grzaniem, ta wersja staje się de facto standardem.

Wybór wersji determinuje też cenę licencji. Różnice potrafią sięgać kilku tysięcy złotych rocznie w przypadku komercyjnego użytkowania. Zanim zapłacisz, sprawdź, czy faktycznie potrzebujesz modułu chłodzenia. Jeśli projektujesz wyłącznie instalacje grzewcze, dopłata do wersji z HVAC mija się z celem. Przy planowaniu budżetu warto też uwzględnić, że aktualizacje w obrębie jednej linii (np. 7.0 → 7.2) są zwykle tańsze niż przejście na wyższą rodzinę.

Przy pracy zespołowej liczy się jeszcze jeden aspekt: kompatybilność plików. Projekt sporządzony w wersji 7.2 nie zawsze otworzy się bez strat w edycji 3.8. Przy ustalaniu standardu w biurze projektowym lepiej trzymać się jednej linii przez cały cykl inwestycji, niż mieszać wersje między budynkami.

Obliczenia hydrauliczne i dobór średnic co naprawdę liczy program do projektowania instalacji c.o.?

Sercem każdego programu do projektowania instalacji centralnego ogrzewania jest silnik hydrauliczny. To on decyduje, czy dobrane średnice przewodów zapewnią właściwy przepływ czynnika, a zawory utrzymają zadaną moc grzewczą bez hałasu i przecieków. Bez automatyzacji tych obliczeń projektant musi ręcznie iterować parametry, co przy większej instalacji oznacza godziny żmudnej pracy.

Audytor C.O. wykonuje dobór średnic metodą prędkościową lub metodą spadku ciśnienia. Pierwsza z nich zakłada stałą prędkość przepływu (np. 0,5-1,0 m/s) i na tej podstawie wyznacza średnicę. Druga iteruje średnicę, aż jednostkowy spadek ciśnienia na metr bieżący przewodu osiągnie wartość docelową (zwykle 100-200 Pa/m). Program automatycznie uwzględnia opory miejscowe z armatury, kolan, trójników i zwęzek nie trzeba ich sumować ręcznie, co w starszych arkuszach kalkulacyjnych bywało źródłem kosztownych pomyłek.

Kluczowym elementem jest uwzględnienie ciśnienia grawitacyjnego. W wysokich budynkach (powyżej 4-5 kondygnacji) różnica gęstości wody grzejnika i powrotu generuje dodatkową siłę napędową, która może wspomagać lub zakłócać działanie pompy. Pominięcie tego efektu prowadzi do sytuacji, w której górne grzejniki grzeją za mocno, a dolne za słabo albo odwrotnie. Narzędzie liczy to automatycznie na podstawie zadanych temperatur zasilania i powrotu oraz wysokości instalacji.

Dobór nastaw zaworów z podwójną regulacją (STAD, STAF, TA-Modulator) wymaga znajomości ich autorytetów. Autorytet zaworu to stosunek spadku ciśnienia na zaworze do spadku ciśnienia na całym obiegu. Optymalna wartość mieści się w przedziale 0,3-0,5. Przy zbyt niskim autorytecie zawór nie jest w stanie skutecznie regulować przepływem; przy zbyt wysokim generuje hałas i niepotrzebne straty. Program sam wyznacza liczbę obrotów pokrętła dla każdego zaworu, co na budowie eliminuje zgadywanie przez hydraulików.

Ciśnienie grawitacyjne (Dpg) to siła wynikająca z różnicy gęstości wody gorącej i chłodnej. Przy ΔT = 20 K i wysokości 10 m daje około 800 Pa wystarczająco, by zakłócić pracę pompy, jeśli instalacja nie zostanie właściwie zrównoważona.

Praktyczny scenariusz: projekt domu jednorodzinnego o powierzchni 150 m² z dziewięcioma grzejnikami i ogrzewaniem podłogowym w strefie dziennej. Ręczne obliczenie obejmuje około 40-60 iteracji (po jednej na każdy odcinek), gdy w programie wystarczy zdefiniować obieg, przypisać grzejniki i uruchomić obliczenia. Czas: kilka minut zamiast kilku godzin. Różnica rośnie wykładniczo przy większych projektach.

Przy osiedlu 500 mieszkań obliczenia ręczne stają się właściwie niewykonalne w rozsądnym terminie. Tu wchodzi wersja 7.2 z możliwością grupowania obiegów, kopiowania kondygnacji i automatycznej weryfikacji spójności danych. Norma PN-EN 12828 wymaga, by każdy obieg miał udokumentowany bilans ciśnienia program generuje raport z rozbiciem na poszczególne elementy, co znacznie ułatwia odbiór kominiarski i nadzór inwestorski.

Projektowanie ogrzewania podłogowego i chłodzenia w jednym pliku

Ogrzewanie podłogowe wymaga innego podejścia niż klasyczne grzejniki. Niższa temperatura czynnika (zwykle 35-45°C), większa bezwładność cieplna i konieczność uwzględnienia strefowości sprawiają, że ręczne projektowanie bywa szczególnie czasochłonne. Program do projektowania ogrzewania podłogowego automatyzuje dobór rozstawu rur, długości pętli i mocy powierzchniowej.

W Audytorze C.O. definiujesz temperaturę zasilania (np. 40°C), temperaturę powrotu, rodzaj pokrycia podłogi (parkiet, płytki, wykładzina) i wymaganą moc na metr kwadratowy. Algorytm rozmieszcza pętle, dbając o to, by długość pojedynczego obiegu nie przekraczała granicy, przy której spadek ciśnienia staje się nieakceptowalny. Dla rury PE-Xa 16×2 przy rozstawie 15 cm typowa pętla mieści się w granicach 80-120 m. Program sam ostrzega, jeśli zaproponowana trasa wymaga zbyt wielu kolan lub zbliża się do granicy wydajności pompy.

Moduł chłodzenia (HVAC) w wersji 4.1 i nowszych pozwala łączyć projekt grzania i chłodzenia płaszczyznowego w jednym pliku. To istotne w biurach, hotelach i budynkach użyteczności publicznej, gdzie te same stropy lub ściany pełnią podwójną funkcję sezonową. Program rozróżnia tryby pracy (grzanie/chłodzenie), dobiera inne parametry czynnika i pilnuje, by punkt rosy nie powodował kondensacji na powierzchni w trybie chłodzenia. Wilgoć na podłodze to nie tylko dyskomfort, ale i realne ryzyko uszkodzenia parkietu oraz rozwoju grzybów.

W strefach mieszanych (część pomieszczeń z grzejnikami, część z płaszczyznowo) program pozwala na prowadzenie dwóch niezależnych obiegów z jednego źródła. Wymaga to zastosowania sprzęgła hydraulicznego lub bufora, którego dobór również jest częścią obliczeń. Sprzęgło rozdziela obiegi hydraulicznie dzięki temu pompa w obiegu grzejnikowym nie zakłóca pracy pompy w pętlach podłogowych, mimo że obie czerpią czynnik z tego samego kotła.

Chłodnice sufitowe, belki chłodzące i klimakonwektory mają inne charakterystyki niż grzejniki. Program zawiera wbudowaną bazę urządzeń z kartami katalogowymi producentów. Po wybraniu konkretnego modelu automatycznie wczytuje jego nominalną moc, spadek ciśnienia i wymaganą temperaturę zasilania. Bez tego projektant musiałby przepisywać parametry z PDF-ów, co jest podatne na literówki i prowadzi do rozbieżności między obliczeniami a rzeczywistym montażem.

Typowy błąd: dobór ogrzewania podłogowego do temperatury zasilania 55°C zamiast rzeczywistych 40°C. Skutek to przeszacowana moc, zbyt mały rozstaw rur i przegrzewanie pomieszczeń w sezonie przejściowym. Zawsze weryfikuj parametry pracy źródła ciepła przed uruchomieniem obliczeń.

Jak zacząć pracę w czterech krokach

Pierwszy krok to instalacja i aktywacja licencji. Wersja edukacyjna (darmowa) ma ograniczenia w liczbie punktów grzewczych, zwykle do 50-100. Do celów komercyjnych potrzebujesz licencji płatnej, która obejmuje aktualizacje i wsparcie techniczne. Aktywacja odbywa się online lub poprzez klucz licencyjny szczegóły różnią się między dystrybutorami.

Drugi krok to budowa obiegu. Program pozwala wprowadzać dane ręcznie lub importować rysunki z plików DXF. Zaczynasz od źródła ciepła (kocioł, węzeł cieplny, pompa ciepła), następnie dodajesz rozdzielacze, piony, gałązki i grzejniki. Każdy element ma swoją kartę, w której definiujesz moc, typ przyłącza i wymagany spadek ciśnienia.

Trzeci krok to regulacja. Po uruchomieniu obliczeń program wyświetla listę zaworów z sugerowanymi nastawami. Dla zaworów STAD (producent IMI) oznacza to liczbę obrotów od pełnego zamknięcia; dla TA-Modulatora pozycję na skali. Na budowie hydraulik korzysta z klucza nastawczego, by ustawić zawory zgodnie z wydrukiem. Bez tego nawet najlepiej zwymiarowana instalacja będzie niezrównoważona.

Czwarty krok to eksport wyników. Program generuje raporty w formacie PDF, zestawienia materiałowe (BOM) oraz, w wersji 7.2, pliki IFC do dalszej obróbki w środowisku BIM. Zestawienie materiałowe zawiera długości rur według średnic, liczbę i typ zaworów, izolacje oraz mocowanie. To podstawa do sporządzenia kosztorysu i zamówienia materiałów.

Wymagania sprzętowe i integracja z CAD

Minimalne wymagania dla wersji 3.6 i 3.8 to procesor dwurdzeniowy, 4 GB RAM i system Windows 10. Wersja 7.2 wymaga już 8 GB RAM (zalecane 16 GB) i procesora czterordzeniowego, szczególnie przy pracy z plikami BIM o dużej liczbie kondygnacji. Karta graficzna odgrywa drugorzędną rolę, chyba że korzystasz intensywnie z podglądu 3D.

Integracja z CAD-em opiera się na imporcie plików DXF. W starszych wersjach to podstawowa metoda przenoszenia rzutów kondygnacji. Wersja 7.2 obsługuje pełny cykl BIM: eksport do IFC, współpracę z Revit i synchronizację zmian. Dla biur projektowych pracujących w środowisku 3D to argument decydujący o wyborze wersji.

Pięć najczęstszych błędów w Audytorze C.O.

Pierwszy: błędna wartość ΔT. Norma zakłada 20 K dla grzejników (np. 70/50°C przy temperaturze projektowej -20°C na zewnątrz) i 5-10 K dla ogrzewania podłogowego. Wpisanie odwróconych wartości (50/70) lub zbyt małej różnicy prowadzi do przeszacowania mocy.

Drugi: brak autorytetu zaworu. Wielu początkujących użytkowników nie sprawdza, czy zawór w wybranym punkcie pracy ma właściwy autorytet. Efekt to szum, wibracje lub brak regulacji.

Trzeci: pominięcie ciśnienia grawitacyjnego w wysokich budynkach. Program ma tę opcję domyślnie włączoną, ale przy ręcznym importie danych można ją wyłączyć, co prowadzi do błędnego doboru pompy.

Czwarty: niewłaściwy typ czynnika. W instalacjach z pompą ciepła coraz częściej stosuje się glikol zamiast wody. Gęstość i lepkość glikolu różnią się od wody, co zmienia opory przepływu. Program pozwala wybrać typ czynnika, ale trzeba tę opcję aktywować.

Piąty: brak weryfikacji mocy źródła. Projektowanie instalacji bez sprawdzenia, czy kocioł lub pompa ciepła jest w stanie pokryć zapotrzebowanie, to częste przeoczenie. Audytor C.O. liczy instalację, ale nie zastępuje obliczeń cieplnych budynku do tego służy osobny moduł lub arkusz kalkulacyjny.

Porównanie z alternatywnymi narzędziami

Na rynku polskim funkcjonują też inne programy: dedykowane nakładki na AutoCAD, arkusze kalkulacyjne rozbudowane o makra oraz narzędzia zagraniczne (np. Hvac Solutions). Różnią się ceną, zakresem biblioteki urządzeń i wsparciem dla norm polskich. Audytor C.O. wyróżnia się lokalizacją (polskie normy, polska baza urządzeń, wsparcie techniczne w języku polskim) oraz regularnymi aktualizacjami wynikającymi ze zmian w przepisach, np. WT 2021.

Przy wyborze narzędzia kluczowe są dwa pytania: jak duże projekty realizujesz i czy potrzebujesz integracji z BIM. Jeśli odpowiedź brzmi "do 300 punktów i bez BIM", tańsza wersja 3.6/3.8 w zupełności wystarczy. Jeśli pracujesz z osiedlami i szpitalami, inwestycja w 7.2 zwraca się w ciągu pierwszego dużego projektu.

Kalkulator doboru mocy grzejnika

Poniższe narzędzie pozwala oszacować wymaganą moc grzejnika na podstawie powierzchni pomieszczenia, jego wysokości i izolacyjności przegród. Wartość ma charakter orientacyjny i powinna być zweryfikowana w programie Audytor C.O. lub na podstawie szczegółowych obliczeń cieplnych budynku.

Wybór wersji Audytora C.O. zależy od skali i złożoności projektu. Wersje 3.6 i 3.8 obsłużą domy jednorodzinne i małe obiekty, 4.1 wprowadza pełne chłodzenie, a 7.2 jest narzędziem dla największych inwestycji z pełną integracją BIM. Kluczowe funkcje dobór średnic, obliczanie strat ciśnienia, nastawy zaworów z podwójną regulacją oraz projektowanie ogrzewania podłogowego działają w każdej z tych wersji, różniąc się zakresem i wydajnością. Przed rozpoczęciem pracy warto zdefiniować parametry czynnika, temperaturę projektową i źródło ciepła. Bez tych danych nawet najlepsze oprogramowanie nie zagwarantuje poprawnego wyniku.

Źródła danych: norma PN-EN 12828 (projektowanie instalacji grzewczych), Rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (WT 2021), katalogi zaworów IMI Hydronic, dokumentacja techniczna programu Audytor C.O. (strona producenta: sankom.pl).
