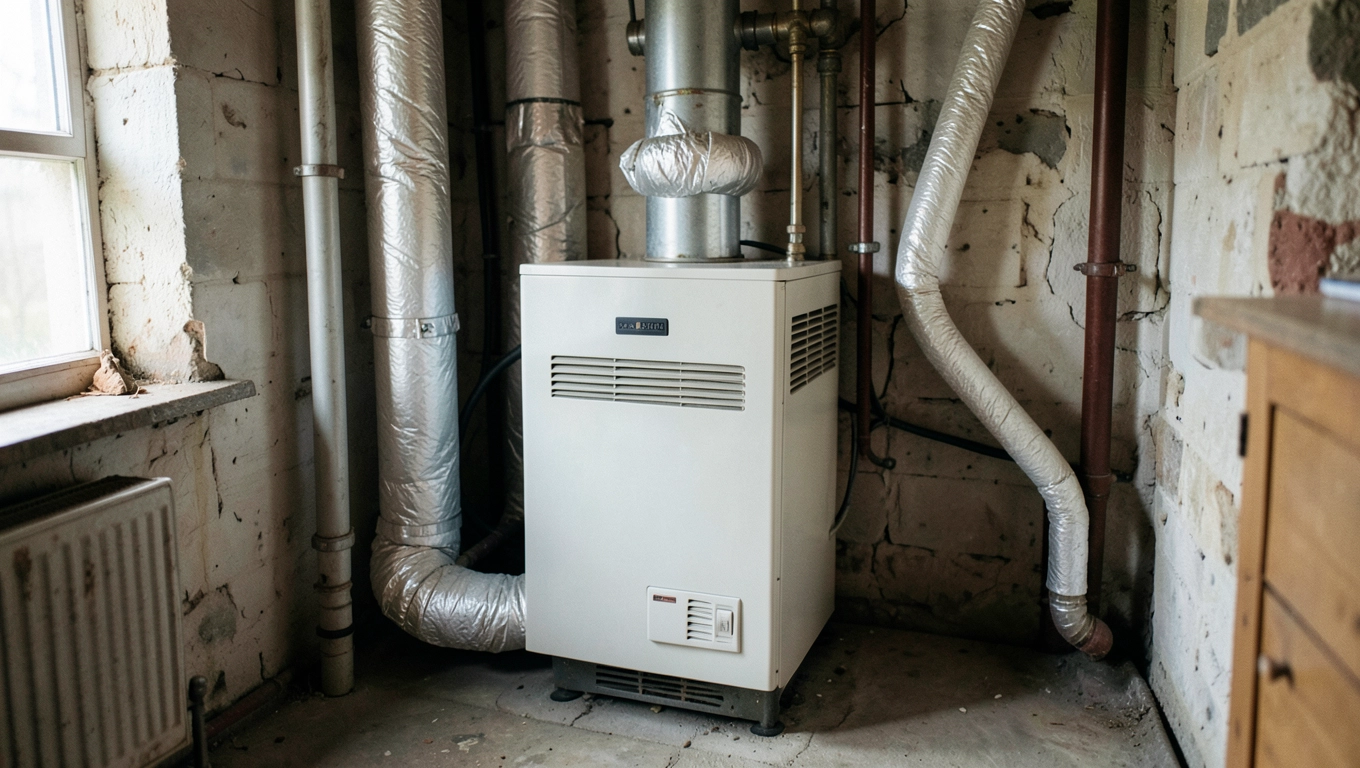

Pompa ciepła do starej instalacji CO: realny schemat i koszty

Masz w domu kocioł węglowy albo stary gazowy i rachunki za ogrzewanie wyglądają jak lista zakupów na święta. Słyszałeś o pompach ciepła, ale pewnie myślisz, że to tylko dla nowych domów z grubą izolacją. Prawda jest inna: pompa ciepła do starej instalacji to dziś najczęściej wybierana droga do obniżenia kosztów ogrzewania o 40-60%, bez kucia ścian i wymiany grzejników. Tyle że bez kilku twardych warunków i konkretnego schematu podłączenia taka inwestycja potrafi zamienić się w najdroższy grzejnik w historii twojego domu.

• 3 schematy podłączenia pompy ciepła do starego systemu grzewczego
• Dobór mocy pompy ciepła do istniejącej instalacji i audyt przed startem
• Najczęstsze błędy przy montażu pompy ciepła w modernizowanym domu
• Koszty, dofinansowanie i czas zwrotu inwestycji

3 schematy podłączenia pompy ciepła do starego systemu grzewczego

Każdy z tych trzech wariantów rozwiązuje inny problem. Wybór zależy od tego, jak bardzo chcesz zmieniać obecną instalację i ile jesteś gotów zapłacić za automatyzację.

Schemat A: pompa jako główne źródło, kocioł jako szczytowy backup

Kocioł gazowy lub pelletowy wchodzi do gry automatycznie, gdy temperatura zewnętrzna spada poniżej punktu biwalentnego, zwykle -5 do -10°C. Powyżej tej granicy pracuje wyłącznie pompa, poniżej oba urządzenia dzielą się obciążeniem. Schemat działa świetnie w domach z umiarkowaną izolacją, gdzie potrzeby grzewcze są zbyt wysokie dla samej pompy w najzimniejsze dni.

Kluczowy element to zawór przełączający, który kieruje przepływ albo przez pompę, albo przez kocioł. Zawór trójdrożny z siłownikiem kosztuje 400-800 zł i wymaga podłączenia do automatyki pompy. Bez niego przełączanie źródeł trzeba robić ręcznie, co w praktyce oznacza, że nikt tego nie robi i kocioł działa non stop.

Zalety tego schematu: brak konieczności wymiany grzejników, możliwość pracy przy temperaturze zasilania do 60°C, niższe rachunki w sezonie przejściowym (wrzesień-maj). Wady: w skrajne mrozy kocioł i tak się włącza, więc nie osiągniesz pełnej niezależności od paliwa kopalnego.

Schemat B: pompa i kocioł pracują równolegle (tryb biwalentny)

Tu oba urządzenia zasilają ten sam bufor ciepłej wody, a automatyka decyduje, ile mocy pobrać z którego źródła. Przy łagodnej zimie pompa pokrywa 100% zapotrzebowania. Gdy temperatura spada, kocioł dokłada brakującą moc. Taki układ wymaga bufora o pojemności minimum 20-30 l na każdy kW mocy pompy.

Dla typowej pompy 9 kW potrzebujesz zbiornika 200-300 l, co w domu z kotłownią 6 m² nie stanowi problemu. Bufor pełni dodatkową rolę: wyrównuje wahania temperatury, chroni sprężarkę przed zbyt częstymi cyklami włącz/wyłącz i pozwala na pracę w trybie grzania wody użytkowej bez wyłączania ogrzewania.

Schemat B sprawdza się w domach, gdzie kocioł zostaje na lata jako zabezpieczenie albo do pracy w ekstremalne mrozy. W praktyce to najczęściej wybierane rozwiązanie przy modernizacji instalacji z kotłem gazowym lub pelletowym.

Schemat C: bufor i sprzęgło hydrauliczne dla mocno zużytych instalacji

Stare instalacje otwarte, z rurami stalowymi pełnymi kamienia kotłowego i osadów, wymagają fizycznego oddzielenia obiegów. Sprzęgło hydrauliczne to po prostu pionowy zbiornik z czterema króćcami: zasilanie z pompy, powrót do pompy, zasilanie do instalacji, powrót z instalacji. Każdy obieg ma własną pompę obiegową i własną regulację.

Dlaczego to działa: pompa ciepła wymaga stabilnego przepływu bez wahań ciśnienia, a grzejniki w starym domu potrafią generować spadki ciśnienia rzędu 200-300 mbar. Sprzęgło rozdziela te dwa światy. Bez niego sprężarka pompy pracuje w niewłaściwych warunkach i po dwóch sezonach zaczyna hałasować albo tracić wydajność.

Koszt sprzęgła to 600-1500 zł, bufor 1500-3500 zł, pompy dodatkowe 300-600 zł każda. W zamian dostajesz układ, w którym każdy element pracuje w optymalnych warunkach i można go serwisować niezależnie. Taki schemat polecam szczególnie przy wymianie starego kotła węglowego na pompę z gazowym backupem.

Dobór mocy pompy ciepła do istniejącej instalacji i audyt przed startem

Zanim kupisz jakąkolwiek pompę, potrzebujesz twardych danych o zapotrzebowaniu budynku na ciepło. Bez tego dobór mocy staje się zgadywanką, a źle dobrana pompa to albo za wysokie rachunki za prąd, albo zimne kaloryfery.

Audyt energetyczny jako punkt wyjścia

Audyt kosztuje 1500-3000 zł i trwa 3-4 godziny na miejscu. Specjalista mierzy termowizyjnie mostki termiczne, sprawdza stan izolacji ścian i stropu, liczy zapotrzebowanie na ciepło metodą jednostrefową albo szczegółową. Na końcu dostajesz raport z konkretną liczbą: twoje zapotrzebowanie wynosi na przykład 9,2 kW przy temperaturze projektowej -20°C.

Audyt pokazuje też, ile mocy potrzebujesz przy temperaturze -5°C, czyli w warunkach, w których pompa ciepła pracuje przez 90% sezonu grzewczego. W typowym domu 150 m² z 10 cm styropianu z lat 2000. to zwykle 5-6 kW. Ta liczba jest ważniejsza niż moc szczytowa, bo determinuje roczne zużycie energii.

Wzór na szybki dobór mocy

Dla orientacyjnej kalkulacji bez pełnego audytu używa się uproszczonego wzoru: Q = V × ΔT × 0,34, gdzie V to kubatura budynku w m³, ΔT to różnica między temperaturą wewnętrzną (zwykle 20°C) a zewnętrzną (projektową, np. -20°C), a 0,34 to uproszczona wartość współczynnika przenikania ciepła dla budynku nieocieplonego.

Dla domu 150 m² o wysokości 2,7 m i temperaturze projektowej -20°C wzór daje: 405 × 40 × 0,34 = 5508 W. Po uwzględnieniu wentylacji i zysków słonecznych wychodzi realne zapotrzebowanie rzędu 7-8 kW. Po dociepleniu ścian 15 cm styropianu ta sama liczba spada do 4-5 kW, co oznacza mniejszą i tańszą pompę.

Montaż sprzęgła i bufora w praktyce

Sprzęgło hydrauliczne montuje się na ścianie kotłowni, pionowo, z odpowietrzeniem na górze. Króćce powinny mieć średnicę dopasowaną do przepływu: DN 25 dla pomp do 12 kW, DN 32 dla większych. Izolacja sprzęgła pianką Armaflex 19 mm to obowiązek, bo inaczej tracisz 100-150 W w postaci ciepła uciekającego do kotłowni.

Bufor ustawia się obok sprzęgła albo nad nim, jeśli pozwala na to wysokość pomieszczenia. Minimalna odległość od sufitu to 30 cm na potrzeby obsługi anody magnezowej. Przy pompie ciepła bufor powinien mieć minimum 4 przyłącza: zasilanie z pompy, powrót do pompy, zasilanie instalacji, powrót z instalacji. Dodatkowe króćce służą do grzania wody użytkowej przez wężownicę.

Konfiguracja automatyki i krzywej grzewczej

Krzywa grzewcza to zależność temperatury zasilania od temperatury zewnętrznej. W pompie ciepła ustawia się ją tak, by przy 0°C na zewnątrz zasilanie wynosiło 35°C, przy -10°C 40°C, przy -20°C 45°C. Te wartości wynikają z charakterystyki grzejników i wymaganej mocy grzewczej w danym punkcie.

Automatyka pompy oblicza punkt pracy co kilka sekund, porównując temperaturę zewnętrzną, temperaturę zasilania i temperaturę powrotu. Gdy ta ostatnia rośnie powyżej zadanej, pompa obniża moc sprężarki albo się wyłącza. Dobra automatyka potrafi zaoszczędzić 10-15% energii rocznie w porównaniu z urządzeniem pracującym na stałych parametrach.

Najczęstsze błędy przy montażu pompy ciepła w modernizowanym domu

Pięć błędów, które widuję regularnie na polskich budowach. Każdy z nich kosztuje właściciela od kilku do kilkunastu tysięcy złotych rocznie albo prowadzi do awarii w drugim sezonie grzewczym.

Za mały bufor lub jego brak

Pompa ciepła bez bufora pracuje w trybie on/off, cyklicznie się włączając i wyłączając. Każdy cykl to zużycie sprężarki, szczególnie przy rozruchu, gdy prąd pobierany jest najwyższy. Bufor o pojemności 200-300 l wydłuża czas pracy pompy do 45-60 minut zamiast 10-15, co zmniejsza liczbę rozruchów z kilkudziesięciu dziennie do kilku.

Konsekwencja braku bufora: sprężarka po 3-4 latach zaczyna tracić wydajność, rachunki za prąd rosną o 20-30%, a w skrajnych przypadkach dochodzi do zablokowania sprężarki i kosztownej wymiany. Rozwiązanie: dobierz bufor o pojemności równej 20-30 l na każdy kW mocy pompy, przy czym minimum to 200 l nawet dla najmniejszych urządzeń.

Pominięcie sprzęgła hydraulicznego

Bez sprzęgła instalacja z grzejnikami o wysokim oporze hydraulicznym obciąża pompę obiegową pompy ciepła ponad miarę. Pompa hałasuje, przepływ niestabilny, temperatura powrotu skacze. W efekcie COP (współczynnik wydajności) spada z 3,5 do 2,2, co oznacza o 40% wyższe rachunki za prąd.

Konsekwencja: pompa po 2 sezonach zaczyna pracować coraz głośniej, aż w końcu przestaje radzić sobie z utrzymaniem temperatury. Rozwiązanie: montaż sprzęgła z odpowietrzeniem i izolacją, plus pompa obiegowa dobrana do oporu konkretnej instalacji (zwykle 25-40 W przy ΔT = 5 K).

Zła lokalizacja jednostki zewnętrznej

Umieszczenie jednostki zewnętrznej przy ścianie północnej, w martwym punkcie cyrkulacji powietrza, albo pod okapem dachu oznacza recyrkulację zimnego powietrza. Pompa pobiera powietrze o temperaturze o 5-8°C niższej niż rzeczywista, co obniża wydajność o 15-25% i powoduje zamarzanie parownika.

Konsekwencja: w mroźne dni pompa przechodzi w tryb odszraniania co 15-20 minut, w którym nie grzeje, a pobiera prąd. Rozwiązanie: lokalizacja na ścianie południowej lub zachodniej, min. 50 cm od narożnika budynku, 3 m od przeszkód terenowych, z zachowaniem swobodnego wylotu powietrza.

Brak zaworów odcinających i spustowych

Brak zaworów przy jednostce zewnętrznej, buforze i sprzęgle oznacza, że każda naprawa wymaga spuszczania całej wody z instalacji. To nie tylko 200-400 l wody do uzupełnienia, ale też ryzyko zassania powietrza i korozji w obiegu. Zawory odcinające kosztują 30-60 zł sztuka, a oszczędzają kilka godzin pracy serwisu.

Konsekwencja: właściciel woli nie zgłaszać drobnych usterek, bo każda interwencja oznacza dzień bez ogrzewania i fakturę za wodę + płukanie instalacji. Rozwiązanie: zawory kulowe na każdym przyłączu, zawór spustowy w najniższym punkcie układu, zawór napełniający z filtrem.

Ignorowanie glikolu w obiegu zewnętrznym

Jednostka zewnętrzna pracuje w temperaturach od -20°C do +35°C. Woda w obiegu pierwotnym zamarznie przy -5°C, jeśli pompa nie ma wbudowanego systemu zabezpieczającego, albo w przypadku awarii sprężarki. Glikol propylenowy w stężeniu 30-35% obniża temperaturę zamarzania do -15°C bez istotnej utraty wydajności.

Konsekwencja: brak glikolu w zimie powoduje pęknięcie wymiennika, wyciek czynnika i koszt naprawy rzędu 8-15 tys. zł. Rozwiązanie: napełnienie obiegu pierwotnego mieszaniną wody i glikolu, sprawdzenie stężenia refraktometrem raz w roku przed sezonem grzewczym.

Koszty, dofinansowanie i czas zwrotu inwestycji

Pompa ciepła do starej instalacji to wydatek 25-45 tys. zł w zależności od mocy i producenta. Dla porównania: pełna modernizacja z wymianą grzejników, izolacją i nową kotłownią to 80-120 tys. zł. Różnica jest tak duża, bo zachowujesz to, co działa, i zmieniasz tylko źródło ciepła.

Kalkulacja dla domu 150 m²

Dom 150 m² z 12 cm styropianu na ścianach, oknami trzyszybowymi, zapotrzebowaniem 8 kW. Koszt ogrzewania gazem ziemnym przy obecnych cenach to około 6500-7500 zł rocznie. Po zamianie na pompę ciepła pracującą z COP 3,2 roczny koszt prądu to około 3200-3800 zł (przy taryfie G11).

Oszczędność roczna wynosi więc 3300-3700 zł. Przy inwestycji 35 tys. zł prosty czas zwrotu to 9-11 lat. Z dofinansowaniem z programu Czyste Powietrze (do 35 tys. zł przy pompie powietrze-woda) zwrot skraca się do 4-6 lat, a w przypadku programu Stop Smog (do 53 tys. zł dla najuboższych) nawet do 2-3 lat.

Aspekt prawny i wymogi formalne

Montaż pompy ciepła powietrze-woda o mocy do 50 kW nie wymaga pozwolenia na budowę, ale wymaga zgłoszenia robót budowlanych w starostwie powiatowym. Jednostka zewnętrzna musi spełniać warunki dotyczące hałasu: maksymalnie 40 dB(A) w porze nocnej na granicy działki sąsiedniej, co reguluje rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.

Instalator musi posiadać certyfikat UDT (Urząd Dozoru Technicznego) do montażu urządzeń ciśnieniowych oraz uprawnienia SEP do pracy z instalacjami elektrycznymi. Certyfikat F-gaz jest wymagany do obsługi obiegu czynnika chłodniczego. Bez tych uprawnień producent odmówi gwarancji, a ubezpieczyciel może zakwestionować odszkodowanie w razie szkody.

Po zakończeniu montażu wykonawca wystawia protokół odbioru z parametrami pracy, schematem hydraulicznym i wpisami do karty gwarancyjnej. Ten dokument jest potrzebny do rozliczenia dotacji z programu Czyste Powietrze, a także stanowi podstawę ewentualnych roszczeń reklamacyjnych.

Pompa ciepła do starej instalacji działa najlepiej, gdy potraktujesz ją nie jako zamiennik kotła, lecz jako nowy element wymagający współpracy z resztą układu. Sprzęgło, bufor i automatyka pogodowa to nie koszt, lecz inwestycja w stabilność pracy przez następne 15-20 lat.

Źródła danych i norm: Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r., Dz.U. 2002 nr 75 poz. 690 z późn. zm., isap.sejm.gov.pl); Rozporządzenie Ministra Klimatu i Środowiska w sprawie wzoru wniosku o dofinansowanie z programu Czyste Powietrze (czystepowietrze.gov.pl); PN-EN 14511:2018 dotycząca wydajności pomp ciepła; katalogi techniczne producentów (Daikin, NIBE, Panasonic) dostępne na stronach ich polskich dystrybutorów; raport Krajowej Izby Kominiarzy i instalatorów OZE 2023 (kikio.pl).
