Pomiar elektronarzędzi: protokół, który naprawdę się obroni

Kontroler wchodzi do warsztatu, prosi o kartotekę elektronarzędzi, a Ty pokazujesz mu teczkę z rachunkami za prąd. Wtedy słyszysz pytanie, które kończy się protokołem i mandatem od tysiąca do trzydziestu tysięcy złotych. Pomiar elektronarzędzi protokół to nie papier dla urzędnika, lecz dokument, który decyduje, czy Twoi ludzie wrócą do domu cali, czy trafią na izbę przyjęć porażeni prądem. Poniżej kompletny system wdrożenia w siedem dni: od podstaw prawnych, przez technikę pomiaru, po gotowy wzór, który jutro powiesisz przy stanowisku.

• Podstawy prawne, których nie da się obejść
• Parametry pomiaru rezystancji izolacji
• Wzór protokołu przeglądu elektronarzędzia
• Kto może wykonać pomiar elektronarzędzi
• Procedura przeglądu krok po kroku
• Formy prowadzenia kartoteki
• Najczęstsze błędy przy kontrolach
• Sygnały alarmowe: kiedy wycofać urządzenie

Podstawy prawne, których nie da się obejść

Kodeks pracy w art. 237⁴ nakazuje pracodawcy prowadzić rejestr maszyn i urządzeń oraz wykonywać ich okresowe przeglądy. Brak wpisu to wykroczenie z art. 9 § 3, zagrożone grzywną od tysiąca do trzydziestu tysięcy złotych. Kontrola Państwowej Inspekcji Pracy nie pyta o intencje, tylko o dokument.

Rozporządzenie w sprawie BHP przy obsłudze maszyn i urządzeń elektrycznych pod napięciem precyzuje, że elektronarzędzia podlegają badaniom eksploatacyjnym w terminach wynikających z instrukcji producenta lub warunków pracy. Norma PN-EN 60745-1 dla narzędzi ręcznych oraz PN-EN 62841-1 dla elektronarzędzia nowszych generacji definiują minimalną rezystancję izolacji, prąd upływu i wytrzymałość obwodu ochronnego. W praktyce pomiar odbywa się miernikiem napięcia stałego 500 V, a wynik poniżej 2 MΩ dyskwalifikuje urządzenie.

Pomiar elektronarzędzi protokół musi zawierać dane identyfikacyjne sprzętu, datę badania, wynik rezystancji izolacji w megaomach, rezystancję przewodu ochronnego w omach, ocenę stanu obudowy i przewodu zasilającego oraz czytelny podpis osoby wykonującej przegląd. Bez tych pól dokument nie istnieje w świetle prawa, nawet jeśli fizycznie leży w szufladzie.

Parametry pomiaru rezystancji izolacji

Izolacja oddziela uzwojenie silnika od obudowy, którą trzymasz w dłoni. Gdy pęka, prąd fazowy szuka drogi do ziemi przez ciało operatora, co przy napięciu 230 V daje przepięcie wystarczające do zatrzymania akcji serca w ułamku sekundy. Dlatego pomiar rezystancji izolacji to serce całego przeglądu, nie formalność do odhaczenia.

Miernik generuje napięcie probiercze 500 V DC i mierzy prąd upływu płynący przez materiał izolacyjny. Wartość 2 MΩ przy temperaturze 20°C stanowi dolną granicę, poniżej której izolacja traci właściwości dielektryczne i przestaje chronić operatora. W wilgotnych halach produkcyjnych próg ten bywa podnoszony do 5 MΩ, bo wilgoć wnika w mikropęknięcia i obniża rezystancję nawet o połowę.

Przed pomiarem elektronarzędzie aklimatyzuje się w pomieszczeniu pomiarowym przez minimum cztery godziny, w temperaturze od 15 do 25°C. Bez aklimatyzacji wynik bywa fałszywie wysoki zimą i zaniżony latem, a różnica sięga trzydziestu procent. Miernik kalibruje się na odłączonym od sieci urządzeniu, z wyłącznikiem w pozycji „on", bo pozycja „off" odcina obwód i zaniża odczyt.

Wzór protokołu przeglądu elektronarzędzia

Gotowy dokument zawiera osiem pól, które kontroler odnajdzie w ciągu sekundy, więc nie chowaj ich pod ozdobnym nagłówkiem firmy. Numer ewidencyjny, nazwa i typ urządzenia, numer fabryczny, data następnego przeglądu, wynik rezystancji izolacji, wynik rezystancji obwodu ochronnego, data i podpis osoby badającej, uwagi eksploatacyjne. Brak choćby jednego pola powoduje, że cała kartoteka traci ważność w świetle przepisów.

Numer ewidencyjny przypisujesz raz i nie zmieniasz do końca życia urządzenia, nawet po naprawie. Numer fabryczny producenta pozostaje obok, bo pozwala odtworzyć historię przy awarii lub odwołaniu seryjnym. Datę następnego przeglądu wyznaczasz na podstawie intensywności użytkowania, a nie kalendarza prodenta, bo szlifierka kątowa w stolarni wymaga częstszych badań niż wkrętarka w biurze.

Protokół podpisuje osoba z odpowiednimi kwalifikacjami, najczęściej świadectwem kwalifikacyjnym SEP grupy pierwszej w zakresie pomiarów. Sam właściciel warsztatu bez uprawnień nie może poświadczać wyników, choćby znał się na narzędziach od lat. Podpis osoby nieuprawnionej to dokument bez wartości dowodowej i zaproszenie dla inspektora do nałożenia mandatu.

Kto może wykonać pomiar elektronarzędzi

Pomiar wykonuje osoba posiadająca świadectwo kwalifikacyjne SEP grupy pierwszej, obejmujące uprawnienia do badań i pomiarów elektrycznych. Uprawnienia nadaje komisja kwalifikacyjna po zdaniu egzaminu teoretycznego i praktycznego, a ich ważność wynosi pięć lat, po których wymagany jest recertyfikacja. Bez świadectwa wynik pomiaru ma wyłącznie charakter poglądowy i nie zastępuje formalnego protokołu.

W praktyce właściciel małego warsztatu zleca przegląd firmie zewnętrznej posiadającej własne uprawnienia i ubezpieczenie OC. Koszt rocznego pakietu dla dziesięciu urządzeń oscyluje między 1200 a 2500 złotych netto, w zależności od regionu i konkurencji lokalnej. W dużych zakładach tworzy się etat energetyka lub konserwatora z uprawnieniami, co przy pięćdziesięciu urządzeniach amortyzuje się w ciągu roku.

Częstotliwość przeglądu zależy od kategorii eksploatacji. Kategoria pierwsza obejmuje narzędzia używane sporadycznie, do sześciu godzin tygodniowo, i wymaga badania co dwanaście miesięcy. Kategoria druga to eksploatacja od sześciu do dwudziestu godzin tygodniowo, z przeglądem co sześć miesięcy. Kategoria trzecia obejmuje pracę ciągłą powyżej dwudziestu godzin tygodniowo lub środowisko wilgotne, gdzie pomiar powtarza się co trzy miesiące.

Procedura przeglądu krok po kroku

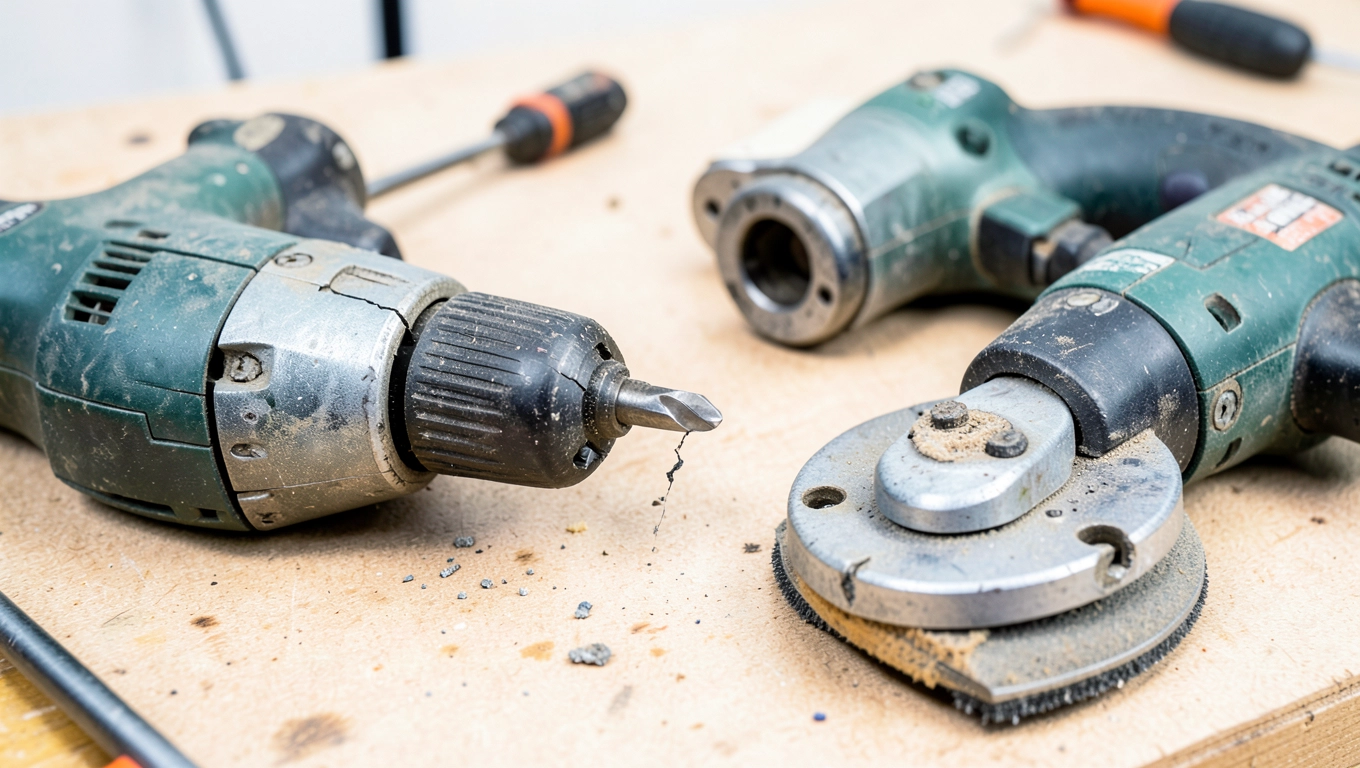

Oględziny zewnętrzne rozpoczynają każdy przegląd i trwają od trzech do pięciu minut. Sprawdzasz obudowę pod kątem pęknięć, przewód zasilający pod kątem przetarć i wtyczkę pod kątem stopienia styków. Iskierzenie przy wtyczce lub zapach spalenizny przy obudowie oznacza natychmiastowe wycofanie urządzenia, bez dalszych pomiarów.

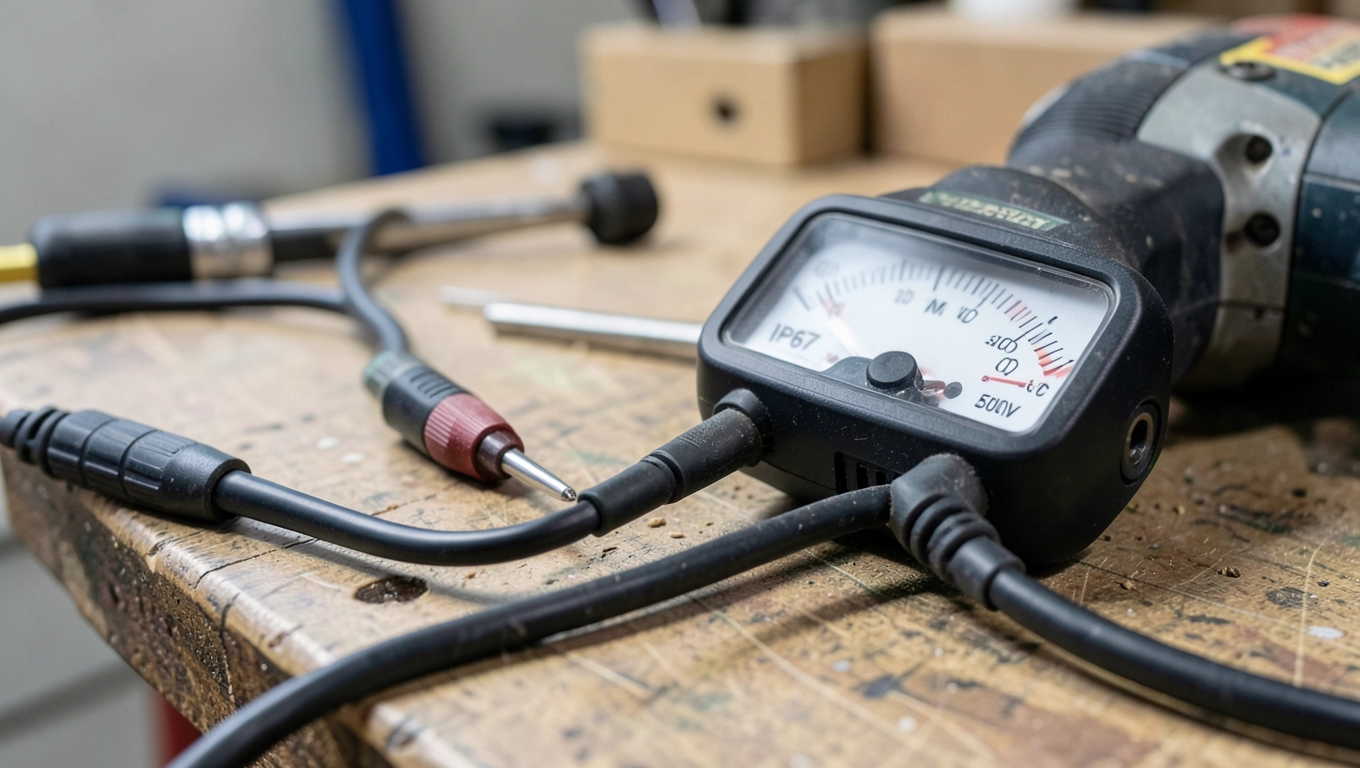

Pomiar rezystancji izolacji wykonujesz miernikiem klasy przemysłowej, na przykład Sonel MIC-10 lub Kyoritsu KEW-3431, z napięciem 500 V DC. Sondę pomiarową przykładasz do rdzenia silnika dostępnego po zdjęciu pokrywy szczotek, a drugą do bolca ochronnego wtyczki. Wynik poniżej 2 MΩ kwalifikuje urządzenie do naprawy, wynik poniżej 0,5 MΩ do kasacji.

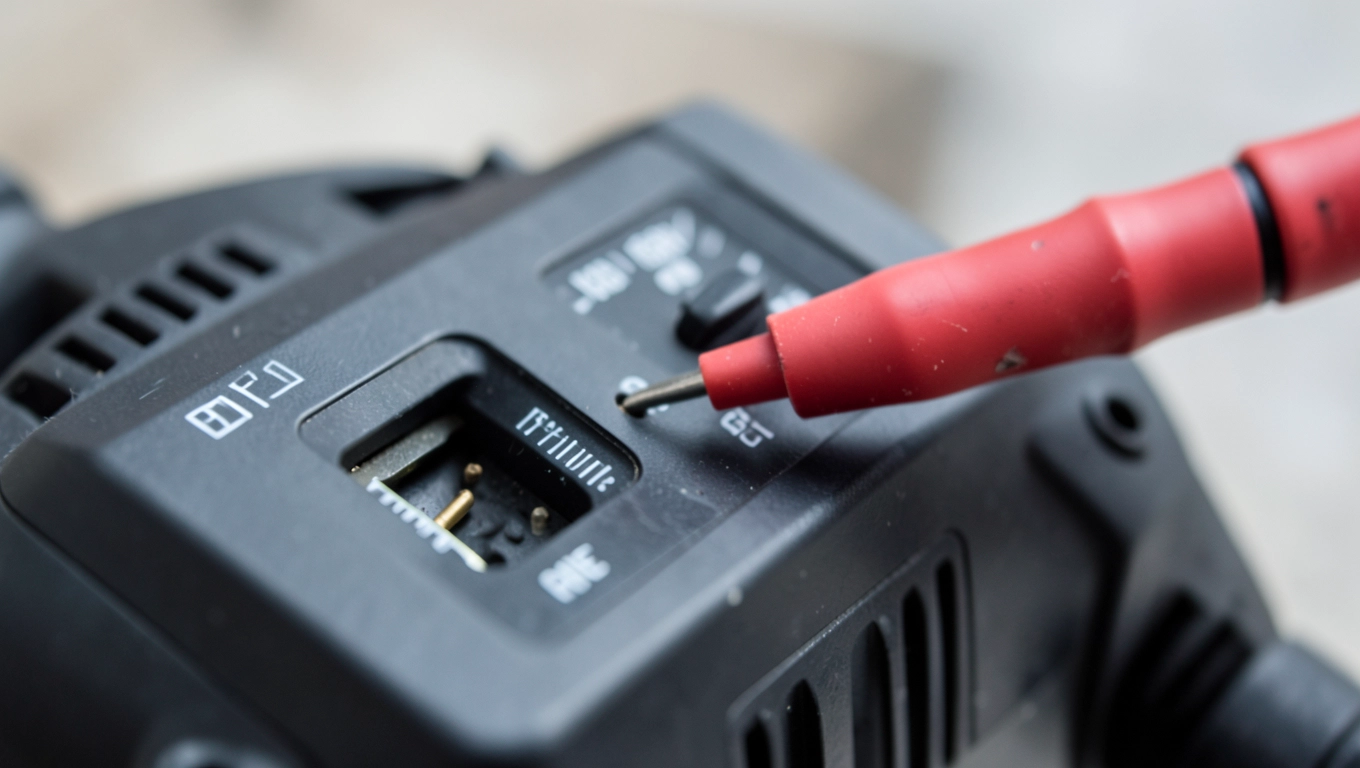

Sprawdzenie obwodu ochronnego mierzy ciągłość przewodu żółto-zielonego od wtyczki do obudowy. Rezystancja nie powinna przekraczać 0,3 Ω, bo wyższa wartość oznacza, że w razie uszkodzenia izolacji prąd nie popłynie dostatecznie szybko, by wyzwolić wyłącznik różnicowoprądowy. Bieg jałowy polega na uruchomieniu silnika bez obciążenia przez minutę i obserwacji łożysk, szczotek oraz wentylatora. Grzanie się obudowy powyżej sześćdziesięciu stopni Celsjusza sygnalizuje zużycie uzwojenia.

Formy prowadzenia kartoteki

Kartoteka papierowa kosztuje najmniej, lecz gubi się w pierwszym tygodniu po kontroli, bo nikt nie chce jej nosić między halami. Czas wdrożenia wynosi jeden dzień, ale ryzyko utraty dokumentacji rośnie proporcjonalnie do liczby urządzeń. Powiadomienia o terminach kolejnych przeglądów leżą wyłącznie w głowie właściciela, który myśli o tym raz na kwartał.

Excel sprawdza się przy pięciu urządzeniach, ale przy trzydziestu plik zaczyna ważyć pięć megabajtów i nikt nie wie, która zakładka jest aktualna. Powiadomienia o zbliżającym się przeglądzie wymagają ręcznego filtrowania dat, co w praktyce nikt nie robi. Dedykowany system wysyła automatyczny mail trzydzieści dni przed terminem, co eliminuje czynnik zapomnienia.

Najczęstsze błędy przy kontrolach

Brak numeru fabrycznego w kartotece to pierwszy błąd, który wychwyci inspektor, bo bez numeru nie da się powiązać dokumentu z konkretnym urządzeniem. Kontroler prosi wtedy o wskazanie lokalizacji konkretnej szlifierki, a właściciel wzrusza ramionami. Taka sytuacja kończy się protokołem i grzywną, nawet jeśli sam przegląd był wykonany rzetelnie.

Przeterminowane przeglądy stanowią drugą pułapkę, bo data w protokole mówi wszystko. Jeśli wpisano badanie z marca, a kontroler przyszedł w październiku bez przypomnienia o nowym terminie, mandat staje się formalnością. System alertów rozwiązuje ten problem, lecz tylko wtedy, gdy ktoś go faktycznie włączy i nie zignoruje pierwszego maila.

Trzeci błąd to prowadzenie kartoteki przez osobę bez uprawnień SEP, nawet jeśli posiada wiedzę techniczną. Kontroler sprawdza świadectwo kwalifikacyjne osoby podpisanej pod protokołem, a jego brak oznacza, że dokument nie spełnia wymogów formalnych. Warto też pilnować, by protokół zawierał wynik w megaomach, a nie ogólnikowe stwierdzenie „sprawne", bo ogólnik nie wystarczy.

Sygnały alarmowe: kiedy wycofać urządzenie

Iskrzenie widoczne przy wlocie przewodu do obudowy oznacza przerwę w izolacji wewnętrznej i ryzyko porażenia przy kolejnym uruchomieniu. Grzanie się obudowy w miejscu, gdzie operator trzyma dłoń, sygnalizuje przebicie uzwojenia i degradację izolacji. Zapach spalenizny pojawia się, gdy izolacja już płonie wewnątrz, nawet jeśli płomień pozostaje niewidoczny.

Uszkodzona izolacja przewodu zasilającego wymaga natychmiastowej wymiany, nie oklejania taśmą izolacyjną. Brak reakcji na próby rozruchowe po zwolnieniu przycisku świadczy o uszkodzeniu wyłącznika, który może zacząć samoczynnie uruchamiać narzędzie po odłożeniu. Każdy z tych objawów kwalifikuje urządzenie do natychmiastowego wycofania z eksploatacji, niezależnie od daty następnego przeglądu.

Zatrzymaj się teraz i policz, ile urządzeń w Twoim warsztacie nie ma numeru fabrycznego w dokumentacji. Jeśli odpowiedź brzmi więcej niż zero, jutro zacznij od jednego pilarka, w piątek masz porządek w całym zakładzie. Zapisz tę checklistę, wydrukuj protokół i powieś go przy stanowisku, bo kontrola nie pyta o plany, lecz o fakty.

Źródła danych i podstawy prawne: Ustawa z dnia 26 czerwca 1974 r. Kodeks pracy (art. 237⁴, art. 9 § 3), Rozporządzenie Ministra Pracy i Polityki Społecznej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy, norma PN-EN 60745-1:2009, norma PN-EN 62841-1:2015. Aktualizacja na styczeń 2026.
