Montaż i konserwacja instalacji elektrycznych – kompendium praktyka 2026
Właśnie siedzisz nad projektem albo przed zleceniem, czujesz ten charakterystyczny ucisk w żołądku, bo wiesz, że jeden błąd przy montażu instalacji elektrycznej może kosztować życie, utratę uprawnień albo wielomiesięczne problemy z odbiorem. Materiał poniżej nie jest kolejnym suchym powtórzeniem podręcznika. To esencja siedmiu dekad doświadczenia Instytutu Techniki Budowlanej, przefiltrowana przez realia współczesnych uprawnień SEP i aktualnych norm PN-HD 60364. Dowiesz się, co dokładnie sprawdza inspektor, dlaczego impedancja pętli zwarcia to nie liczba z kalkulatora, lecz fizyka stykających się powierzchni, oraz kiedy „oszczędność" na przewodzie ochronnym obraca się przeciwko tobie. Gotowy? Zaczynajmy od schematów, bo bez nich nawet najlepsza konserwacja przypomina gaszenie pożaru benzyną.
- Schematy i normy przy montażu instalacji elektrycznych
- Konserwacja instalacji elektrycznych krok po kroku
- Przeglądy, pomiary i dokumentacja instalacji w praktyce
Schematy i normy przy montażu instalacji elektrycznych
Każdy porządny montaż instalacji elektrycznej zaczyna się od kartki papieru, na której pojawia się schemat jednokreskowy. Rysunek ten nie jest ozdobą; to język, którym elektryk rozmawia z projektantem, inspektorem i rzeczoznawcą ds. ppoż. Na schemacie widzisz źródło zasilania, rozdzielnicę główną, obwody odbiorcze, zabezpieczenia nadprądowe oraz wyłączniki różnicowoprądowe. Bez tego dokumentu żaden poważny odbiór nie ma prawa ruszyć.
Norma PN-HD 60364 to fundament, nie sugestia. Seria ta reguluje dobór przekrojów przewodów, sposoby układania, koordynację zabezpieczeń oraz wymagania dotyczące ochrony przeciwporażeniowej. W praktyce oznacza to, że obwód oświetleniowy o mocy 2 kW prowadzony przewodem YDYp 3x1,5 mm² wymaga zabezpieczenia nie większego niż 10 A, ponieważ obciążalność długotrwała tego przewodu przy metodzie A1 wynosi 14,5 A, a my zostawiamy margines bezpieczeństwa rzędu 30 procent.
Podział instalacji na obwody wynika z fizyki cieplnej, nie z kaprysu projektanta. Pojedynczy obwód zbyt mocno obciążony nagrzewa izolację polwinitową do temperatury, w której PVC zaczyna mięknąć już przy 70°C, a przy 90°C wydziela chlorowodór. Dlatego kuchnia z piekarnikiem, zmywarką i czajnikiem wymaga osobnych linii, a łazienka dodatkowo musi spełniać wymogi stref 0, 1 i 2 według normy, gdzie minimalna odległość gniazda od wanny wynosi 60 cm w strefie 3.
Ochrona przeciwporażeniowa działa na dwóch filarach: podstawowej i dodatkowej. Podstawowa to izolacja, odstępy i obudowy; dodatkowa to wyłącznik różnicowoprądowy 30 mA, reagujący w czasie poniżej 40 ms przy prądzie różnicowym 5-krotnie wyższym niż znamionowy. Mechanizm jest prosty: prąd upływowy płynący przez ciało człowieka zamyka obwód przez ziemię, a różnicówka wykrywa brak równowagi między przewodem fazowym a neutralnym.
Kolorystyka przewodów to nie folklor, lecz wymóg bezwzględny. Niebieski to neutralny N, brązowy lub czarny to faza L, żółto-zielony to ochronny PE. Pomylenie PE z N w rozdzielnicy to gwarantowane śmiertelne porażenie przy pierwszej awarii urządzenia klasy I, bo prąd zamiast do ziemi popłynie przez obudowę i twoje dłonie.
Kiedy schemat nie wystarczy
Samo posiadanie schematu jednokreskowego nie zwalnia z obowiązku wykonania projektu wykonawczego w przypadku budynków użyteczności publicznej, budynków wielorodzinnych oraz obiektów przemysłowych. Tam potrzebujesz pełnego projektu z obliczeniami spadków napięcia, doborem selektywności zabezpieczeń i analizą prądów zwarciowych. Oszczędzanie na tym etapie kończy się w sądzie albo w prosektorium.
| Parametr | Wymóg normatywny | Skutek zignorowania |
|---|---|---|
| Przekrój przewodu ochronnego PE | min. 2,5 mm² Cu przy zabezpieczeniu 16 A | brak ochrony przy uszkodzeniu izolacji |
| Impedancja pętli zwarcia | max. 0,4 Ω dla TN-C-S | brak samoczynnego wyłączenia w wymaganym czasie |
| Czas wyłączenia | ≤ 0,4 s w obwodach do 32 A | porażenie śmiertelne powyżej progu fibrylacji serca |
Konserwacja instalacji elektrycznych krok po kroku
Konserwacja to nie czyszczenie kurzu z rozdzielnicy, lecz systematyczne badania, które wykrywają degradację zanim ta doprowadzi do pożaru. Żywotność instalacji w typowym budynku mieszkalnym wynosi 25-30 lat, ale dotyczy to obwodów eksploatowanych zgodnie z projektem, bez przeciążeń i z okresowymi przeglądami co pięć lat. W obiektach przemysłowych rytm ten skraca się do roku lub nawet sześciu miesięcy w strefach zagrożonych wybuchem lub zapyleniem.
Pierwszy krok stanowi oględziny, czyli wizualna kontrola stanu izolacji, połączeń śrubowych, oznakowania obwodów oraz szczelności osprzętu. Luźna kostka w gniezdku oznacza wzrost rezystancji przejścia, a ta przekłada się na grzanie się styków. Przy 10 A i rezystancji 0,1 Ω wydzielisz 10 W ciepła na złączu, co w ciągu godzin potrafi stopić plastikową obudowę gniazda.
Drugi etap to pomiary. Miernikiem rezystancji izolacji (megomomierzem) sprawdzasz stan izolacji żył względem siebie i ziemi. Napięcie probiercze 500 V DC przez 60 sekund daje czas na pochłonięcie prądu pojemnościowego, który zniekształca wynik. Minimalna wartość dla instalacji niskonapięciowej to 0,5 MΩ, ale w praktyce świeża instalacja pokazuje 200-500 MΩ. Spadek poniżej 1 MΩ na obwodzie sygnalizuje degradację izolacji, najczęściej spowodowaną przegrzaniem, wilgocią albo uszkodzeniem mechanicznym.
Trzeci krok to sprawdzenie działania wyłączników różnicowoprądowych. Przycisk TEST potwierdza jedynie sprawność mechanizmu, ale nie mówi nic o prądzie zadziałania i czasie odcięcia. Do rzetelnego badania służy miernik wielofunkcyjny, który podaje prąd różnicowy wyzwalający (powinien wynosić 15-30 mA dla zabezpieczenia 30 mA) oraz czas reakcji (poniżej 40 ms przy 150 mA).

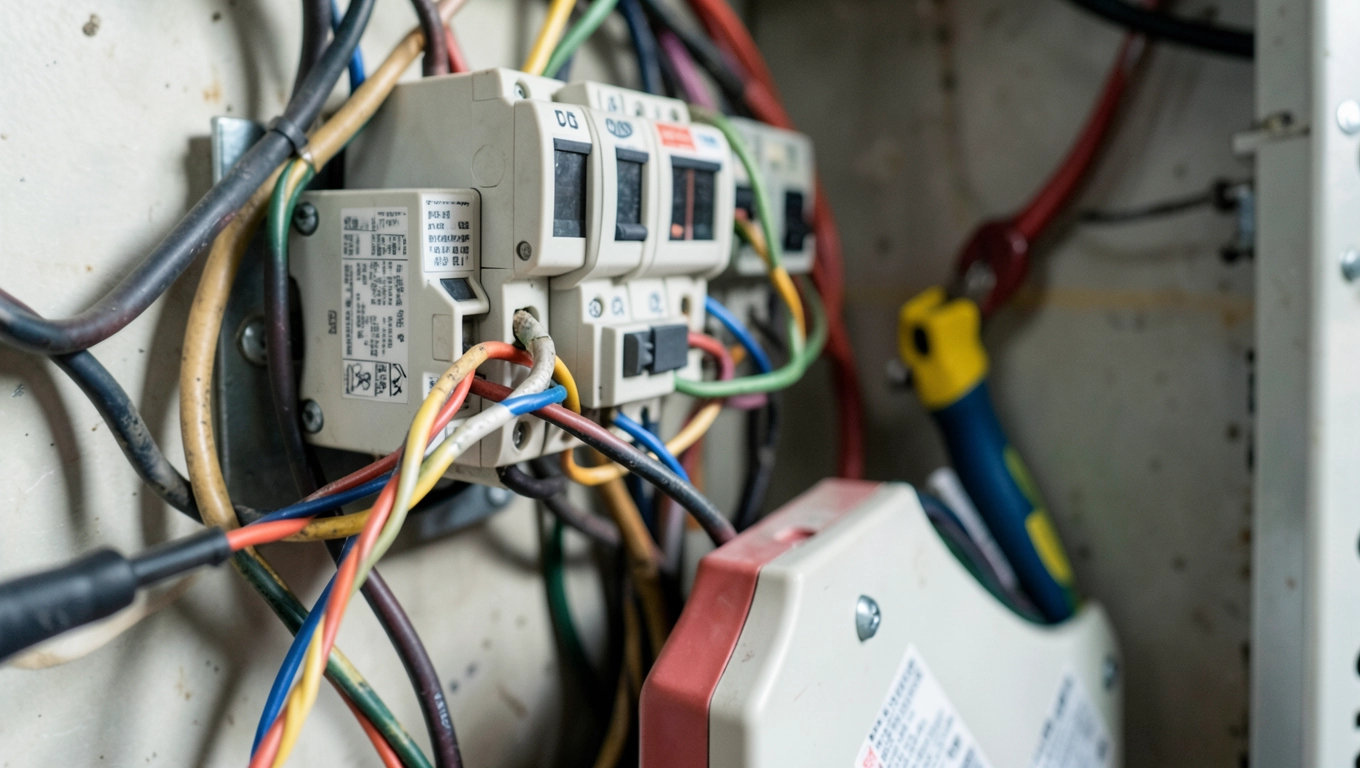

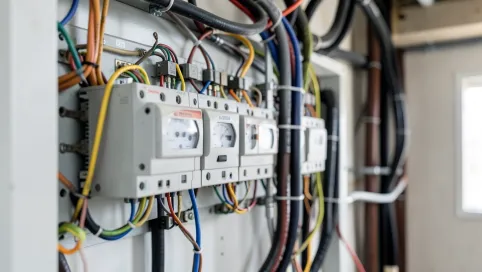

Czwarty etap to przegląd rozdzielnicy. Szyny miedziane pokryte patyną, śruby zamiast imbusów w zaciskach aluminiowych, brak oznaczeń obwodów, brak schematu na wewnętrznej stronie drzwiczek. To wszystko są uchybienia, które inspektor nadzoru budowlanego wpisze do protokołu, a ubezpieczyciel wykorzysta przy odmowie wypłaty odszkodowania.
Częstotliwość przeglądów w praktyce
Budynki mieszkalne wymagają przeglądu instalacji co pięć lat, ale w budynkach użyteczności publicznej, szkołach i szpitalach rytm ten spada do roku. Warsztaty, stacje paliw, obiekty zagrożone wybuchem potrzebują przeglądu co sześć miesięcy. Tabela poniżej pokazuje realne koszty i zakres.
| Typ obiektu | Częstotliwość | Zakres pomiarów | Szacunkowy koszt (PLN) |
|---|---|---|---|
| Mieszkanie (do 100 m²) | co 5 lat | impedancja, izolacja, RCD | 300-500 |
| Dom jednorodzinny | co 5 lat | pełny zakres + rozdzielnica | 600-900 |
| Biuro, sklep | co rok | pełny zakres + termowizja | 1 200-1 800 |
| Hala produkcyjna | co 6 miesięcy | pełny + analiza termowizyjna | 2 500-4 000 |
Kiedy NIE wymieniać instalacji „na zapas"? Gdy pomiary impedancji pętli zwarcia mieszczą się w normie, rezystancja izolacji przekracza 200 MΩ, a wyłączniki RCD reagują poprawnie. Wymiana instalacji w mieszkaniu, które przeszło pomyślnie wszystkie testy, to strata 20-40 tysięcy złotych, która nie podnosi bezpieczeństwa, a jedynie obciąża budżet.
Przeglądy, pomiary i dokumentacja instalacji w praktyce
Protokół z pomiarów to nie formalność, lecz dokument o wartości prawnej, który w razie pożaru trafia do biegłego sądowego. Powinien zawierać datę, warunki pogodowe (wilgotność wpływa na rezystancję izolacji), typ i numer seryjny miernika, wyniki każdego pomiaru oraz ocenę zgodności z normą. Brak któregokolwiek z tych elementów pozwala zakwestionować cały protokół.
Impedancja pętli zwarcia Zs mierzy się miernikiem z funkcją pomiaru napięcia sieci pod obciążeniem. Wynik musi spełniać warunek Zs × Ia ≤ U0, gdzie Ia to prąd powodujący samoczynne wyłączenie w wymaganym czasie (dla wyłącznika B 10 A wynosi to 50 A, dla C 16 A 80 A). Przy napięciu 230 V i zabezpieczeniu B10 wymagana impedancja nie może przekraczać 4,6 Ω. Wyższa wartość oznacza, że w razie zwarcia wyłącznik zadziała za późno, a kabel ochronny będzie pod napięciem zbyt długo.
Skuteczność ochrony przeciwporażeniowej weryfikujesz miernikiem PE-N, czyli sprawdzeniem ciągłości przewodu ochronnego od rozdzielnicy do każdego gniazda i punktu oświetleniowego. Rezystancja pojedynczego odcinka nie powinna przekraczać 1 Ω, a całego toru razem z przewodem fazowym wartości wynikającej z tabeli zamieszczonej wcześniej.
Termowizja rozdzielnicy to metoda bezinwazyjna, która wykrywa punkty grzejne przy obciążeniu roboczym. Różnica temperatur powyżej 15 K między identycznymi zaciskami sygnalizuje poluzowany styk lub przekroczenie prądu znamionowego. Badanie najlepiej wykonać przy 60-80% obciążenia znamionowego, ponieważ w stanie jałowym wady termiczne nie ujawniają się.
Dokumentacja powinna zawierać schemat jednokreskowy z naniesionymi wynikami pomiarów, protokół w formie papierowej lub elektronicznej z podpisem osoby uprawnionej oraz wpis do książki obiektu budowlanego. Brak aktualizacji schematu po modernizacji to klasyk, który kończy się sytuacją, w której elektryk szuka bezpiecznika do obwodu, który od dwóch lat nosi inną nazwę.
Najczęstsze błędy wykrywane podczas przeglądów
- Brak oznaczeń obwodów w rozdzielnicy, co prowadzi do pomyłek przy awariach.
- Zamontowanie wyłącznika RCD o prądzie 300 mA zamiast 30 mA w obwodzie łazienki.
- Połączenie przewodu ochronnego PE z neutralnym N za wyłącznikiem różnicowoprądowym.
- Brak przewodu ochronnego w gniazdkach starego typu bez modernizacji do TN-C-S.
- Przeciążenie obwodu oświetleniowego przez podłączenie listew LED i kinkietów na jednej linii.
Kiedy pomiary wskazują wartości graniczne, pierwszą reakcją niech będzie powtórzenie badania po odłączeniu odbiorników i wysuszeniu izolacji. Wilgotność względna powyżej 80% potrafi obniżyć rezystancję izolacji PVC nawet o 30%, co przy normalnych warunkach dałoby wynik dwukrotnie wyższy. Diagnoza bez uwzględnienia warunków otoczenia to błąd, który kosztuje niepotrzebne remonty.
Checklista: Pierwsze kroki z publikacjami ITB
- Określ rolę: projektant, wykonawca, inspektor czy inwestor? Każda z nich korzysta z innej serii wydawniczej.
- Sprawdź, czy potrzebujesz poradnika ogólnego, czy instrukcji szczegółowej (seria IWP).
- Zweryfikuj datę wydania; Eurokody i przepisy zmieniają się co 5-7 lat.
- Zajrzyj do Centralnej Bazy KOT/EOT przy poszukiwaniu dokumentów dopuszczających.
- Skompletuj najnowsze warunki techniczne wykonania i odbioru robót budowlanych.
Montaż i konserwacja instalacji elektrycznych rządzi się twardymi prawami fizyki: prąd płynie tam, gdzie napotka najmniejszy opór, ciepło niszczy izolację szybciej niż czas, a błąd w oznaczeniu przewodu zabija skuteczniej niż brak prądu. Korzystaj z materiałów opartych na siedemdziesięcioletniej tradycji Instytutu Techniki Budowlanej, sięgaj po aktualne publikacje z serii Projektowanie według Eurokodów oraz Instrukcje, Wytyczne, Poradniki, a każdy pomiar traktuj jak sprawdzian własnej rzetelności. Jeśli potrzebujesz pogłębionej wiedzy normatywnej, szukaj wydawnictw ITB w księgarniach specjalistycznych lub w Centralnej Bazie KOT/EOT online.
Źródła: PN-HD 60364 (seria norm), Ustawa Prawo budowlane, Rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, materiały Instytutu Techniki Budowlanej (itb.pl), Centralna Baza KOT/EOT dostępna pod adresem kot.itb.pl.
