Małe silniczki elektryczne – jak wybrać i gdzie je wykorzystać

Masz przed sobą projekt, w którym serce całego mechanizmu bije w rytmie obrotów małego wału, a każdy błąd w doborze oznacza godziny frustracji i spalonych komponentów. Małe silniczki elektryczne potrafią być diabelnie kapryśne, bo różnica między modelem MT16 a RE-280 to nie kosmetyka, lecz zupełnie inna filozofia napędu, inny moment rozruchowy, inna krzywa prędkości. Zanim sięgniesz po pierwszą lepszą aukcję, warto zrozumieć, co tak naprawdę siedzi w środku metalowej puszki i dlaczego jeden silnik kręci się żwawo pod palcem, a drugi jęczy jak chory kociak.

• Rodzaje miniaturowych silników elektrycznych szczotkowe, bezszczotkowe, krokowe i wibracyjne
• Parametry techniczne, które decydują o przydatności silnika
• Jak dobrać silnik DC 3V lub 12V do swojego projektu
• Sterowanie silnikiem przez Arduino i moduły PWM
• Zastosowania praktyczne silników miniaturowych
• Najczęstsze problemy z miniaturowymi silnikami
• Bezpieczeństwo pracy z miniaturowymi silnikami
• Zamienniki i alternatywy silnik krokowy vs DC vs serwo
• Checklista doboru silnika do projektu

Rodzaje miniaturowych silników elektrycznych szczotkowe, bezszczotkowe, krokowe i wibracyjne

Serce każdego miniaturowego silnika stanowi prosty fizyczny koncept: uzwojenie w polu magnetycznym generuje siłę, która obraca wirnik. Różnica tkwi w tym, jak to pole wytwarzane jest i sterowane, bo od tego zależy charakterystyka pracy, żywotność i cena.

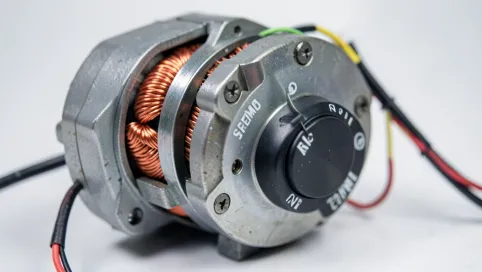

Silniki DC szczotkowe to klasyka modelarstwa i zabawek, działająca na napięciu od 1,5 V do 24 V. Prąd płynie przez komutator do szczotek grafitowych, a te z kolei przełączają uzwojenia wirnika. Proste, tanie, ale iskrzenie szczotek zjada je po kilkuset godzinach pracy. Oznaczenia MT (Mabuchi Toy) zdradzają producenta i serię: MT16 kręci z prędkością około 16 000 obr/min przy 3 V, MT73 osiąga już 12 000 obr/min przy 12 V, a MT78 pracuje na 24 V z momentem sięgającym 150 g·cm. Z kolei seria FA-130 (16 900 obr/min, 3 V) oraz RE-280 (8 800 obr/min, 12 V) to filary zastosowań w helikopterach zabawkowych, robotach edukacyjnych i napędach pomocniczych.

Silniki bezszczotkowe (BLDC) eliminują komutator dzięki elektronicznemu sterowaniu uzwojeń stojana. Wirnik to magnesy trwałe, a sterownik sam decyduje, które cewki zasilić w danej chwili. Efekt: trzykrotnie wyższa sprawność, brak iskrzenia, żywotność mierzona w tysiącach godzin. Miniaturowe BLDC pracują od 3 V do 12 V, osiągają 20 000-50 000 obr/min i świetnie sprawdzają się w dronach wyścigowych, pompkach perystaltycznych i precyzyjnych wentylatorach. Minus? Potrzebują sterownika ESC, a sam silnik kosztuje pięć do dziesięciu razy więcej niż szczotkowy odpowiednik.

Silniki krokowe NEMA mini (NEMA 8, NEMA 11) obracają się dyskretnymi krokami, zwykle 1,8° lub 0,9°, co przy sterowaniu pełnokrokowym daje 200 lub 400 pozycji na obrót. Moment trzymający sięga od 0,1 N·m do 1,5 N·m, a napięcie zasilania wynosi 5-24 V. Sterownik A4988 albo TMC2208 zamienia impulsy z mikrokontrolera na precyzyjny ruch, dlatego krokowce są niekwestionowanym królem drukarek 3D, ploterów i manipulatorów robotycznych, gdzie liczy się powtarzalność pozycjonowania.

Silniki wibracyjne (pager motors) to malutkie cylindry z mimośrodowo osadzonym ciężarkiem, zasilane napięciem 1,5-6 V. Gdy wał się kręci, niewyważenie generuje drgania o częstotliwości 80-120 Hz, wykorzystywane w telefonach do sygnalizacji dotykowej, kontrolerach gier i tanich urządzeniach haptycznych. Pobór prądu na poziomie 70-120 mA sprawia, że wystarczy im mała bateria pastylkowa CR2032.

Serwa micro łączą w jednej obudowie silnik szczotkowy, przekładnię i potencometr sprzężenia zwrotnego. Sterownik interpretuje sygnał PWM o okresie 20 ms i ustawia wał w żądanym kącie, zwykle od 0° do 180°, z dokładnością ±1°. Moment osiąga 1,5-2,5 kg·cm przy masie 9-12 g, co czyni je idealnymi do robotyki krabowej, mechanizmów klap i małych manipulatorów.

Podział według napięcia i obrotów

• 1,5-3 V: MT16, FA-130, silniki wibracyjne do zabawek i pagerów.
• 6-12 V: MT73, RE-280, 49TYZ (silnik talerza mikrofalówki), serwa micro.
• 24 V: MT78, krokowe NEMA 11, BLDC do dronów.
• Powyżej 24 V: rzadko w miniaturowych zastosowaniach, wymaga dodatkowego chłodzenia.

Parametry techniczne, które decydują o przydatności silnika

Karta katalogowa miniaturowego silnika szczotkowego przypomina ściągawkę z fizyki: napięcie znamionowe, prędkość obrotowa bez obciążenia, moment obrotowy, pobór prądu, średnica wału i wymiary korpusu. Każdy z tych parametrów wpływa na inne ogniwo projektu, więc dobór na chybił trafił kończy się spalonym driverem albo zerwanym kołem zębatym.

Napięcie zasilania musi pokrywać się z dostępnym źródłem: Arduino Uno daje 5 V na pinie, bateria LiPo 3S daje 11,1 V, a zasilacz laboratoryjny może regulować od 0 do 30 V. Przekroczenie napięcia o 30% powoduje przegrzanie uzwojeń, bo rezystancja drutu miedzianego rośnie z temperaturą, a prąd płynie lawinowo.

Prędkość obrotowa (RPM) podawana jest dla biegu jałowego, bez obciążenia. Gdy dołączysz koło, śrubę lub śmigło, obroty spadną o 20-40%, bo silnik musi pokonać moment oporu. Dla wentylatora wystarczy 3 000-6 000 obr/min, dla pojazdu zębatego 100-500 obr/min po redukcji, a dla wirówki laboratoryjnej nawet 15 000 obr/min.

Moment obrotowy mierzy się w gramocentymetrach (g·cm) lub niutonometrach (N·m). Silnik MT73 generuje około 50 g·cm przy 12 V, co wystarcza do napędu małego samochodu z kołami o średnicy 65 mm po płaskim podłożu. Moment rozruchowy bywa dwu- lub trzykrotnie wyższy niż nominalny, co ma znaczenie przy ruszaniu z miejsca.

Pobór prądu w biegu jałowym wynosi 50-200 mA dla silników MT, ale pod obciążeniem skacze do 500-1500 mA. Mostek H L298N wytrzymuje 2 A ciągłego prądu, więc przy większych poborach trzeba sięgnąć po BTS7960 (43 A) lub MOSFET-y IRLZ44N sterowane sygnałem PWM.

Średnica wału to detal, który potrafi zepsuć cały projekt: MT16 ma wał 1,5 mm, MT73 już 2 mm, RE-280 2,3 mm, a silniki krokowe NEMA 11 standardowo 5 mm. Adaptery i sprzęgła rozwiązują problem, ale każde połączenie wprowadza luz i straty mocy.

Średnica wału wpływa na dobór sprzęgła: wał 2,0 mm wymaga tulei zaciskowej lub elastycznego couplera, który kompensuje drobne niedokładności osiowania i zapobiega pęknięciom przy obciążeniu udarowym.

Jak dobrać silnik DC 3V lub 12V do swojego projektu

Dobór silnika to ciąg kompromisów: napięcie zasilania, moment, obroty, średnica wału, dostępność przekładni i złącza muszą współgrać jak tryby w zegarku. Poniższa checklista prowadzi krok po kroku od pierwszej decyzji do konkretnego modelu.

1. Określ napięcie źródła. Jeśli projekt zasilasz z Arduino, masz do dyspozycji 5 V lub 3,3 V na pinach, a z zewnętrznego zasilacza 6-12 V. Silnik DC 3V podłączony do 5 V kręci się szybciej, ale po kilku minutach uzwojenie zaczyna pachnieć spalenizną. Najlepiej trzymać się napięcia znamionowego albo użyć PWM do obniżenia średniej wartości.

2. Oblicz wymagany moment. Pomnóż masę pojazdu przez promień koła i przez przyspieszenie, które chcesz uzyskać. Robot ważący 400 g z kołami o promieniu 30 mm potrzebuje około 30 g·cm na koło, czyli łącznie 60 g·cm. Silnik MT73 daje 50 g·cm, więc z przekładnią 2:1 lub dwoma silnikami na napęd różnicowy projekt ruszy bez szarpania.

3. Ustal pożądaną prędkość obrotową. Pojazd poruszający się 0,5 m/s z kołami o obwodzie 20 cm potrzebuje 2,5 obr/s, czyli 150 obr/min. Silnik MT73 kręci 12 000 obr/min, więc przekładnia ślimakowa 80:1 obniży obroty do 150, jednocześnie podnosząc moment ośmiokrotnie.

4. Sprawdź średnicę wału i dostępność sprzęgła. Wał 2,0 mm to standard MT, łatwo dostępny w sklepach modelarskich. Wał 1,5 mm wymaga redukcji, co komplikuje konstrukcję. Przy wałach 3 mm i większych wchodzą w grę koła zębate z drukarek 3D i serw modelarskich.

5. Wybierz typ przekładni. Przekładnia ślimakowa daje dużą redukcję w kompaktowej obudowie, ale ma sprawność 30-50%. Przekładnia planetarna osiąga 80-90% sprawności i wytrzymuje większe momenty, ale kosztuje trzykrotnie więcej. Proste koła zębate to budżetowe rozwiązanie do zastosowań o niskim obciążeniu.

6. Dobierz złącze elektryczne. Większość silników MT ma dwa wyprowadzenia drutowe, które można lutować bezpośrednio lub zacisnąć w złączu JST-PH 2-pin. Unikaj skręcania drutów bez izolacji, bo wibracje rozluźnią połączenie w ciągu kilku godzin.

Sterowanie silnikiem przez Arduino i moduły PWM

Arduino samo w sobie nie napędzi silnika prądem większym niż 40 mA na pin, a silnik MT73 pobiera pod obciążeniem pół ampera. Potrzebny jest pośrednik: mostek H, driver MOSFET albo gotowy moduł PWM. Zasada sterowania opiera się na modulacji szerokości impulsu, gdzie mikrokontroler generuje sygnał prostokątny o częstotliwości 500-1000 Hz, a sterownik reguluje średnią wartość napięcia na silniku.

Moduł L298N to klasyk majsterkowiczów: dwa pełne mostki H, napięcie logiczne 5 V, napięcie silnika do 35 V, prąd ciągły 2 A na kanał. Trzy piny na Arduino: dwa kierunkowe i jeden PWM. Do silnika MT73 wystarczy z zapasem, ale przy dłuższej pracy pod pełnym obciążeniem radiator robi się nieprzyjemnie gorący.

Moduł BTS7960 podnosi poprzeczkę: 43 A ciągłego prądu, napięcie 6-27 V, wbudowane zabezpieczenie termiczne. Sterowanie odbywa się dwoma pinami PWM i dwoma kierunkowymi, a częstotliwość sięga 25 kHz, co eliminuje słyszalny pisk uzwojeń.

Driver TB6612FNG to kompaktowa alternatywa dla L298N: 1,2 A ciągłego prądu, napięcie do 13,5 V, sprawność powyżej 90%. Idealny do projektów zasilanych z LiPo 2S (7,4 V), gdzie liczy się waga i rozmiar płytki.

Schemat podłączenia wygląda następująco: zasilanie silnika podłączasz do zacisku VCC drivera, masę do GND, a silnik do wyjść OUT1 i OUT2. Pin Arduino PWM (na przykład D9) łączysz z wejściem PWM drivera, piny D7 i D8 sterują kierunkiem. Programowo ustawiasz częstotliwość PWM na 500 Hz dla MT73, żeby uniknąć rezonansu uzwojeń, a wypełnienie regulujesz w zakresie 0-255, mapując wartość na obroty.

Nigdy nie blokuj wału silnika szczotkowego bez podłączenia obciążenia. Zatrzymany wirnik pobiera prąd rozruchowy pięciokrotnie wyższy niż znamionowy, co w kilka sekund przegrzewa uzwojenie do temperatury powyżej 120°C i nieodwracalnie uszkadza izolację.

Konfiguracja pinów w praktyce

W funkcji setup() ustawiasz piny kierunkowe jako OUTPUT, a pin PWM jako OUTPUT przez analogWrite(). W pętli loop() regulujesz wypełnienie od 0 do 255, dodając krótkie opóźnienie 50 ms między zmianami, żeby silnik zdążył rozkręcić się lub wyhamować. Skok z 0 na 255 powoduje prąd udarowy, który resetuje Arduino, więc warto wprowadzić rampę narastania.

Zastosowania praktyczne silników miniaturowych

Skala tych urządzeń otwiera pole do zastosowań, gdzie większy napęd byłby absurdalnym marnotrawstwem energii. Od naprawy kuchenki mikrofalowej po mechanizmy sceniczne, od pompki perystaltycznej po pojazd Line Follower na zawody robotyki.

Naprawa mikrofalówki to klasyczny przypadek: silnik talerza obrotowego 49TYZ pracuje na 220 V AC i kręci się z prędkością 5-6 obr/min, napędzając podstawkę przez przekładnię ślimakową. Gdy łożyska się zużyją, talerz zaczyna szarpać albo staje. Wymiana silnika 49TYZ kosztuje kilkanaście złotych i przywraca urządzenie do życia, ale wymaga odłączenia wysokiego napięcia i rozładowania kondensatora w obwodzie magnetronu, bo 4 000 V zgromadzone w zasilaczu potrafi porazić śmiertelnie.

Wentylator silnika MT73 z przekładnią poradzi sobie jako dmuchawa do lutowania na gorące powietrze albo chłodzenie wydruku 3D. Przy 12 V i obciążeniu śmigłem 50 mm uzyskujesz przepływ 15-20 l/min, co wystarcza do schłodzenia radiatora sterownika krokowego TMC2208 pracującego przy prądzie 1,5 A.

Pojazdy zdalnie sterowane w klasie 1:24 wykorzystują silniki RE-280 połączone z przekładnią planetarną, co daje prędkość 8-12 km/h. Sterowanie odbywa się przez moduł nRF24L01 i mostek H BTS7960, a zasilanie z akumulatora LiPo 2S 7,4 V zapewnia 20-30 minut jazdy.

Mechanizmy sceniczne i kukiełkowe wymagają precyzyjnego pozycjonowania, więc tutaj królują serwa micro SG90 lub MG90S. Moment 1,8 kg·cm przy masie 9 g pozwala na ruch klapy, obrót głowy lalki albo zamykanie rekwizytu w synchronizacji z muzyką.

Drukarka 3D typu Ender 3 wykorzystuje cztery silniki krokowe NEMA 17 do osi X, Y, Z i ekstrudera. Moment 0,4 N·m przy 200 krokach na obrót i mikrokroku 1/16 daje rozdzielczość pozycjonowania 0,05 mm, co przekłada się na jakość druku i powtarzalność wymiarów w granicach ±0,1 mm.

Projekty Arduino dla początkujących obejmują robota omijającego przeszkody, pojazd sterowany Bluetooth, wentylator z czujnikiem temperatury DHT22 albo line followera z trzema czujnikami TCRT5000. Każdy z nich bazuje na MT73 lub RE-280 sterowanym przez L298N, a kod źródłowy zajmuje 80-150 linii w Arduino IDE.

Kiedy silnik szczotkowy nie wystarczy

Gdy projekt wymaga pracy ciągłej powyżej 8 godzin dziennie, w środowisku z pyłem lub w obudowie hermetycznej. Iskry szczotek generują zakłócenia elektromagnetyczne, które zakłócają komunikację radiową i pomiary analogowe. W takich sytuacjach sięgnij po BLDC lub krokowy z enkoderem.

Najczęstsze problemy z miniaturowymi silnikami

Iskrzenie szczotek, przegrzewanie, brak momentu, głośna praca, szybkie zużycie łożysk. Każda z tych przypadłości ma konkretną przyczynę fizyczną i konkretne rozwiązanie, które przywraca silnik do pełnej sprawności albo sygnalizuje, że czas na wymianę.

Iskrzenie szczotek pojawia się, gdy komutator się zużył, szczotki nie dociskają równomiernie albo napięcie przekracza znamionowe. Iskry widać gołym okiem przy wyłączonym świetle albo słychać jako trzaski w radiu AM. Rozwiązanie: wymiana szczotek (dostępne jako części zamienne do serii MT) albo przejście na silnik bezszczotkowy.

Przegrzewanie obudowy powyżej 70°C oznacza, że prąd pobierany przez silnik przekracza wartość znamionową. Przyczyną bywa zbyt duże obciążenie mechaniczne, zablokowany wał albo brak cyrkulacji powietrza. Dotknięcie obudowy powoduje ból już po trzech sekundach, co jest wyraźnym sygnałem ostrzegawczym.

Brak momentu mimo prawidłowego napięcia sugeruje zużyte łożyska, pęknięte uzwojenie albo rozłączony komutator. Silnik kręci się szybko na biegu jałowym, ale pod obciążeniem staje natychmiast. Pomiar rezystancji uzwojeń multimetrem powinien dać 5-20 Ω; wartość nieskończona oznacza przerwę.

Szybkie zużycie szczotek poniżej 100 godzin pracy wskazuje na napięcie wyższe niż znamionowe albo zwarcie w uzwojeniu. Iskry wypalają grafit, a komutator pokrywa się rdzawym nalotem. Czyszczenie komutora drobnym papierem ściernym 1000 i wymiana szczotek może przedłużyć życie silnika o kolejne 200-300 godzin.

Głośna praca z metalicznym brzękiem to oznaka suchych łożysk. Kropla oleju maszynowego do łożysk kulkowych (nie WD-40, który szybko odparowuje) aplikowana przez otwór w obudowie tłumi wibracje i obniża temperaturę pracy o 5-10°C.

Przed podłączeniem silnika do mikrokontrolera zmierz rezystancję izolacji między obudową a wyprowadzeniami. Wartość poniżej 1 MΩ przy napięciu 500 V oznacza degradację izolacji i ryzyko porażenia przy wyższych napięciach, na przykład w silnikach 49TYZ zasilanych z sieci 220 V.

Bezpieczeństwo pracy z miniaturowymi silnikami

Małe napięcie 3-12 V wydaje się nieszkodliwe, ale prąd 1-2 A potrafi rozgrzać drut nawojowy do temperatury topnienia izolacji w mniej niż minutę. Pożar stołu warsztatowego to realne ryzyko, gdy silnik pracuje pod obciążeniem bez nadzoru.

Polaryzacja ma znaczenie przy silnikach DC: odwrócenie biegunów zmienia kierunek obrotów, ale w silnikach z wbudowanym kondensatorem tłumiącym może spowodować jego eksplozję. Kondensatory ceramiczne 100 nF montowane równolegle do szczotek mają polaryzację oznaczoną paskiem, więc przed podłączeniem sprawdź schemat producenta.

ESD (wyładowanie elektrostatyczne) uszkadza sterowniki BLDC i mostki H, bo napięcie 10 kV z palca wystarczy do przebicia struktury MOSFET. Dotknij uziemionej metalowej obudowy przed manipulacją przy płytce, a same sterowniki przechowuj w antystatycznych woreczkach.

Przegrzanie przy pracy ciągłej powyżej 30 minut wymaga radiatora lub wymuszonego chłodzenia wentylatorem. Silnik MT73 w obudowie bez cyrkulacji osiąga 85°C po kwadransie, co skraca żywotność szczotek o połowę.

Nigdy nie dotykaj wyprowadzeń silnika 49TYZ podłączonego do sieci 220 V. Izolacja galwaniczna nie jest zapewniona, a napięcie między obudową a masą instalacji może wynosić pełne 230 V, co grozi porażeniem śmiertelnym nawet przy suchych rękach.

Zamienniki i alternatywy silnik krokowy vs DC vs serwo

Wybór między silnikiem DC, krokowym a serwomechanizmem to nie kwestia ceny, lecz charakterystyki ruchu. Każdy z tych trzech typów optymalizuje inny parametr i sprawdza się w innym scenariuszu.

Silnik DC szczotkowy zapewnia ciągły, płynny ruch obrotowy z regulacją obrotów przez napięcie lub PWM. Moment jest stały w szerokim zakresie obrotów, a sterowanie proste jak dwa tranzystory. Idealny do wentylatorów, pomp, napędów kół i zabawek.

Silnik krokowy dzieli obrót na dyskretne kroki, więc pozycja jest zawsze znana bez enkodera. Moment trzymający utrzymuje wał w miejscu po wyłączeniu zasilania, co jest nieocenione w osiach drukarek 3D i ploterów. Minus: przy dużych obrotach traci moment, a rezonans przy 200-400 krokach/s wymaga mikrokroku lub sterownika z tłumieniem.

Serwo łączy silnik, przekładnię i potencjometr w jednej obudowie, oferując precyzyjne pozycjonowanie kątowe na podstawie sygnału PWM. Moment sięga 2-20 kg·cm w zależności od modelu, a zakres ruchu zwykle 180°. Idealne do klap, zaworów i manipulatorów, ale nie do ciągłego obrotu (do tego służy serwo z modyfikacją).

Jeśli projekt wymaga ciągłego ruchu obrotowego z regulacją prędkości, wybierz silnik DC. Gdy liczy się pozycja bezwzględna i moment trzymania, postaw na krokowy. Kiedy potrzebujesz precyzyjnego kąta z dużym momentem w kompaktowej obudowie, serwo będzie najprostszym rozwiązaniem.

Łączenie typów bywa opłacalne: serwo jako napęd klapy w pojeździe z kołami napędzanymi silnikiem DC, albo krokowy do precyzyjnego podajnika z silnikiem DC do mieszadła. Hybrydowe rozwiązania kosztują więcej, ale dają niezawodność, której żaden pojedynczy typ nie zapewni samodzielnie.

Checklista doboru silnika do projektu

• Określ napięcie źródła zasilania: 3,3 V / 5 V / 12 V / 24 V / 220 V AC?
• Oblicz wymagany moment na wale z uwzględnieniem współczynnika bezpieczeństwa 1,5×.
• Ustal zakres obrotów po ewentualnej przekładni.
• Sprawdź dostępność wału o wymaganej średnicy i typu (okrągły, D-kształtny).
• Wybierz typ przekładni: ślimakowa, planetarna, prosta, brak.
• Zweryfikuj typ złącza elektrycznego i możliwość lutowania.
• Dobierz driver: L298N / BTS7960 / TB6612 / A4988 / TMC2208.
• Zaplanuj chłodzenie: pasywne (radiator) lub aktywne (wentylator).
• Uwzględnij środowisko pracy: pyłoszczelność, wibracje, zakres temperatur.
• Przetestuj prototyp z obciążeniem przez minimum 30 minut przed montażem.

Dobór silnika to nie magia, lecz inżynieria oparta na liczbach. Każdy parametr z tabeli katalogowej odpowiada konkretnemu wymiarowi projektu: napięcie zasilaniu, moment masie, obroty prędkości, średnica wału połączeniu mechanicznemu. Zmierz, policz, sprawdź, a potem lutuj.

Gdy projekt zawiera elementy mechaniki precyzyjnej, zamów próbki dwóch-trzech silników z różnych serii. Różnica 2 mm w średnicy wału albo 100 g·cm w momencie decyduje o tym, czy całość ruszy, czy pozostanie martwym prototypem na biurku.

Przy poszukiwaniu konkretnego modelu filtruj katalogi po napięciu, średnicy wału i prędkości obrotowej, a potem porównuj moment i pobór prądu. Opis produktu powinien zawierać przynajmniej napięcie znamionowe, RPM bez obciążenia, prąd biegu jałowego oraz wymiary korpusu. Brak któregokolwiek z tych parametrów to sygnał, że sprzedawca nie zna swojego towaru.

Źródła danych i norm: katalogi producentów serii Mabuchi (oznaczenia MT, FA, RE), normy IEC 60034 dotyczące silników obrotowych, specyfikacje techniczne sterowników L298N (STMicroelectronics), BTS7960 (Infineon), TB6612FNG (Toshiba), arkusze danych silników krokowych NEMA (standard NEMA ICS 16), dokumentacja Arduino (arduino.cc), specyfikacja StepStick A4988 i TMC2208 (trinamics.com).
