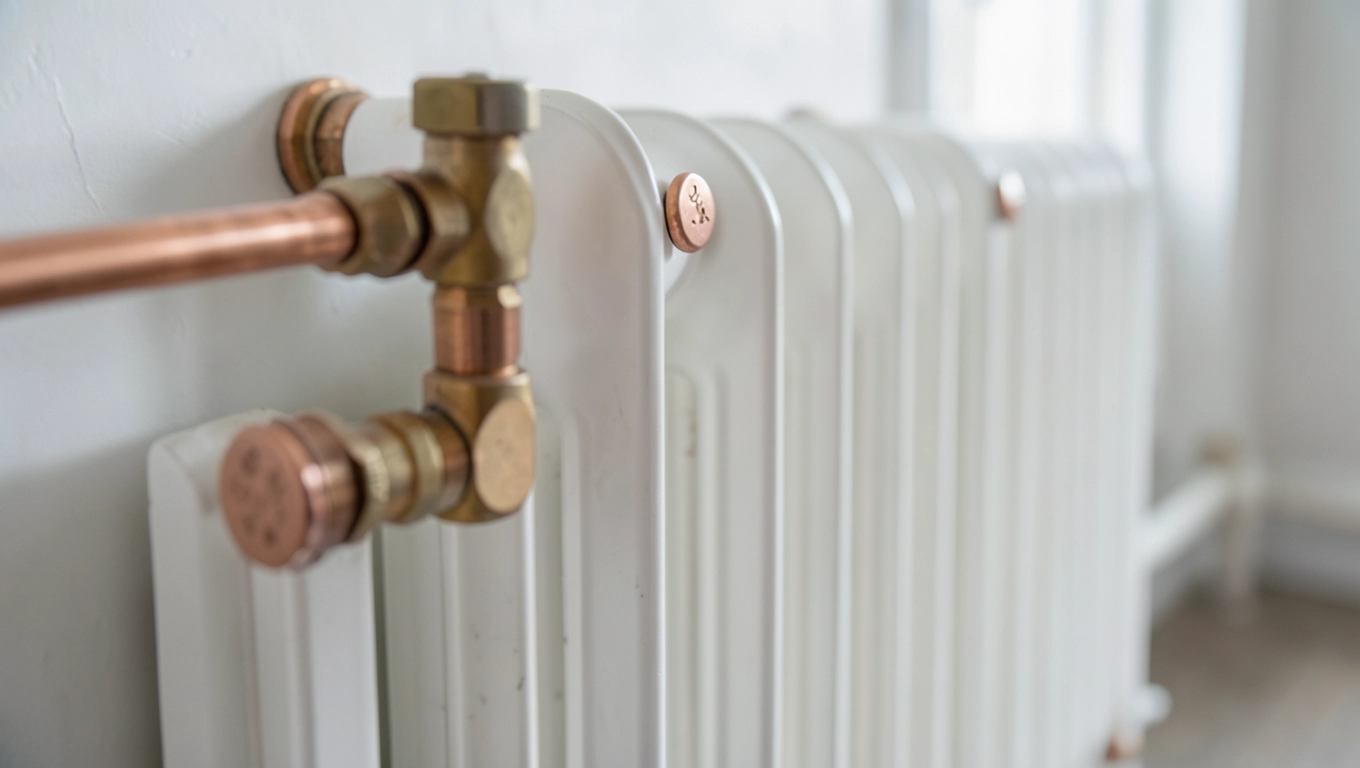

Jakie grzejniki do instalacji miedzianej wybrać, żeby uniknąć korozji

Łączenie aluminium z miedzią w jednej instalacji grzewczej budzi uzasadniony niepokój, bo wspomnienia o dziurawych grzejnikach z lat dziewięćdziesiątych wciąż są żywe. Spokojnie: grzejniki aluminiowe do instalacji miedzianej można stosować, pod warunkiem że woda ma odpowiednie pH, twardość i nie zapomnisz o trzech kluczowych zasadach montażu. Poniżej znajdziesz konkretne liczby, normy oraz listę kontrolną, dzięki której unikniesz kosztownych pomyłek i zapewnisz sobie spokojne dwadzieścia lat pracy systemu.

• Korozja galwaniczna miedzi i aluminium w instalacji CO
• Parametry wody w instalacji z grzejnikami aluminiowymi i miedzianymi
• Montaż grzejników w instalacji miedzianej krok po kroku
• Inhibitory i środki ochrony instalacji wielometalowej
• Najczęstsze błędy przy łączeniu miedzi z aluminium
• Eksploatacja i konserwacja systemu wielometalowego

Korozja galwaniczna miedzi i aluminium w instalacji CO

Korozja galwaniczna to reakcja elektrochemiczna, która zachodzi, gdy dwa różne metale stykają się w obecności elektrolitu. W instalacji centralnego ogrzewania tym elektrolitem jest woda, a wraz z rozpuszczonymi w niej solami staje się ona doskonałym przewodnikiem jonów. Aluminium, jako metal bardziej aktywny w szeregu napięciowym, zaczyna pełnić rolę anody i oddaje swoje jony do roztworu, podczas gdy miedź gra rolę katody. W efekcie aluminium ulega stopniowemu rozpuszczaniu, co prowadzi do perforacji ścianek grzejnika.

Sama obecność miedzi i aluminium w jednym układzie nie oznacza jeszcze katastrofy. Do uruchomienia procesu potrzeba trzech czynników jednocześnie: różnicy potencjałów elektrochemicznych metali, elektrolitu oraz obwodu zamkniętego umożliwiającego przepływ prądu. Usunięcie któregokolwiek z tych elementów skutecznie hamuje korozję. W praktyce najłatwiej kontrolować skład wody i jakość połączeń, dlatego właśnie tym dwóm obszarom poświęcisz najwięcej uwagi podczas planowania.

Realne instalacje rzadko składają się wyłącznie z dwóch metali. Oprócz rur miedzianych i grzejników aluminiowych spotkasz zawory mosiężne, złączki stalowe oraz pompy z żeliwnymi korpusami. Każde z tych połączeń tworzy lokalne ogniwa galwaniczne, których łączny efekt trudno przewidzieć bez znajomości parametrów wody. Norma PN-EN 12502-4:2005 klasyfikuje te zagrożenia i podaje dopuszczalne zakresy pH oraz twardości dla systemów wielometalowych. Trzymanie się tych wytycznych obniża ryzyko do poziomu akceptowalnego dla nowoczesnych instalacji.

Woda miękka, o twardości poniżej 10°F, nie tworzy warstwy ochronnej wękawianów na powierzchni aluminium. Brak tej naturalnej bariery powoduje, że metal styka się bezpośrednio z elektrolitem, a korozja przyspiesza nawet pięciokrotnie. Odwrotna sytuacja, czyli twardość powyżej 25°F, sprzyja wytrącaniu się kamienia kotłowego, który zatyka przewody i obniża sprawność wymiany ciepła. Złoty środek mieści się w przedziale 15-20°F i zapewnia zarówno ochronę antykorozyjną, jak i właściwą przepustowość.

Schemat decyzyjny dla instalatora wygląda następująco: najpierw ustalamy, czy system jest zamknięty czy otwarty. W systemie zamkniętym z naczyniem wzbiorczym przeponowym kontakt wody z powietrzem jest minimalny, co już samo w sobie ogranicza procesy korozyjne. Następnie sprawdzamy twardość i pH wody kotłowej. Jeżeli parametry mieszczą się w normie, dobieramy inhibitor dedykowany do metali lekkich. Dopiero po spełnieniu wszystkich trzech warunków możemy bezpiecznie połączyć miedź z aluminium.

Parametry wody w instalacji z grzejnikami aluminiowymi i miedzianymi

Jakość wody kotłowej decyduje o trwałości instalacji bardziej niż marka jakiegokolwiek komponentu. Twardość wody powinna mieścić się w przedziale 15-20°F, co odpowiada zawartości węglanu wapnia 2,5-3,5 mmol/dm³. Przy niższych wartościach aluminium nie tworzy ochronnej warstwy wękawianowej, przy wyższych zaś kamień osadza się w rurach i głowicach zaworów termostatycznych. Norma PN-93/C-04607 precyzuje te wymagania i stanowi punkt odniesienia przy odbiorach technicznych.

Odczyn pH wody powinien oscylować w granicach 7,0-8,5, a optymalnie 7,5-8,0. Wartość poniżej 7 sprzyja korozji wżerowej aluminium, natomiast pH powyżej 9 prowadzi do korozji miedzi i mosiądzu. Woda wodociągowa w większości polskich aglomeracji mieści się w zakresie 7,2-7,8, lecz w regionach takich jak Suwalszczyzna czy Podlasie, gdzie naturalna twardość spada poniżej 8°F, konieczne staje się stosowanie inhibitorów lub instalacji stacji uzdatniania.

Różnice regionalne w składzie wody wodociągowej potrafią zaskoczyć. W Gdańsku i Gdyni woda kranowa osiąga twardość 18-22°F, co plasuje ją w optymalnym zakresie bez dodatkowej obróbki. Z kolei w Białymstoku czy Lublinie twardość spada do 6-9°F i konieczne okazuje się wzbogacanie wody jonami wapnia. Instalatorzy pracujący w Małopolsce często spotykają się z wodą o podwyższonej zawartości siarczanów, sięgającej 45-60 mg/l, co wymaga korekty przed napełnieniem układu.

Pomiar parametrów warto wykonać jeszcze przed zakupem grzejników. Prosty test twardości kosztuje około 15-25 zł w sklepie z akcesoriami hydraulicznymi i zajmuje kilka minut. Bardziej zaawansowane pomiary pH, przewodności oraz zawartości chlorków wykonasz za pomocą miernika wielofunkcyjnego, którego cena waha się od 120 do 350 zł. Inwestycja zwraca się przy pierwszej poważnej awarii, której unikniesz dzięki twardym danym zamiast domysłów.

Montaż grzejników w instalacji miedzianej krok po kroku

Czystość instalacji to fundament, o którym zapomina się zbyt często. W nowobudowanych domach rury miedziane chroni się zaślepkami, ale podczas łączenia do instalacji dostają się opiłki, pył po spawaniu oraz resztki topników. Te zanieczyszczenia tworzą lokalne ogniwa korozyjne już od pierwszego dnia eksploatacji. Płukanie układu czystą wodą pod ciśnieniem 2-3 bar usuwa większość zanieczyszczeń mechanicznych, lecz tłuszcze i oleje wymagają dodatkowych środków chemicznych z atestem PZH.

Zanim wlejesz wodę do instalacji, sprawdź wszystkie połączenia gwintowane. Złączki stalowe bezpośrednio stykające się z rurą miedzianą tworzą ogniwo o sile elektromotorycznej około 0,35 V. Wartość ta sama w sobie nie jest krytyczna, lecz w połączeniu z aluminium osiąga 0,75 V, co przekracza próg bezpieczeństwa dla metali lekkich. Rozwiązaniem są kształtki bimetaliczne lub wkładki z tworzywa oddzielające obwód elektryczny przy zachowaniu ciągłości hydraulicznej.

Inhibitory korozji stanowią trzecią linię obrony i jednocześnie najbardziej niedoceniany element systemów wielometalowych. Preparaty na bazie fosforanów organicznych tworzą na powierzchni aluminium warstwę ochronną o grubości 50-200 nanometrów, skutecznie odcinając metal od elektrolitu. Dawka zależy od pojemności instalacji i wynosi zazwyczaj 0,5-1,0 litra na 100 litrów wody. Koszt roztworu do domu o powierzchni 150 m² nie przekracza 180-250 zł, a jednorazowa aplikacja chroni układ przez 4-6 lat.

Lista kontrolna przed uruchomieniem obejmuje dziesięć punktów, z których każdy wymaga fizycznego potwierdzenia, nie tylko deklaracji. Ciśnienie próbne 6 bar utrzymuj przez 30 minut bez spadku, po czym obniż do ciśnienia roboczego 1,5-2,0 bar. Odpowietrz każdy grzejnik przez zawór odpowietrzający, aż woda popłynie ciągłym strumieniem bez bąbelków powietrza. Sprawdź szczelność połączeń mydlaną wodą lub detektorem nieszczelności.

• Parametry wody (pH 7-8, twardość 15-20°F) potwierdzone pomiarem
• Instalacja wypłukana i napełniona inhibitorem w odpowiednim stężeniu
• Próba szczelności na 6 bar przez 30 minut zaliczona
• Ciśnienie robocze ustawione na 1,5-2,0 bar
• Wszystkie grzejniki odpowietrzone i napełnione wodą
• Zawory odcinające na każdym grzejniku sprawdzone pod kątem płynności ruchu
• Głowice termostatyczne zamontowane zgodnie z instrukcją producenta
• Naczynie wzbiorcze dobrane do pojemności instalacji
• Zawór bezpieczeństwa ustawiony na 3 bar
• Protokół rozruchu sporządzony i podpisany przez instalatora

Inhibitory i środki ochrony instalacji wielometalowej

Inhibitory dzielą się na anodowe, katodowe i mieszane, przy czym w systemach z aluminium stosuje się głównie preparaty mieszane. Fosforany organiczne (HEDP, ATMP) blokują miejsca aktywne na powierzchni metalu, zaś polikarboksylany modyfikują strukturę kryształów kamienia, czyniąc go mniej przyczepnym. Nowoczesne formuły z lat 2023-2025 zawierają dodatkowo disiarczki molibdenu, które smarują powierzchnie cierrnych pomp i zaworów, obniżając tarcie oraz hałas.

Skuteczność inhibitora zależy od jego stężenia w czasie. Po napełnieniu instalacji stężenie spada z powodu reakcji z metalami oraz naturalnej degradacji chemicznej. Po dwunastu miesiącach ubytek wynosi około 15-20%, po trzech latach 35-45%, a po pięciu latach przekracza 60%. Dlatego producenci zalecają uzupełnianie co 24-36 miesięcy albo kontrolę stężenia za pomocą prostych zestawów kolorymetrycznych dostępnych w cenie 60-90 zł.

Koszt inhibitora warto porównać z kosztami alternatywnymi. Wymiana grzejnika aluminiowego wraz z montażem to wydate 450-800 zł za sztukę, a wymiana całej instalacji w domu 150 m² sięga 25 000-40 000 zł. Tymczasem roztwór inhibitorów na tę samą powierzchnię kosztuje 200-350 zł i zabezpiecza układ na 4-6 lat. Prosta kalkulacja pokazuje, że profilaktyka chemiczna zwraca się kilkunastokrotnie, nawet jeśli zdarzy się jedna poważna awaria.

Dobór preparatu najlepiej powierzyć firmie serwisowej, która wykona analizę wody i dobierze inhibitor do konkretnego składu. Samodzielne eksperymentowanie z produktami różnych marek grozi wprowadzeniem do układu substancji wzajemnie się neutralizujących. W efekcie zamiast ochrony otrzymasz mieszaninę o właściwościach zbliżonych do czystej wody, a ogniwa galwaniczne odzyskają pełną moc. Dotyczy to zwłaszcza łączenia inhibitorów fosforanowych z molibdenianowymi bez wcześniejszej weryfikacji kompatybilności.

Najczęstsze błędy przy łączeniu miedzi z aluminium

Pomijanie płukania instalacji po montażu to grzech główny nowobudowanych domów. Pył po spawaniu, opiłki metali oraz topniki osiadają na dnie grzejników i w najniższych punktach instalacji, tworząc lokalne ogniwa o potencjale znacznie wyższym niż różnica między aluminium a miedzią. Efektem są punktowe perforacje widoczne po 2-3 latach eksploatacji. Płukanie ciśnieniowe przez 15-20 minut z wydajnością minimum 30 l/min usuwa większość zanieczyszczeń i powinno być standardem każdego rozruchu.

Mieszanie metali bez świadomości składu wody to drugi najczęstszy błąd. Inwestorzy zakładają, że skoro producent grzejnika dopuszcza pracę w instalacji miedzianej, wystarczy fizyczne połączenie. Tymczasem deklaracje producentów odnoszą się do konkretnych warunków brzegowych: pH 7,5-8,5, twardość 15-20°F, brak chlorków powyżej 50 mg/l. Woda z głębinowych studni na Mazurach może mieć twardość 4°F i pH 6,5, co całkowicie zmienia bilans zagrożeń. Bez wcześniejszej analizy instalacja staje się tykającą bombą.

Brak odpowietrzenia grzejników po napełnieniu prowadzi do kawitacji i lokalnego przegrzewania. Powietrze uwięzione w górnej części grzejnika tworzy poduszkę gazową o temperaturze 40-60°C wyższej niż woda, co sprzyja powstawaniu pęcherzy parowych. Te z kolei uderzają w ścianki aluminiowe z częstotliwością 50-100 Hz, powodując zmęczenie materiału i mikropęknięcia. Po 4-5 latach takiej eksploatacji ścianki tracą szczelność w sposób nagły, bez widocznych śladów korozji.

Stosowanie zaworów termostatycznych bez wstępnego ustawienia kv to kolejny błąd wpływający na trwałość. Zbyt niski przepływ przez grzejnik powoduje miejscowe zagotowanie wody i wytrącanie kamienia na ściankach. Kamień, choć chroni aluminium przed korozją, izoluje termicznie powierzchnię grzejną i wymusza wyższą temperaturę zasilania. W skrajnych przypadkach temperatura ścianki przekracza 110°C, co w połączeniu z aluminium prowadzi do korozji wysokotemperaturowej oraz degradacji uszczelek EPDM.

Brak corocznego przeglądu zaworów odpowietrzających i automatyczki to ostatni, równie kosztowny błąd. Zawory z czasem tracą szczelność i przepuszczają tlen do układu, podnosząc stężenie O₂ powyżej bezpiecznego progu 0,1 mg/l. Tlen rozpuszczony reaguje z miedzią, tworząc tlenek miedzi(II), który w wodzie o niskim pH przechodzi do roztworu i przyspiesza korozję aluminium w odległych grzejnikach. Wymiana zaworu odpowietrzającego to koszt 25-45 zł, podczas gdy naprawa całej instalacji to tysiące złotych.

Eksploatacja i konserwacja systemu wielometalowego

Przegląd instalacji raz w roku pozwala wykryć problemy zanim staną się poważne. Kontrolę zacznij od ciśnienia w naczyniu wzbiorczym, które powinno wynosić 0,8-1,0 bar przy pustym układzie. Następnie sprawdź szczelność zaworów odpowietrzających i stan uszczelek przy głowicach termostatycznych. Pomiar pH oraz twardości wody wykonaj raz na dwa lata lub po każdym uzupełnieniu instalacji więcej niż 5% objętości.

Objawy zbliżających się kłopotów rozpoznasz bez specjalistycznego sprzętu. Szum bulgotania przy rozruchu oznacza uwięzione powietrze, najczęściej po wymianie zaworu lub spadku ciśnienia. Biały osad na głowicach i zaworach wskazuje na wytrącanie kamienia, który stopniowo zmniejsza przekrój. Zielonkawe zabarwienie wody wypływającej z odpowietrznika sygnalizuje utlenianie miedzi, a szary nalot w grzejnikach to produkty korozji aluminium. Każdy z tych sygnałów wymaga natychmiastowej diagnostyki.

Serwis zaworowy powołaj, gdy zauważysz spadek ciśnienia w układzie powyżej 0,3 bar w ciągu tygodnia bez widocznych wycieków. Najczęstszą przyczyną jest nieszczelny zawór bezpieczeństwa, który otwiera się przy wzroście temperatury i wypuszcza wodę. Samodzielna wymiana zaworu jest prosta, lecz wymaga spuszczenia instalacji i odpowietrzenia po napełnieniu. Powołanie fachowca kosztuje 150-300 zł i trwa zwykle 60-90 minut.

FAQ serwisowe obejmuje trzy pytania, które padają najczęściej. Pierwsze: jak odpowietrzyć grzejnik aluminiowy? Kluczem płaskim 5 mm lub specjalnym kluczykiem odkręć zawór odpowietrzający o ćwierć obrotu, aż usłyszysz syk powietrza. Gdy woda popłynie ciągłym strumieniem, zamknij zawór i wytrzyj wyciek. Drugie pytanie: jak dobrać moc grzejnika? Stosuj zasadę 80-120 W na metr kwadratowy pomieszczenia o standardowej wysokości 2,7 m, korygując współczynnikiem 1,2 dla łazienek i 0,9 dla sypiłalni. Trzecie: jaka temperatura zasilania dla aluminium? Maksymalnie 80°C przy ciśnieniu roboczym do 6 bar, co zapewnia żywotność przekraczającą 20 lat.

Aluminium z miedzią w jednej instalacji współpracuje bezawaryjnie, gdy zadbasz o cztery filary. Pierwszy to czystość układu: płukanie ciśnieniowe, usunięcie topników i odpowietrzenie przed pierwszym rozruchem. Drugi to woda o twardości 15-20°F, pH 7,5-8,0 i zawartości chlorków poniżej 50 mg/l. Trzeci to oryginalne grzejniki z certyfikatem zgodności z normą PN-EN 442 oraz deklaracją producenta dopuszczającą kontakt z wodą o podanych parametrach. Czwarty to przegląd co 12 miesięcy i uzupełnianie inhibitora co 2-3 lata.

Spełnienie tych wymagań przekłada się na żywotność instalacji przekraczającą 25 lat, podczas gdy zaniedbania skracają ją do 5-8 lat. Różnica w kosztach eksploatacji sięga kilkudziesięciu tysięcy złotych, a komfort termiczny pozostaje taki sam w obu przypadkach, przynajmniej przez pierwsze lata. Wybór należy do inwestora, lecz świadoma decyzja oparta na liczbach zawsze wygrywa z marketingowymi obietnicami producentów.

Jeżeli planujesz modernizację lub budowę instalacji, pobierz szczegółowy poradnik techniczny z listą kontrolną montażu oraz kalkulatorem kosztów inhibitorów. Dokument zawiera gotowe arkusze do wydruku, które zabierasz ze sobą na budowę i odznaczasz kolejne punkty wraz z instalatorem. Dzięki temu żaden krytyczny etap nie zostanie pominięty, a Ty zyskasz pewność, że system posłuży przez kolejne pokolenie.

Źródła i normy

PN-EN 12502-4:2005 - Ochrona materiałów metalowych przed korozją. Korozja galwaniczna.

PN-93/C-04607 - Woda w instalacjach ogrzewania. Wymagania i badania.

PN-EN 442-1:2015 - Grzejniki i konwektory. Wymagania techniczne i warunki badania.

Dyrektywa europejska 2014/68/UE dotycząca urządzeń ciśnieniowych (PED).

Wytyczne VdTÜV 1466 - Inhibitory korozji w systemach wielometalowych.

Portal Instytutu Energetyki Odnawialnej - materiały techniczne dotyczące jakości wody grzewczej.
