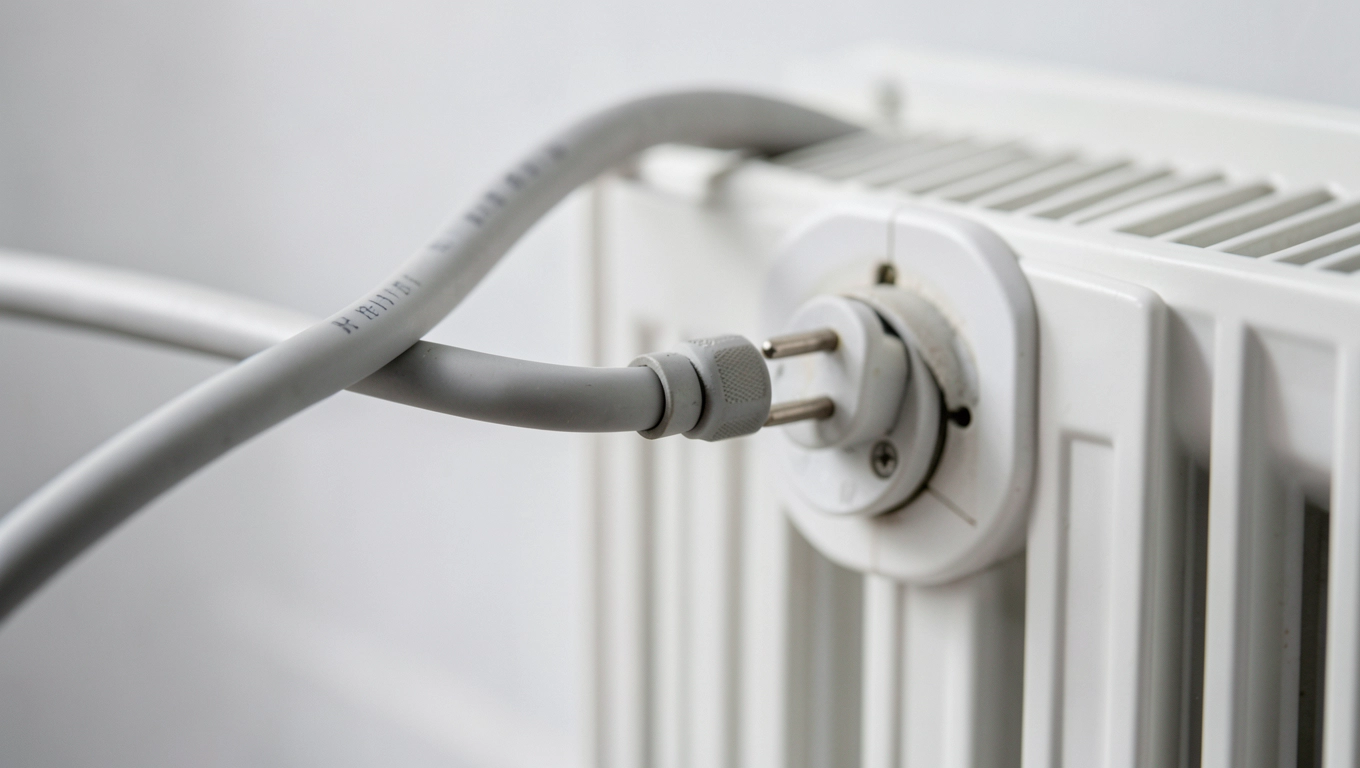

Jaki kabel do grzejnika elektrycznego? Praktyczny poradnik

Wybór kabla do grzejnika elektrycznego to decyzja, która wpływa bezpośrednio na bezpieczeństwo domowników i żywotność samego urządzenia. Zbyt cienki przewód pod obciążeniem grzejnym potrafi rozgrzać się do temperatur, przy których izolacja traci swoje właściwości dielektryczne. Konsekwencją bywa przebicie, a w skrajnych przypadkach pożar. Prawidłowy dobór przekroju, izolacji i długości kabla zasilającego wymaga uwzględnienia mocy grzejnika, odległości od rozdzielni oraz warunków pracy przewodu, w tym dopuszczalnej temperatury otoczenia.

• Przekrój kabla a moc grzejnika elektrycznego
• Izolacja termoodporna na co zwrócić uwagę
• Jak obliczyć długość kabla zasilającego grzejnik
• Najczęstsze błędy przy doborze kabla do grzejnika
• Przewód przyłączeniowy grzejnika gotowe rozwiązanie czy montaż własny?
• Kiedy warto skonsultować się z elektrykiem

Przekrój kabla a moc grzejnika elektrycznego

Moc grzejnika elektrycznego waha się najczęściej od 500 W do 2500 W w przypadku urządzeń domowych, choć modele przemysłowe potrafią przekraczać 3000 W. Każdy z tych parametrów wymaga innego przekroju żyły, ponieważ rezystancja przewodu rośnie wraz z jego długością i spadkiem pola przekroju. Prawo Joule'a działa tutaj bezlitośnie nawet niewielki spadek napięcia na zbyt cienkim kablu zamienia się w ciepło, które musi zostać odprowadzone przez izolację.

Dla grzejnika o mocy 1500 W pracującego przy napięciu 230 V prąd wynosi około 6,5 A. W takiej sytuacji wystarczający okazuje się przewód miedziany o przekroju 1,5 mm², pod warunkiem że długość obwodu nie przekracza 15 metrów. Przy mocy 2000 W prąd wzrasta do 8,7 A, a bezpieczny przekrój to już 2,5 mm² dla krótkich odcinków. Grzejniki o mocy 2500 W pobierają blisko 11 A, co wymaga kabla 2,5 mm², a przy dłuższych trasach 4 mm².

Warto pamiętać, że aluminium przewodzi prąd gorzej niż miedź jego rezystywność jest około 1,6 raza wyższa. Kabel aluminiowy o przekroju 2,5 mm² odpowiada pod względem przewodności miedzianemu 1,5 mm², ale jednocześnie jest bardziej podatny na utlenianie i mniej odporny mechanicznie. W instalacjach domowych zaleca się dziś wyłącznie przewody miedziane, co potwierdza norma PN-HD 60364 dotycząca instalacji elektrycznych niskiego napięcia.

Kiedy przekrój kabla jest za mały

Objawem niedostatecznego przekroju jest wyczuwalne nagrzewanie się przewodu podczas pracy grzejnika, zwłaszcza w miejscach połączeń i zacisków. Izolacja PVC zaczyna mięknąć już przy temperaturze 70°C, a jej trwałe uszkodzenie następuje powyżej 90°C. Jeśli kabel jest ciepły w dotyku po kilkunastu minutach pracy urządzenia, oznacza to przekroczenie dopuszczalnej obciążalności długotrwałej, którą normy definiują jako 15,5 A dla 1,5 mm² w warunkach instalacji podtynkowej.

Tabela orientacyjna przekroju kabla do grzejnika

Izolacja termoodporna na co zwrócić uwagę

Standardowy kabel z izolacją PVC (oznaczany symbolem YDY) wytrzymuje temperaturę pracy do 70°C. W bezpośrednim sąsiedztwie grzejnika, gdzie obudowa może osiągać 80-120°C, taka izolacja starzeje się przyspieszenie staje się krucha, pęka i traci elastyczność. Po kilku sezonach grzewczych przewód potrafi dosłownie się kruszyć przy próbie zgięcia, co stanowi poważne zagrożenie porażeniowe.

Rozwiązaniem są kable z izolacją silikonową (oznaczenie SiHF) lub teflonową (PTFE), które pracują stabilnie w temperaturach sięgających 180°C, a chwilowo nawet 250°C. Silikon zachowuje elastyczność w szerokim zakresie temperatur, jest odporny na UV i wilgoć, a jego cena choć wyższa o 30-50% od kabla PVC zwraca się w postaci wieloletniej bezawaryjności. W instalacjach natynkowych przy grzejnikach konwektorowych warto rozważyć właśnie ten typ przewodu.

Oznaczenie YDYp oznacza kabel płaski z żyłą ochronną, natomiast YDYż kabel okrągły. Różnica w zastosowaniu przy grzejnikach jest czysto praktyczna: przewód płaski łatwiej ukryć pod listwą przypodłogową, z kolei okrągły lepiej sprawdza się w peszelach i kanałach instalacyjnych. Niezależnie od kształtu, kluczowa pozostaje odporność termiczna powłoki zewnętrznej, którą producent deklaruje w karcie technicznej wyrobu.

Strefa bezpieczeństwa wokół grzejnika

Przewód zasilający nie powinien przylegać do obudowy grzejnika ani przechodzić bezpośrednio nad kratką wylotową gorącego powietrza. Minimalna odległość kabla od elementów grzejnych to 10 cm w poziomie i 20 cm w pionie nad urządzeniem. Jeśli trasa przewodu wymusza bliższe sąsiedztwo, konieczne jest zastosowanie osłony termoodpornej, na przykład rurki ceramicznej lub peszla z certyfikatem odporności cieplnej.

Jak obliczyć długość kabla zasilającego grzejnik

Długość kabla wpływa na dwa sprzężone ze sobą parametry: spadek napięcia i nagrzewanie przewodu. Norma PN-HD 60364 dopuszcza spadek napięcia nie większy niż 3% od wartości znamionowej w obwodach odbiorczych. Przy napięciu 230 V oznacza to maksymalnie 6,9 V straty na odcinku od rozdzielni do grzejnika. Wzór na spadek napięcia dla obwodu jednofazowego uwzględnia rezystancję właściwą miedzi (0,0175 Ω·mm²/m), długość przewodu, prąd oraz przekrój.

Dla grzejnika 2000 W (prąd 8,7 A) i kabla 2,5 mm² spadek napięcia na każde 10 metrów wynosi około 2,4 V. Przy 20 metrach wartość ta rośnie do 4,8 V, co wciąż mieści się w normie. Jednak po przekroczeniu 25 metrów spadek zbliża się do granicy 6 V i warto rozważyć zwiększenie przekroju do 4 mm². Takie podejście minimalizuje ryzyko, że grzejnik będzie pracował przy obniżonym napięciu i pobierał więcej prądu, próbując zrekompensować straty mocy.

Przy planowaniu trasy kabla trzeba uwzględnić nie tylko odległość w linii prostej, ale też zapas na zagięcia, podłączenie do zacisków grzejnika oraz ewentualną rozdzielkę pośrednią. Praktyczna zasada mówi o dodaniu 10-15% do zmierzonej długości, co pokrywa straty materiałowe i ułatwia późniejsze serwisowanie. W pomieszczeniach o podwyższonej wilgotności, takich jak łazienki, kabel prowadzi się w szczelnych peszelach, a połączenia umieszcza wyłącznie w puszkach hermetycznych o klasie ochrony co najmniej IP44.

Zabezpieczenie obwodu grzejnika

Obwód zasilający grzejnik elektryczny wymaga wyłącznika nadprądowego o wartości dobranej do przekroju kabla, a nie do mocy samego urządzenia. Dla przewodu 2,5 mm² stosuje się zabezpieczenie B16A, natomiast dla 1,5 mm² B10A. W nowoczesnych instalacjach coraz częściej dodaje się także wyłącznik różnicowoprądowy 30 mA, który chroni przed porażeniem w razie uszkodzenia izolacji. To wymóg, który norma IEC 60364 wprowadza dla wszystkich obwodów w pomieszczeniach mieszkalnych.

Najczęstsze błędy przy doborze kabla do grzejnika

Stosowanie przedłużaczy do zasilania grzejników to błąd, który pojawia się zaskakująco często, szczególnie w mieszkaniach tymczasowych i biurach. Bęben z przedłużaczem zwinięty podczas pracy nie jest w stanie odprowadzić ciepła rezystancja wzrasta, izolacja mięknie, a w skrajnych przypadkach dochodzi do stopienia osłony. Jedynym bezpiecznym rozwiązaniem jest stałe podłączenie grzejnika do instalacji ściennej poprzez dedykowany obwód.

Drugim powszechnym uchybieniem jest prowadzenie kabla bezpośrednio po ścianie bez mocowania, zwłaszcza w strefie przypodłogowej. Przewód narażony na uszkodzenia mechaniczne, deptanie czy przycięcie meblami traci integralność izolacji szybciej, niż zakłada producent. Kabel należy prowadzić w listwie elektroinstalacyjnej, peszelu lub pod tynkiem, zachowując prostoliniowość i mocując go uchwytami co 30-40 cm.

Wpływ temperatury otoczenia na obciążalność kabla

Producenci kabli podają obciążalność długotrwałą dla temperatury otoczenia 25°C. W rzeczywistości kable prowadzone w pobliżu rur centralnego ogrzewania, w nasłonecznionych kanałach lub na poddaszach mogą pracować w warunkach 35-40°C, co obniża dopuszczalny prąd o 10-15%. Korekta ta wynika ze wzrostu rezystancji żyły w wyższej temperaturze i gorszego odprowadzania ciepła przez izolację. Przy projektowaniu instalacji grzewczej warto uwzględnić ten efekt, dobierając przekrój z marginesem bezpieczeństwa.

Przewód przyłączeniowy grzejnika gotowe rozwiązanie czy montaż własny?

Wielu producentów dostarcza grzejniki z kablem zakończonym wtyczką, co sugeruje podłączenie do zwykłego gniazdka. Takie rozwiązanie jest dopuszczalne wyłącznie w przypadku urządzeń o mocy do 2000 W i przy gniazdku wyposażonym w oddzielny obwód z własnym zabezpieczeniem. W praktyce oznacza to, że gniazdko nie może być współdzielone z innymi odbiornikami, a jego obwód musi być chroniony wyłącznikiem różnicowoprądowym.

Montaż własny kabla zasilającego daje większą kontrolę nad doborem przekroju i typu izolacji, ale wymaga wiedzy z zakresu elektrotechniki oraz przestrzegania obowiązujących norm. Kabel wprowadza się do grzejnika przez przepust kablowy, a żyłę ochronną (żółto-zieloną) podłącza do zacisku PE w urządzeniu. Połączenie musi być zabezpieczone przed samoczynnym poluzowaniem, na przykład przez zastosowanie zacisków śrubowych z podkładką sprężystą.

Schemat podłączenia grzejnika konwektorowego

Kiedy warto skonsultować się z elektrykiem

Samodzielny montaż kabla do grzejnika o mocy powyżej 2000 W, prowadzenie obwodu przez wiele pomieszczeń lub prace w łazience to sytuacje, w których profesjonalna pomoc staje się nie tyle opcją, co koniecznością. Uprawnienia SEP do 1 kV pozwalają na wykonanie takiej instalacji zgodnie z obowiązującym prawem budowlanym i normami. Elektryk zweryfikuje również stan istniejącej rozdzielni, dobierze zabezpieczenia i wykona pomiary ochronne po zakończeniu prac.

Koszt takiej usługi w przypadku podłączenia pojedynczego grzejnika waha się od 150 do 400 zł w zależności od regionu i zakresu prac, ale w zamian użytkownik otrzymuje pewność, że instalacja spełnia wymogi bezpieczeństwa i posiada dokumentację odbiorową. W budynkach wielorodzinnych i obiektach użyteczności publicznej protokół z pomiarów jest wymagany przy odbiorach technicznych i kontrolach Państwowej Inspekcji Pracy lub Nadzoru Budowlanego.

Dobór kabla a planowana rozbudowa instalacji

Przewody do grzejników warto dobrać z myślą o ewentualnej wymianie urządzenia na model o wyższej mocy. Kabel 4 mm² zamiast 2,5 mm² kosztuje różnicę rzędu 1,50-2,50 zł za metr bieżący, ale oszczędza konieczność kucia ścian w przyszłości. To szczególnie istotne w przypadku remontów generalnych, gdy dostęp do instalacji jest utrudniony, a każda późniejsza modyfikacja wiąże się z kosztami wykończeniowymi.

Dobór kabla do grzejnika elektrycznego nie jest skomplikowaną zagadką, ale wymaga uwzględnienia kilku współgrających parametrów: mocy urządzenia, długości obwodu, warunków termicznych i klasy izolacji. Świadomy wybór na etapie projektowania instalacji przekłada się na lata bezawaryjnej pracy i brak niespodzianek podczas pierwszych mrozów. W razie wątpliwości najskuteczniejszym rozwiązaniem pozostaje konsultacja z uprawnionym elektrykiem, który oceni stan instalacji i zaproponuje optymalne parametry przewodu.

Źródła danych i normy: PN-HD 60364 (instalacje elektryczne niskiego napięcia), IEC 60364 (międzynarodowa norma instalacji elektrycznych), katalogi techniczne producentów kabli (rezystancja miedzi, obciążalność długotrwała), PN-EN 50575 (wymagania dla kabli w budynkach).
