Jaki kabel napowietrzny do garażu? Sprawdzony poradnik na 2026

Przekrój kabla napowietrznego a odległość i moc odbiorów

Dobór właściwego przekroju żyły to pierwszy i najważniejszy etap planowania przyłącza napowietrznego, bo od niego zależy nie tylko bezpieczeństwo, ale też sprawność całej instalacji. Zbyt cienki przewód grzeje się przy pełnym obciążeniu, a w skrajnych przypadkach stapia izolację i powoduje pożar. Zbyt gruby kosztuje fortunę i niepotrzebnie obciąża uchwyty odciągowe. Kompromis wyznacza wzór na spadek napięcia, który można policzyć w głowie jeszcze przed wyjazdem do hurtowni.

• Przekrój kabla napowietrznego a odległość i moc odbiorów
• AsXSn 2x16, YKY czy linka nośna? Porównanie typów kabli
• Montaż kabla napowietrznego krok po kroku od słupa do budynku
• Formalności i bezpieczeństwo przy instalacji napowietrznej
• Najczęstsze pytania dotyczące kabla napowietrznego

W praktyce domowej kluczowe są trzy zmienne: odległość między budynkami, moc sumaryczna odbiorników oraz dopuszczalny spadek napięcia wynoszący 3% dla obwodów odbiorczych wg normy PN-HD 60364. Dla 230 V i obciążenia rezystancyjnego uproszczony wzór wygląda tak: ΔU = (2 × L × I) / (γ × S), gdzie L to długość przewodu w metrach, I natężenie w amperach, γ konduktywność aluminium (34 m/(Ω·mm²)), a S przekrój żyły w mm². Po przekształceniu otrzymujemy S = (2 × L × I) / (γ × ΔU).

Dla typowego garażu z oświetleniem LED, bramą elektryczną i gniazdem warsztatowym łączne zapotrzebowanie rzadko przekracza 4 kW, czyli około 18 A przy 230 V. Przy odległości 30 m minimalny przekrój aluminiowy, by utrzymać spadek poniżej 3%, wynosi właśnie 16 mm². Przy 50 m warto sięgnąć już po 25 mm², jeśli planujemy spawanie lub kompresor. Poniższa tabela zbiera najczęstsze warianty.

Wartość konduktywności aluminium jest prawie dwukrotnie niższa niż miedzi, dlatego przy aluminium trzeba stosować przekrój o dwa stopnie większy, by uzyskać identyczny spadek. Konsekwencją tej właściwości jest też większa masa własna kabla, co przekłada się na wyższe obciążenia mechaniczne haków i uchwytów odciągowych.

Zanim kupisz konkretny odcinek, zmierz przęsło linką murarską lub dalmierzem laserowym, dodając po 1,5 m zapasu na każdym końcu na wprowadzenie do budynku i wykonanie pętli serwisowej. Zbyt krótki kabel nie da się napiąć bez szkodliwego naprężenia, a nadmiar łatwo schować w formie łagodnego zwisu 1,5-2% długości przęsła.

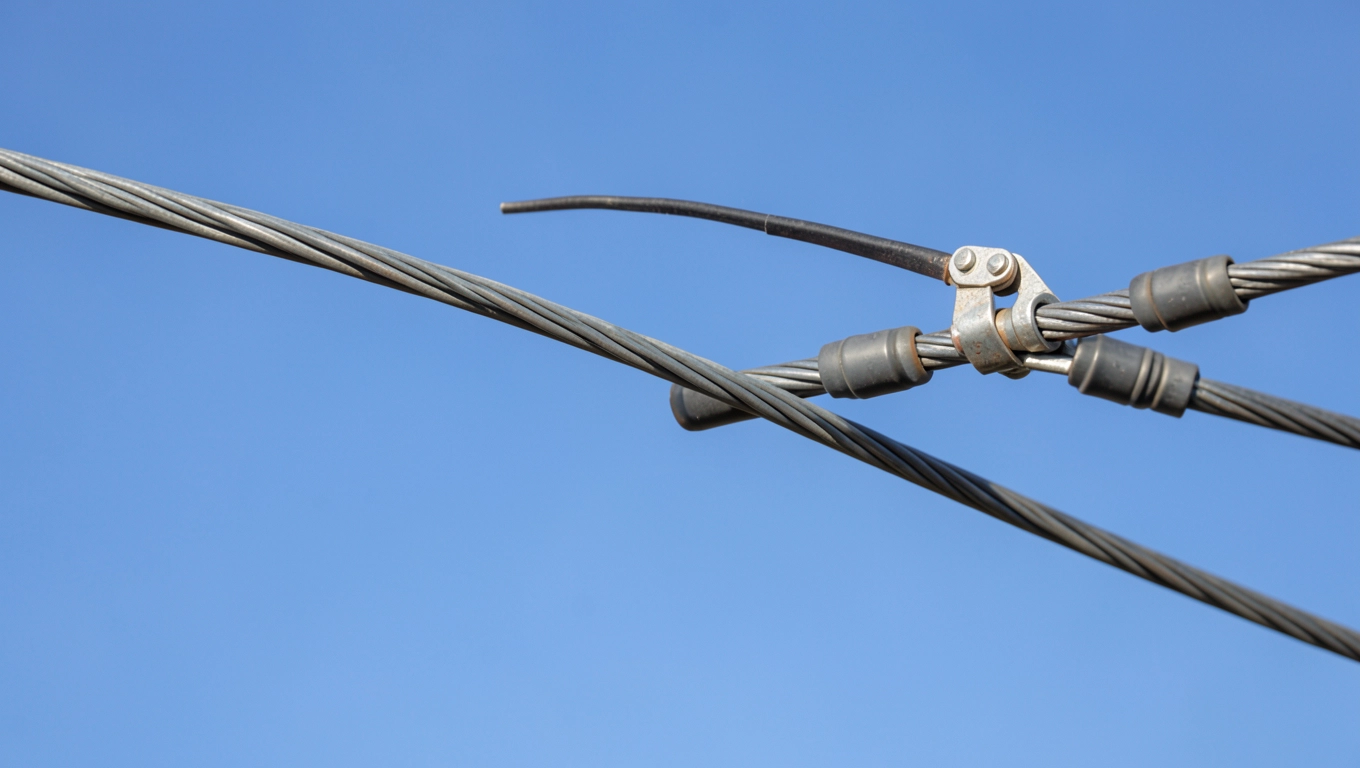

AsXSn 2x16, YKY czy linka nośna? Porównanie typów kabli

Na polskim rynku królują trzy rozwiązania: samonośny AsXSn (czasem oznaczany AsXSn), klasyczny YKY układany w powietrzu na linki nośnej oraz przewody gołe typu AFL na słupach. Każde z nich ma inną filozofię pracy i zupełnie inne wymagania montażowe, więc wybór powinien wynikać z długości trasy, warunków atmosferycznych oraz dostępnego budżetu.

Przewody gołe AFL i AL instaluje się wyłącznie na izolatorach szpulowych i wciąż wymagają dodatkowej linki nośnej lub własnego rdzenia stalowego. Ich zaletą jest niska cena metra, ale wady są poważne: brak izolacji podstawowej, większe odległości bezpieczeństwa od okien i balkonów, konieczność zachowania odstępów zgodnych z PN-E-05100. Dla garażu przydomowego ten wariant to raczej relikt niż rozsądna opcja.

Kiedy AsXSn nie wystarczy? Przy przęsłach powyżej 50 m, gdy rośnie masa własna i ugięcie, lepiej sięgnąć po AsXSn 2x25 lub zastosować podporę pośrednią. Drugim scenariuszem są tereny o silnych wiatrach (strefa I wg PN-EN 1991-1-4), gdzie ugięcie i drgania zmęczeniowe mogą uszkodzić izolację.

Linka nośna stalowa towarzyszy kablowi YKY i rozwiązuje problem masy własnej, ale komplikuje sam montaż. Potrzebne są ściągacze, zaciski linowe, dodatkowe uchwyty. W krótkich przęsłach do 30 m jej zastosowanie mija się z celem, bo AsXSn radzi sobie sam.

Wybór sprowadza się więc do prostej reguły: AsXSn do 50 m, YKY na linki powyżej 50 m lub gdy zależy nam na miedzi. AFL i AL tylko wtedy, gdy zakład energetyczny wymaga takiego rozwiązania ze względu na spójność sieci.

Montaż kabla napowietrznego krok po kroku od słupa do budynku

Samodzielny montaż kabla napowietrznego wymaga przynajmniej podstawowych uprawnień SEP do 1 kV. Nawet proste przęsło 20 m staje się niebezpieczne, jeśli nie wyłączysz zasilania i nie zastosujesz sprzętu ochronnego. Praca w pobliżu przewodów pod napięciem grozi śmiertelnym porażeniem.

Krok 1. Wyłączenie zasilania i pomiary. Na rozdzielni głównej wyłącz wyłącznik nadprądowy obwodu, z którego zasilany jest kabel, a następnie próbnikiem napięcia potwierdź brak potencjału. Zmierz przęsło, oznacz wysokość montażu uchwytów (minimum 3,5 m nad terenem dla przewodów izolowanych wg PN-HD 60364).

Krok 2. Montaż haków i uchwytów. W ścianie domu i garażu osadź śruby hakowe M12 lub haki płytowe w zależności od konstrukcji (cegła, beton, drewno). W betonie użyj kotew mechanicznych lub chemicznych, w drewnie śrub dwugwintowych z podkładką. Do uchwytu końcowego po stronie domu zostaw zapas kabla około 80 cm.

Krok 3. Zawieszenie kabla z właściwym zwisem. Rozwiń AsXSn z bębna, unikając gwałtownych wygięć. Przeciągnij przez uchwyt odciągowy na domu, napnij ręcznie i zamocuj po stronie garażu. Strzałka zwisu nie powinna przekraczać 2% długości przęsła, czyli dla 30 m to maksymalnie 60 cm. Nadmierne napięcie powoduje naprężenia mechaniczne, zbyt luźne zwiększa ugięcie podczas mrozu.

Krok 4. Przepust przez ścianę. Przewierć otwór poniżej haka pod kątem lekko w dół na zewnątrz, wsuń rurę ochronną PVC lub peszel, uszczelnij pianką lub silikonem odpornym na UV. Przepust chroni izolację przed uszkodzeniem mechanicznym i wilgocią.

Krok 5. Połączenie Al-Cu. W rozdzielni garażowej łączysz żyłę aluminiową z miedzianą wewnętrzną instalacją przez złączkę Al-Cu z pastą kontaktową. Pasta neutralizuje tlenek glinu, który tworzy się w ciągu kilku minut po zdjęciu izolacji i silnie obniża przewodność. Bez pasty złączka grzeje się już po kilku tygodniach.

Krok 6. Zabezpieczenie obwodu. W rozdzielni garażowej zamontuj wyłącznik nadprądowy B16 A (dobrany do przekroju 16 mm² aluminium) oraz wyłącznik różnicowoprądowy 30 mA. Układ ten chroni przed zwarciem i porażeniem, a jednocześnie spełnia wymóg normy PN-HD 60364-4-41. Na końcu zmierz rezystancję izolacji miernikiem (minimum 0,5 MΩ dla 230 V) i dopiero potem włącz napięcie.

Formalności i bezpieczeństwo przy instalacji napowietrznej

Przyłącze napowietrzne o napięciu do 1 kV i mocy poniżej 40 kW formalnie kwalifikuje się w Polsce jako przyłącze niskiego napięcia, co reguluje Rozporządzenie Ministra Gospodarki z 2007 r. w sprawie warunków technicznych, jakim powinny odpowiadać sieci elektroenergetyczne. W praktyce oznacza to obowiązek uzgodnienia projektu z zakładem energetycznym, jeśli długość przęsła przekracza 30 m albo trasa przebiega nad cudzą działką.

Zgłoszenie do operatora sieci dystrybucyjnej (OSD) obejmuje schemat trasy, przekrój kabla, lokalizację uchwytów i rodzaj zabezpieczeń. Bez tego dokumentu zakład może nakazać demontaż instalacji, a w razie awarii ubezpieczyciel odmówi wypłaty. Koszt projektu to zwykle 200-500 zł, a samo uzgodnienie trwa od dwóch tygodni do miesiąca.

Prace montażowe powinny wykonywać osoby z uprawnieniami SEP grupy 1 (eksploatacja) i grupy 2 (dozór) w zakresie urządzeń do 1 kV. Samodzielna instalacja bez uprawnień to nie tylko ryzyko wypadku, ale też potencjalna odpowiedzialność karna w przypadku porażenia osób postronnych. Elektryk z uprawnieniami wystawia protokół pomiarowy, który stanowi załącznik do dokumentacji u zakładu.

⚠️ Kiedy bezwzględnie wezwać elektryka? Przy przęsłach powyżej 30 m, obciążeniu przekraczającym 5 kW, braku projektu, a także gdy trasa krzyżuje się z ulicą, chodnikiem lub linią energetyczną średniego napięcia. W takich sytuacjach nawet drobny błąd w obliczeniach mechanicznych może skończyć się zerwaniem kabla i porażeniem przechodnia.

Najczęstsze błędy w instalacjach napowietrznych wynikają z pośpiechu i braku wiedzy o właściwościach aluminium. Oto siedem grzechów, które widywałem najczęściej podczas oględzin cudzych przyłączy:

• brak wyłącznika różnicowoprądowego 30 mA w garażu
• złączki Al-Cu bez pasty kontaktowej, co skutkuje grzaniem styku
• zwis poniżej 1,5% długości przęsła, czyli zbyt luźny kabel
• prowadzenie kabla bez przepustu przez ścianę, izolacja ociera się o tynk
• mocowanie uchwytów na kołkach rozporowych zamiast kotwach chemicznych
• połączenie aluminiowej żyły bezpośrednio pod zaciskiem miedzianym bez podkładki bimetalicznej
• brak rezerwy kabla przy uchwycie, uniemożliwiający serwis po kilku latach

Bezpieczeństwo użytkowania zaczyna się od detali. Zabezpieczenie różnicowoprądowe odcina zasilanie w ciągu 30 ms po pojawieniu się prądu upływowego, co dla człowieka oznacza różnicę między lekkim drżeniem a śmiertelnym porażeniem serca. Pasta kontaktowa w złączkach Al-Cu to z kolei reakcja chemiczna, która eliminuje warstwę tlenku glinu o grubości zaledwie kilku mikrometrów, ale decydującą o rezystancji styku.

Najczęstsze pytania dotyczące kabla napowietrznego

Czy potrzebna jest linka nośna przy AsXSn 2x16?

Nie, kabel AsXSn ma własny rdzeń nośny ze stali lub włókna syntetycznego, więc linka stalowa jest zbędna do 50 m. Powyżej tej długości warto rozważyć podporę pośrednią zamiast linki, bo masa własna rośnie szybciej niż wytrzymałość pojedynczego uchwytu.

Jak połączyć aluminium z miedzią w garażu?

Przez złączkę Al-Cu z wypełnieniem pastą kontaktową na bazie cynku. Pasta neutralizuje tlenek glinu i chroni styk przed ponownym utlenieniem. Zwykła złączka śrubowa bez podkładki bimetalicznej po kilku miesiącach zaczyna grzać się do temperatury, która topi izolację.

Jaki przekrój kabla przy 30 m do garażu?

Dla odbiorników do 4 kW bezpieczny przekrój aluminiowy to 16 mm², co daje spadek napięcia 2,6% przy 18 A. Jeśli planujesz spawarkę inwerterową (do 3,5 kW) i kompresor jednocześnie, sięgnij po 25 mm², by uniknąć migotania oświetlenia przy rozruchu silnika.

Czy do montażu kabla napowietrznego potrzebne pozwolenie?

Pozwolenie na budowę nie, ale zgłoszenie do zakładu energetycznego jest wymagane, jeśli przyłącze przekracza 30 m lub przebiega nad cudzą nieruchomością. Bez zgłoszenia instalacja jest nielegalna i ubezpieczyciel odmówi wypłaty w razie szkody.

Jak dobrać wyłącznik nadprądowy do AsXSn 2x16?

Dla przekroju 16 mm² aluminium dobiera się bezpiecznik B16 A lub C16 A. Charakterystyka B sprawdza się w obwodach bez dużych prądów rozruchowych, C lepiej toleruje silniki bram i kompresory. Zawsze sprawdź, czy wyłącznik jest dobrany do dopuszczalnego prądu długotrwałego kabla, a nie tylko do mocy odbiorów.

Co grozi za samodzielny montaż bez uprawnień?

Odpowiedzialność karna za narażenie na niebezpieczeństwo utraty życia (art. 163 Kodeksu karnego), odmowa wypłaty odszkodowania przez ubezpieczyciela oraz nakaz demontażu instalacji wydany przez nadzór budowlany. Uprawnienia SEP kosztują kilkaset złotych i chronią przed konsekwencjami znacznie poważniejszymi.

Ile kosztuje kompletny materiał na przyłącze 30 m?

Sam kabel AsXSn 2x16 to około 240 zł, dwa uchwyty odciągowe 30-50 zł, hak i śruby 20 zł, złączki Al-Cu z pastą 15 zł, rura przepustowa i drobnica 30 zł. Łącznie materiał zamyka się w kwocie 350-450 zł, a robocizna elektryka z uprawnieniami to dodatkowe 400-700 zł w zależności od regionu.

Czy AsXSn wytrzyma silny wiatr?

Tak, pod warunkiem właściwego zwisu i solidnego mocowania. AsXSn jest projektowany na strefy wiatrowe I i II wg PN-EN 1991-1-4, czyli do 30 m/s. W strefie III (górskie rejony Podhala, Wybrzeże) warto skrócić przęsło do 30 m i zwiększyć liczbę podpór.

Źródła i normy: PN-HD 60364 (Instalacje elektryczne niskiego napięcia), PN-E-05100 (Elektroenergetyczne linie napowietrzne), PN-EN 1991-1-4 (Oddziaływanie wiatru), Rozporządzenie Ministra Gospodarki z 4 listopada 2007 r. (Dz.U. 2007 nr 224 poz. 1623), Rozporządzenie Ministra Infrastruktury i Budownictwa z 12 kwietnia 2002 r. (Dz.U. 2002 nr 75 poz. 690 ze zm.). Strona informacyjna: gov.pl/web/energia.
