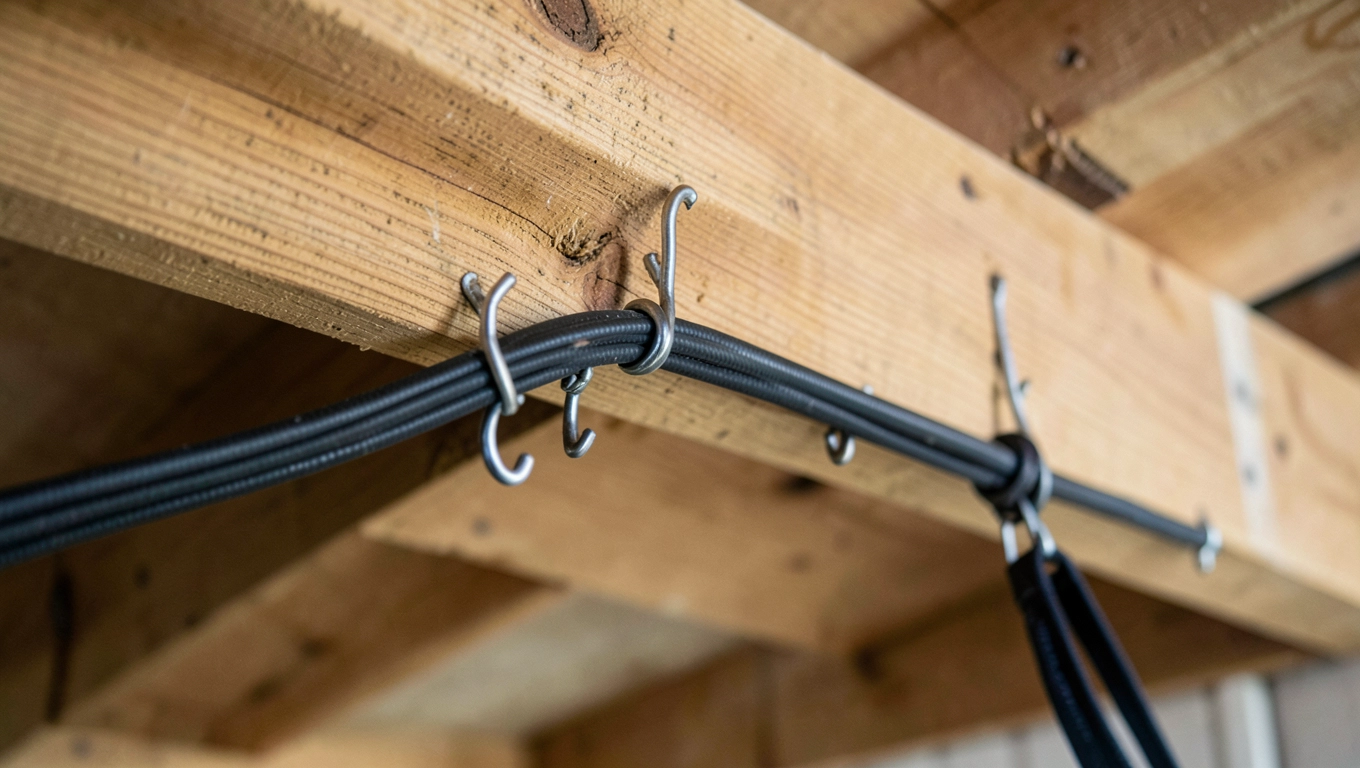

Jak podwiesić kabel elektryczny – sprawdzone sposoby mocowania

Luźny kabel biegnący po podłodze to tykająca bomba. Wystarczy przetarcie izolacji o kant mebla, jedno mocniejsze szarpnięcie odkurzaczem albo skok temperatury przy przeciążeniu, żeby zaczął iskrzyć lub grzać się w miejscu, którego nikt nie sprawdza. Prawidłowe podwieszenie kabla elektrycznego usuwa ten problem u źródła: odciąża żyły wewnętrzne, chroni powłokę przed ścieraniem i utrzymuje przewód z dala od wody, dziecięcych rąk oraz ruchomych części maszyn. Poniżej znajdziesz kompletny przewodnik, który łączy normy instalacyjne PN-HD 60364 i IEC 61537 z praktyką warsztatową, dzięki czemu dobierzesz właściwy uchwyt, rozstaw i technikę montażu do konkretnego podłoża.

• Mocowanie kabli do ściany bez wiercenia
• Uchwyty do kabli elektrycznych dobór i średnice
• Montaż kabla na ścianie krok po kroku
• Najczęstsze błędy przy podwieszaniu przewodów

Mocowanie kabli do ściany bez wiercenia

Kiedy ściana to gładki tynk, szkło, płytka ceramiczna albo meblowa płyta laminowana, wiertarka często wyrządza więcej szkody niż pożytku. W takich przypadkach najlepiej sprawdzają się trzy rozwiązania: podstawki samoprzylepne z warstwą kleju akrylowego 3M VHB, klipsy krawędziowe wpinane w blat lub półkę oraz opaski zaciskowe mocowane do listwy przypodłogowej.

Mechanizm trzymania opiera się tu na adhezji kontaktowej. Taśma VHB tworzy wiązania van der Waalsa z mikroskopijnymi nierównościami podłoża, dzięki czemu już po 24 godzinach od aplikacji uchwyt utrzymuje od 0,4 do 1,2 kg, czyli typowy kabel sieciowy Cat6, zasilający laptop albo łańcuch LED. Kluczowe jest odtłuszczenie powierzchni alkoholem izopropylowym i dociśnięcie podstawki siłą około 20 N przez minimum 10 sekund. Bez tego kroku klej „siedzi" tylko na warstwie kurzu.

Na chropowatym betonie lepiej sprawdzają się uchwyty wbijane z hartowanym gwoździem o średnicy 2,5 mm. Trzymają się dzięki temu, że gwóźdź klinuje się w mikropęknięciach podłoża, a kształt łba rozkłada siłę wyrywającą na większą powierzchnię niż klasyczna opaska. Nośność pojedynczego uchwytu sięga 3 kg, więc bez problemu utrzyma przewód YDYp 3×2,5 mm² ważący około 130 g na metr.

W garażach i warsztatach najczęściej wybiera się klipsy krawędziowe wpinane w perforowane profile regałów albo w krawędź blatu roboczego. Działają jak zacisk sprężynowy: stalowy języzek dociska kabel od góry, a sam klips trzyma się krawędzi dzięki rozpórce. Montaż trwa sekundy, a demontaż nie wymaga narzędzi, co ułatwia reorganizację stanowiska.

Łącząc kilka metod, warto pamiętać o fizyce ruchu. Kabel zasilający kuchenkę mikrofalową po podłączeniu i odłączeniu zmienia pozycję o 5-15 mm. Gdybyś zamocował go wyłącznie podstawkami samoprzylepnymi co 40 cm, te skrajne odkształcałyby się cyklicznie i po pół roku odpadły. Rozwiązaniem jest tak zwana zasada podwójnego mocowania: uchwyt pewny (kołek, wkręt) na początku i końcu trasy oraz podstawki elastyczne pomiędzy nimi, które absorbują drgania.

Uchwyty do kabli elektrycznych dobór i średnice

Podstawowa zasada brzmi: średnica wewnętrzna uchwytu powinna być o 1 mm większa niż średnica zewnętrzna kabla. Dlaczego akurat 1 mm? Tyle potrzeba, żeby przewód wszedł bez użycia siły, ale jednocześnie nie wypadł pod wpływem grawitacji i wibracji. Zbyt ciasny uchwyt ściska izolację, powodując mikrootarcia, które po dwóch, trzech latach użytkowania prowadzą do przebicia.

Tabela doboru uchwytu do średnicy kabla

W instalacjach ppożowych wymagana jest certyfikacja E30 lub E90, oznaczająca, że kabel zachowuje funkcjonalność przez odpowiednio 30 lub 90 minut w warunkach pożaru. Uchwyty UDF i UEF wykonane ze stali ocynkowanej ogniowo spełniają tę normę, ponieważ ich temperatura topnienia przekracza 800°C, a konstrukcja nie odkształca się poniżej 700°C. Standardowe uchwyty z tworzywa zaczynają mięknąć już przy 80°C.

Porównanie materiałów uchwytów

Na ścianach zewnętrznych i balkonach unikaj uchwytów z polipropylenu bez dodatku stabilizatora UV. Po pierwszym sezonie zimowym materiał robi się kruchy i pęka przy próbie zdjęcia kabla, nawet jeśli wizualnie wygląda dobrze. Poliamid PA66 z domieszką sadzy technicznej wytrzymuje dekadę, ponieważ sadza pochłania promieniowanie UV i przekształca je w ciepło zamiast w reakcje chemiczne rozkładające łańcuchy polimeru.

Kable płaskie, popularne w listwach zasilających i taśmach LED, wymagają uchwytów o przekroju owalnym lub prostokątnym. Standardowy okrągły klips zaciska je nierównomiernie: krawędzie kabla są ściskane, a środek pozostaje luźny, co prowadzi do punktowego naprężenia izolacji. W sprzedaży dostępne są uchwyty oznaczone symbolem FLAT lub owalnym przekrojem, np. 6×4 mm, 8×5 mm.

Montaż kabla na ścianie krok po kroku

Zanim włączysz wiertarkę, wyznacz trasę kabla i oznacz ją ołówkiem traserskim co 30-40 cm. Taki rozstaw nie jest przypadkowy: norma PN-HD 60364 zaleca, żeby odległość między punktami podparcia nie przekraczała 0,4 m dla kabli do 10 mm średnicy i 0,5 m dla grubszych przewodów. W instalacjach ppożowych rozstaw zmniejsza się do 30 cm, ponieważ w wysokiej temperaturze metalowe uchwyty rozszerzają się i kabel może się przesunąć.

Montaż na betonie i cegle pełnej

1. Nawierć otwór wiertłem 6 mm na głębokość 35 mm. Tyle wystarcza dla kołka rozporowego 6×30.
2. Wciśnij kołek polietylenowy do otworu, aż zrówna się z powierzchnią ściany.
3. Przyłóż uchwyt i wkręć wkręt 4×40 mm do oporu. Moment dokręcania około 3 Nm.
4. Wsuń kabel do uchwytu i zamknij zatrzask lub dokręć opaskę.

Na betonie zbrojonym lepiej używać kołków metalowych typu Molly lub kotew wklejanych na żywicy chemicznej. Klasyczny kołek plastikowy przy nawierceniu w stal zbrojeniową pęka i nie trzyma. Kotwa chemiczna rozkłada obciążenie na 8-10 cm betonu, dzięki czemu nośność wzrasta do 50-80 kg na punkt.

Montaż na kartonie-gipsie

1. Zaznacz trasę wyłącznie w miejscach, gdzie za płytą znajduje się profil stalowy CW lub UW. Bez niego kołek wkręcany w sam karton-gips utrzyma maksymalnie 5 kg.
2. Wywierć otwór wiertłem 8 mm, przechodząc przez płytę i stalowy profil o grubości 0,5-0,6 mm.
3. Użyj śruby z podkładką sprężystą i wkręć ją przez profil. Podkładka rozkłada siłę docisku, więc płyta nie pęka.
4. Dla kabli poniżej 0,5 kg/m alternatywą są kołki ślimakowe (driva) z nylonu, które wkręca się bez wiertarki, śrubokrętem krzyżakowym.

W suchej zabudowie z karton-gipsu kluczowe jest znalezienie profili. Magnes neodymowy przyłożony do ściany wyraźnie „kliknie" w miejscu, gdzie biegnie stalowy słupek. Standardowy rozstaw profili to 60 cm, więc szukając co krok, trafisz przynajmniej na co trzeci punkt mocowania. Na pozostałych odcinkach trasy użyj podstawek samoprzylepnych, które na gładkim kartonie-gipsie trzymają się doskonale.

Montaż na suficie

1. Sprawdź, czy strop to beton, drewno czy podwieszana konstrukcja z płyt g-k. W każdym przypadku obciążenie działa inaczej: beton i drewno przenoszą siły ściskające, a g-k wymaga kotwienia w profilu CD.
2. W betonie stropowym użyj kołków sprężynowych (motylkowych) 6×40 mm. Skrzydełka rozkładają się w pustce stropowej i utrzymują do 12 kg.
3. Na drewnie stosuj wkręty z łbem sześciokątnym 6×50 mm, wkręcone prostopadle do włókien. Wkręt wzdłuż włókien trzyma słabiej o 40% niż prostopadle.
4. W podwieszanym suficie g-k prowadź kabel przez otwór wycięty w płycie, a uchwyt mocuj do profilu CD wieszakiem ES 60/75.

Podwieszając kabel na suficie, pamiętaj o kierunku trasy. Przewód biegnący prostopadle do profili CD możesz mocować co 50 cm. Równolegle do profili warto skrócić rozstaw do 30 cm, bo grawitacja działa na kabel przez cały czas, a w punkcie mocowania powstaje naprężenie ścinające. Im dłuższy odcinek między podparciami, tym większa siła działa na skrajne uchwyty.

Narzędzia, które przyspieszą pracę

• Wiertarko-wkrętarka akumulatorowa 18 V z momentem obrotowym minimum 25 Nm. Modele z udarem mechanicznym radzą sobie z betonem B25 bez przebijaka.
• Wiertła widiowe 6, 8 i 10 mm z końcówką z węglika spiekanego. Tępe wiertło grzeje beton i pęka po 20 otworach zamiast 200.
• Poziomica laserowa 360° ustawiona na linię 1,2 m od podłogi. Dzięki niej trasa kabla będzie idealnie prosta bez sznurka i kredy.
• Wycinarka otworów 68 mm do puszek podtynkowych, jeśli prowadzisz kabel do gniazda.
• Rękawice antyprzecięciowe i okulary ochronne. Drut miedziany w kablu po przecięciu nożem potrafi wbić się w palec jak igła.

Najczęstsze błędy przy podwieszaniu przewodów

Zbyt ciasne uchwyty to plaga polskich instalacji domowych. Monter widzi, że kabel „lata" w uchwycie, dobiera więc mniejszy, żeby ciasno go trzymał. Po roku izolacja PVC pod wpływem cyklicznego ściskania mikroskopijnie pęka, a wilgoć wnika do żył. Efekt: przebicie, różnicówka wybija, a właściciel szuka przyczyny tygodniami.

Brak odstępu od rur wodnych i grzewczych to kolejny grzech. Kabel zasilający poprowadzony tuż obok rury c.o. nagrzewa się do 45-55°C, gdy rura ma 70°C. Polimerowa izolacja w takiej temperaturze starzeje się trzy razy szybciej niż w 20°C. Norma PN-HD 60364 mówi o minimalnym odstępie 100 mm od rur z gorącą wodą i parą. Jeśli nie da się zachować odstępu, kabel prowadź w izolacji termicznej z wełny mineralnej o grubości 20 mm.

Mocowanie na niewłaściwym podłożu to trzecia kategoria błędów. Uchwyt przybity do tynku gipsowego bez kołka rozporowego trzyma kilka dni, potem gips kruszeje pod obciążeniem. Uchwyt samoprzylepny na ścianie malowanej lateksową farbą z matową strukturą trzyma wyłącznie do pierwszego mocnego szarpnięcia, bo powierzchnia lateksu ma zbyt niską energię powierzchniową. Rozwiązanie: albo wiercić z kołkiem, albo zeskrobać farbę i nakleić podstawkę na surowy tynk.

Brak dylatacji przy narożnikach wewnętrznych powoduje, że kabel pracujący termicznie (każdy kabel pod obciążeniem grzeje się i rozszerza) opiera się o krawędź ściany. Po kilku latach powłoka jest starta do żyły. Rozwiązaniem jest wygięcie kabla w łagodny łuk o promieniu co najmniej 5-krotności jego średnicy przy każdym narożniku. Dla kabla 10 mm to łuk o promieniu 50 mm.

Mieszanie kabli sygnałowych i energetycznych w jednym uchwycie to grzech instalacyjny numer jeden. Kabel HDMI lub sieciowy Cat6 biegnący obok przewodu YDY 3×2,5 mm² zbiera zakłócenia elektromagnetyczne 50 Hz, które degradują sygnał cyfrowy. Normy mówią o minimalnym odstępie 200 mm albo o fizycznej separacji przegrodą metalową uziemioną. W praktyce domowej wystarczy prowadzić obie trasy pod kątem prostym i nigdy równolegle na długości powyżej 1,5 m.

Ostatnia pułapka to brak rezerwy kabla przy gniazdkach i puszkach. Standardowo zostawia się 15 cm luźnego przewodu, żeby po uszkodzeniu końcówki można było ją ponownie zarobić bez wymiany całej trasy. Monterzy, którzy tną kabel na styk, skazują właściciela na kucie ściany za 5-10 lat, gdy zacisk się poluzuje.

Checklista przed rozpoczęciem montażu

• Zmierz średnicę zewnętrzną kabla suwmiarką w najgrubszym miejscu, wliczając wystające oznaczenia.
• Dobierz uchwyt o średnicy wewnętrznej o 1 mm większej od kabla.
• Sprawdź, czy podłoże wymaga kołka rozporowego, kotwy chemicznej, czy wystarczy podstawka samoprzylepna.
• Wyznacz trasę z odstępami co 30 cm dla instalacji ppoż. lub co 40 cm dla zwykłych obwodów.
• Przygotuj narzędzia: wiertarko-wkrętarkę, wiertła, poziomicę, ołówek traserski, rękawice, okulary.
• Odłącz napięcie w rozdzielni i sprawdź próbnikiem, czy kabel rzeczywiście jest bezpotencjałowy. Śruby w rozdzielni bywają poluzowane i obwód zostaje pod napięciem nawet po wyłączeniu.

Wzór na liczbę uchwytów

Aby policzyć zapotrzebowanie, podziel długość trasy w centymetrach przez wybrany rozstaw. Dla 10 m kabla prowadzonego co 40 cm potrzebujesz 1000 / 40 = 25 uchwytów, plus jeden na początek i jeden na koniec, czyli 27 sztuk. Warto zaokrąglić w górę do 30, żeby mieć zapas na błędy pomiarowe i uszkodzenia podczas montażu.

Wybór metody mocowania nie jest kwestią estetyki, lecz obliczenia sił działających na kabel. Grawitacja, wibracje, cykliczne nagrzewanie i chłodzenie, przypadkowe szarpnięcia przy sprzątaniu. Każdy z tych czynników działa w określonym kierunku i z określoną częstotliwością. Uchwyt, który trzyma kabel w spoczynku, musi utrzymać go także w ruchu. Dobranie właściwego systemu mocowania to inwestycja na 15-25 lat, czyli typowy czas eksploatacji kabla YDY w instalacji domowej.

Źródła i normy

• PN-HD 60364 normy instalacji elektrycznych niskiego napięcia, w tym wymagania dla mocowania kabli.
• IEC 61537 systemy korytek kablowych i uchwyty do prowadzenia przewodów.
• Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm.).
• Instrukcje producentów systemów mocowań kablowych zgodne z aprobatami technicznymi ITB.
