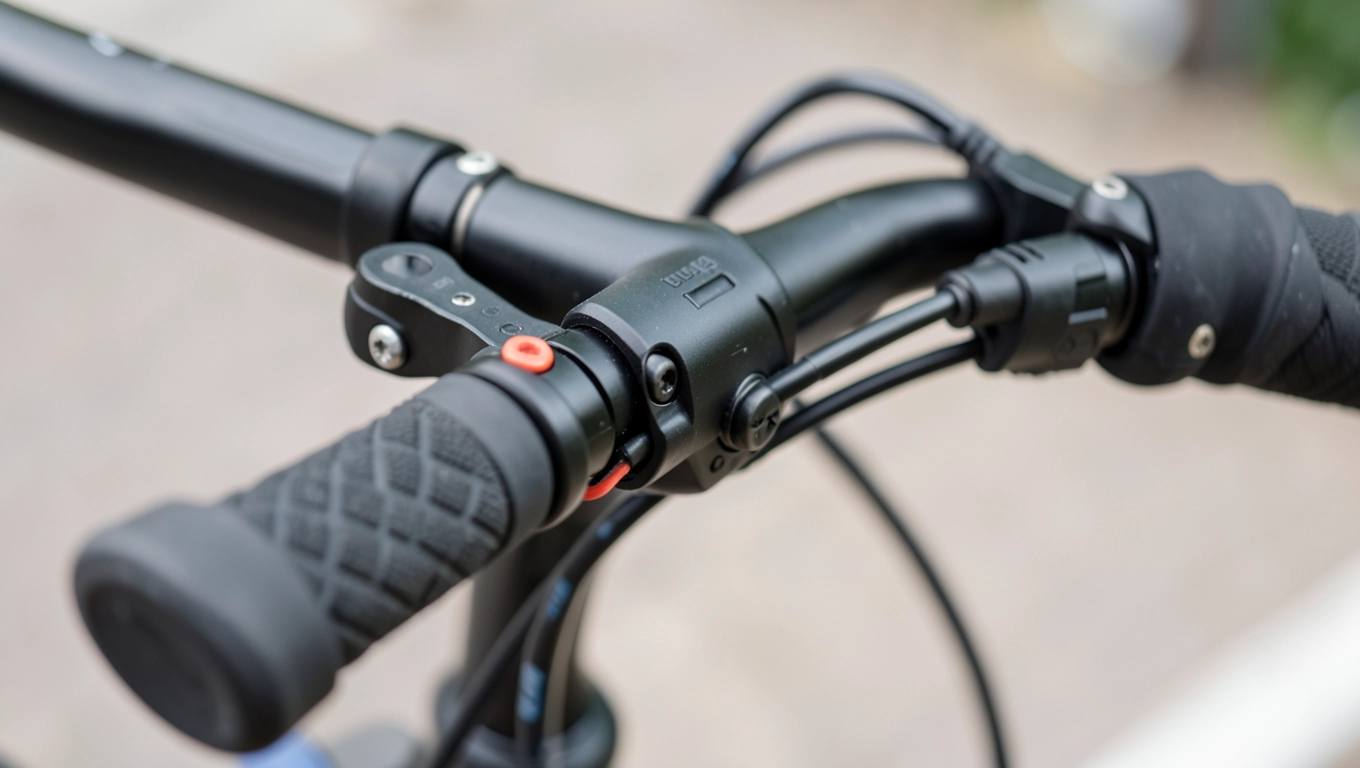

Jak zamontować manetkę gazu w rowerze elektrycznym

Narzędzia i materiały potrzebne do montażu manetki

Każdego, kto pierwszy raz sięga po manetkę gazu do roweru elektrycznego, najbardziej stresuje pytanie: „Czy dam radę to poskładać sam?". Odpowiedź brzmi: tak, pod warunkiem że przygotujesz odpowiednie narzędzia, zanim odkręcisz pierwszą śrubę. Klucz do spokojnego montażu to nie talent ani doświadczenie, tylko właśnie porządny zestaw, który leży pod ręką, gdy pojawia się problem z polaryzacją albo z zaciętym gripem.

• Narzędzia i materiały potrzebne do montażu manetki
• Schemat podłączenia manetki do sterownika Bafang i KT
• Najczęstsze problemy z manetką gazu i jak je naprawić

Potrzebujesz śrubokręta krzyżakowego (PH2) do odkręcenia klocków hamulcowych lub osłony sterownika, nożyc do kabli, taśmy izolacyjnej, klucza imbusowego 4 mm oraz kilku pasków zaciskowych. Stojak serwisowy (od około 150 zł) nie jest obowiązkowy, ale od razu poprawia komfort pracy, bo rower stoi stabilnie i obie ręce są wolne.

Multimetr za jakieś 50-80 zł to wydatek, który zwraca się już przy pierwszej pomyłce z kablem. Potrafi zmierzyć napięcie sygnałowe (zazwyczaj 1-4 V na drucie sygnałowym), sprawdzić ciągłość przewodu oraz wychwycić brak masy. Klucz dynamometryczny w zupełności wystarczy mały, model do 10 Nm, bo przy manetce napięcie śrub trzeba trzymać w naprawdę wąskim oknie 3-4 Nm. Dokręcenie „na dwa palce" bez narzędzia to jedna z najczęstszych przyczyn pękniętych obejm i poluzowanych gripów po kilku kilometrach.

Zanim zaczniesz, odłącz baterię. To jedna tych rad, które brzmią banalnie, a jednak co tydzień ktoś w warsztacie wspomina krótki błysk i spalony sterownik. Akumulator odłączony, manetka bez zasilania, Ty bezpieczny. Tak wygląda pierwszy krok profesjonalnego montażu.

Schemat podłączenia manetki do sterownika Bafang i KT

Serce każdej instalacji to trzy przewody, które muszą trafić do odpowiednich pinów w kostce sterownika. Czerwony to plus 5 V, czarny to masa (GND), a trzeci, w kolorze zielonym, żółtym albo białym, niesie sygnał z czujnika Halla w granicach 1-4 V. Bez tego trzeciego drutu manetka jest martwa, silnik stoi, a Ty stoisz ze śrubokrętem w dłoni.

Zanim podłączysz cokolwiek, sprawdź etykietę na sterowniku. Znajdziesz tam napięcie nominalne: 24 V, 36 V albo 48 V. Napięcia sygnałowe tych systemów nie są ze sobą kompatybilne, mimo że sam sygnał analogowy wygląda podobnie. Manetka projektowana pod 36 V podłączona do sterownika 48 V może działać, ale skróci żywotność potencjometru albo czujnika Halla o połowę. Kompatybilność manetki ze sterownikiem to kwestia napięcia zasilania logiki, nie wyłącznie wtyczki.

Rodzaje wtyczek: Julet, JST i SM

W rowerach z napędami BBS02, BBSHD oraz większości sterowników KT Kunteng spotkasz głównie okrągłe wtyczki Julet z trzema pinami. W zestawach budżetowych częściej trafia się wtyk JST 3-pin, z cieńszymi przewodami i mniejszymi końcówkami. System SM (starbucks mark, nie mylić z siecią kawiarni) to mniej popularna odmiana ze złączem wsuwanym, spotykana w tańszych konwersjach. Każda z tych wtyczek ma blokadę mechaniczną, ale tylko Julet daje pewne kliknięcie, po którym wiesz, że kabel siedzi.

ASCII schemat pinów wygląda tak:

      Wtyczka manetki (widok od strony pinów)
      ---------------------------------------
      |  [1] Czerwony  (+5V)               |
      |  [2] Czarny    (GND)               |
      |  [3] Zielony   (SYGNAŁ 1-4V)       |
      ---------------------------------------

      Wtyczka sterownika (pasujące piny)
      ---------------------------------------
      |  [1] +5V out                         |
      |  [2] GND                             |
      |  [3] THR (throttle input)            |
      ---------------------------------------

Krok po kroku: montaż od A do Z

Krok 1. Odłącz baterię. Pierwszy i najważniejszy. Zdejmij kluczyk, wyciągnij wkładkę lub odłącz dedykowany przewód. Poświęć na to 30 sekund, które mogą uratować sterownik za 300 zł.

Krok 2. Zdejmij grip kierownicy. Trik mechaników serwisowych: wciśnij pod gumę kilka kropel wody z płynem do naczyń albo spryskaj WD-40. Po 2-3 minutach grip zsuwa się palcami, bez dłutowania. Czas: około 5 minut.

Krok 3. Ustal pozycję manetki. Zasada kąta 90° do kierownicy oznacza, że oś obrotu manetki stoi prostopadle do osi koła. Trigger montuje się pod kąt 30-45° tak, aby kciuk spoczywał na nim naturalnie bez zginania nadgarstka.

Krok 4. Montaż mechaniczny. Wsuń manetkę na rurkę kierownicy, dokręć obejmę momentem 3-4 Nm. Przykręcenie „na oko" najczęściej kończy się ześlizgnięciem się manetki przy gwałtownym ruszaniu. Klucz dynamometryczny eliminuje to ryzyko.

Krok 5. Identyfikacja przewodów multimetrem. Przy odłączonej baterii zmierz rezystancję między czarnym a zielonym przewodem. Powinna wynosić od 0,8 do 2,5 kΩ, co potwierdza obecność potencjometru lub czujnika Halla. Wartości poniżej 0,1 kΩ oznaczają zwarcie.

Krok 6. Podłączenie plug-and-play. Jeśli wtyczka pasuje do gniazda, po prostu ją wciśnij. W systemach Julet usłyszysz charakterystyczne kliknięcie. W systemach JST sprawdź delikatnym pociągnięciem, czy kabel trzyma się pewnie.

Krok 7. Izolacja i organizacja kabli. Owij taśmą izolacyjną każde miejsce, gdzie kabel narażony jest na przetarcie o ramę. Wiązkę poprowadź wzdłuż linki hamulcowej i przymocuj paskami zaciskowymi co 15 cm. Dzięki temu unikasz wibracji, które po kilkuset kilometrach przetrą osłonę.

Krok 8. Test diagnostyczny. Podłącz baterię, włącz sterownik, ale nie siadaj na rower. Pokręć manetkę przy uniesionym tylnym kole. Koło powinno ruszyć płynnie, bez szarpania, z pełnym zakresem od zera do maksimum.

Najczęstsze problemy z manetką gazu i jak je naprawić

Montujesz starannie, testujesz zgodnie z instrukcją, a mimo to coś nie działa. To zupełnie normalne, bo drobne odchylenia napięcia, polaryzacji albo jakości lutu potrafią dać o sobie znać dopiero pod obciążeniem. Kluczem jest systematyczne wykluczanie kolejnych przyczyn, nie losowa wymiana podzespołów.

Jak zmierzyć napięcie sygnałowe krok po kroku

Ustaw multimetr na zakres 20 V DC, czerwony przewód do pinu sygnałowego, czarny do masy. Przy manetce w pozycji spoczynkowej odczyt powinien wynosić około 1,0 V. Przy pełnym wciśnięciu wskaźnik podskoczy do 4,0-4,2 V. Brak jakiejkolwiek zmiany napięcia oznacza uszkodzony czujnik wewnątrz obudowy, a nie przerwany kabel, jak zwykle zakłada początkujący.

⚠️ Uwaga na gwarancję. Samodzielny montaż manetki może unieważnić gwarancję na napęd. Przed rozpoczęciem sprawdź warunki producenta, a przy napędach BBS02 objętych 18-miesięczną ochroną dokumentację serwisową odłóż w bezpieczne miejsce.

Checklista przed pierwszą jazdą

• Bateria odłączana minimum 30 sekund przed pierwszym uruchomieniem
• Wszystkie wtyczki osadzone z wyczuwalnym kliknięciem
• Kabelki poprowadzone z dala od ruchomych elementów (łańcuch, hamulce)
• Obejma manetki dokręcona momentomierzem do 3-4 Nm
• Test na stojaku: pełny zakres obrotów bez szarpania
• Test hamulców: manetka puszczona, hamulec wciśnięty, koło nie kręci się
• Brak obcego zapachu z okolic sterownika (oznaka przegrzania)
• Prawidłowy powrót sprężyny manetki do pozycji spoczynkowej
• Śruby chowane lub zabezpieczone przed korozją śrubową
• Wpis daty montażu do dokumentacji roweru

Kiedy oddać rower do serwisu

Jeśli po sprawdzeniu powyższej listy objaw utrzymuje się, albo gdy sterownik zgłasza kod błędu (w systemach KT migające diody 1-4), czas oddać sprzęt fachowcom. Kod błędu 3 w sterownikach Kunteng oznacza najczęściej właśnie usterkę w obwodzie manetki, ale równie dobrze uszkodzony mostek H w samym sterowniku. Bez oscyloskopu albo zaawansowanego testera nie rozróżnisz tych dwóch przyczyn samodzielnie.

? Pro tip. W Polsce homologowany rower typu pedelec prawnie ogranicza prędkość wspomagania do 25 km/h. Manetka gazu w takim rowerze działa tylko do limitu 6 km/h, zgodnie z normą EN 15194. Jazda z manetką bez pedałowania powyżej tej wartości na drodze publicznej traktowana jest jako jazda pojazdem mechanicznym bez homologacji, co zmienia klasyfikację ubezpieczeniową Twojej polisy OC.

Bezpieczeństwo przede wszystkim

Nie pracuj przy temperaturze poniżej 5°C. W niskich temperaturach tworzywo obudowy manetki staje się kruche, a izolacja PVC twardnieje i pęka przy zginaniu. Izopropanol do czyszczenia styków używaj z dala od otwartego ognia, bo pary są wysoce łatwopalne. Po każdej interwencji w wiązkę kablową sprawdź ciągłość masy między ramą a sterownikiem. Brak masy objawia się w najmniej oczekiwanym momencie, na przykład przy przejeździe przez kałużę, kiedy wilgoć mostkuje przerwane połączenie i resetuje sterownik w trakcie jazdy.

Czy wiesz, że potencjometr w tanich manetkach (cena poniżej 50 zł) zużywa się dwukrotnie szybciej niż czujnik Halla w wersjach droższych? Dzieje się tak, ponieważ ślizgacz grafitowy ściera się fizycznie przy każdym obrocie, a czujnik Halla mierzy pole magnetyczne bez kontaktu mechanicznego.

Źródła i normy

Informacje oparte na dokumentacji technicznej systemów BBS02, normie EN 15194 dotyczącej rowerów z wspomaganiem elektrycznym oraz specyfikacjach sterowników KT Kunteng serii 6/12 mosfet. Dane pomiarowe momentów dokręcania zgodne z zaleceniami producentów komponentów rowerowych oraz normą ISO 4210 dla rowerów mechanicznych. Bieżąca aktualizacja artykułu: listopad 2024.

Manetka gazu to nie jest czarna magia, tylko trzy przewody i dwanaście minut z kluczem dynamometrycznym, pod warunkiem, że wiesz, który kabel jest który. Kiedy już zrozumiesz schemat i różnicę między wtyczką Julet a JST, reszta montażu staje się mechaniczną rutyną, z którą poradzisz sobie sam, bez oddawania roweru do serwisu i płacenia za robociznę, którą przecież sam potrafisz wykonać.
