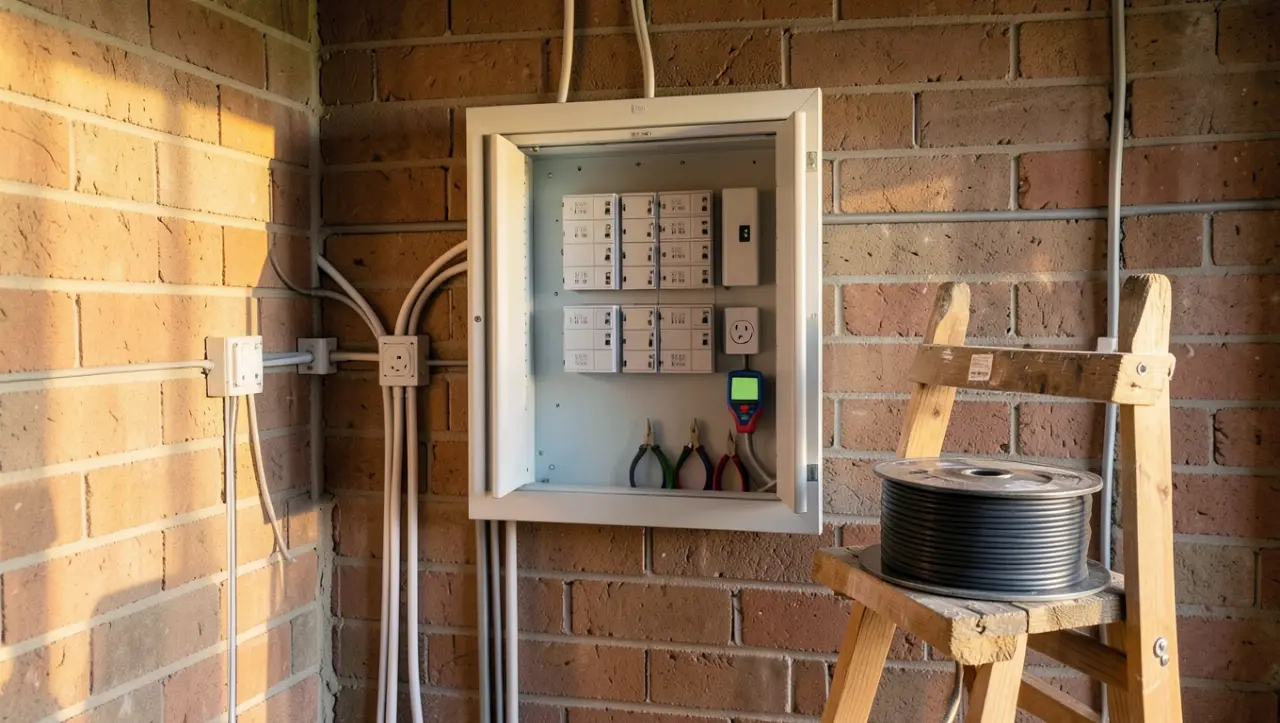

Jak wykonać instalację elektryczną w domu jednorodzinnym

Instalację elektryczną w domu jednorodzinnym wykonuje się w sześciu etapach: projekt z określeniem mocy i obwodów, trasowanie w stanie surowym, ułożenie przewodów i puszek, montaż rozdzielnicy z zabezpieczeniami, biały montaż osprzętu oraz pomiary odbiorcze. Przewody układa się po wykonaniu konstrukcji i dachu, a przed tynkami, bo później każda zmiana trasy oznacza kucie. Inwestor może sam wykuć bruzdy i ułożyć przewody według projektu, ale rozdzielnicę, podłączenia i pomiary wykonuje elektryk z uprawnieniami.

• Od czego zacząć elektrykę w domu?
• Jakie są etapy wykonania instalacji elektrycznej w domu?
• Jaki jest najprostszy schemat domowej instalacji elektrycznej?
• Co możesz zrobić sam, a co musi zrobić elektryk?
• Ile obwodów potrzebuje dom jednorodzinny?
• Jakie przewody do gniazd, oświetlenia i płyty indukcyjnej?
• Jak układać przewody w ścianach i podłodze?
• Gdzie rozmieścić gniazdka i włączniki?
• Jak dobrać rozdzielnicę i zabezpieczenia?
• Jak wygląda odbiór i pomiary instalacji elektrycznej?
• Ile kosztuje zrobienie instalacji elektrycznej w domu jednorodzinnym?
• Najczęstsze błędy przy wykonaniu instalacji elektrycznej
• Lista kontrolna przed tynkami

Od czego zacząć elektrykę w domu?

Elektrykę w domu zaczyna się od dwóch dokumentów: warunków przyłączenia wydanych przez zakład energetyczny i projektu instalacji, do którego potrzebny jest przynajmniej szkic umeblowania każdego pomieszczenia. Bez nich nie wiadomo, ile mocy zamówić, ile obwodów zaplanować ani gdzie wyprowadzić gniazda.

Warunki przyłączenia i moc przyłączeniowa

Wniosek o warunki przyłączenia składa się w zakładzie energetycznym i trzeba w nim podać moc przyłączeniową. Według poradnika MG Projekt o przyłączu i montażu instalacji dla domu jednorodzinnego przyjmuje się zwykle 10-15 kW, a największy chwilowy pobór mają urządzenia grzewcze: ogrzewanie podłogowe, grzejniki ścienne, kuchnia elektryczna i przepływowe ogrzewacze wody. Moc konkretnych urządzeń sprawdzisz na tabliczkach znamionowych lub w katalogu producenta.

Ten sam poradnik podaje, że warunki przyłączenia są ważne 2 lata od wydania, a na wykonanie przyłącza czeka się zwykle od jednego do sześciu miesięcy. Zakład energetyczny wykonuje przyłącze do granicy działki, zakończone złączem kablowym (skrzynką ZK) z licznikiem i głównymi zabezpieczeniami; osprzęt w złączu należy do dostawcy prądu. Wewnętrzna linia zasilająca (WLZ) od złącza do budynku i cała instalacja w domu są po stronie inwestora. Jeśli planujesz ogrzewanie elektryczne, na przykład panele na ogrzewanie podłogowe elektryczne, uwzględnij je w mocy już we wniosku.

Projekt instalacji i plan umeblowania

Projekt określa moc przyłączeniową, liczbę obwodów, położenie gniazd, punktów świetlnych i rozdzielnicy oraz trasy kabli. Żeby był trafny, potrzebujesz decyzji z etapu urządzania wnętrz: gdzie stanie łóżko, szafki nocne, lodówka, płyta, zlew, telewizor i biurko. Jeśli nie zlecasz pełnego projektu wnętrz, narysuj chociaż szkic każdego pomieszczenia z rozmieszczeniem mebli.

Na tym etapie zgraj trasy przewodów z instalacją wodno-kanalizacyjną, wentylacją mechaniczną i ogrzewaniem. Jeśli równolegle powstaje projekt instalacji CO dla domu jednorodzinnego, uzgodnij przebieg rur i kabli oraz zasilanie kotła lub pompy ciepła. Zdecyduj też o instalacjach dodatkowych, takich jak alarm, domofon, kamery, internet czy sterowanie roletami, bo ich przewody układa się razem z resztą.

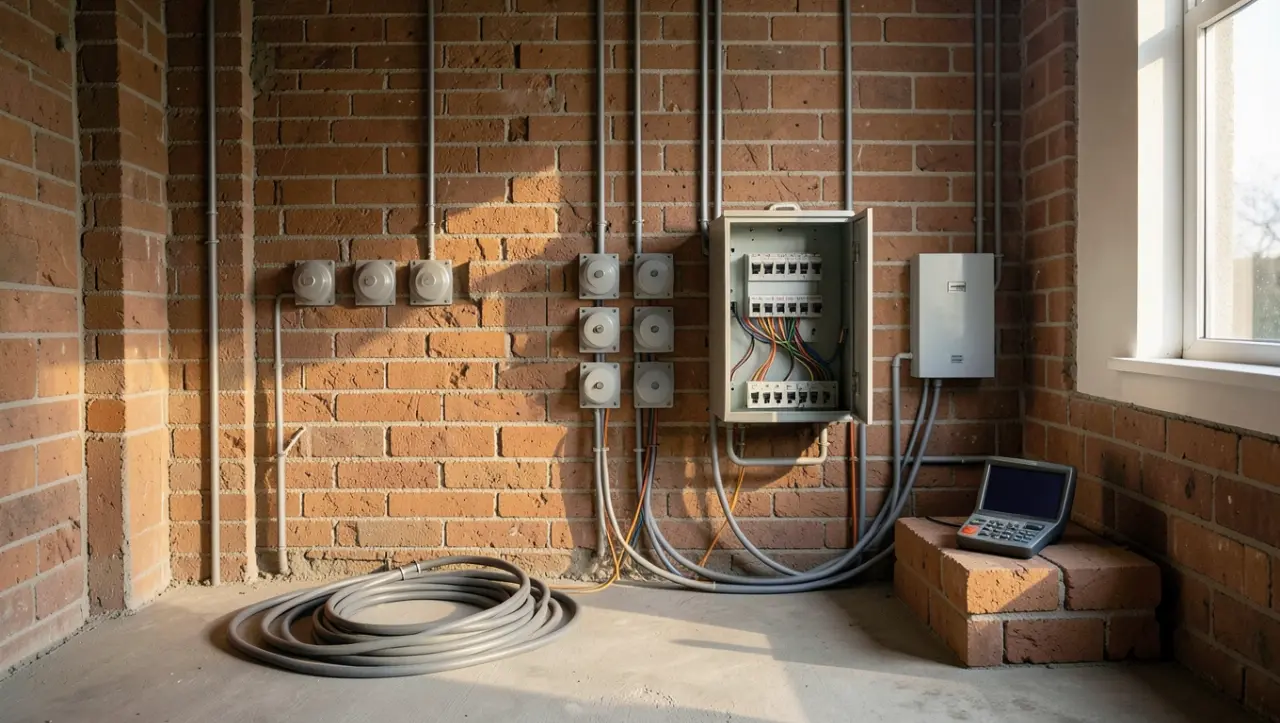

Jakie są etapy wykonania instalacji elektrycznej w domu?

Instalację wykonuje się w sześciu krokach, od projektu do protokołu z pomiarów, a kolejność wynika z tego, że przewody muszą zniknąć w ścianach i posadzkach przed tynkami i wylewkami. Etapy opisuje przewodnik po etapach instalacji elektrycznej w nowym domu:

1. Projekt i uzgodnienia: moc przyłączeniowa, liczba obwodów, lokalizacja gniazd, punktów świetlnych, rozdzielnicy i tras kablowych.
2. Trasowanie w stanie surowym: wyznaczenie na ścianach i stropach przebiegu przewodów i miejsc na puszki.
3. Rozprowadzenie przewodów: bruzdy, kable, puszki, peszle, przepusty i podejścia do rozdzielnicy.
4. Montaż rozdzielnicy: wyłączniki nadprądowe i różnicowoprądowe, ograniczniki przepięć, opisanie obwodów.
5. Biały montaż: gniazda, łączniki, oprawy i elementy sterowania.
6. Pomiary odbiorcze: ciągłość przewodów ochronnych, rezystancja izolacji, skuteczność ochrony przeciwporażeniowej i działanie wyłączników różnicowoprądowych.

Przewody najczęściej układa się w stanie surowym zamkniętym, przed tynkami wewnętrznymi. Przykład z praktyki: w kuchni z wyspą zasilanie płyty indukcyjnej, gniazd blatowych i oświetlenia trzeba przewidzieć przed wykonaniem posadzki, bo późniejsza zmiana oznacza kucie i dodatkowe koszty.

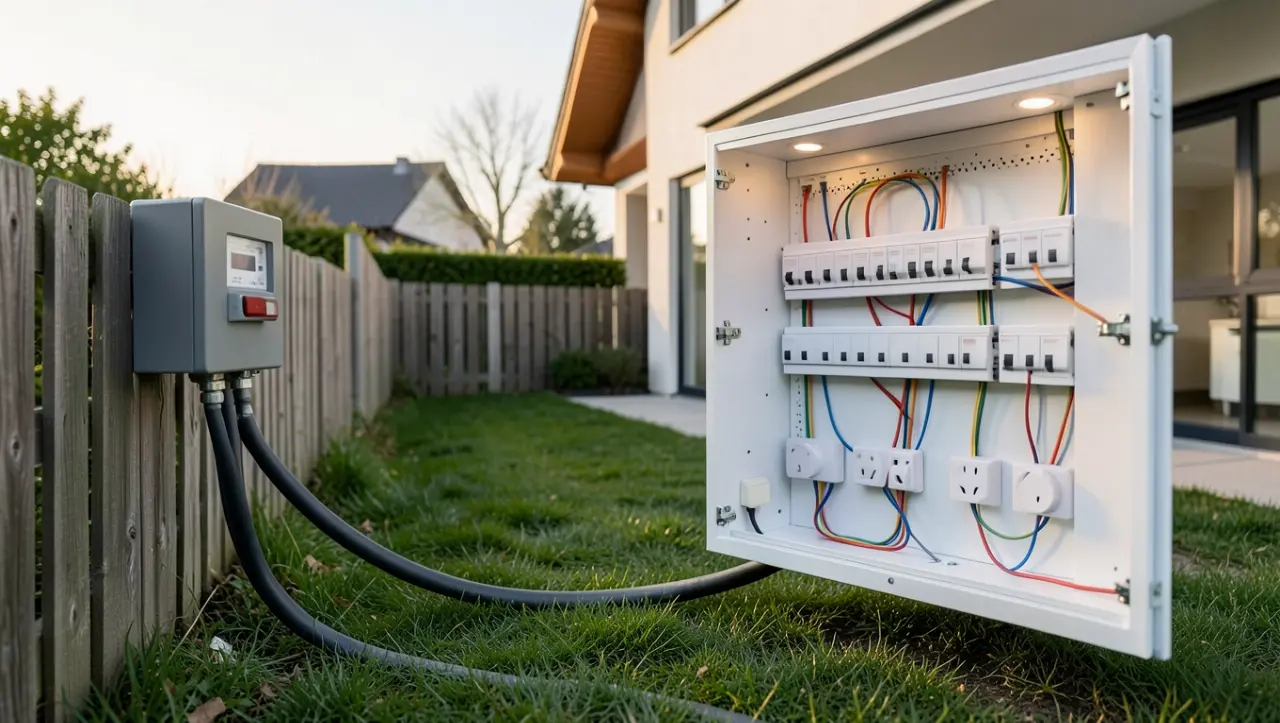

Jaki jest najprostszy schemat domowej instalacji elektrycznej?

Najprostszy schemat to łańcuch: sieć dostawcy, złącze kablowe ZK z licznikiem na granicy działki, wewnętrzna linia zasilająca do domu, rozdzielnica i z niej osobne obwody, każdy z własnym zabezpieczeniem. Podstawowy podział to obwody oświetlenia i obwody grup gniazd, a urządzenia dużej mocy dostają własne linie.

W pomieszczeniach mieszkalnych standardem jest 230 V. MG Projekt radzi doprowadzić zasilanie trójfazowe 400 V do garażu i pomieszczenia technicznego, czyli tam, gdzie pracują odbiorniki o dużym poborze mocy.

Gniazda w obrębie obwodu zasila się od gniazda do gniazda. Często stosowany jest układ pierścieniowy, w którym obwód tworzy zamkniętą pętlę, a w większych pomieszczeniach gniazda można zasilić z dwóch różnych obwodów, żeby po wyłączeniu jednego pozostałe urządzenia dalej działały. Tak opisuje to poradnik Fachowego Elektryka o montażu instalacji krok po kroku. Wybór układu dla konkretnego domu należy do projektanta.

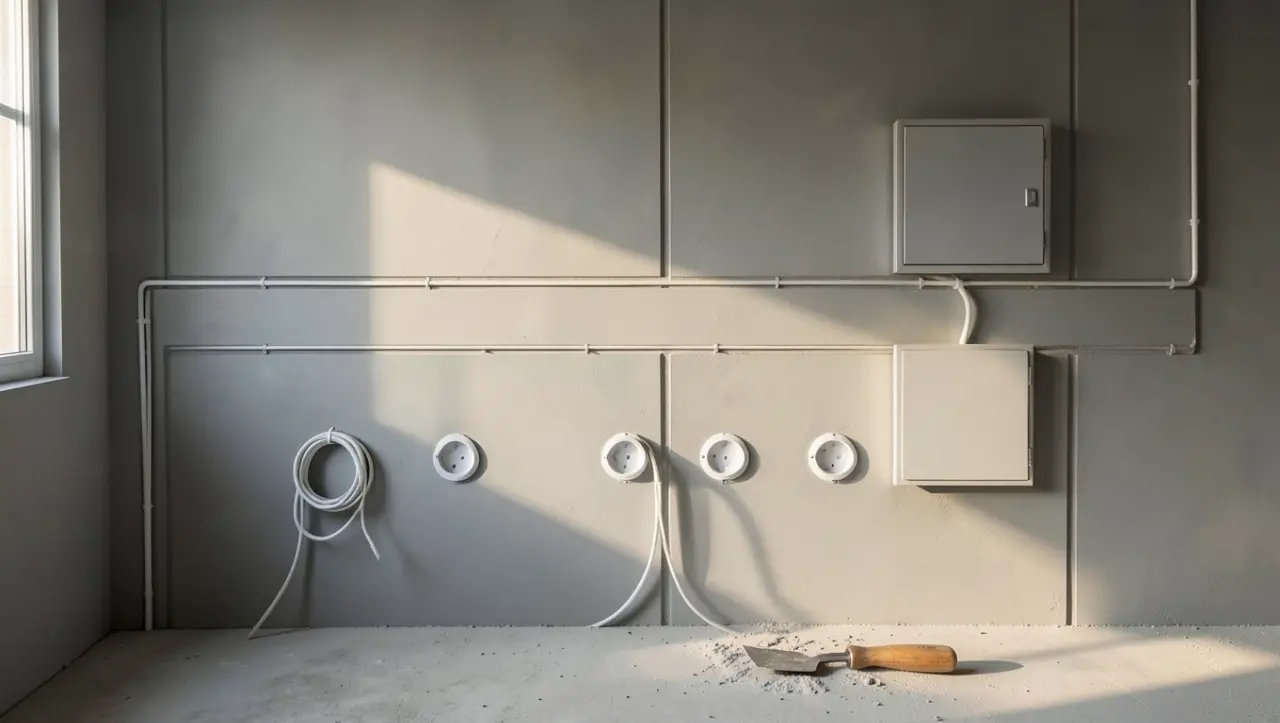

Co możesz zrobić sam, a co musi zrobić elektryk?

Sam możesz wykonać prace mechaniczne: bruzdowanie, układanie przewodów i osadzanie puszek, pod warunkiem że robisz to według projektu i w porozumieniu z elektrykiem, który potem dokończy instalację. Projekt, rozdzielnicę, podłączenia i pomiary zostaw osobie z uprawnieniami elektrycznymi.

Taki podział pracy opisuje inwestor w wątku o samodzielnej instalacji na forum elektroda.pl. Doświadczeni uczestnicy dyskusji radzą najpierw znaleźć elektryka, który pokieruje pracami, i zaprojektować całość. Przypominają też, że dom to nie tylko gniazda i światło: dochodzą połączenia wyrównawcze główne i miejscowe, główna szyna wyrównawcza oraz uziom obiektu, którego nie należy mylić z uziemieniem.

Oszczędność dotyczy robocizny, a nie bezpieczeństwa. Nie podłączaj samodzielnie przewodów do rozdzielnicy ani do zasilania: instalacja elektryczna jest uznawana za niebezpieczną, a błąd grozi porażeniem lub pożarem.

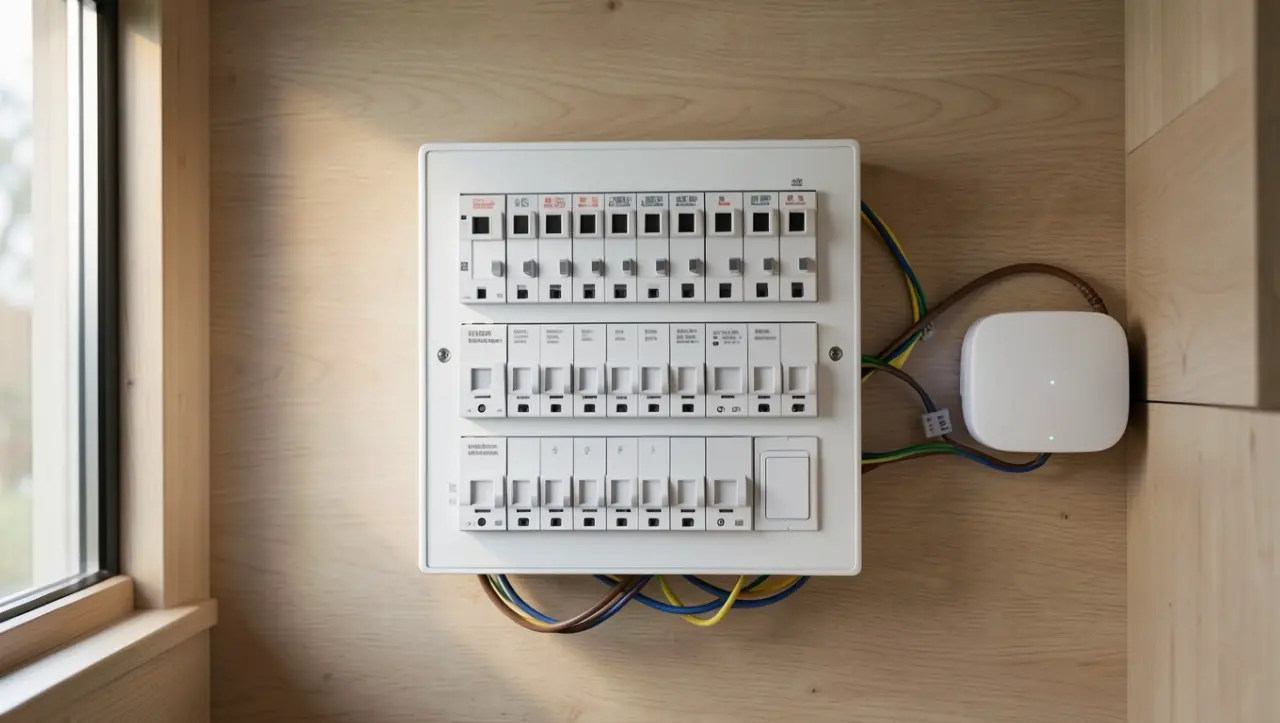

Ile obwodów potrzebuje dom jednorodzinny?

Dom o powierzchni 120-150 m² potrzebuje zwykle 20-30 obwodów. Przepisy wymagają minimum czterech grup obwodów, ale rozsądna instalacja ma ich znacznie więcej.

Jak podaje poradnik Pozytywnie Zbudowani o planowaniu instalacji elektrycznej, rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki (§188 ust. 2), wymaga rozdzielenia obwodów oświetlenia, gniazd ogólnego przeznaczenia, gniazd w łazience oraz urządzeń dużej mocy. Z kolei §189 ust. 2 wymaga, by oświetlenie w pomieszczeniach umożliwiało włączanie wieloobwodowe. Ten sam poradnik zaleca:

• Kuchnia: minimum 4 obwody, czyli osobno płyta indukcyjna (często zasilana trójfazowo), piekarnik, zmywarka z lodówką i gniazda robocze nad blatem.
• Łazienka: własny obwód zabezpieczony wyłącznikiem różnicowoprądowym 30 mA.
• Salon, sypialnie, pokoje dzieci: osobny obwód gniazd i osobny obwód oświetlenia w każdym pomieszczeniu.
• Obwody łatwe do przeoczenia: gniazda zewnętrzne na tarasie i w ogrodzie, brama garażowa i furtka, pompa ciepła lub kocioł, poddasze (nawet nieużytkowe), przyszła ładowarka samochodu elektrycznego.

Nie łącz na jednym obwodzie kilku kluczowych urządzeń: lodówkę, piekarnik, zmywarkę, płytę indukcyjną i pompę ciepła analizuje się osobno, żeby zadziałanie jednego zabezpieczenia nie wyłączało połowy domu. Jeśli planujesz fotowoltaikę, zostaw dla niej miejsce w rozdzielnicy i sprawdź, ile prądu wyprodukuje instalacja fotowoltaiczna 10 kW.

Ile gniazdek na jednym obwodzie?

Nie ma jednej liczby gniazd na obwód, którą można przyjąć dla każdego domu: stosuje się zasadę jednego obwodu gniazd na pomieszczenie, a odbiorniki dużej mocy podłącza się do osobnych obwodów. Na forum elektroda.pl inwestor rozważał do 10 gniazd na obwodzie z zabezpieczeniem 16 A dla 2-3 pomieszczeń, a odpowiedź brzmiała, że obwód na pomieszczenie jest właściwym rozwiązaniem. Ostateczny podział ustala projektant po zsumowaniu przewidywanych odbiorników.

Jakie przewody do gniazd, oświetlenia i płyty indukcyjnej?

Do gniazd najczęściej stosuje się przewód YDYp 3x2,5 mm², do oświetlenia 3x1,5 mm², a do płyty grzejnej zasilanej trójfazowo na przykład YDYp 5x4 mm². Rodzaj przewodów rozpisuje się w projekcie i dostosowuje do przewidywanego poboru prądu, więc wartości z tabeli to praktyka z poradników, a nie zamiennik obliczeń.

Przekroje dla poszczególnych pomieszczeń podaje poradnik o rozplanowaniu kabli, gniazdek i oświetlenia; uzupełniają go odpowiedzi elektryków z forum elektroda.pl.

Pod inteligentny dom nie ma jednego uniwersalnego okablowania: każdy system potrzebuje czego innego, a część działa przez Wi-Fi. Wybierz system przed układaniem przewodów, zwłaszcza jeśli rolety mają być sterowane lokalnie, grupowo i centralnie.

Jak układać przewody w ścianach i podłodze?

Przewody prowadzi się pionowo lub poziomo, z zachowaniem odległości od krawędzi okien i drzwi, powyżej rur wodociągowych i kanalizacyjnych, a łączy wyłącznie w puszkach lub złączkach, nigdy przez skręcanie żył. Tak opisuje układanie wspomniany poradnik Fachowego Elektryka.

• Płaskie przewody układa się w płytkich bruzdach; w głębszych bruzdach kable można prowadzić w peszlach, czyli elastycznych rurkach z tworzywa.
• W podłodze przewody prowadź w peszlu, zwłaszcza gdy posadzka będzie zrywana lub wykonywana od nowa.
• Połączenia oświetlenia rób w głębokiej puszce pod łącznikiem w danym pomieszczeniu i podłączaj także przewód ochronny PE.
• Kontroluj głębokość bruzd i nie osłabiaj elementów konstrukcyjnych ścian.
• W stronę bramy i ogrodu można wyprowadzić rezerwowe rury, np. AROT DVR 50 ze sznurkiem prowadzącym, żeby w razie potrzeby wciągnąć kabel bez kopania.

Gdzie rozmieścić gniazdka i włączniki?

W stanie surowym gniazda bezpiecznie planuje się 50-100 cm od każdego narożnika pokoju, a w pokoju do 20 m² wystarczą zwykle 3 gniazda. Pozostałe pomieszczenia mają własne zasady, opisane w poradniku InstalacjeBudowlane.pl:

• Sypialnia: dwa gniazda symetrycznie po obu stronach łóżka, na lampki i ładowarki.
• Salon: na ścianie z telewizorem co najmniej 4-5 gniazd, włączniki oświetlenia w jednym miejscu.
• Kuchnia: gniazda bezpośrednio przy blatach roboczych, zasilanie lodówki, piekarnika i zmywarki za szafkami.
• Łazienka: gniazda przy umywalce i w miejscu pralki, z klapką bryzgoszczelną.
• Korytarz: jedno gniazdo na 5 m długości, przy schodach na dole i na górze; włączniki schodowe i krzyżowe pozwalają zapalać i gasić światło z obu końców.
• Garaż i warsztat: co najmniej 4 gniazda na elektronarzędzia i jedno gniazdo trójfazowe przy bramie.
• Taras i wejście: co najmniej jedno gniazdo z osłoną bryzgoszczelną, a włączniki oświetlenia zewnętrznego wewnątrz budynku.

Na forum elektroda.pl wysokość około 30 cm nad podłogą uznano za odpowiednią dla gniazd ogólnych.

Jak dobrać rozdzielnicę i zabezpieczenia?

Rozdzielnicę dobiera się z zapasem: policz moduły wszystkich zabezpieczeń i dodaj 25-30% rezerwy. Według poradnika Pozytywnie Zbudowani dla domu 100-150 m² standardem jest rozdzielnica 48-modułowa, a przy pompie ciepła, fotowoltaice lub smart home warto sięgnąć po 72-modułową.

Rozdzielnica powinna wisieć w suchym, wentylowanym i łatwo dostępnym miejscu, najczęściej w korytarzu, holu wejściowym lub pomieszczeniu technicznym; montaż podtynkowy wymaga głębokiej wnęki w grubej ścianie nośnej. MG Projekt radzi umieścić ją blisko wejścia, na wysokości wzroku.

Liczbę modułów z rezerwą policzysz w kalkulatorze rozdzielnicy dołączonym do tego poradnika.

Jakie wyłączniki różnicowoprądowe i inne zabezpieczenia?

W domu stosuje się zwykle dwa rodzaje wyłączników różnicowoprądowych: wysokoczułe 30 mA, które chronią ludzi przed porażeniem, oraz wyłączniki o czułości 100-500 mA, które chronią budynek przed pożarem, jak podaje poradnik Bricomarche o nowoczesnej instalacji elektrycznej. Wyłączniki nadprądowe chronią przewody przed przeciążeniem i zwarciem, a ograniczniki przepięć chronią urządzenia przed skutkami przepięć, np. po wyładowaniach atmosferycznych. Kompletna instalacja obejmuje też uziemienie i połączenia wyrównawcze.

Jak wygląda odbiór i pomiary instalacji elektrycznej?

Na koniec osoba z uprawnieniami elektrycznymi wykonuje pomiary i sporządza protokół, który jest ważnym dokumentem przy odbiorze domu i późniejszym użytkowaniu budynku. Sprawdza ciągłość przewodów ochronnych, rezystancję izolacji, skuteczność ochrony przeciwporażeniowej i działanie wyłączników różnicowoprądowych.

Zabezpieczenia dobiera się zgodnie z projektem oraz normą PN-HD 60364 dotyczącą instalacji elektrycznych niskiego napięcia. Przy odbiorze przekazuje się dokumentację pomiarową i powykonawczą, a obwody w rozdzielnicy powinny być opisane w sposób zrozumiały dla użytkownika i serwisanta. Sama liczba zabezpieczeń nie świadczy o jakości instalacji: ważniejszy jest logiczny podział obwodów i selektywne zabezpieczenie.

Ile kosztuje zrobienie instalacji elektrycznej w domu jednorodzinnym?

Nie ma jednej wiarygodnej ceny za całą instalację w domu jednorodzinnym, bo koszt zależy od liczby obwodów i punktów, wielkości rozdzielnicy, dodatkowych systemów oraz podziału prac między inwestora a elektryka. Poradniki budowlane podają stawki tylko dla wybranych elementów:

• Pomiary: według poradnika Bricomarche badanie instalacji w domu jednorodzinnym kosztuje około 500 zł, a cena zależy od liczby punktów odbioru energii.
• Przyłącze: według MG Projekt przyłącze kablowe jest zawsze droższe od napowietrznego; standardowe przyłącze napowietrzne do 200 m kosztuje 100-140 zł za 1 kW mocy przyłączeniowej, a za każdy dodatkowy metr dolicza się około 40-80 zł, zależnie od stawek dostawcy. Wiążący koszt określa dokumentacja od zakładu energetycznego.
• Robocizna: samodzielne bruzdowanie i układanie przewodów obniża koszt robocizny elektryka, ale wysokość oszczędności zależy od umowy z wykonawcą.
• Rozbudowa: fotowoltaika, pompa ciepła i smart home zwiększają liczbę obwodów i modułów w rozdzielnicy.

Najczęstsze błędy przy wykonaniu instalacji elektrycznej

• Planowanie bez układu mebli: pominięte gniazdo za szafą oznacza przedłużacz na lata albo kucie gotowej ściany.
• Skupienie na liczbie gniazd zamiast na logice obwodów i rezerwie mocy.
• Kilka kluczowych urządzeń na jednym obwodzie, przez co jedno zabezpieczenie wyłącza całą kuchnię.
• Za mała rozdzielnica bez wolnych modułów na ładowarkę, garaż czy fotowoltaikę.
• Łączenie przewodów przez skręcanie żył zamiast w puszkach i złączkach.
• Przewody prowadzone pod rurami wodociągowymi lub kanalizacyjnymi.
• Pominięcie połączeń wyrównawczych, głównej szyny wyrównawczej i uziomu obiektu.
• Brak przewodów na przyszłość: poddasze, brama, ogród, ładowarka samochodu elektrycznego.

Lista kontrolna przed tynkami

• Masz warunki przyłączenia z mocą uwzględniającą urządzenia grzewcze.
• Projekt pokazuje gniazda, punkty świetlne, rozdzielnicę i trasy kabli.
• Każde pomieszczenie ma szkic rozmieszczenia mebli.
• Kuchnia ma co najmniej 4 obwody, łazienka własny obwód z wyłącznikiem 30 mA.
• Oświetlenie da się włączać wieloobwodowo.
• Wyprowadzono przewody lub rury pod obwody planowane w przyszłości.
• Wnęka na rozdzielnicę mieści potrzebne moduły z rezerwą 25-30%.
• Przewody w podłodze leżą w peszlach, połączenia są w puszkach, przewód PE jest podłączony.
• Elektryk sprawdził samodzielnie wykonane bruzdy i przewody.
• Termin pomiarów odbiorczych i protokołu jest ustalony z osobą z uprawnieniami.
