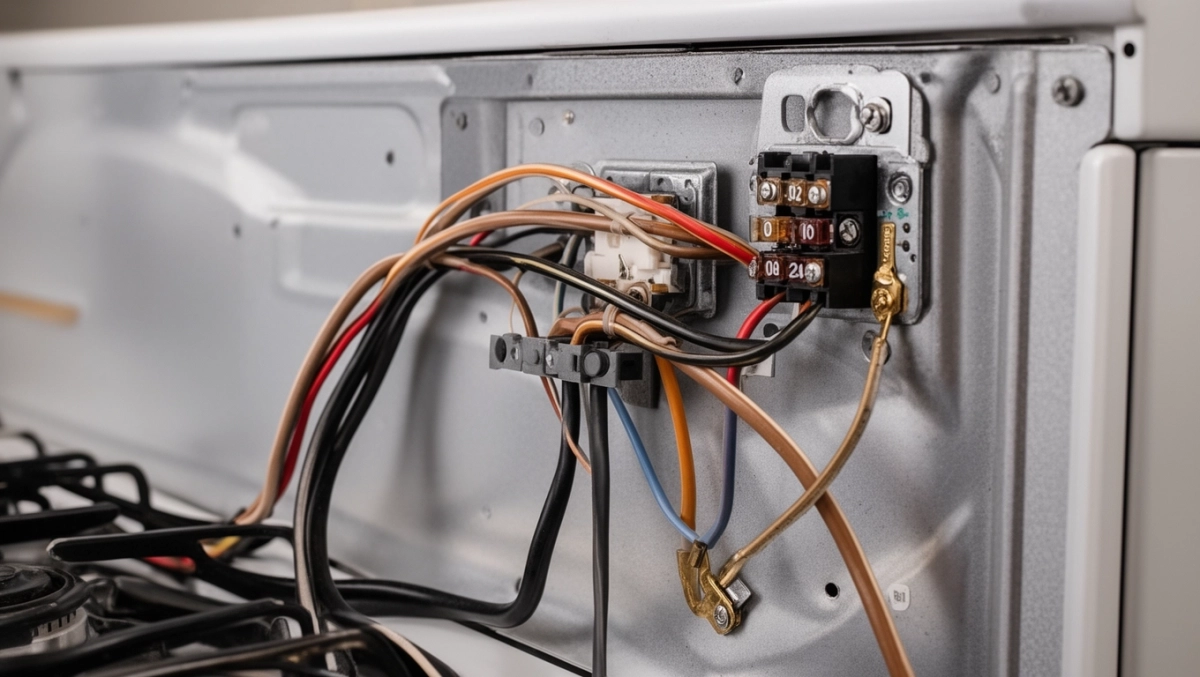

Jak podłączyć piec elektryczny bez stresu i błędów

Samo pytanie „jak podłączyć piec elektryczny" zwykle pojawia się w konkretnym momencie: stary kocioł węglowy odchodzi do lamusa, rachunki za gaz straszą, albo dom dopiero co staje na działce i czas wybrać sposób ogrzewania. Odpowiedź wbrew pozorom nie zaczyna się od śrubokręta, lecz od rozdzielni i licznika, bo to właśnie tam powstaje lub kończy się cała inwestycja. Prawidłowe podłączenie wymaga nie tylko zgodności elektrycznej, ale też hydraulicznej, a drobny błąd w doborze przewodu czy brak naczynia wzbiorczego potrafią zemścić się już pierwszego sezonu grzewczego.

• Schemat i wymagania instalacji elektrycznej
• Montaż pieca do instalacji centralnego ogrzewania
• Najczęstsze błędy przy podłączaniu pieca elektrycznego

Schemat i wymagania instalacji elektrycznej

Zanim grzejnik zacznie grzać, prąd musi do niego dotrzeć w odpowiedniej postaci. Piec elektryczny, niezależnie od mocy, zasilany jest prądem przemiennym 230 V (modele do około 2 kW) lub trójfazowo 400 V (urządzenia powyżej 2 kW, a takich jest zdecydowana większość w domach jednorodzinnych).

Kluczowy jest przekrój przewodu zasilającego, bo to on decyduje, ile ciepła można bezpiecznie przesłać bez ryzyka przegrzania izolacji. Dla mocy 6 kW stosuje się przewód miedziany 5×2,5 mm² przy zabezpieczeniu 25 A, dla 9 kW już 5×4 mm² i 32 A, a powyżej 12 kW sięga się po 5×6 mm² z wyłącznikiem 40 A. Wartości te wynikają bezpośrednio z gęstości prądu, jaką miedź wytrzyma w sposób ciągły (ok. 10 A na mm²), bez nadmiernego nagrzewania się kabla.

Rozdzielnica musi przewidzieć dedykowany obwód dla pieca, ponieważ łączenie go z gniazdkami kuchennymi czy oświetleniem grozi przeciążeniem i częstym wybijaniem bezpieczników. Osobny wyłącznik nadprądowy, wyłącznik różnicowoprądowy 30 mA oraz, w przypadku mocy powyżej 12 kW, wręcz obowiązkowe zabezpieczenie przed przegrzaniem stanowią dziś standard.

Przyłącze domowe też ma swoje ograniczenia, o czym wielu inwestorów zapomina. Standardowa moc przyłączeniowa w domu jednorodzinnym waha się od 5 do 11 kW, a jej zwiększenie wymaga aneksu do umowy z zakładem energetycznym oraz nieraz wymiany zabezpieczenia przedlicznikowego. Piec 15 kW na przyłączu 11 kW będzie się wyłączał w najmniej odpowiednim momencie.

Montaż pieca do instalacji centralnego ogrzewania

Strona elektryczna to dopiero połowa drogi. Piec musi jeszcze poprawnie współpracować z obiegiem wody grzewczej, a tu szczegóły decydują o żywotności pompy, zaworów i samego zbiornika.

Miejsce montażu powinno zapewniać swobodny dostęp do przyłączy, co najmniej 50 cm wolnej przestrzeni z przodu i po 30 cm z boków. To wymóg nie tylko wygody serwisowej, ale też bezpieczeństwa: obudowa rozgrzewa się podczas pracy, a ograniczona wentylacja powoduje wzrost temperatury wewnątrz urządzenia, co odbija się na trwałości elementów elektronicznych.

Podłączenie hydrauliczne wygląda zaskakująco prosto: zasilanie i powrót, oba z gwintem calowym lub trójcalowym, zawory odcinające po obu stronach i naczynie wzbiorcze. Naczynie kompensuje wzrost objętości wody przy grzaniu, dlatego jego dobór (8, 12 czy 18 litrów) zależy od pojemności instalacji, a nie widzimisię wykonawcy.

Ważne są też pompa obiegowa i zawór bezpieczeństwa. Pompa wymusza ruch wody w układzie, zawór natomiast otwiera się przy wzroście ciśnienia powyżej 3 bar, zapobiegając rozerwaniu instalacji. Pominięcie tego elementu to proszenie się o kłopoty przy pierwszym wyłączeniu pompy przy rozgrzanym kotle.

Zawór zwrotny na powrocie zapobiega grawitacyjnemu przepływowi wody po zatrzymaniu pompy. Bez niego część ciepła ucieka do grzejników nawet przy zgaszonym piecu.

Kolejność fizycznego montażu

Najpierw powieszenie kotła na ścianie lub postawienie na podłodze zależnie od modelu. Potem przykręcenie przyłączy hydraulicznych z użyciem pasty uszczelniającej, nie taśmy teflonowej, bo pasta lepiej znosi cykliczne nagrzewanie. Następnie podpięcie elektryki do dedykowanego obwodu i dopiero na końcu napełnianie układu wodą oraz odpowietrzanie grzejników.

Najczęstsze błędy przy podłączaniu pieca elektrycznego

Najgroźniejsza pomyłka to zbyt słaby przewód przy dużej mocy. Konsekwencją jest przegrzewanie izolacji, spadek napięcia i w najgorszym razie pożar. Sprawdzenie przekroju kabla przed uruchomieniem powinno być obowiązkowe, podobnie jak pomiar pętli zwarcia w nowej instalacji.

Drugim grzechem jest brak wyrównania faz lub nieprawidłowe podłączenie zera roboczego. Piec trójfazowy pobiera moc proporcjonalnie do obciążenia każdej fazy, więc jeśli grzejniki domowe siedzą głównie na jednej fazie, druga zostaje niewykorzystana, a rachunek za prąd rośnie. Pomiar cęgami prądowymi tuż po pierwszym uruchomieniu pokazuje, czy obciążenie rozłożyło się równo.

Częstym błędem jest także pominięcie zaworu spustowego lub zamontowanie go w niedostępnym miejscu. Bez możliwości spuszczenia wody serwis staje się drogim przedsięwzięciem, a przy awarii w środku zimy liczy się każda godzina.

Zdarza się też ignorowanie uziemienia. Piec elektryczny musi być uziemiony niezależnie od tego, czy instalacja domowa ma TN-C, TN-S czy TT, bo obudowa może znaleźć się pod napięciem przy awarii elementu grzejnego. Rezystancja uziemienia poniżej 30 Ω to wartość, przy której różnicówka zadziała prawidłowo.

Brak protokołu pomiarowego po montażu to nie oszczędność, lecz ryzyko. Dokument z pieczątką elektryka uprawnia do ewentualnych roszczeń gwarancyjnych i stanowi dowód przy odbiorze domu.

Kiedy nie warto robić tego samodzielnie

Moc powyżej 9 kW, instalacja w nowym budynku przed odbiorami, a także każda sytuacja, w której brak uprawnień SEP grupy 1, oznacza konieczność zatrudnienia elektryka z uprawnieniami. Samowolne podłączenie skutkuje nie tylko odmową naprawy gwarancyjnej, ale też odpowiedzialnością karną w razie wypadku domowników.

Wymogi prawne i normatywne

• PN-HD 60364 - wymagania dla instalacji elektrycznych niskiego napięcia.
• PN-EN 12828 - systemy grzewcze w budynkach, w tym zabezpieczenia ciśnieniowe.
• Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm.).
• Norma SEP-E-001 do E-005 dotycząca odbiorów i eksploatacji instalacji elektrycznych.

Całość prac warto zakończyć pomiarami: impedancji pętli zwarcia, rezystancji izolacji, skuteczności ochrony przeciwporażeniowej oraz czasu zadziałania wyłącznika różnicowoprądowego. Wyniki powinny być wpisane do protokołu, a ich kopie przechowywane razem z dokumentacją pieca.

Źródła danych: Polski Komitet Normalizacyjny (www.pkn.pl), Główny Urząd Nadzoru Budowlanego, strona Prawa Budowlanego (isap.sejm.gov.pl), materiały SEP.
