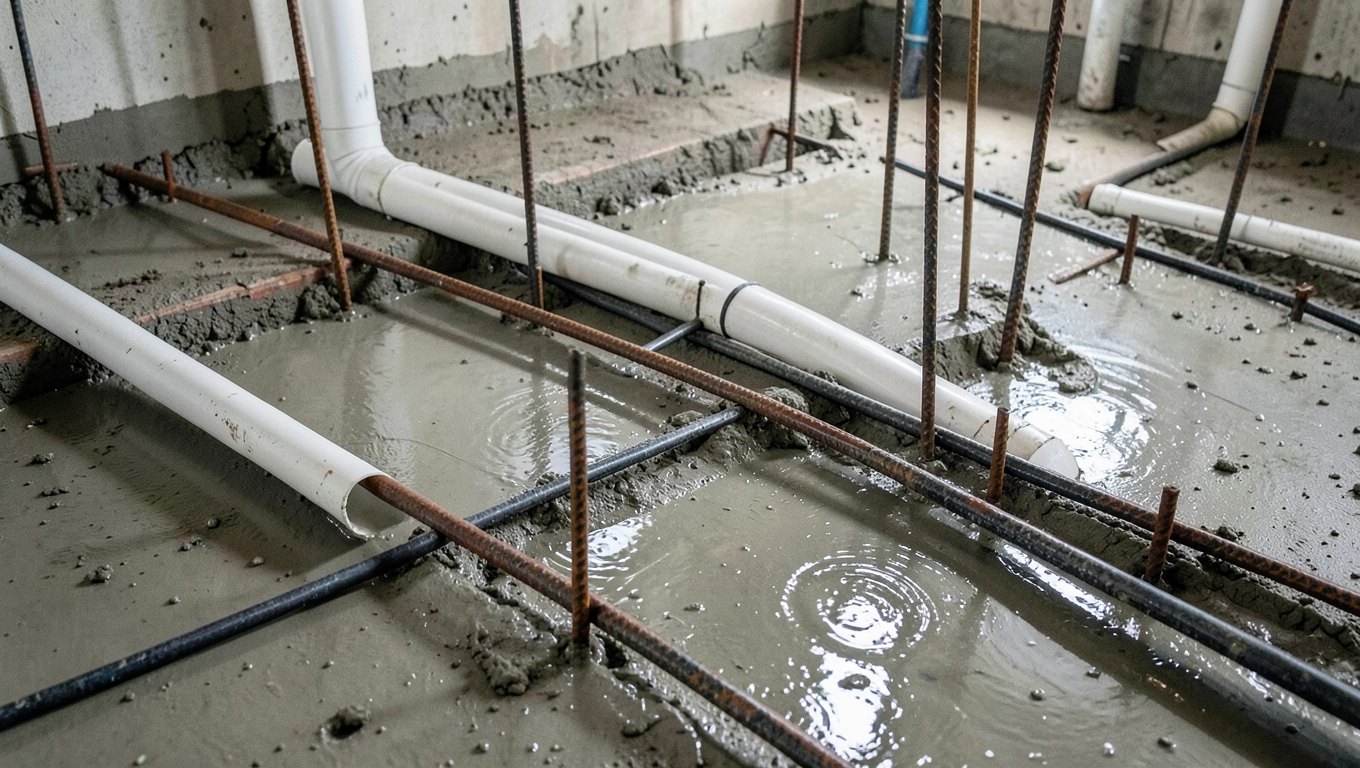

Instalacje w płycie fundamentowej: co poprowadzić, a czego unikać

Ciągnie Cię temat płyty fundamentowej, bo widzisz, że domy stają na niej szybciej, cieplej i stabilniej niż na ławach. Zanim jednak wjedzie koparka, czeka Cię decyzja, która zaważy na trwałości całego budynku: rozmieszczenie instalacji w płycie fundamentowej. Błąd w tym etapie oznacza kucie świeżego betonu, przebijanie izolacji przeciwwilgociowej albo w najgorszym scenariuszu osiadanie fundamentu przy każdym większym mrozie. Dobrze zaplanowane przepusty, osłony i trasy kablowe pozwalają tego uniknąć, a jednocześnie skracają późniejsze prace wykończeniowe o kilka dni. Warto też wiedzieć, czego w płycie nie układać, bo nie każda instalacja toleruje betonową kapsułę na dekady.

• Jakie instalacje można poprowadzić w płycie fundamentowej
• Przepusty i osłony w płycie fundamentowej gdzie i jak rozmieścić
• Instalacja wodno-kanalizacyjna w płycie fundamentowej bez kosztownych błędów
• Czego nie układać w płycie fundamentowej i jak tego uniknąć

Jakie instalacje można poprowadzić w płycie fundamentowej

Płyta fundamentowa to betonowa wanna o grubości od 25 do 40 cm, w której można umieścić niemal wszystkie media doprowadzane do budynku. Najczęściej prowadzi się w niej przyłącza wodno-kanalizacyjne, przewody grzewcze, kanały wentylacji mechanicznej oraz rury osłonowe dla kabli energetycznych i teletechnicznych. Każdy z tych systemów wymaga innego podejścia, bo beton zachowuje się wobec nich zupełnie inaczej niż drewno czy stal.

Kluczowa zasada dotyczy temperatury. Beton dobrze akumuluje ciepło, więc instalacja wodnego ogrzewania podłogowego w płycie grzewczej świetnie współpracuje z jego masą termiczną. Rury grzewcze zalewa się w warstwie rozdzielczej nad izolacją, dzięki czemu cała płyta oddaje ciepło do wnętrza. To rozwiązanie tańsze w montażu niż tradycyjna podłogówka, bo nie wymaga dodatkowej wylewki.

Instalacja wodno-kanalizacyjna w płycie fundamentowej roweruje się w warstwie podsypki piaskowej, poniżej izolacji termicznej. Rury kanalizacyjne o średnicy 110 mm i większej wymagają spadku minimum 1,5-2%, co przy ograniczonej wysokości podsypki bywa wyzwaniem. Dlatego trasę kanalizacji planuje się jeszcze przed wykopem, równolegle z projektem przyłączy.

Kable elektryczne prowadzi się w rurach osłonowych (peszelach), które chronią przewody przed uszkodzeniami mechanicznymi i ułatwiają ich ewentualną wymianę. W płycie nie układa się kabli bez osłon, bo betonowy odczyn mógłby w ciągu lat zniszczyć izolację PVC. Dla obwodów o napięciu 230 V stosuje się rury o średnicy minimum 20 mm, a dla trójfazowych 25 mm.

Wentylacja mechaniczna z rekuperacją wymaga kanałów o średnicy 150-200 mm, które zajmują sporo miejsca w warstwie podsypki. W domach pasywnych kanały te prowadzi się pod płytą, w specjalnie przygotowanych tunelach, by zminimalizować straty ciśnienia. W budynkach standardowych wystarczy prowadzenie w warstwie chudego betonu poniżej izolacji XPS.

Zapamiętaj: w płycie fundamentowej można umieścić każdą instalację, pod warunkiem że zaplanujesz ją przed betonowaniem. Zmiana trasy po zalaniu wymaga kucia, niszczenia izolacji przeciwwilgociowej i najczęściej obniżenia nośności płyty w newralgicznym punkcie.

Warstwy płyty a położenie instalacji schemat od dołu

Płyta fundamentowa to nie jednorodna masa betonu, lecz kanapka z kilku warstw, z których każda ma swoje zadanie. Poznanie tego układu pozwala zrozumieć, dlaczego dana instalacja trafia w konkretne miejsce i czego nie wolno w tej konkretnej warstwie umieszczać.

Widzisz, że kanalizacja leży najgłębiej, a rury grzewcze i kable elektryczne w samej płycie. Kolejność wynika z fizyki: głębsze warstwy są zimniejsze, więc rury z wodą nie zamarzną, a jednocześnie są chronione przed obciążeniami mechanicznymi domu.

Przepusty i osłony w płycie fundamentowej gdzie i jak rozmieścić

Przepust to krótki odcinek rury osłonowej, przez który dana instalacja przechodzi przez ścianę lub płytę fundamentową. Dobrze wykonany przepust jest szczelny, wymienny i nie przenosi naprężeń z płyty na rurę. Źle wykonany to pierwsze miejsce, w którym pojawia się woda.

Rozmieszczenie przepustów zaczyna się od planu mediów. Na rysunku 2D zaznacza się wszystkie punkty wejścia: wodę, kanalizację, gaz (jeśli jest), prąd, teletechnikę, kanały wentylacji. Minimalna odległość między przepustami to 10 cm w świetle rur, a od narożnika płyty minimum 30 cm. Te marginesy wynikają z rozkładu naprężeń: w narożnikach i przy zbyt bliskim sąsiedztwie instalacji powstają koncentracje naprężeń, które mogą prowadzić do rys.

Osłony na kable wykonuje się z rur sztywnych (PCV-U) lub giętkich (peszel), zawsze z atestem do betonu. Rura osłonowa musi wystawać minimum 5 cm ponad powierzchnię płyty po zakończeniu betonowania, aby można było podłączyć instalację w warstwie posadzki. Wewnątrz osłony nie powinno być żadnych połączeń kablowych, bo te trzeba wykonać dopiero w puszce dostępnej po zalaniu.

Przejścia przez izolację przeciwwilgociową wymagają specjalnych mankietów uszczelniających, najczęściej na bazie EPDM. Folia PE bez mankietu z czasem odkleja się od rury, a woda kapilarna wędruje w głąb płyty. Mankiet ściska się opaską zaciskową, tworząc trwałe, wodoszczelne połączenie o wytrzymałości odpowiadającej ciśnieniu słupa wody do 1,5 bar.

Osłony na rury grzewcze w płycie pełnią podwójną rolę. Po pierwsze, chronią rurę PEX lub wielowarstwową przed uszkodzeniami mechanicznymi przy betonowaniu. Po drugie, tworzą warstwę poślizgową, dzięki czemu rura może swobodnie pracować pod wpływem zmian temperatury. Bez osłony rura PEX ogrzewa się nierównomiernie, co skraca jej żywotność o około 30%.

Lista kontrolna przepustów przed zbrojeniem

• Sprawdź, czy każdy przepust ma zapas długości 5-10 cm ponad planowaną górną krawędź płyty
• Upewnij się, że rury osłonowe nie krzyżują się w warstwie izolacji
• Zaznacz markerem na szalunku położenie każdego przepustu, by murarze wiedzieli, gdzie wiercić pod przewody
• Zasłoń wloty rur korkiem lub taśmą, by beton nie dostał się do środka
• Wykonaj próbę ciśnieniową instalacji wodno-kanalizacyjnej przed laniem betonu

Czerwona flaga: ekipa, która zaczyna zbrojenie bez zdjęcia geodezyjnego z przepustami, z dużym prawdopodobieństwem zabetonuje coś nie tam, gdzie trzeba. Wymagaj tego dokumentu w formie papierowej i cyfrowej.

Instalacja wodno-kanalizacyjna w płycie fundamentowej bez kosztownych błędów

Kanalizacja w płycie to najtrudniejszy element układanki, bo spadki muszą być zachowane na odcinku od przyłącza do najdalszego punktu. W domu 150 m² to często 12-18 metrów trasy, a różnica wysokości między wlotem a najdalej położoną rurą odpływową to zaledwie 18-25 cm. Każdy błąd na tym odcinku objawia się cofką lub wolnym odpływem.

Rury kanalizacyjne układa się na podsypce piaskowej zagęszczonej warstwami po 15 cm, do wskaźnika zagęszczenia Is ≥ 0,97. Bez takiego zagęszczenia podsypka osiada nierównomiernie, a rura wychodzi z wymaganego spadku. Najczęstszym błędem jest układanie rur na niewyrównanym podłożu, gdzie niby płasko, ale w praktyce miejscami jest zagłębienie, a miejscami wyniesienie.

Średnice rur dobiera się do przepływu. Dobór gałęzi głównej zaczyna się od 110 mm, a piony spustowe mają 75 mm. Przy misce ustępowej stosuje się rury 110 mm, przy wannie 50 mm, przy umywalce 40 mm. Przejścia z jednej średnicy na drugą wykonuje się przez redukcje w studzienkach rewizyjnych, nigdy bezpośrednio w betonie.

Przewody wody pitnej prowadzi się w rurach osłonowych z PE, w warstwie podsypki poniżej poziomu przemarzania. W Polsce to głębokość 1,0-1,4 m, w zależności od strefy klimatycznej. W płycie fundamentowej, gdzie warstwa podsypki ma tylko 30-40 cm, konieczne jest ocieplenie rury albo prowadzenie jej w izolowanym kanale. Bez tego zimą woda w rurze zamarznie i rozsadzi instalację.

Wodne ogrzewanie podłogowe w płycie współpracuje z kanalizacją poprzez studzienkę zbiorczą, do której spływają ewentualne wycieki. Dlatego w domach z płytą grzewczą projektuje się studzienkę z czujnikiem zalania, sprzężonym z systemem alarmowym. Koszt takiej studzienki to 800-1500 zł, a może zaoszczędzić kilkudziesięciu tysięcy złotych na osuszaniu po awarii.

Dobór rur do instalacji w płycie fundamentowej różni się od tradycyjnych systemów podposadzkowych. W środowisku betonowym liczy się odporność na dyfuzję tlenu, wytrzymałość na ściskanie i niski współczynnik rozszerzalności cieplnej. Poniższa tabela pokazuje, jak wypadają trzy najpopularniejsze tworzywa w roli rury prowadzonej w płycie.

Przy wyborze konkretnego rozwiązania kluczowe okazują się warunki pracy. PEX-AL-PEX sprawdza się w płytach grzewczych, bo aluminiowa warstwa odcina tlen, nie dopuszczając do korozji elementów grzejnych. PEX-b kosztuje mniej, ale wymaga grubszej ścianki, by osiągnąć porównywalną wytrzymałość. PB jest najdroższy, ale zgina się najłatwiej, co przydaje się przy skomplikowanych rzutach.

Czego nie układać w płycie fundamentowej i jak tego uniknąć

Nie każda instalacja nadaje się do zatopienia w betonie. Najważniejsza zasada: wszystko, co może wymagać konserwacji, wymiany lub przesunięcia w przyszłości, powinno zostać poza płytą albo w łatwo dostępnej warstwie posadzki.

Klasyczne wodne ogrzewanie podłogowe z rurami PEX w wylewce cementowej to rozwiązanie, które w razie awarii można zlokalizować kamerą termowizyjną i naprawić miejscowo. W płycie fundamentowej taka naprawa oznacza kucie na głębokość 30 cm, co przy każdorazowym koszcie 5-15 tys. zł za jeden punkt zmusza do bardzo starannego projektowania. Jeśli nie masz pewności co do trasy lub obawiasz się błędów wykonawczych, rozważ ogrzewanie w warstwie posadzki powyżej płyty, a w płycie pozostaw tylko instalacje naprawdę bezobsługowe.

Drugim systemem, którego unika się w płycie, są rury gazowe. Przepisy nie zabraniają prowadzenia gazu w płycie, ale ubezpieczyciele traktują takie rozwiązanie jako podwyższone ryzyko. W praktyce gazociąg prowadzi się w warstwie podsypki, w rurze osłonowej z sygnalizacją wycieku, ale trasę zatwierdza każdorazowo zakład gazowniczy. Bez takiej zgody instalacja nie zostanie odebrana.

Trzecim elementem są rozdzielacze i skrzynki przyłączeniowe. Żadnego zaworu, licznika ani rozdzielacza nie umieszcza się w betonie. Wszystkie punkty serwisowe trafiają do ścian, w specjalnie przygotowanych wnękach, dostępnych po wykończeniu domu. Wyjątkiem są studzienki rewizyjne kanalizacji, które projektuje się poniżej płyty, w podsypce, z włazem rewizyjnym na poziomie posadzki piwnicy lub garażu.

Czwartym, często pomijanym elementem, są kanały kablowe do ładowarek pojazdów elektrycznych. Planując dom na lata, warto przewidzieć peszel o średnicy 40 mm od rozdzielni do garażu, nawet jeśli ładowarki jeszcze nie ma. Włożenie go po zalaniu płyty to kucie, a ułożenie teraz to 15 zł różnicy w kosztorysie. Peszel prowadzi się w warstwie podsypki, łukiem o promieniu nie mniejszym niż 10-krotność średnicy, by dało się przeciągnąć kabel.

Piątym elementem są przewody, które mogą ulec degradacji chemicznej. Rury z PVC-U bez atestu do betonu, kable w peszelach bez warstwy ochronnej, rury miedziane w bezpośrednim kontakcie ze świeżym betonem. Beton ma odczyn silnie zasadowy, pH 12-13, który w ciągu lat potrafi rozkładać niechronione tworzywa. Dlatego norma PN-EN 805 wymaga, by wszystkie instalacje w betonie miały warstwę ochronną odporną na działanie zasad.

Zapamiętaj: nie układaj w płycie niczego, czego nie jesteś w stanie precyzyjnie zaprojektować z dokładnością do 2 cm. Im wcześniej powstanie plan mediów, tym mniej kucia po zalaniu.

Osiem błędów inwestorów, które kosztują najwięcej

Lista błędów, które pojawiają się na polskich budowach najczęściej, otwiera brak dokumentacji geodezyjnej instalacji. Bez niej ekipa wykończeniowa wierci otwory na ślepo, trafia w peszel lub rurę grzewczą i zaczyna się lawina kosztów. Każdy taki błąd to 5-30 tys. zł za naprawę, a po nim zostaje ślad w postaci obniżonej nośności płyty.

Kolejny błąd to brak próby ciśnieniowej. Instalacja wodna powinna być testowana na ciśnienie 1,5 raza wyższe niż robocze, przez minimum 30 minut. Bez tego nie wiadomo, czy złączka nie została źle zaciśnięta. Woda pod ciśnieniem w betonie oznacza konieczność wykucia fragmentu płyty, osuszenia, antykorozji zbrojenia i ponownego betonowania.

Brak drenażu opaskowego przy płycie na gruntach spoistych to trzeci kosztowny błąd. Woda gruntowa wokół płyty podnosi się kapilarnie, przecieka przez mikrospękania i zaczyna niszczyć izolację. Koszt drenażu to 15-25 tys. zł, a koszt naprawy po pięciu latach bez drenażu to 40-80 tys. zł za osuszanie i odtworzenie warstw.

Brak mankietów na przepustach, rezygnacja z warstwy przeciwwilgociowej z powodu oszczędności, brak ciągłości izolacji termicznej przy przepustach, planowanie łazienki w miejscu, gdzie nie ma spadku kanalizacji, zbyt mała średnica peszli, brak zapasu kabla w przepustach. Te siedem pozycji uzupełnia listę, a każda z nich to 3-20 tys. zł za naprawę plus utrata gwarancji na płytę.

Checklista odbioru płyty fundamentowej

• Dokumentacja geodezyjna z lokalizacją wszystkich przepustów i instalacji
• Protokoły prób ciśnieniowych wody i szczelności kanalizacji
• Potwierdzenie ciągłości izolacji przeciwwilgociowej i mankietów
• Dziennik betonowania z datą, klasą betonu i warunkami pogodowymi
• Wyniki badań betonu (wytrzymałość na ściskanie po 28 dniach)
• Sprawdzenie rzędnych posadzki w kluczowych punktach (kuchnia, łazienki, garaż)
• Potwierdzenie braku kolizji z projektem architektonicznym (otwory, słupy)
• Zdjęcia płyty przed zasypaniem warstw wykończeniowych

Norma PN-EN 13670 reguluje wykonawstwo konstrukcji betonowych, a Warunki Techniczne 2024 (Rozporządzenie Ministra Rozwoju i Technologii) określają minimalną głębokość posadowienia i wymagania izolacyjne. Katalog domów pasywnych (Passivhaus Institut) definiuje standard szczelności powietrznej, który w płycie osiąga się właśnie dzięki ciągłej izolacji i uszczelnionym przepustom. Przed rozpoczęciem prac warto skonsultować projekt z konstruktorem, który potwierdzi, że rozmieszczenie instalacji nie narusza strefy ściskania płyty ani nie tworzy mostków termicznych.

Źródła danych i norm: PN-EN 13670:2010, PN-EN 1992 (Eurokod 2), Rozporządzenie Ministra Rozwoju i Technologii z 2022 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, katalog Passivhaus Institut (passivhaus.de), dane rynkowe z Ogólnopolskiego Katalogu Cen Materiałów Budowlanych 2024/2025.
