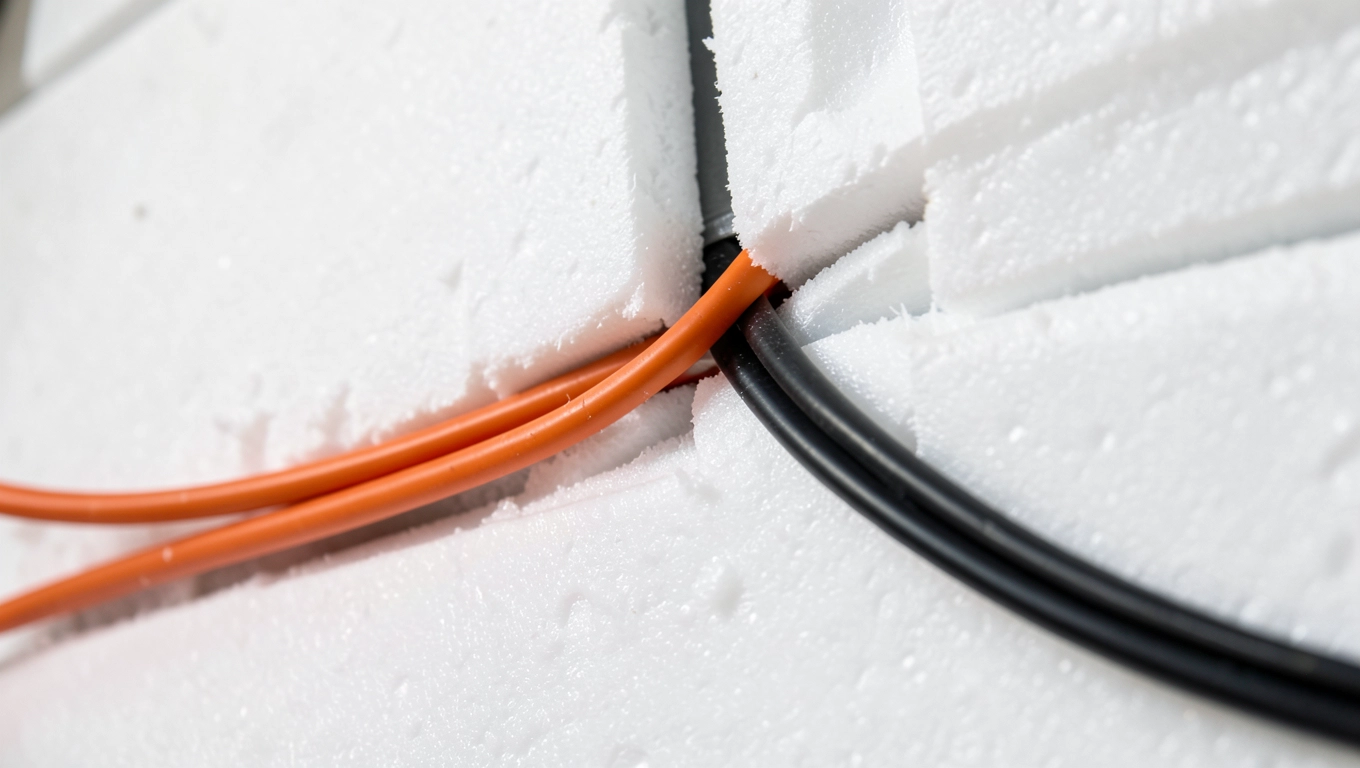

Instalacja w styropianie: jak poprowadzić kable bez błędów

Prowadzenie kabli w ociepleniu podłogi

Wielu inwestorów traktuje warstwę styropianu pod posadzką jak pustą przestrzeń, w której można poprowadzić dosłownie wszystko. Tymczasem instalacja elektryczna w styropianie podłogowym rządzi się swoimi prawami fizyki i wynikającymi z nich normami. Kabel zamknięty w materiale o bardzo niskim współczynniku przewodzenia ciepła (lambda od 0,031 do 0,040 W/mK) nie ma praktycznie żadnej możliwości oddawania ciepła do otoczenia, więc każdy amper płynący przez żyłę podnosi temperaturę izolacji PVC lub PE.

• Prowadzenie kabli w ociepleniu podłogi
• Peszel w styropianie: montaż krok po kroku
• Dobór przekroju kabla przy izolacji termicznej
• Najczęstsze błędy przy elektryce w warstwie izolacji
• Koszty materiałów i robocizny w 2025 roku
• Elektryka w styropianie vs w wełnie mineralnej
• Checklisty przed i po montażu
• Schemat decyzyjny: kiedy sam, kiedy fachowiec
• Kiedy odpuścić i wybrać tradycyjną instalację
• Case study: dom 120 m² z ogrzewaniem podłogowym
• Nowe rozwiązania techniczne

Przy standardowej posadzce w domu jednorodzinnym kabel o przekroju 2,5 mm² i obciążeniu 16 A wydziela około 17 W na metr bieżący. W tradycyjnym peszelu na tynku ciepło to rozprasza się w murze, natomiast w styropianie temperatura wewnątrz osłony może wzrosnąć nawet o 30°C powyżej wartości projektowej. Dlatego obowiązuje zasada: im grubsza warstwa izolacji, tym większy przekrój kabla dla tego samego obwodu.

Najczęściej stosowanym rozwiązaniem jest peszel karbowany typu RKGL lub RKGY układany bezpośrednio na płycie styropianowej, przed wylaniem wylewki. Peszel pełni tu nie tylko funkcję ochrony mechanicznej, ale przede wszystkim tworzy mikroszczelinę powietrzną, która pozwala na konwekcję i częściowe chłodzenie kabla. Rurka sztywna taka jak RL lub RS działa jeszcze lepiej, bo jej gładka powierzchnia wewnętrzna nie wytwarza punktowych nacisków na izolację.

Kabel prowadzony bez żadnej osłony, czyli wariant YDY bez peszla, dopuszczalny jest wyłącznie w suchych pomieszczeniach i przy warstwie izolacji nieprzekraczającej 5 cm. W praktyce oznacza to raczej remonty stropów międzykondygnacyjnych niż nowe budownictwo. Warto też pamiętać, że brak osłony uniemożliwia wymianę przewodu bez kucia posadzki, co przy awarii potrafi kosztować kilkanaście tysięcy złotych.

Styropian grafitowy, coraz popularniejszy ze względu na lepszy współczynnik lambda, utrudnia odprowadzanie ciepła jeszcze bardziej niż biały EPS 70. Jego ciemna powierzchnia pochłania ciepło promieniowania z kabla, zamiast je odbijać. W domach pasywnych z 20-centymetrową warstwą takiego materiału stosuje się już kable YDYżo 3x4 mm² nawet dla obwodów oświetleniowych.

Peszel w styropianie: montaż krok po kroku

Sam montaż peszla w warstwie izolacji termicznej nie jest trudny, ale wymaga dyscypliny technologicznej, której brak widać potem na co trzeciej budowie. Pierwszym krokiem jest stabilne mocowanie rurki do podłoża, ponieważ wylewka cementowa o grubości 5-7 cm waży około 100-120 kg na metr kwadratowy. Każdy luz w peszelu to ryzyko, że kabel zawiśnie w betonie i pojawi się pęcherz powietrza.

Do mocowania służą uchwyty montażowe typu U lub tzw. klipsy styropianowe. Klips wbija się bezpośrednio w styropian i obejmuje rurkę z obu stron, dzięki czemu nie trzeba stosować kołków. Rozstaw uchwytów wynosi maksymalnie 50 cm na prostych odcinkach i co 15-20 cm na łukach. Przy promieniu gięcia poniżej 5-krotnej średnicy peszel traci przekrój, co oznacza, że kabel będzie się grzał w jednym punkcie.

Głębokość prowadzenia ma znaczenie nie mniejsze niż sam przekrój. Optymalnie peszel powinien leżeć 2-3 cm powyżej styropianu, czyli w dolnej warstwie wylewki. Takie umiejscowienie sprawia, że kabel ma ponad sobą 4-5 cm betonu, który pełni funkcję akumulatora ciepła, ale jednocześnie jest na tyle blisko styropianu, by w razie przegrzania szybko oddać energię. Prowadzenie tuż pod posadzką, czyli w górnej warstwie wylewki, skutkuje punktowym grzaniem parkietu lub płytek i szybkim starzeniem się izolacji.

Łuki i kolana wymagają wyjątkowej staranności. Standardowy peszel 20 mm można zginać do promienia 80 mm, ale w styropianie lepiej używać łagodnych łuków o promieniu 120-150 mm. Każde zagięcie tworzy wewnętrzny naprężnik, który po wylaniu wylewki staje się potencjalnym punktem uszkodzenia izolacji. Elektryk z 15-letnim stażem powie Wam, że 80% awarii kabli podłogowych zaczyna się właśnie od załamania w peszelu.

Na koniec warto zadbać o dokumentację. Zdjęcia lub szkic z trasą peszli i wymiarowaniem od ścian pozwolą za 10 lat uniknąć wiercenia w posadzce bez stresu, czy trafimy w kabel. W erze smartfonów ta czynność zajmuje 15 minut, a oszczędza kilka tysięcy złotych i nerwy.

Dobór przekroju kabla przy izolacji termicznej

Temat, który elektrycy omijają w rozmowach z inwestorami, bo brzmi nudno, a potrafi spalić pół domu. Chodzi o przelicznik przekroju przy obciążeniu kabla otoczonego materiałem termoizolacyjnym. Katalogi producentów podają dopuszczalne obciążenie dla kabla w temperaturze otoczenia 25°C i metodzie instalacji B2 (peszel w ścianie). W styropianie temperatura pracy rośnie, a metoda instalacji zbliżona jest do A1 (kabel w izolacji cieplnej).

Dla obwodu oświetleniowego (10 A) w tradycyjnej instalacji stosuje się przewód 1,5 mm². Gdy ten sam przewód znajdzie się w warstwie 10 cm EPS, jego obciążalność długotrwała spada o 30-40%. Konsekwencja jest prosta: kabel się starzeje, izolacja twardnieje i po 8-12 latach pojawia się przebicie. Dlatego w ociepleniu stosuje się przekrój 2,5 mm² nawet dla żyrandola w sypialni.

Przy warstwie 20 cm i więcej, typowej dla domów pasywnych, przekrój rośnie jeszcze o jeden stopień. Powód jest czysto fizyczny: ciepło wydzielane przez przewód musi pokonać drogę do otoczenia przez materiał o bardzo niskiej przewodności cieplnej. Współczynnik korekcyjny dla kabla otoczonego materiałem izolacyjnym można sprawdzić w normie PN-HD 60364, tabela 52.D.1, ale w praktyce elektryk stosuje prosty przelicznik: każdy stopień grubości ocieplenia to krok w górę w przekroju.

Warto też pamiętać o zabezpieczeniach nadprądowych. Bezpiecznik 16 A na obwodzie gniazdowym chroni kabel, ale nie chroni warstwy styropianu przed temperaturą 70°C, którą taki bezpiecznik toleruje przez wiele godzin. Dlatego coraz częściej stosuje się wyłączniki różnicowoprądowe z członem nadprądowym typu AC lub A o charakterystyce B16, a w obwodach narażonych na przegrzanie, na przykład w podłodze z ogrzewaniem elektrycznym, dodatkowo ograniczniki temperatury.

Najczęstsze błędy przy elektryce w warstwie izolacji

Praktyka budowlana pokazuje, że pewne błędy powtarzają się tak regularnie, jak budzik w poniedziałek. Warto je poznać, zanim sami je popełnimy lub zanim ekipa zacznie się tłumaczyć, że "tak się zawsze robi".

Błąd 1: Skręcanie peszla w ciasne łuki. Skutek: kabel traci przekrój, grzeje się w punkcie załamania. Fix: promień gięcia minimum 5-krotność średnicy peszla, a przy grubszych przekrojach nawet 8-krotność.

Błąd 2: Brak rurki ochronnej przy przejściach przez wylewkę. Skutek: kabel przetarty o krawędź dylatacji, zwarcie po dwóch latach. Fix: stosowanie tulei ochronnych PVC w szczelinach dylatacyjnych, z zapasem kabla pozwalającym na ruchy termiczne.

Błąd 3: Prowadzenie kabla bezpośrednio na styropianie bez mocowania. Skutek: kabel wypływa do góry przy wylewaniu posadzki i tworzy nierówności. Fix: klipsy lub uchwyty co 50 cm, a przy krzyżowaniu tras dodatkowe mocowanie krzyżowe.

Błąd 4: Użycie kabla YDY zamiast YDYp w pomieszczeniach wilgotnych. Skutek: brak separacji żył, woda kondensacyjna powoduje zwarcie między żyłami. Fix: kabel YKY lub YDYp, klasa izolacji minimum 2, odporność na wilgoć zgodna z IP 67.

Błąd 5: Pomijanie pomiarów po montażu. Skutek: brak dokumentacji dla ubezpieczyciela, problem ze sprzedażą nieruchomości. Fix: pomiar rezystancji izolacji megomiernikiem 500 V, pomiar impedancji pętli zwarcia, spis z natury w formie szkicu.

Błąd 6: Brak separacji od instalacji gazowej. Skutek: w razie rozszczelnienia gaz przenika wzdłuż peszli do pomieszczeń mieszkalnych. Fix: zachowanie odległości minimum 25 cm od rur gazowych lub zastosowanie peszla szczelnego z atestem.

Błąd 7: Brak klasy palności styropianu w dokumentacji. Skutek: w razie pożaru toksyczne gazy wędrują kanałem kablowym po całym domu. Fix: styropian klasy E lub lepszy, kable o izolacji bezhalogenowej (HFFR), przejścia przez strefy pożarowe uszczelnione masą ogniochronną.

Błąd 8: Użycie peszla z PVC w strefie narażonej na UV. Skutek: kruchość osłony po kilku miesiącach, brak ochrony mechanicznej kabla. Fix: peszel PE lub peszel z filtrem UV w strefach nasłonecznionych, na przykład przy oknach tarasowych.

Koszty materiałów i robocizny w 2025 roku

Ceny w budownictwie zmieniają się szybciej niż przepisy, dlatego poniższe widełki odpowiadają średniej rynkowej w pierwszym kwartale 2025. Różnice regionalne potrafią sięgać 15-20%, ale tabela poniżej daje rzetelny punkt odniesienia do rozmowy z wykonawcą.

Robocizna zależy od regionu, skomplikowania instalacji i doświadczenia ekipy. Wariant remontowy (małe mieszkanie do 50 m², doprowadzenie kilku obwodów) to wydatek 1 200-2 500 zł. Wariant średni (dom 100 m², kompletna instalacja podłogowa) zamyka się w kwocie 4 500-7 800 zł. Wariant duży (dom 150 m² z inteligentnym sterowaniem) przekracza zwykle 12 000 zł i wymaga projektu.

Warto doliczyć koszt projektu, który dla domu 120 m² wynosi 800-1 500 zł. Brak projektu to pozorna oszczędność, która procentuje przy każdej awarii i przy sprzedaży nieruchomości. Banki i ubezpieczyciele coraz częściej wymagają dokumentacji powykonawczej, a tej nie da się sporządzić bez wcześniejszego rysunku.

Elektryka w styropianie vs w wełnie mineralnej

Oba materiały izolacyjne są popularne, ale ich zachowanie wobec kabla elektrycznego różni się znacząco. Wełna mineralna, zwłaszcza skalna, ma przewodność cieplną lambda od 0,032 do 0,045 W/mK, ale jednocześnie pochłania wilgoć i przepuszcza parę wodną. W połączeniu z kablem w peszelu tworzy środowisko, w którym kondensacja pary wodnej potrafi obniżyć rezystancję izolacji kabla o rząd wielkości.

Styropian jest tu bardziej przewidywalny. Nie chłonie wilgoci, nie reaguje z izolacją PVC, a jego struktura zamkniętych komórek nie pozwala na ruch powietrza wewnątrz warstwy. Dla kabli elektrycznych to lepsze środowisko niż wełna. Z drugiej strony styropian nie ma właściwości akustycznych wełny i gorzej radzi sobie z ogniem.

Przy wyborze warto kierować się prostą zasadą: w strefach narażonych na wilgoć (łazienki, kuchnie, pralnie) sprawdza się styropian, w strefach suchych i wymagających izolacji akustycznej, na przykład sypialniach na poddaszu, lepiej działa wełna z dodatkową warstwą paroizolacji. Decyzja warto podjąć na etapie projektu, bo zmiana materiału izolacyjnego w trakcie budowy oznacza przeprojektowanie instalacji.

Checklisty przed i po montażu

Poniższe listy wynikają z doświadczeń ekip, które musiały poprawiać cudze błędy. Wydrukowanie ich i powieszenie nad stołem w warsztacie zajmuje minutę, a oszczędza tygodnie nerwów.

Przed rozpoczęciem montażu:

• Mam aktualny projekt instalacji z trasami kabli, rozmieszczeniem puszek i rozdzielni.
• Sprawdziłem klasę palności styropianu (minimum E) i producenta materiału.
• Mam dobrane przekroje kabli do grubości ocieplenia, zgodnie z tabelą korekcyjną.
• Kupiłem peszel z atestem, klipsy montażowe i tuleje ochronne.
• Przygotowałem narzędzia: nożyk do peszla, klucz do zaciskania, miernik rezystancji izolacji.
• Oznaczyłem na ścianach przebieg peszli farbą fluorescencyjną.
• Zgłosiłem rozpoczęcie prac do zakładu energetycznego, jeśli wymaga tego przyłącze.
• Ustaliłem z ekipą budowlaną kolejność prac: styropian, peszel, wylewka.
• Mam zdjęcia z poprzednich etapów budowy, by wiedzieć, gdzie biegną inne instalacje.
• Sprawdziłem, czy peszel nie koliduje z rurkami ogrzewania podłogowego.
• Mam zapas kabla 10% ponad obliczone zużycie.
• Wyczyściłem powierzchnię styropianu z resztek i pyłu.
• Przygotowałem rozdzielnię z listwą zaciskową i oznaczeniami obwodów.
• Mam planowane punkty mocowania puszek podtynkowych w stropie lub ścianie.
• Ustaliłem z inspektorem nadzoru termin odbioru instalacji.

Po zakończeniu montażu:

• Wykonano pomiar rezystancji izolacji każdego obwodu (minimum 0,5 MΩ).
• Sprawdzono ciągłość żył ochronnych i połączeń wyrównawczych.
• Zmierzono impedancję pętli zwarcia dla każdego obwodu.
• Przetestowano działanie wyłączników różnicowoprądowych przyciskiem TEST.
• Wykonano dokumentację fotograficzną z trasami peszli i wymiarowaniem.
• Sporządzono szkic powykonawczy z naniesionymi trasami.
• Oznakowano rozdzielnię zgodnie z projektem.
• Przekazano inwestorowi kopię certyfikatów użytych materiałów.
• Wyczyszczono stanowisko pracy i usunięto odpady kablowe.
• Zapisano wyniki pomiarów w dzienniku budowy.

Spełnienie wszystkich punktów wymaga czasu, ale daje pewność, że instalacja przejdzie odbiór bez uwag i posłuży bezawaryjnie przez następne 25-30 lat. W budownictwie nie istnieje coś takiego jak "prawie dobrze" jest tylko dobrze albo trzeba poprawiać.

Schemat decyzyjny: kiedy sam, kiedy fachowiec

Wielu inwestorów zadaje sobie pytanie, czy montaż peszla i kabli w warstwie izolacji to praca dla ambitnego majsterkowicza, czy dla uprawnionego elektryka. Odpowiedź nie jest zero-jedynkowa.

Samodzielnie można wykonać prowadzenie peszli i układanie kabli w warstwie izolacji podłogowej, pod warunkiem że:

• projekt instalacji został sporządzony przez osobę z uprawnieniami,
• mamy dostęp do miernika rezystancji izolacji i umiemy go obsługiwać,
• peszel nie przekracza długości 15 m na odcinek (brak konieczności stosowania puszek przeciągowych).

Fachowiec z uprawnieniami SEP wymagany jest do:

• podłączenia rozdzielni i zabezpieczeń nadprądowych,
• wykonania pomiarów elektrycznych i podpisania protokołu,
• instalacji w pomieszczeniach mokrych (łazienki, kuchnie, pralnie),
• prac przy złączu kablowym lub w rozdzielni głównej budynku.

Próg jest prosty: im bliżej rozdzielni i źródła zasilania, tym większa odpowiedzialność. Peszel na podłodze salonu to jedno, a podłączenie kabla 4x10 mm² do rozdzielni głównej to zupełnie inna bajka.

Kiedy odpuścić i wybrać tradycyjną instalację

Nie każdy budynek potrzebuje instalacji w warstwie ocieplenia. W domach z cienką warstwą styropianu (do 5 cm), na przykład przy docieplaniu starego stropodachu, lepiej poprowadzić kable w tynku lub w listwach przypodłogowych z kanałem kablowym. Powód jest prosty: przy małej grubości izolacji kwestia chłodzenia kabla traci na znaczeniu, a prowadzenie peszla w styropianie komplikuje technologię bez wyraźnej korzyści.

Pomieszczenia mokre, takie jak łazienki, kuchnie czy pralnie, wymagają dodatkowej separacji i klasy ochrony minimum IP 44. W praktyce oznacza to konieczność stosowania peszla szczelnego i uszczelek w puszkach. Jeśli projektant nie uwzględni tych wymagań, instalacja w styropianie w takich wnętrzach stanie się koszmarem serwisowym.

Ściany zewnętrzne z ociepleniem ETICS (metoda lekka-mokra) to osobny rozdział. Prowadzenie kabli w warstwie styropianu elewacyjnego jest możliwe, ale wymaga puszek fasadowych i kabli odpornych na UV. Wielu inwestorów rezygnuje z tego rozwiązania na rzecz okablowania podtynkowego z późniejszym kuciem lub wykorzystaniem kanałów natynkowych z PVC. Decyzja zależy od estetyki elewacji i od tego, jak często planujemy zmieniać rozmieszczenie punktów elektrycznych.

Case study: dom 120 m² z ogrzewaniem podłogowym

W domu na przedmieściach Wrocławia projektant zaplanował 25 obwodów elektrycznych w warstwie 12 cm styropianu grafitowego pod wylewką. Łączna długość peszla wyniosła 340 mb, a kabli 720 mb. Zastosowano kable YDYp 3x2,5 mm² dla oświetlenia i 3x4 mm² dla gniazd. Wszystkie obwody poprowadzono w peszelu RKGL 20 mm, mocowanym klipsami co 40 cm.

Koszt materiałów zamknął się w kwocie 6 800 zł, robocizna z pomiarami to 5 200 zł. Czas montażu: 4 dni robocze. Po dwóch latach eksploatacji pomiar kontrolny wykazał rezystancję izolacji na poziomie 280 MΩ, znacznie powyżej normy. Jedynym problemem okazało się przegrzewanie jednego obwodu w kuchni, gdzie początkowo zastosowano przekrój 2,5 mm² dla kuchenki indukcyjnej. Po wymianie kabla na 6 mm² usterka ustała.

Wniosek: nawet starannie zaprojektowana instalacja wymaga aktualizacji przekrojów przy dużych odbiornikach. Kuchenka indukcyjna o mocy 7 kW pobiera prąd 32 A, co przy przekroju 2,5 mm² w ociepleniu oznacza temperaturę kabla przekraczającą 70°C.

Nowe rozwiązania techniczne

Rynek instalacji elektrycznych nie stoi w miejscu i pojawiają się rozwiązania, które jeszcze pięć lat temu były dostępne tylko w katalogach zagranicznych. Listwy przypodłogowe z kanałem kablowym to pozornie drobny gadżet, ale w remontowanych mieszkaniach potrafią zastąpić kucie ścian. Współczesne listwy mieszczą do trzech obwodów, mają kanały separowane dla kabli zasilających i sygnałowych oraz klapy zdejmowane bez narzędzi.

Kanały instalacyjne podłogowe, tak zwane floor boxes, pozwalają na dostarczenie zasilania w środek pomieszczenia bez konieczności prowadzenia kabli przez środek. Stosuje się je w biurach i salonach, gdzie rozmieszczenie mebli bywa zmienne. W domach mieszkalnych floor box sprawdza się w wyspie kuchennej, gdzie potrzebujemy zasilania dla płyty indukcyjnej i gniazda dla robota kuchennego.

Inteligentne systemy zarządzania energią, takie jak Loxone, KNX czy Fibaro, wymagają prowadzenia dodatkowych przewodów magistralnych. Te przewody, najczęściej skrętka ekranowana, też trafiają w warstwę izolacji. Warto o nich pomyśleć już na etapie projektu, bo późniejsze dołożenie magistrali oznacza zrywanie posadzki. Koszt skrętki jest niewielki (3-5 zł/mb), ale brak miejsca w peszelu potrafi skomplikować całą instalację.

Źródła danych i normy: PN-HD 60364 (Instalacje elektryczne niskiego napięcia), PN-E-05100 (Instalacje elektryczne w obiektach budowlanych), Warunki Techniczne 2022 (Rozporządzenie Ministra Rozwoju i Technologii), katalogi techniczne producentów kabli i peszli, strona Stowarzyszenia Elektryków Polskich (sep.com.pl), portal wiedzy technicznej PWM (pwm.org.pl), dane rynkowe z platformy Oferteo i SonarHome za pierwszy kwartał 2025.
