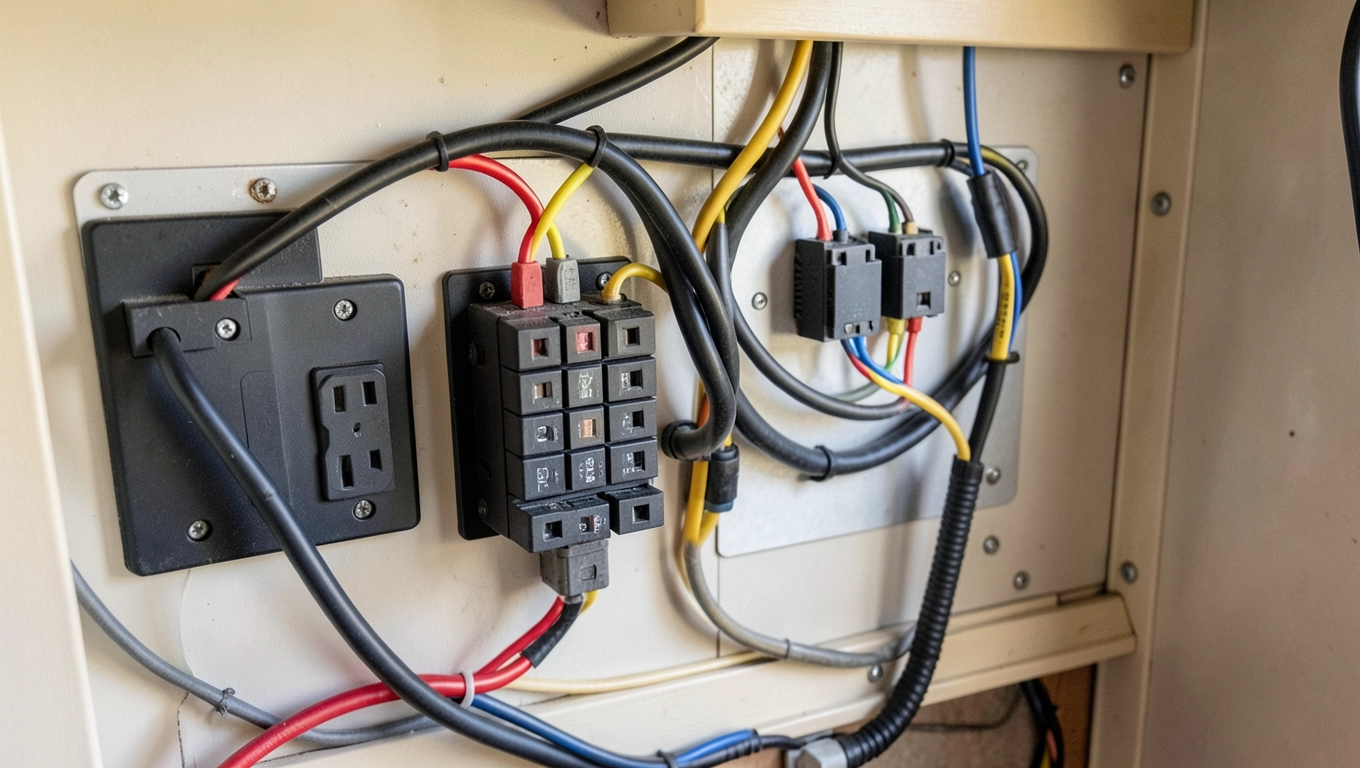

Instalacja elektryczna w przyczepie kempingowej bez spalin i stresu

Ciemność w przyczepie o trzeciej w nocy, pusta lodówka nad ranem, brak ładowarki do telefonu w środku lasu to scenariusze, które potrafią skutecznie zepsuć nawet najlepiej zaplanowany wyjazd. Instalacja elektryczna w przyczepie kempingowej to nie zbiór przypadkowych przewodów i pudełek, lecz precyzyjny układ, w którym każdy element odpowiada za konkretne zadanie i współpracuje z pozostałymi w ściśle określony sposób. W kolejnych rozdziałach znajdziesz konkretne parametry, sprawdzone schematy oraz rozwiązania problemów, z którymi przyczepowicze mierzą się regularnie od doboru akumulatora LiFePO4 po sezonowy przegląd paneli fotowoltaicznych.

• Akumulator, przetwornica i panel słoneczny w jednym układzie
• Schemat elektryki przyczepy krok po kroku
• Jak dobrać kable i bezpieczniki do instalacji
• Najczęstsze awarie elektryki w przyczepie i ich naprawa
• Kalendarz konserwacji i przeglądy sezonowe
• Budżet instalacji w trzech wariantach
• Kiedy oddać instalację fachowcowi

Akumulator, przetwornica i panel słoneczny w jednym układzie

Serce mobilnej instalacji elektrycznej bije w akumulatorze pokładowym, którego zadaniem jest magazynowanie energii na godziny pracy lodówki, oświetlenia czy pompy wodnej. Najstarsze rozwiązania oparte na akumulatorach kwasowo-ołowiowych żelowych ustępują dziś miejsca dwóm technologiom: AGM oraz LiFePO4. Różnica między nimi wynika z budowy wewnętrznej AGM wykorzystuje maty z włókna szklanego nasączone elektrolitem, co pozwala na montaż w dowolnej pozycji i przyspiesza reakcję chemiczną, natomiast LiFePO4 opiera się na stabilnej strukturze fosforanu żelaza, dzięki czemu ogniwo wytrzymuje nawet trzy tysiące pełnych cykli rozładowania bez drastycznej utraty pojemności.

Drugim filarem układu jest przetwornica napięcia, zamieniająca prąd stały 12 V z akumulatora na 230 V potrzebne do zasilania ładowarek laptopów, ekspresów czy suszarek. Czysta sinusoida generuje napięcie o kształcie identycznym jak w domowej sieci, dzięki czemu silniki komutatorowe w małych urządzeniach nie przegrzewają się i pracują cicho. Modyfikowana sinusoida, tańsza o 40-60%, sprawdza się przy prostych grzałkach i zasilaczach impulsowych, lecz w starszych lodówkach kompresorowych potrafi wywołać piszczenie uzwojeń oraz przyspieszone zużycie sprężarki.

Panel fotowoltaiczny z regulatorem MPPT stanowi trzeci element tej układanki. Sterownik MPPT (Maximum Power Point Tracking) śledzi punkt maksymalnej mocy modułu w czasie rzeczywistym w ciągu dnia napięcie na panelu waha się od 17 V w pełnym słońcu do 22 V w chłodne, jasne południe, a MPPT przekłada tę energię na optymalny prąd ładowania akumulatora, zwiększając uzysk o 20-30% w stosunku do tańszego regulatora PWM. Jeden sztywny panel 150 W dostarcza latem około 0,7-0,9 kWh dziennie, co wystarcza na wieczorne oświetlenie LED i ładowanie telefonów, lecz już nie na ciągłą pracę lodówki kompresorowej pobierającej 1,5 A przez całą dobę.

Porada praktyka: W przyczepach z miejscem na dachu powyżej 1,6 m² lepiej sprawdzają się dwa panele 100 W połączone równolegle niż jeden duży rozkładają obciążenie wiatrem i ograniczają punktowe zacienienie przy gałęziach drzew.

Gdy przyczepa stoi na kempingu z dostępem do sieci 230 V lub jedzie z autem, w grę wchodzą kolejne źródła: prostowniki sieciowe oraz ładowarki DC-DC. Ładowarka DC-DC pobiera napięcie z alternatora pojazdu (13,8-14,4 V podczas pracy silnika), podnosi je lub obniża do poziomu optymalnego dla akumulatora pokładowego i ogranicza prąd tak, aby nie przegrzać wiązki kablowej przy długich trasach. To rozwiązanie zyskuje na popularności, ponieważ pozwala doładować LiFePO4 nawet przy krótkiej jeździe miejskiej, czego klasyczny przekaźnik rozdzielający nie potrafił.

Schemat elektryki przyczepy krok po kroku

Zanim pojawi się pierwszy przewód, warto spisać listę urządzeń wraz z ich średnim poborem prądu, ponieważ suma watogodzin determinuje pojemność akumulatora oraz przekrój kabli.

Przy akumulatorze LiFePO4 o pojemności 100 Ah i dopuszczalnym rozładowaniu do 80% zapas energii wynosi 80 Ah, co przekłada się na prawie dwie doby autonomii bez ładowania. W przypadku AGM ta sama pojemność użytkowa to zaledwie 40-50 Ah, ponieważ głębokie rozładowanie poniżej 50% skraca żywotność ogniwa o kilkaset cykli.

Uwaga: Sumaryczny pobór urządzeń na poziomie 43 Ah oznacza prąd ciągły rzędu 5-6 A z akumulatora, jednak chwilowe skoki przy rozruchu pompy sięgają 8 A kable zasilające oraz bezpieczniki dobieraj z 30% zapasem.

Fizyczny schemat blokowy wygląda następująco: panel słoneczny łączy się z regulatorem MPPT przewodem solarnym o podwójnej izolacji (odpornym na UV i przegrzanie do 120°C). Z regulatora biegnie kabel do rozdzielnicy, obok której wpina się akumulator pokładowy, ładowarkę DC-DC oraz prostownik sieciowy. Rozdzielnica rozdziela zasilanie na poszczególne obwody: oświetleniowy, pompowy, gniazda 12 V oraz, poprzez przetwornicę, obwód 230 V. Na każdym odgałęzieniu powinien znaleźć się bezpiecznik topikowy dobrany do przekroju kabla, nie do mocy odbiornika.

Rozmieszczenie komponentów w przyczepie

Akumulator montuj jak najbliżej środka ciężaru przyczepy, najlepiej pod siedziskiem lub w dedykowanej skrzyni wentylowanej od spodu takie ustawienie ogranicza wahania przechyłów oraz ułatwia dostęp do biegunów. Przetwornica 1000-2000 W wymaga co najmniej 15 cm wolnej przestrzeni wokół obudowy, ponieważ tranzystory mocy tracą 5-15% energii w postaci ciepła, a w zamkniętej przestrzeni temperatura wewnętrzna potrafi przekroczyć 70°C, co skraca żywotność wentylatora. Rozdzielnicę umieszczaj pod blatem kuchennym lub przy wejściu, gdzie zimne powietrze z zewnątrz chłodzi aparaturę i gdzie łatwo sprawdzisz stan bezpieczników bez rozmontowywania mebli.

Jak dobrać kable i bezpieczniki do instalacji

Dobór przekroju kabla wynika z trzech zależnych od siebie zmiennych: natężenia prądu, długości przewodu oraz dopuszczalnego spadku napięcia. Przy 12 V nawet niewielki spadek potrafi zmniejszyć moc pobieraną przez lodówkę czy oświetlenie o 5-10%, a w skrajnych przypadkach uniemożliwić rozruch pompy. Norma PN-EN 60335-1 oraz zalecenia producentów urządzeń rekreacyjnych mówią o spadku nieprzekraczającym 3% w obwodzie głównym i 5% w obwodach odgałęzionych.

Reguła kciuka mówi: im dłuższy obwód i im wyższy prąd, tym grubszy kabel miedziany, w izolacji PVC lub silikonowej, odporny na temperatury od -30°C do +90°C. Na odcinkach narażonych na wibracje i ostre krawędzie stosuj peszel ochronny oraz przepusty gumowe, ponieważ sama izolacja kabla ugina się po kilku sezonach jazdy po polnych drogach.

Bezpieczniki topikowe umieszczaj w odległości nie większej niż 40 cm od źródła zasilania, czyli zaraz za akumulatorem, za regulatorem MPPT, za prostownikiem sieciowym oraz na początku każdego odgałęzienia. Ich zadaniem nie jest ochrona odbiornika, lecz przerwanie łuku elektrycznego w przypadku przetarcia kabla o metalową ramę przyczepy, gdy zwarty przewód pobiera prąd rzędu setek amper, topiąc izolację w ułamku sekundy. Bezpiecznik różnicowoprądowy RCD 30 mA w obwodzie 230 V chroni ludzi, reagując na upływ prądu przez ciało przy dotyku uszkodzonego urządzenia jego instalacja jest wymagana w pojazdach rekreacyjnych podłączanych do zewnętrznego zasilania zgodnie z normą PN-EN 60364-7-721.

Najczęstsze awarie elektryki w przyczepie i ich naprawa

Rozładowanie akumulatora w ciągu jednej nocy bywa skutkiem nie wyłączonych odbiorników, lecz prądu upływu z samej przetwornicy pozostawionej w trybie czuwania, napiętla resztkowego na stykach przekaźników czy zbyt długiego cyklu pracy pompy przy niskim ciśnieniu wody.

Objaw → przyczyna → rozwiązanie

Migotanie oświetlenia LED przy pracy lodówki: spadek napięcia na zbyt cienkim kablu. Zmierz napięcie na zaciskach akumulatora pod obciążeniem i na końcu obwodu różnica powyżej 0,4 V sygnalizuje konieczność wymiany przewodu na grubszy lub zainstalowania dodatkowego przekaźnika przy akumulatorze.

Brak ładowania z panelu słonecznego: często przyczyna tkwi w bezpieczniku liniowym na przewodzie solarnym albo w odwrotnej polaryzacji wtyczki MC4 po czyszczeniu dachu. Sprawdź napięcie w punkcie pracy panelu (Voc) oraz wskazania regulatora MPPT jeśli regulator pokazuje zero, problem leży w okablowaniu, nie w panelu.

Przepalony bezpiecznik zaraz po wymianie: oznacza zwarcie w obwodzie za bezpiecznikiem. Odłączaj kolejne odbiorniki, aż bezpiecznik przestanie przepalać, wtedy usterka leży w ostatnim odłączonym urządzeniu lub w jego kablu przetartym o metalowy kant szafki. Pamiętaj, że bezpiecznik o wyższym amperażu nie rozwiązuje problemu jedynie przesuwa miejsce przegrzania z obudowy bezpiecznika na izolację kabla.

Przetwornica wyłączająca się po kilku sekundach: to zabezpieczenie przed zbyt niskim napięciem akumulatora (zazwyczaj poniżej 10,5 V dla LiFePO4) lub przegrzaniem. Sprawdź temperaturę obudowy w lecie, przy braku wentylacji, radiator potrafi przekroczyć 75°C i wymusić odcięcie po 15-20 minutach pracy z laptopem.

Diagnostyka: Podstawowym narzędziem jest miernik cęgowy prądu stałego, umożliwiający pomiar upływu bez przerywania obwodu. Wartość powyżej 50 mA przy wyłączonych wszystkich odbiornikach oznacza upływ, którego źródła szukaj metodą kolejnego wyjmowania bezpieczników.

Kalendarz konserwacji i przeglądy sezonowe

Raz na dwanaście miesięcy warto wykonać pełny przegląd instalacji najlepiej jesienią, przed zimowym składowaniem, lub wczesną wiosną, przed pierwszym wyjazdem. Skup się na czterech obszarach: połączeniach, akumulatorze, panelach oraz bezpiecznikach.

Połączenia kontroluj pod kątem korozji na zaciskach oraz momentu dokręcającego śrub poluzowana śruba na biegunie akumulatora potrafi podskoczyć na rezystancji o kilka miliomów, co w obwodzie 100 A przekłada się na dodatkowe 10 W ciepła odpadowego. Zaciski czyść szczotką mosiężną, nie stalową, ponieważ stal pozostawia drobiny rdzy przyspieszające utlenianie. Po czyszczeniu nałóż cienką warstwę wazeliny technicznej lub smaru silikonowego, które wypierają wilgoć i tlen z powierzchni styku.

Akumulator LiFePO4 przechowuj w stanie naładowania 50-70%, w temperaturze pokojowej, nie podłączony do żadnego odbiornika. Akumulatory AGM i żelowe magazynuj z pełnym naładowaniem, ponieważ samo rozładowanie poniżej 12 V przez kilka tygodni powoduje trwałe zasiarczenie płyt, którego nie da się odwrócić nawet najdłuższym ładowaniem formującym.

Panele fotowoltaiczne przecieraj miękką ściereczką z mikrofibry i czystą wodą, unikając detergentów zawierających rozpuszczalniki organiczne, które matują powłokę antyrefleksyjną. Raz w roku sprawdź szczelność dylatacji ramy, ponieważ woda wnikająca pod laminat potrafi w ciągu dwóch sezonów skorodować ogniwa od spodu, obniżając moc modułu o 15-25%. Ubytki w powłoce EVA uzupełniaj specjalnym silikonem solarnym, który po utwardzeniu przepuszcza światło i chroni połączenia lutowane przed dalszą degradacją.

Checklista przed wyjazdem

• Sprawdź napięcie spoczynkowe akumulatora dla pełnego LiFePO4 powinno wynosić 13,3-13,4 V, dla AGM 12,7-12,8 V.
• Skontroluj wizualnie wszystkie kable w poszukiwaniu przetarć i pęknięć izolacji.
• Przetestuj działanie każdego bezpiecznika wymień te o matowych włóknach lub śladach przegrzania.
• Uruchom wszystkie odbiorniki na minutę, słuchając niepokojących dźwięków z przetwornicy i pompy.
• Sprawdź szczelność wtyczki przyłącza zewnętrznego 230 V oraz stan pokrywy gniazda.
• Zmierz napięcie panelu w pełnym słońcu odchyłka powyżej 2 V od wartości katalogowej sygnalizuje degradację modułu.

Uwaga bezpieczeństwa: Każda praca przy obwodach akumulatora wymaga odłączenia obu biegunów najpierw minusa, potem plusa. Powrót zasilania następuje w odwrotnej kolejności, ponieważ przypadkowe zwarcie kluczem francuskim między plusem a ramionem grozi stopieniem narzędzia i oparzeniem dłoni w ciągu ułamka sekundy.

Budżet instalacji w trzech wariantach

Koszt kompletnej instalacji zależy od pojemności akumulatora, mocy przetwornicy oraz jakości komponentów. W wariancie ekonomicznym, opartym na akumulatorze AGM 100 Ah i przetwornicy modyfikowanej, sam zestaw mieści się w kwocie 2800-3600 zł, lecz nie zapewnia komfortu przy dłuższych pobytach poza siecią.

Wariant standardowy z akumulatorem LiFePO4 100 Ah, regulatorem MPPT, panelem 200 W i przetwornicą czystej sinusoidy 1500 W to wydatek rzędu 6500-8500 zł. Taki zestaw zaspokaja potrzeby czteroosobowej rodziny nawet podczas tygodniowego biwaku poza kempingami, a falownik czystej sinusoidy pozwala podłączyć laptop, suszarkę i ekspres do kawy bez ryzyka uszkodzenia elektroniki.

Wariant rozszerzony z dwoma panelami 200 W, akumulatorem LiFePO4 200 Ah oraz przetwornicą 3000 W sięga 12 000-15 000 zł, ale otwiera drogę do pracy zdalnej z przyczepy, używania klimatyzacji postojowej oraz dłuższego pobytu na działce bez konieczności dojazdu. Każdy komponent dobierany jest tak, aby jeden element nie ograniczał wydajności pozostałych najsłabszym ogniwem bywa zazwyczaj regulator PWM zamiast MPPT lub kabel o przekroju niedostosowanym do rzeczywistej długości trasy od akumulatora do rozdzielnicy.

Przy planowaniu budżetu warto pamiętać o kosztach ukrytych: peszel ochronny, końcówki oczkowe, opaski zaciskowe, masa uszczelniająca do przejść przez ścianki, a w końcu robocizna, jeśli zlecasz montaż. Profesjonalny montaż instalacji w przyczepie kempingowej to wydatek od 1500 do 4000 zł, w zależności od regionu oraz zakresu prac. W wielu przypadkach samodzielny montaż nie jest trudny, wymaga jednak podstawowej wiedzy o elektryce, dostępu do lutownicy oraz świadomości, że błąd przy doborze bezpiecznika skutkuje zagrożeniem pożarowym, które ujawnia się dopiero pod dużym obciążeniem.

Kiedy oddać instalację fachowcowi

Są sytuacje, w których samodzielny montaż nie ma sensu przede wszystkim przy modernizacji starszych przyczep, gdzie instalacja była projektowana pod akumulatory AGM o zupełnie innych parametrach prądowych, a kable prowadzone są w sposób utrudniający późniejszą diagnostykę.

W przyczepach wyposażonych w fabryczne elektrobloki zintegrowane panele sterujące ogrzewaniem, wodą i oświetleniem wymiana akumulatora na LiFePO4 wymaga modyfikacji algorytmu ładowania lub instalacji dodatkowego kontrolera BMS, ponieważ oryginalna ładowarka pokładowa rozpoznaje napięcie pełnego naładowania AGM (13,8 V) jako sygnał końca cyklu, podczas gdy LiFePO4 potrzebuje do pełnego nasycenia 14,4-14,6 V. Pozostawienie starej ładowarki skutkuje chronicznym niedładowaniem ogniw i szybszą degradacją pojemności użytkowej.

Specjalistyczna pomoc przydaje się również przy wymianie rozdzielnicy na większą, przenoszeniu akumulatora w inne miejsce lub montażu układu zasilania awaryjnego z automatycznym przełączaniem sieć-akumulator, tzw. ATS (Automatic Transfer Switch). Instalacja taka wymaga koordynacji z zewnętrznym zasilaniem 230 V na kempingach oraz zabezpieczenia przed powrotem napięcia do gniazda kempingowego funkcji, których samodzielne wykonanie bez znajomości normy PN-HD 60364-7-721 bywa ryzykowne.

Porada serwisu: Dokumentuj każdą zmianę schematem w formie zdjęcia z opisem po dwóch sezonach szukanie przewodu prowadzącego do pompy w nocy przy latarce czołówki zajmuje mniej czasu, gdy istnieje szkic z kolorami kabli i położeniem bezpieczników.

Całość powyższych wskazówek opiera się na normach PN-EN 60335-1, PN-EN 60364-7-721 dotyczących instalacji elektrycznych w pojazdach rekreacyjnych, oraz na doświadczeniu zdobytym przy setkach montaży instalacji fotowoltaicznych i naprawach elektrobloków pokładowych. Szczegóły norm można zweryfikować w bazie Polskiego Komitetu Normalizacyjnego (pkn.pl), a aktualne wytyczne dotyczące pojazdów kempingowych publikuje Polski Związek Motorowy (pzm.pl) oraz producent komponentów w kartach katalogowych konkretnych urządzeń. Dobrze zaprojektowana instalacja elektryczna w przyczepie kempingowej potrafi służyć kilkanaście lat bez większych interwencji pod warunkiem, że od pierwszego śruby traktujesz ją jako precyzyjny układ, a nie chaotyczny splot kabli.
