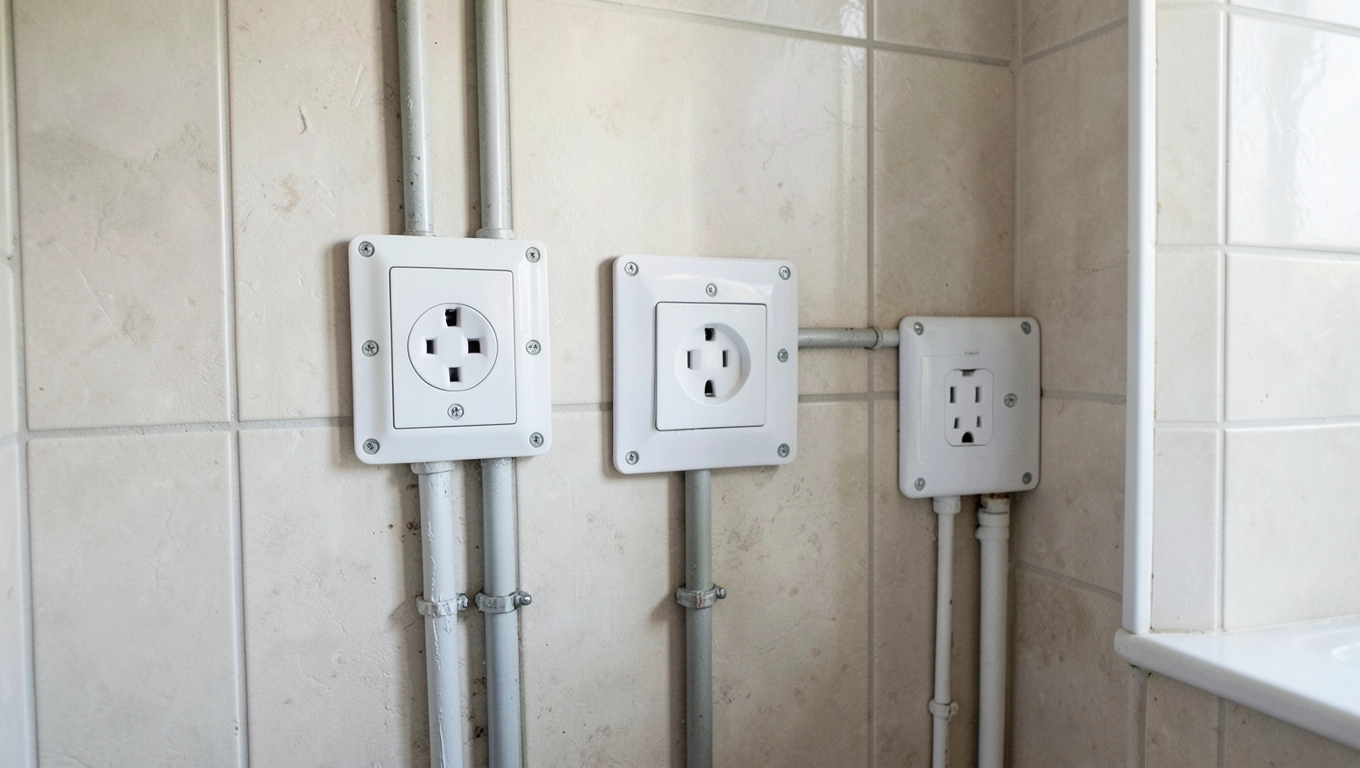

Instalacja elektryczna w łazience – jak ją zaplanować i wykonać

Masz już projekt łazienki w głowie, ale sama myśl o tym, jak poprowadzić kable przy takiej wilgotności, przyprawia o dreszcz. Każdy elektryk mówi co innego, normy brzmią jak obcy język, a sąsiadka opowiadała, że jej instalacja elektryczna w łazience wyglądała idealnie do czasu, aż . Chcę dać Ci solidne podstawy, żeby żadna puszka ani przewód nie zaskoczył Cię w najmniej oczekiwanym momencie.

• Planowanie rozmieszczenia gniazd i oświetlenia w łazience
• Strefy bezpieczeństwa i dobór klasy IP
• Montaż puszek instalacyjnych i prowadzenie przewodów
• Pytania i odpowiedzi dotyczące instalacji elektrycznej w łazience

Planowanie rozmieszczenia gniazd i oświetlenia w łazience

Przede wszystkim trzeba sobie uświadomić, że łazienka to jedyne pomieszczenie w domu, gdzie woda i prąd dzielą wspólną przestrzeń niemal na co dzień. Dlatego plan rozmieszczenia gniazd warto rozpocząć nie od wyboru koloru ramki, lecz od precyzyjnego określenia stref użytkowania. Jeśli zamierzasz zamontować pralkę w wydzielonej niszy, gniazdo zasilające powinno znaleźć się na wysokości około 150 cm nad posadzką, z dala od bezpośredniego strumienia wody z prysznica.

Oświetlenie sufitowe w łazience o powierzchni 3,2 m² najlepiej zaprojektować jako punkt centralny z dodatkowymi oprawami nad lustrem. Te drugie montuje się w odległości minimum 60 cm od krawędzi wanny lub brodzika, aby zachować odpowiednie warunki bezpieczeństwa. Odległość ta nie jest przypadkowa wynika z wymogu minimalnego dystansu od strefy wilgoci, gdzie oprawa oświetleniowa musi spełniać wyższe normy szczelności.

Rozplanowanie tras przewodów wymaga uwzględnienia nie tylko obecnych urządzeń, ale i przyszłych instalacji. Warto zostawić rezerwę w peszlach, bo wymiana jednego przewodu na grubszy w gotowej ścianie to poważna operacja. Przewody do oświetlenia LED pod szafką nad umywalką prowadzi się zazwyczaj wzdłuż górnej krawędzi płytek, co pozwala później ukryć je pod listwą maskującą.

Przeczytaj również o protokół przeglądu instalacji elektrycznej wzór do pobrania

Dobór typu gniazd do warunków panujących w łazience

Standardowe gniazdo natynkowe z tworzywa sztucznego to zdecydowanie za mało, jeśli ma kontakt z wilgotnym powietrzem przez długie godziny. W łazience instaluje się wyłącznie gniazda z wkładką uszczelniającą i kołnierzem gumowym, które zamykają szczelinę między ścianką a przewodem zasilającym. Dzięki temu para wodna nie przedostaje się do wnętrza puszki, gdzie mogłaby skraplać się na zaciskach.

Przy planowaniu warto uwzględnić jeszcze jeden szczegół: różnicę między gniazdem z bolcem uziemiającym a gniazdem bez niego. W nowoczesnych łazienkach montuje się wyłącznie gniazda z bolcem, ponieważ metalowe elementy armatury łazienkowej, jak wylewka czy obudowa bidetu, wymagają połączenia wyrównawczego. Uziemienie to nie fanaberia to fizyczne zabezpieczenie przed porażeniem w sytuacji, gdy izolacja przewodu ulegnie uszkodzeniu.

Umieszczanie puszek instalacyjnych przy planowanych meblach

Puszki instalacyjne pod gniazda najlepiej osadzać na etapie remontu, jeszcze przed położeniem glazury. Standardowa głębokość puszki podtynkowej wynosi 50 mm, jednak przy ścianach z ogrzewaniem podłogowym warto rozważyć puszki głębokości 65 mm, aby znalazło się miejsce na dodatkową izolację przewodów. Umieszczanie puszki zbyt płytko skutkuje później koniecznością wycinania głębszych rowków, co osłabia strukturę ściany.

Zobacz Projektant Instalacji Elektrycznych Jak Zostać

Przy umywalce z szafką, gdzie planujesz podświetlenie LED wzdłuż dolnej krawędzi, puszka rozdzielcza powinna znaleźć się w osi pionowej, około 10 cm powyżej górnej krawędzi szafki. Ułatwia to późniejsze podłączenie zasilacza 12 V bez nadmiernego naciągania przewodów. Zbyt nisko osadzona puszka sprawia, że kabel trzeba prowadzić pod spodem szafki, co utrudnia ewentualne naprawy.

Strefy bezpieczeństwa i dobór klasy IP

Norma PN-IEC 60364-7-701 precyzyjnie dzieli łazienkę na strefy, które determinują, jakie urządzenia elektryczne można w nich montować. Strefa 0 obejmuje wnętrze wanny lub brodzika tutaj dopuszcza się wyłącznie urządzenia zasilane napięciem nieprzekraczającym 12 V. Strefa 1, rozciągająca się do wysokości 225 cm nad dnem wanny, dopuszcza oprawy oświetleniowe o klasie szczelności minimum IPX5, które są zabezpieczone przed strugami wody.

Strefa 2, rozciągająca się 60 cm poziomo od krawędzi wanny lub brodzika, wymaga minimum IPX4 czyli ochrony przed rozpryskami wody z dowolnego kierunku. W praktyce oznacza to, że standardowa oprawa sufitowa LED o IP44 wystarczy, jeśli zamontujesz ją w odległości przekraczającej te 60 cm. Zdarza się jednak, że architekt wnętrza proponuje oprawę wpuszczaną tuż nad prysznicem wtedy koniecznie trzeba sprawdzić, czy producent przewidział takie zastosowanie.

Zobacz Jak Napisać Podanie O Wymianę Instalacji Elektrycznej

Przestrzeganie zasady strefowości przy rozmieszczaniu puszek

Puszki instalacyjne nie mogą znajdować się w strefie 0 ani 1, ponieważ ich obecność generuje ryzyko bezpośredniego kontaktu z wodą. W strefie 2 dopuszcza się puszki z osprzętem elektrycznym, pod warunkiem że urządzenia podłączone do instalacji posiadają odpowiednią klasę szczelności. Dotyczy to przede wszystkim wentylatorów łazienkowych, które często montuje się bezpośrednio w otworze wentylacyjnym.

Przy planowaniu tras przewodów trzeba pamiętać, że peszle elektryczne prowadzone wzdłuż strefy 1 lub 2 muszą przebiegać w odległości minimum 10 cm od rur wodociągowych. Ta zasada wynika z fizycznego ryzyka przebicia gdyby izolacja peszla uległa uszkodzeniu w pobliżu rury z wodą pod ciśnieniem, woda mogłaby wniknąć do wnętrza przewodu i spowodować zwarcie lub porażenie. Odległość ta nie podlega negocjacjom, jest zapisana w przepisach jako wymóg bezwzględny.

Dobór czujnika temperatury do ogrzewania podłogowego

Systemy ogrzewania podłogowego w łazience wymagają czujnika temperatury podłogi, który mierzy ciepło w warstwie wylewki, a nie tuż przy powierzchni. Czujnik umieszczany jest w rurce ochronnej na głębokości około 20-30 mm poniżej górnej krawędzi posadzki. Taka głębokość pozwala mu rejestrować rzeczywistą temperaturę elementów grzejnych, nie zaś chwilowe wahania powodowane przez wilgoć czy kurz.

Termostat sterujący ogrzewaniem podłogowym montuje się na wysokości 130-150 cm, w miejscu oddalonym od bezpośredniego nasłonecznienia i z dala od źródeł ciepła. W łazience warto zainstalować termostat z czujnikiem zewnętrznym, który koryguje moc grzewczą na podstawie temperatury powietrza, a nie tylko podłogi. Dzięki temu pomieszczenie nagrzewa się szybciej, a system nie przegrzewa posadzki, co mogłoby prowadzić do pękania fug.

Zasilanie wentylatora z higrostatem

Wentylator łazienkowy z higrostatem to urządzenie, które uruchamia się automatycznie, gdy wilgotność powietrza przekroczy wartość zadaną zazwyczaj między 60% a 70%. Wentylator tego typu instaluje się w kanale wentylacyjnym na wysokości 150 cm, z dala od bezpośredniego strumienia wody. Zasilanie prowadzi się przewodem trójżyłowym, gdzie trzecia żyła służy do podłączenia czujnika wilgotności.

Wybierając wentylator, zwróć uwagę na poziom hałasu w małej łazience o powierzchni 3,2 m² głośność powyżej 35 dB będzie odczuwalna jako uciążliwa, zwłaszcza nocą. Modele z łożyskowanym silnikiem generują mniej wibracji, co przekłada się na cichszą pracę. Warto też rozważyć wentylator z wyłącznikiem czasowym, który pozwala przedłużyć wentylację po opuszczeniu łazienki wilgoć nie znika natychmiast po zamknięciu drzwi.

Montaż puszek instalacyjnych i prowadzenie przewodów

Przed przystąpieniem do montażu puszek trzeba dokładnie oznaczyć ich położenie na ścianie, biorąc pod uwagę grubość warstwy tynku i ewentualnej izolacji. Puszki osadza się w otworach wyciętych wiertnicą koronową o średnicy 68 mm, a następnie mocuje gipsem lub pianką poliuretanową. Gips schnie szybciej, ale pianka dodatkowo uszczelnia przestrzeń między puszką a ścianką otworu.

Przewody wprowadza się do puszki od dołu, zachowując zapas co najmniej 15 cm na ewentualne ponowne zakucie zacisków. W łazience prowadzenie przewodów w peszlach jest nie tyle wskazane, ile obowiązkowe peszel chroni izolację przed wilgocią przenikającą przez mikropęknięcia w tynku. Peszle układa się ze spadkiem minimum 1% w kierunku puszki rozdzielczej, aby skropliny mogły swobodnie spływać i nie gromadziły się wzdłuż przewodu.

Technika łączenia przewodów w puszkach

Połączenia przewodów wykonuje się wyłącznie w puszkach rozdzielczych, nigdy bezpośrednio w ścianie. Złącze samozaciskowe typu WAGO to najczęściej stosowane rozwiązanie w łazience, ponieważ nie wymaga lutowania ani dodatkowej izolacji taśmą. WAGO łącznik trójprzewodowy z samozaciskiem sprawdza się przy połączeniach przewodów o przekroju 2,5 mm², które zasilają gniazda.

Przy instalacji oświetlenia LED, gdzie stosuje się przewody cieńsze o przekroju 0,75 mm², stosuje się miniaturowe złączki z podwójną izolacją. Przewody zasilające taśmy LED prowadzi się w odległości minimum 5 cm od rur grzejnych, ponieważ wyższa temperatura skraca żywotność diod LED. Odległość ta nie jest przypadkowa wynika z badań producentów, którzy określają maksymalną dopuszczalną temperaturę pracy diody na poziomie 65°C.

Zabezpieczenie przewodów przed wilgocią w warstwie izolacji

Ściany łazienki wymagają hydroizolacji, która nakłada się na całą powierzchnię przed ułożeniem płytek. Przewody elektryczne prowadzone pod hydroizolacją muszą być dodatkowo zabezpieczone peszlem o podwyższonej szczelności. Peszel karbowany z polipropylenu, stosowany w warstwie izolacji, chroni przewody przed uszkodzeniem mechanicznym podczas późniejszego wiercenia.

W przypadku ścian z ogrzewaniem podłogowym, gdzie wylewka sięga 5-7 cm grubości, peszle układa się wzdłuż krawędzi pomieszczenia, omijając centralną strefę, gdzie przebiegają maty grzejne. Ta trasa zapewnia bezpieczną odległość od źródeł ciepła i pozwala na swobodne rozszerzanie się wylewki przy zmianach temperatury. Pominięcie tego szczegółu skutkuje później pękaniem tynku nad przewodami, co jest problemem trudnym do usunięcia.

Zasady prowadzenia przewodów w podłodze przy ogrzewaniu podłogowym

Podłogowe systemy grzejne w łazience wymagają precyzyjnego rozplanowania tras przewodów zasilających. Jeśli mata grzejna ma moc 160 W/m² przy powierzchni 2,5 m², całkowite obciążenie wynosi 400 W, co przy napięciu 230 V generuje prąd znamionowy około 1,7 A. Przewód zasilający musi mieć przekrój minimum 1,5 mm², aby bezpiecznie przenieść to obciążenie przez długie godziny pracy.

Przy montażu folii grzejnej pod panelami podłogowymi, co jest popularnym rozwiązaniem w małych łazienkach, stosuje się przewody flat wire o grubości zaledwie 1,2 mm. Prowadzi się je wzdłuż szczelin dylatacyjnych, które i tak trzeba zachować przy dużych powierzchniach podłogi. Dzięki temu unika się dodatkowego frezowania rowków w posadzce.

Problemy z instalacją elektryczną w łazience, które łatwo przegapić

Najczęstszym błędem jest prowadzenie przewodów w jednym peszlu wzdłuż pionu wodociągowego. Taka trasa powoduje, że ciepło oddawane przez rury z ciepłą wodą przekracza dopuszczalną temperaturę izolacji przewodów. Norma PN-EN 50522 wskazuje, że izolacja kabla nie powinna być narażona na temperaturę wyższą niż 70°C przez dłuższy czas.

Drugim problemem jest nieuwzględnienie rezerwy na przyszłą wymianę kabla. W łazience, gdzie dostęp do ścian jest utrudniony po położeniu glazury, warto pozostawić dodatkowy peszel jako rezerwę. Zdarza się, że po latach konieczna jest wymiana przewodu do podgrzewacza wody, który uległ degradacji pod wpływem chemii domowej bez rezerwy trzeba skuwać płytki.
