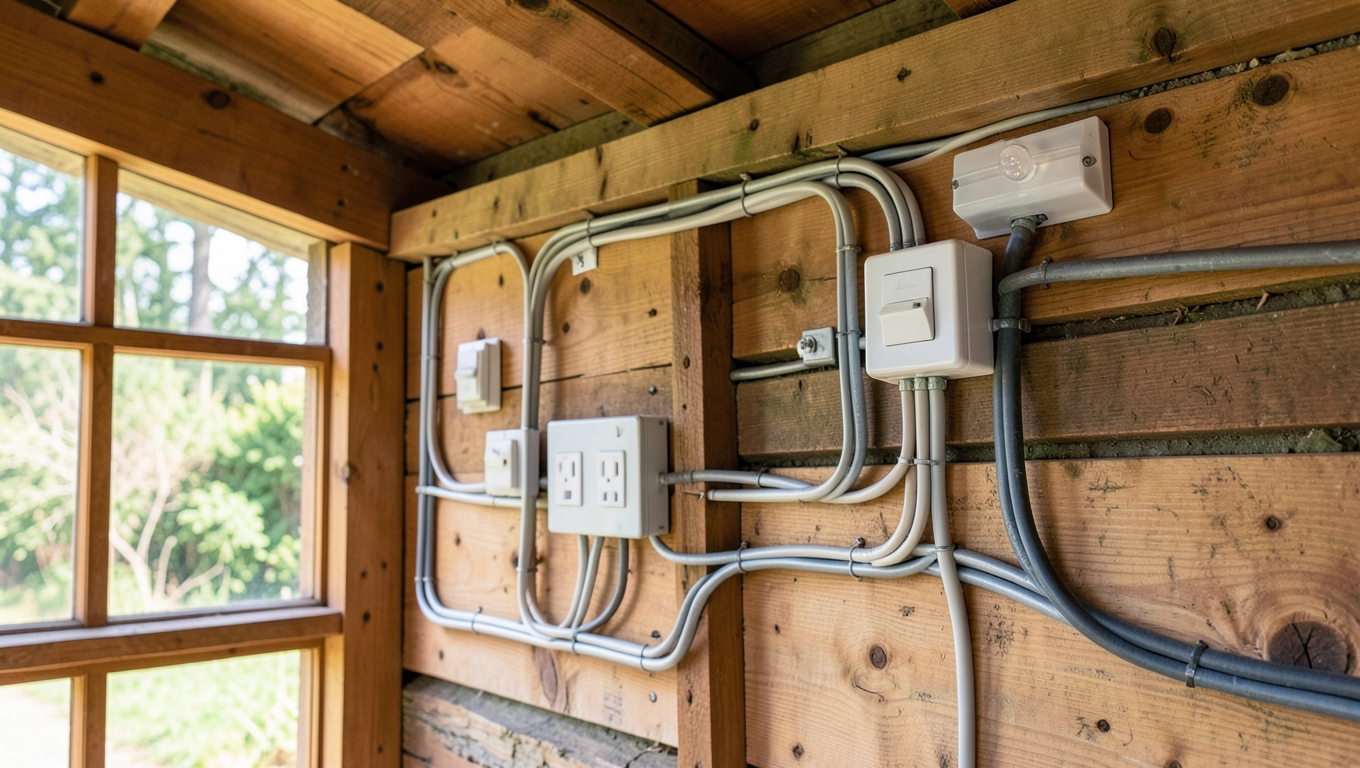

Instalacja elektryczna w altanie drewnianej bez ryzyka pożaru

Pożar altany w środku sezonu grillowego, przepięcie gaszące lodówkę turystyczną, porażenie prądem przy cięciu trawnika za większością tych scenariuszy stoi jedno: źle zaplanowana albo źle wykonana instalacja elektryczna w altanie drewnianej. Drewno pali się szybko, a wilgoć w ogrodzie robi resztę, więc oszczędzanie na przewodach, różnicowoprądówce czy klasie szczelności osprzętu kończy się rachunkiem, którego nikt nie chce płacić. Poniżej znajdziecie konkretne liczby, przekroje, głębokości kopania i listę elementów, które trzeba kupić, żeby całość była bezpieczna, wygodna i zgodna z normą PN-HD 60364 bez lania wody i bez odsyłania do elektryka w każdym akapicie.

• Jaki kabel YKY do altany ogrodowej i jak go ułożyć w ziemi
• Oświetlenie i gniazda w altanie ile punktów zaplanować i jakie IP wybrać
• Zabezpieczenia różnicowoprądowe i nadprądowe w drewnianej altanie
• 1-fazowe czy 3-fazowe zasilanie altany kiedy wystarczy 230 V
• Najczęstsze błędy przy instalacji w drewnianej altanie
• Checklisty zakupy i etapy prac krok po kroku

Jaki kabel YKY do altany ogrodowej i jak go ułożyć w ziemi

Do altany ciągnie się praktycznie zawsze kabel YKY miedziany, okrągły, w powłoce PVC, odporny na wilgoć i promieniowanie UV. Trzy żyły robią różnicę: niebieska to neutralny N, brązowa lub czarna to faza L, a żółto-zielona to ochronna PE. Trzy żyły, nie dwie bo bez ochronnej nie ma mowy o uziemieniu, a bez uziemienia nie ma mowy o różnicowoprądówce, która zadziała w krytycznym momencie.

Przekrój dobiera się do dwóch wartości naraz: dopuszczalnego prądu długotrwałego i spadku napięcia na długości trasy. Dla typowej altany oddalonej o 15-25 m od rozdzielnicy w domu najczęściej wchodzi YKY 3x2,5 mm² na obwody oświetleniowe i YKY 3x4 mm² albo 3x6 mm² na obwód gniazdowy, jeśli planujecie podłączać grzejnik, piecyk elektryczny albo bojler. Przekrój 6 mm² daje margines na przyszłość jeśli kiedyś dojdzie spawarka inwertorowa albo kompresor, kabel nie będzie wąskim gardłem.

Kabel ziemny nie wrzuca się wprost w ziemię. Na dnie wykopu leży 10 cm piasku, na kablu kolejne 10 cm, a nad nim czerwona folia ostrzegawcza z napisem „Uwaga kabel" to wymóg normy i oznaka, że ktoś za rok nie wjedzie koparką w Wasze zasilanie. Sam kabel dodatkowo chroni rura osłonowa typu Arot (gładka, sztywna, najczęściej fi 50 mm), a pod podjazdami i przejściami rura dwuścienna DVR fi 75 lub fi 110. Wykop ma 60-80 cm głębokości, a pod fundamentem altany kabel wchodzi do wnętrza przez tuleję ochronną w betonie albo przez przepust w podłodze.

Nie prowadźcie kabla bezpośrednio pod korzeniami drzew i w miejscu, gdzie stoi woda gruntowa powyżej 50 cm woda stoi wtedy w rurze, a przy przebiciu izolacji robi się przewodzona droga do rozdzielnicy. Trasę warto narysować na planie działki, zmierzyć i sfotografować przed zasypaniem, bo za pięć lat nikt nie będzie pamiętał, gdzie dokładnie biegnie.

Oświetlenie i gniazda w altanie ile punktów zaplanować i jakie IP wybrać

Zanim zaczniecie liczyć oprawy, spiszcie na kartce, co w altanie faktycznie będziecie robić. Wieczorne grille z lampkami, praca przy stole z laptopem, ładowanie kosiarki albo e-roweru, podłączenie projektora na mecz każda czynność ciągnie za sobą inny punkt i inną klasę szczelności. Bez tej listy po sezonie zostaje rozgałęziacz z sześcioma wtyczkami, a to pierwszy krok do przeciążenia i grzania styków.

Minimalny, ale sensowny zestaw w altanie 15-20 m² to dwa gniazda podwójne przy stole, jedno gniazdo pojedyncze przy wejściu (do odkurzacza ogrodowego albo lampek świątecznych) i dwa obwody oświetlenia: jeden ogólny pod dachem, drugi dekoracyjny nad strefą wypoczynku. Każde gniazdo na zewnątrz musi mieć klasę szczelności co najmniej IP44 z klapką, a oprawy oświetleniowe nad stołem IP44 wystarczy, jeśli są pod zadaszeniem.

Dobór IP to nie marketing, lecz fizyka: pierwsza cyfra oznacza odporność na ciała stałe (piasek, owady, narzędzia), druga na wodę. W altanie, gdzie jesienią leje się deszcz i zaciek po ścianie, IP44 chroni przed bryzgami z każdej strony przy montażu na otwartej elewacji to za mało. Tam potrzebna jest piątka lub szóstka w drugiej cyfrze, czyli strumień wody 12,5 l/min z dowolnego kierunku.

W praktyce warto wymieszać trzy typy oświetlenia. Kinkiet lub plafon daje światło ogólne pod dachem to on odpowiada za bezpieczne wejście po zmroku. Taśma LED w profilu aluminiowym pod okapem buduje nastrój, a girlanda żarówkowa nad stołem robi klimat, którego żaden reflektor nie zastąpi. Osobno warto przewidzieć reflektor ogrodowy na słupku do doświetlenia alejki i lampę solarną jako awaryjne światło, gdy zabraknie prądu.

Zabezpieczenia różnicowoprądowe i nadprądowe w drewnianej altanie

W drewnianej altanie obowiązuje ta sama zasada co w łazience: każdy obwód gniazdowy i oświetleniowy musi chronić wyłącznik różnicowoprądowy (RCCB) o prądzie znamionowym 30 mA. To ten element odcina zasilanie w ciągu 30-40 ms, zanim prąd upłynu przejdzie przez ciało do ziemi i spowoduje porażenie. W domu jednorodzinnym 30 mA to minimum; 10 mA stosuje się tam, gdzie ryzyko jest największe, czyli przy basenach i oświetleniu podwodnym.

Wyłącznik nadprądowy (MCB) zabezpiecza przewód przed przegrzaniem i pożarem. Dla obwodu oświetleniowego z kablem 1,5 mm² wchodzi B10 A, dla obwodu gniazdowego z kablem 2,5 mm² B16 A. Charakterystyka B oznacza, że wyłącznik zadziała przy 3-5 krotności prądu znamionowego w czasie poniżej sekundy; charakterystyka C toleruje krótkie udary silników i spawarek, ale w altanie zwykle nie ma takich odbiorników.

Rozdzielnica w altanie nie powinna być plastikową skrzynką za szmatą. Skrzynka natynkowa co najmniej IP65, szyba przezroczysta, listwa zaciskowa na szynie TH35 i wyraźne oznaczenie obwodów tak wygląda punkt, który ratuje życie, gdy trzeba szybko wyłączyć całość. Wewnątrz po kolei: zasilanie z domu → wyłącznik główny → RCCB → poszczególne MCB na każdy obwód → przewody do punktów.

Uziemienie to trzeci, często pomijany element bezpieczeństwa. Bednarka ocynkowana 25x4 mm albo pręt miedziany fi 14 mm wbity w ziemię na głębokość co najmniej 1,5 m, rezystancja uziemienia poniżej 30 Ω tyle wystarczy, żeby prąd upłynu miał dokąd odejść i żeby RCCB wykrył różnicę między prądem wychodzącym a wracającym. Bez uziemienia różnicowoprądówka staje się droższym bezpiecznikiem, bo prąd upłynu idzie przez ciało, a nie przez ziemię.

1-fazowe czy 3-fazowe zasilanie altany kiedy wystarczy 230 V

Większość altan wystarczy zasilić jedną fazą 230 V, jeśli nie macie w planach odbiorników trójfazowych. Oświetlenie, gniazda ogrodowe, ładowarka do kosiarki, mała chłodziarka, projektor to wszystko zadowala się 230 V i pobiera łącznie do 3-4 kW. Instalacja jednofazowa to prostszy projekt, prostszy kabel (YKY 3-żyłowy), prostsza rozdzielnica i niższy rachunek za przyłącze.

Trzy fazy 400 V wchodzą do gry, gdy planujecie spawarkę, kompresor, piec elektryczny powyżej 5 kW albo ładowarkę samochodową. Każde takie urządzenie lepiej rozkładać na osobny obwód i osobną fazę, bo jednofazowo pobiera prąd 20-25 A, a to już na granicy bezpieczeństwa dla typowej instalacji domowej. Kabel wtedy wchodzi YKY 5x2,5 mm² albo 5x4 mm², zależnie od mocy, a w rozdzielnicy pojawia się rozłącznik trójfazowy i wyłączniki nadprądowe na każdą fazę osobno.

Formalnie każdą nową moc przyłączeniową zgłasza się do zakładu energetycznego. Nowy obwód do 5 kW często mieści się w istniejącym przydziale i wystarczy zgłoszenie, powyżej aneks do umowy. Bez tego formalnie nie wolno włączać rozdzielnicy, a ubezpieczyciel ma pretekst do odmowy wypłaty po szkodzie.

Praktyczny scenariusz: altana z jednym obwodem oświetlenia, dwoma gniazdkami podwójnymi i gniazdem do ładowarki kosiarki zasilana jedną fazą YKY 3x4 mm² z domowej rozdzielnicy. Wystarczające na 90% zastosowań. Trzy fazy warto ciągnąć tylko wtedy, gdy altana pełni funkcję warsztatu albo kuchni letniej z piecem indukcyjnym wtedy inwestycja w pięciożyłowy kabel zwraca się brakiem spadków napięcia i możliwością pracy kilku odbiorników naraz.

Najczęstsze błędy przy instalacji w drewnianej altanie

Brak RCCB albo RCCB 300 mA zamiast 30 mA to błąd, który zabija. Różnicowoprądówka 300 mA chroni przed pożarem, nie przed porażeniem prąd 300 mA przez serce zabija w ułamku sekundy. W altanie, gdzie jest wilgoć, drewno i człowiek boso na mokrej podłodze, potrzebna jest 30 mA. Bez wyjątków.

Drugi grzech to brak uziemienia albo uziemienie zastępcze rurą wodociągową. Rury plastikowe (PPR, PE, PVC) nie przewodzą prądu, więc „uziemienie na wodę" w nowym domu jest fikcją. Jedyny pewny punkt to własny uziom bednarka lub pręt, pomiar rezystancji po wbiciu, protokół z pomiaru.

Trzeci problem to przeciążanie obwodu przez łańcuchy lampek choinkowych, rozgałęziacze i przedłużacze. Typowe gniazdo 16 A wytrzymuje 3,5 kW chwilowo, ale ciągłe obciążenie powyżej 2 kW na listwie zasilającej to grzanie styków i topienie izolacji. Osobny obwód dla lampek świątecznych albo zimowego oświetlenia to wygoda i bezpieczeństwo.

Stosowanie kabli YKY wewnątrz ścian bez osłony, prowadzenie przewodów po drewnie bez peszel i klamer, brak przepustów przez ściany to wszystko łamie normę PN-HD 60364 i utrudnia późniejsze pomiary odbiorcze. Pomiary odbiorcze obejmują rezystancję izolacji (min. 0,5 MΩ), impedancję pętli zwarcia, działanie RCCB i ciągłość przewodu ochronnego bez nich instalacja jest nieodebrana i formalnie bezużyteczna.

Checklisty zakupy i etapy prac krok po kroku

Przed pierwszym kopaniem w ziemi warto mieć na kartce listę materiałów i kolejność prac. To chroni przed sytuacją, w której kabel leży w wykopie, a okazuje się, że rozdzielnica nie mieści wszystkich zabezpieczeń albo w altanie brakuje przepustów w ścianach.

Lista zakupów:

• kabel YKY 3x4 mm² (odcinek dom → altana, plus 2 m zapasu na mufy)
• kabel YKY 3x1,5 mm² (obwód oświetleniowy)
• kabel YKY 3x2,5 mm² (obwód gniazdowy)
• rura osłonowa Arot fi 50, rura DVR fi 75 pod przejazdy
• piasek do podsypki (ok. 0,3 m³ na 20 m wykopu)
• folia ostrzegawcza czerwona z napisem „Uwaga kabel"
• rozdzielnica natynkowa IP65, min. 12 modułów
• wyłącznik główny 40 A, RCCB 30 mA 4P (dla 3 faz) lub 2P (dla 1 fazy)
• wyłączniki nadprądowe B10, B16, B20 w zależności od obwodów
• gniazda podtynkowe lub natynkowe IP44 z klapką
• oprawy oświetleniowe IP44 lub IP65
• puszki instalacyjne, złączki WAGO lub kostki, peszel, klamry
• bednarka ocynkowana 25x4 mm lub pręt uziomowy fi 14 mm

Etapy prac:

• wytyczenie trasy kabla ziemnego i wykop 60-80 cm głębokości
• ułożenie 10 cm podsypki piaskowej, wciągnięcie kabla w rurę Arot, położenie rury w wykopie
• zasypanie 10 cm piasku, ułożenie folii ostrzegawczej, zasypanie resztą gruntu
• montaż rozdzielnicy w altanie, wprowadzenie kabla przez przepust
• połączenie z uziomem (bednarka, pręt, pomiar rezystancji)
• rozprowadzenie kabli wewnątrz altany, montaż puszek i gniazd
• montaż opraw oświetleniowych
• podłączenie obwodów do zabezpieczeń w rozdzielnicy
• pomiary odbiorcze: izolacja, pętla zwarcia, RCCB, ciągłość PE
• protokół pomiarowy, oznaczenie obwodów w rozdzielnicy, przekazanie do użytku

Przy budżecie 3500-6000 zł na materiały i 2000-4000 zł na robociznę z pomiary odbiorcze powstaje instalacja, która spokojnie obsłuży sezon ogrodowy przez 20-30 lat. Dopłata do kabla 6 mm², drugiego obwodu i rozdzielnicy 24-modułowej na starcie zwraca się przy pierwszej rozbudowie nie trzeba wtedy przekopywać ogrodu ani wymieniać rozdzielnicy na większą.

Instalacja elektryczna w altanie drewnianej to nie miejsce na improwizację, ale też nie czarna magia dla wybrańców z uprawnieniami. Wystarczy trzymać się normy PN-HD 60364, dobrać przekrój z tabeli, nie oszczędzać na RCCB 30 mA i poprosić elektryka o pomiary odbiorcze z protokołem. Efekt: światło tam, gdzie go potrzebujecie, gniazdo, które nie iskrzy po deszczu, i altana, która przetrwa dekadę bez interwencji straży pożarnej.

Źródła danych i normy: PN-HD 60364 (Instalacje elektryczne niskiego napięcia), Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), wytyczne SEP dotyczące eksploatacji urządzeń elektroenergetycznych do 1 kV, katalogi techniczne osprzętu (Hager, Eaton, Ospel). Orientacyjne ceny materiałów i robocizny zebrano na podstawie ofert hurtowni elektrotechnicznych i cen usług elektryków w Polsce w 2024 r.
