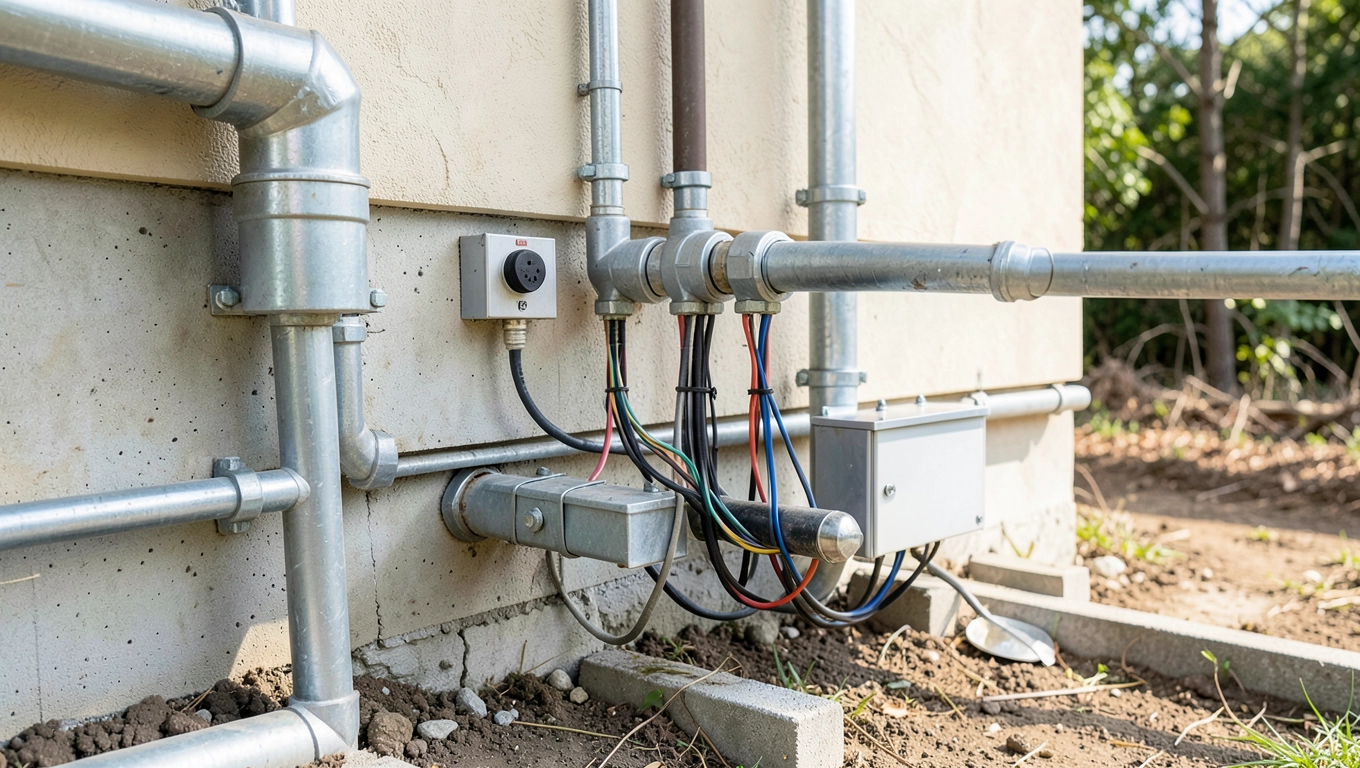

Instalacja elektryczna na zewnątrz budynku: plan bez poprawek

Instalacja elektryczna na zewnątrz budynku od czego zacząć, żeby nie kuć ścian po tynkowaniu

Większość inwestorów zaczyna myśleć o prądzie na zewnątrz w momencie, gdy ekipa brukarska pyta o trasę kabla do bramy, a elektryk rozkłada ręce, bo w ścianie nie ma peszla. To klasyczny błąd kolejności, który kosztuje kilka tysięcy złotych i tygodnie poprawek. Instalacja elektryczna zewnętrzna domu wymaga czterech oddzielnych obwodów, własnej rozdzielni lub sekcji w rozdzielni głównej oraz kabli odpornych na promieniowanie UV, wodę i uszkodzenia mechaniczne. Standard PN-HD 60364-7-701 wyraźnie mówi, że obwody zewnętrzne muszą mieć dodatkowe zabezpieczenie różnicowoprądowe 30 mA, niezależnie od tego, czy zasilamy kinkiet, czy pompę w fontannie.

• Instalacja elektryczna na zewnątrz budynku od czego zacząć, żeby nie kuć ścian po tynkowaniu
• Oświetlenie elewacji, tarasu i ścieżki do furtki
• Gniazda zewnętrzne IP55 oraz zasilanie bramy i domofonu
• Okablowanie ogrodu: zraszacze, markizy i rezerwa w peszelu

Cztery strefy wymagają osobnego podejścia technicznego. Elewacja to przede wszystkim IP55 i klasa mechaniczna IK07, bo lampy narażone są na grad i gałęzie. Taras potrzebuje zarówno zasilania 230 V dla grilla, jak i napięcia bezpiecznego 12 V dla taśm LED, a więc dwóch różnych obwodów. Ogród to głównie 12 V ze względu na bezpieczeństwo dzieci i zwierząt, choć pompy i zraszacze wymagają pełnego 230 V. Brama i furtka to z kolei ukryte okablowanie sygnałowe, które po ułożeniu kostki brukowej staje się praktycznie niedostępne bez kucia.

Najważniejsza decyzja pada na etapie projektu architektonicznego, zanim jeszcze wylaną zostanie płyta fundamentowa. Każdy punkt oświetlenia, każde gniazdo, każdy przepust na kabel do bramy musi znaleźć się na rzucie z konkretną współrzędną. Późniejsze dorabianie instalacji oznacza kucie elewacji, rozbieranie tarasu albo, co gorsza, przewierty przez gotową izolację fundamentu. Profesjonalni wykonawcy zawsze pytają o plan ogrodu przed tynkowaniem, bo wiedzą, że peszel Ø50 w stronę ogrodu to najtańsze ubezpieczenie od przyszłych problemów.

Uwaga: Samodzielne prowadzenie instalacji elektrycznej na zewnątrz bez uprawnień SEP jest niezgodne z prawem budowlanym i unieważnia ubezpieczenie domu w razie pożaru. Projekty oraz pomiary końcowe musi podpisać elektryk z uprawnieniami.

Oświetlenie elewacji, tarasu i ścieżki do furtki

Światło na elewacji to nie dekoracja, lecz system bezpieczeństwa. Każde wyjście z domu drzwi główne, drzwi garażowe, wejście do kotłowni, drzwi tarasowe potrzebuje własnego punktu świetlnego ze sterowaniem od wewnątrz, tuż przy framudze. Kinkiet lub naswietlacz o mocy 7-12 W wystarcza na oświetlenie dwóch metrów kwadratowych podłoża przy strumieniu świetlnym 800-1200 lumenów. Włącznik wewnętrzny eliminuje konieczność wychodzenia w ciemność po otwarciu drzwi, co w praktyce oznacza mniej potknięć i mniej zaczepów o klamki.

Oświetlenie tarasu wymaga podziału na warstwy świetlne. Warstwa główna, czyli plafon sufitowy lub listwa LED, odpowiada za równomierne oświetlenie całej powierzchni. Warstwa akcentująca, czyli taśmy pod stopniami schodów albo wzdłuż balustrady, wyznacza kierunek ruchu i tworzy nastrój. Warstwa robocza, czyli reflektor punktowy nad grillem lub strefą jadalną, zapewnia światło do precyzyjnych czynności. Każda warstwa korzysta z innego obwodu, dzięki czemu można włączyć sam akcent podczas kolacji albo pełne oświetlenie podczas sprzątania.

Taśmy LED i oprawy punktowe 12 V na tarasie wymagają zasilacza umieszczonego w suchym miejscu, najlepiej w puszce podtynkowej przy włączniku. Zasilacz impulsowy o mocy 100-150 W obsługuje do 10 metrów średniej klasy taśmy, a jego sprawność sięga 88 proc., co oznacza, że zaledwie 12 proc. energii zamienia się w ciepło. Taki zasilacz musi jednak oddychać, dlatego montuje się go w puszce o pojemności minimum 60 mm z dala od izolacji termicznej. Sam kabel od zasilacza do opraw to już YDYp 2×1,5 mm², prowadzony w peszelu odpornym na UV.

Ścieżka od furtki do drzwi to klasyczne zastosowanie napięcia bezpiecznego 12 V. Oprawy wbijane w grunt z czujnikiem zmierzchowym i klipsem montażowym zasilane z transformatora toroidalnego przy domu eliminują ryzyko porażenia nawet przy uszkodzeniu kabla. Transformator 230/12 V o mocy 60 W obsługuje 8-10 opraw typu LED po 3-5 W każda. Kabel układa się w piaskowej podsypce pod kostką brukową na głębokości minimum 30 cm, choć w praktyce brukarze preferują 40 cm ze względu na strefę przemarzania.

Tabela wymagań IP dla stref zewnętrznych

Elewacja potrzebuje też doświetlenia akcentującego, które podkreśla architekturę i jednocześnie odstrasza potencjalnych intruzów. Oprawy typu naswietlacz LED z czujnikiem ruchu PIR umieszczone na wysokości 2,5 m pod kątem 30 stopni w dół oświetlają pas elewacji o szerokości trzech metrów bez oślepiania domowników. Kąt detekcji czujnika 180 stopni pokrywa całą ścieżkę podejścia, a regulacja czułości pozwala uniknąć fałszywych alarmów wywoływanych przez kota sąsiada. Taki naswietlacz pobiera zaledwie 20 W, co przy czterech godzinach pracy dziennie daje koszt roczny poniżej 30 zł przy taryfie G11.

Gniazda zewnętrzne IP55 oraz zasilanie bramy i domofonu

Gniazdo hermetyczne na ścianie zewnętrznej to absolutne minimum, którego nie widać na żadnym renderze, a bez którego nie da się podłączyć kosiarki, lampek świątecznych czy pompy do oczka wodnego. Norma PN-HD 60364 wymaga stopnia ochrony IP55 dla gniazd montowanych na otwartej przestrzeni oraz klapki samozamykającej, która po wyjęciu wtyczki automatycznie chroni styki przed deszczem. Jedno gniazdo przy tarasie i jedno przy każdym wejściu bocznym to absolutne minimum; komfort zaczyna się od dwóch gniazd na ścianę.

Instalacja gniazd wymaga osobnego obwodu z wyłącznikiem nadprądowym B16A oraz wyłącznikiem różnicowoprądowym 30 mA. Kabel YDYp 3×2,5 mm² prowadzony w peszelu odpornym na UV po elewacji musi być mocowany uchwytami co 40 cm, aby wiatr nie wprowadzał drgań. Puszka natynkowa IP55 z dławikiem kablowym gwarantuje, że woda nie dostanie się do zacisków nawet podczas ulewy. Orientacyjny koszt jednego punktu gniazdowego z osprzętem to 180-280 zł za robociznę i materiał, w zależności od regionu.

Zasilanie bramy wjazdowej to najczęściej pomijany element planu, a jednocześnie najdroższy w poprawkach po ułożeniu kostki. Napęd bramy przesuwnej pobiera 250-400 W w szczycie, co wymaga kabla YDYp 3×2,5 mm² ułożonego w peszelu Ø50 na głębokości 60 cm w wykopie wypełnionym piaskiem. Do tego dochodzą dwa kable sygnałowe do fotokomórek o przekroju 4×0,5 mm², prowadzone równolegle w odstępie minimum 15 cm od kabla siłowego, aby uniknąć zakłóceń elektromagnetycznych. Całość musi być ułożona przed brukarzem, bo przewiert przez gotową podbudowę drogi dojazdowej oznacza kucie i utratę gwarancji na nawierzchnię.

Sterowanie bramą z poziomu domu wymaga przycisku żaluzjowego w puszce przy drzwiach garażowych oraz trójpozycyjnego przełącznika kluczykowego na słupku przy wjeździe. Przełącznik kluczykowy odcina zasilanie w czasie dłuższego wyjazdu, co eliminuje możliwość zdalnego otwarcia bramy przez sygnał radiowy przechwycony przez złodzieja. Kabel sterowniczy YDYp 5×1 mm² prowadzony w jednym peszelu z kablem zasilającym upraszcza diagnostykę, choć wymaga odpowiedniego ekranowania na odcinku sygnałowym.

Wskazówka praktyczna: Warto poprosić brukarza o zdjęcie folii z peszla w miejscu wyjścia z domu natychmiast po ułożeniu kabli i przed zalaniem podbudowy. Pozwala to sprawdzić, czy wąż nie został zgnieciony przez podsiąkającą wodę albo kamień, a ewentualną wymianę wykonać bez kucia.

Okablowanie ogrodu: zraszacze, markizy i rezerwa w peszelu

System nawadniania ogrodu to element, o którym myśli się po wykonaniu trawnika, a powinno się o nim pamiętać na etapie fundamentów. Sterownik zraszaczy montowany w kotłowni lub garażu potrzebuje doprowadzenia 230 V oraz kabla sygnałowego YTDY 8×0,5 mm² do zaworów elektromagnetycznych w skrzynce rozdzielczej ogrodu. Zawory pobierają 24 V AC z zasilacza w sterowniku, a kable układa się w ziemi na głębokości 40 cm w peszelach ochronnych. Każda sekcja zraszaczy to osobna żyła w kablu wieloparowym, dzięki czemu rozbudowa systemu o kolejne linie nie wymaga kucia.

Markiza tarasowa wymaga zasilania 230 V oraz przycisku sterującego w puszce z oświetleniem tarasu. Silnik markizy pobiera 150-250 W, a przewód YDYp 3×1,5 mm² prowadzony od rozdzielni do puszki przy kasecie markizy musi mieć rezerwę długości około 1,5 metra na wypadek wymiany silnika. Przycisk żaluzjowy z blokadą zapobiega jednoczesnemu wysuwowi i zwijaniu, co mogłoby uszkodzić mechanizm. Warto doprowadzić też kabel do czujnika wiatru, który automatycznie zwinie markizę przy podmuchu powyżej 40 km/h, chroniąc tkaninę przed wyrwaniem.

Tabela doboru kabli do urządzeń ogrodowych

Rezerwa w peszelu to polisa na przyszłość, która kosztuje 20-30 zł za metr, a oszczędza kilka tysięcy przy każdej modernizacji. Peszel Ø50 prowadzony od rozdzielni w stronę ogrodu, zakończony w studzience kablowej przy altance lub drewutni, pozwala w ciągu godziny przeciągnąć kabel do nowego oczka wodnego, sauny ogrodowej czy ładowarki do robota koszącego. Studzienka z deklowaną pokrywą gwarantuje dostęp do peszla bez kucia trawnika, a jej lokalizację warto nanieść na plan zagospodarowania działki, bo po pięciu latach nikt nie pamięta, gdzie dokładnie ją zakopano.

Pompa głębinowa do studni kręgowanej albo pompa do fontanny to urządzenia o mocy 800-1500 W, wymagające kabla YDYp 3×4 mm² ze względu na prąd rozruchowy sięgający sześciokrotności wartości znamionowej. Kabel prowadzony w peszelu na głębokości 80 cm, poniżej strefy przemarzania, musi mieć ciągłość izolacji sprawdzoną miernikiem przed zasypaniem wykopu. Pompa fontannowa zasilana z gniazda hermetycznego IP55 przy oczku wodnym wymaga wyłącznika różnicowoprądowego 30 mA o czułości dodatkowej, bo woda w połączeniu z uszkodzoną izolacją to scenariusz śmiertelnie niebezpieczny.

Checklista inwestora przed tynkowaniem

• Co najmniej dwa gniazda IP55 na każdej ścianie zewnętrznej, w tym jedno pod dachem przy drzwiach tarasowych
• Osobny obwód oświetlenia elewacji z wyłącznikiem przy każdych drzwiach
• Peszel Ø50 od rozdzielni do studzienki kablowej w ogrodzie
• Kabel zasilający 3×2,5 mm² i sygnałowy 4×0,5 mm² do bramy, ułożone przed brukarzem
• Wiązka YTDY 6×0,5 mm² do furtki z wideodomofonem
• Zasilanie 230 V i kabel sterowniczy do markizy tarasowej
• Kabel 8×0,5 mm² do skrzynki zaworowej zraszaczy
• Rezerwa miejsca w rozdzielni na cztery dodatkowe moduły (stycznik, przekaźnik, zasilacz 12 V, zegar)
• Projekt instalacji z naniesionymi punktami na rzut fundamentów
• Pomiary ochronne po zakończeniu prac: impedancja pętli zwarcia, rezystancja izolacji, działanie wyłączników RCD

Uwaga dotycząca kosztów: Orientacyjny koszt materiałów dla domu o powierzchni 150 m² z ogrodem 800 m² to 8-14 tys. zł, robocizna z pomiarami to kolejne 6-10 tys. zł. Różnice regionalne sięgają 30 proc., dlatego warto porównać trzy oferty od elektryków z uprawnieniami SEP D1.

Źródła danych i norm: PN-HD 60364-7-701:2010 (Instalacje elektryczne w obiektach budowlanych pomieszczenia i instalacje specjalne pomieszczenia wyposażone w wannę lub prysznic oraz inne strefy zewnętrzne, uzupełniona PN-HD 60364-5-52 dotyczącą doboru kabli), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), Polska Norma IEC 60529 dotycząca stopni ochrony IP (dostępna w Polskim Komitecie Normalizacyjnym, www.pkn.pl).
