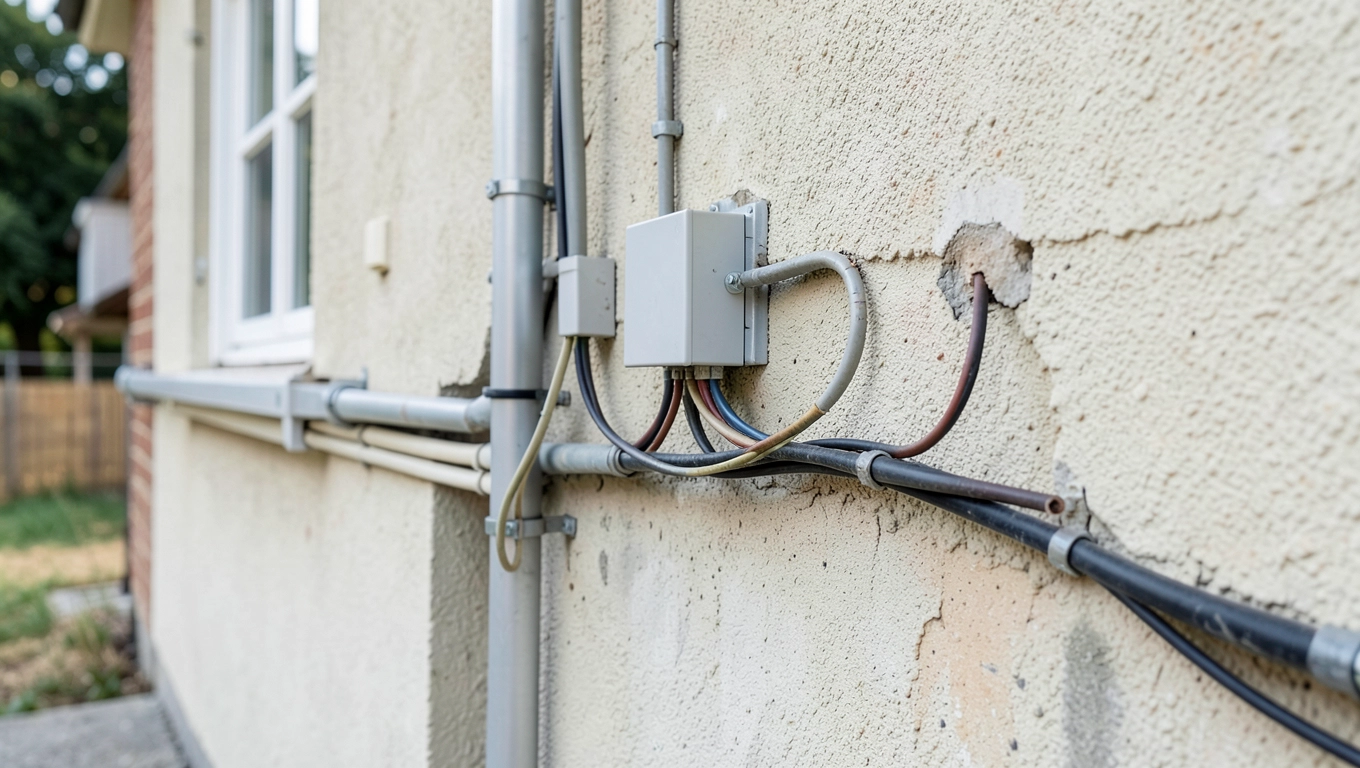

Instalacja elektryczna na elewacji – jak poprowadzić kable bezpiecznie i zgodnie z przepisami

Widzisz ścianę zewnętrzną, na której ma pojawić się lampa, gniazdo do kosiarki albo kamera, i od razu czujesz, że to nie jest kucie w gniazdku kuchennym. Elewacja to inna liga: deszcz, mróz, ostre słońce, czasem gałęzie drzew, a do tego przepisy, których nikt nie streścił Ci przy kawie. Instalacja elektryczna na elewacji potrafi kosztować podwójnie, jeśli dobierzesz zły przewód, zbyt płytki peszel albo zapomnisz o strefach ochronnych. W tym tekście dostajesz konkretne liczby, mechanizmy, które stoją za każdym zaleceniem, oraz listę błędów, przez które co trzecia elewacja w nowym domu wymaga poprawek po pierwszej zimie.

• Przewody i osłony do montażu na elewacji
• Jak zabezpieczyć kable na ścianie zewnętrznej przed wilgocią i UV
• Mocowanie instalacji na elewacji uchwyty, kanały, peszel
• Najczęstsze błędy przy prowadzeniu kabli po elewacji

Przewody i osłony do montażu na elewacji

Nie każdy kabel zniesie promieniowanie UV i mróz. Zwykły YDYp 3x1,5 mm², tak chętnie chowana pod tynk, na zewnątrz zaczyna pękać po dwóch sezonach, bo jego powłoka PVC nie ma stabilizatorów UV. Do elewacji służą przewody z oznaczeniem YKY (kabel koncentryczny z powłoką polwinitową odporną na warunki atmosferyczne) lub YDYżo z płaszczem niewrażliwym na światło, dobierane do obciążenia obwodu.

Klasa ochrony przewodu to nie reklama producenta, lecz deklaracja, którą można sprawdzić w karcie katalogowej. Na elewacji potrzebujesz minimum IP44 dla osłony i IP67 przy przejściach przez rynny czy podbitkę, bo woda nie kapie równomiernie, lecz tworzy kieszenie, w których stoi tygodniami.

Przekrój żyły zależy od poboru mocy. Dla oświetlenia LED do 300 W wystarczy 1,5 mm², dla gniazda ogrodowego 16 A potrzebujesz 2,5 mm², a zasilanie rolet zewnętrznych czy pompy basenowej wymaga już 4 mm². Cieńszy przewód pod obciążeniem grzeje się powyżej 70°C, co na elewacji ocieplonej styropianem kończy się deformacją izolacji w ciągu kilku miesięcy.

Peszel, czyli rura ochronna, działa tu jak zbroja. Na elewacji sprawdzają się peszle sztywne UV-stabilizowane o średnicy minimum 20 mm dla pojedynczego kabla i 25 mm dla dwóch obwodów. Mniejsza średnica utrudnia odprowadzenie ciepła, a przy próbie wciągnięcia kolejnego przewodu skutkuje przegrzaniem i utratą elastyczności izolacji.

Jak zabezpieczyć kable na ścianie zewnętrznej przed wilgocią i UV

Wilgoć wnika w izolację nie przez przypadek, lecz przez dyfuzję, czyli powolne przenikanie cząsteczek wody przez mikropory w PVC. Nawet kabel oznaczony jako wodoodporny po 5 latach ciągłego kontaktu z deszczem wykazuje spadek rezystancji izolacji o 30-40%, co w instalacji 230 V oznacza realne ryzyko porażenia.

Kluczem jest odprowadzenie wody zanim stanie. Peszel prowadzony po elewacji musi mieć spadek minimum 1% w kierunku od punktu najwyższego, a wszystkie wejścia kabla do puszki zabezpieczasz dławikiem kablowym IP68. Bez dławika woda kapie po izolacji do wnętrza puszki, gdzie korozja styków następuje w ciągu dwóch sezonów.

Promieniowanie UV rozkłada wiązania chemiczne w PVC w tempie 0,02 mm ubytku powłoki rocznie przy ekspozycji południowej. Dlatego kanały natynkowe na elewacjach południowych i zachodnich wymagają pokrywy z poliwęglanu lub PVC z filtrem UV, a nie standardowego tworzywa, które żółknie po trzech latach i pęka po pięciu.

W strefach, gdzie kabel narażony jest na uszkodzenia mechaniczne, stosuje się osłonę stalową lub peszel wzmocniony. Na wysokości do 2 m nad terenem, gdzie może zahaczyć kosiarka albo dziecięca piłka, sam peszel UV nie wystarczy. Rura stalowa ocynkowana o średnicy 25 mm kosztuje więcej, lecz eliminuje ryzyko przebicia izolacji wiertłem przy montażu dekoracji świątecznych.

W miejscach przejścia kabla przez ocieplenie (np. przy wyprowadzeniu na balkon) koniecznie stosuj przepust termiczny. Bez niego mostek cieplny tworzy punkt rosy, w którym skrapla się wilgoć, a woda kapie wzdłuż kabla do puszki. Rozwiązanie: tuleja z pianki PE o grubości ścianki równej warstwie styropianu, uszczelniona silikonem elastycznym.

Mocowanie instalacji na elewacji uchwyty, kanały, peszel

Uchwyt do kabla na elewacji to nie plastikowy klips za 0,80 zł, który widzisz w marketach. Pod obciążeniem wiatrem i wahaniami temperatury od -20°C do +50°C tani klips pęka po pierwszej zimie, a kabel zaczyna zwisać, tworząc kieszenie, w których zbiera się woda.

Profesjonalne uchwyty elewacyjne mają podstawę z wkładem EPDM, który kompensuje ruchy termiczne ściany (beton i tynk pracują inaczej niż kabel), oraz korpus ze stali nierdzewnej lub poliamidu UV-stabilizowanego. Rozstaw uchwytów co 40-50 cm dla peszla 20 mm i co 30 cm dla cięższego 32 mm. Mniejszy rozstaw powoduje, że kabel wisi jak sznur, większy ugina się pod własnym ciężarem.

Kanały kablowe natynkowe montujesz, gdy zależy Ci na estetyce lub gdy instalacja przebiega po ścianie z kamienia elewacyjnego, gdzie kucie bruzd jest zabronione. Kanał 60x40 mm mieści do trzech obwodów 2,5 mm², a jego pokrywa zatrzaskuje się bez narzędzi, co ułatwia późniejszą wymianę kabla. Wersje z filtrem UV mają deklarowaną trwałość koloru 10 lat, podczas gdy tanie PVC żółkną po 3 latach i pękają po 6.

Peszel natynkowy sprawdza się tam, gdzie trasa biegnie po nierównej elewacji, np. po kamieniu łupanym lub desce elewacyjnej. Sztywny peszel UV układasz w odstępach co 1 m na uchwytach dystansowych, które odsuwają go od ściany o 10 mm, tworząc szczelinę wentylacyjną. Bez niej kabel styka się z mokrym tynkiem i koroduje w miejscach, gdzie uszkodzona jest powłoka.

Przejścia przez ścianę zewnętrzną wymagają osobnego podejścia. Przewiert o średnicy o 8-10 mm większej niż peszel, wypełniony pianką montażową niskoprężną i uszczelniony masą dekarską, eliminuje mostki termiczne. Zbyt ciasny przewiert przy wylewaniu masy uszczelniającej odkształca peszel i zaciska kabel, a punkt grzeje się pod obciążeniem.

Najczęstsze błędy przy prowadzeniu kabli po elewacji

Prowadzenie kabli poziomo wzdłuż elewacji to pokusa, bo wygląda schludnie. Niestety, na ścianie zewnętrznej poziome odcinki dłuższe niż 3 m bez podparcia zwisają pod własnym ciężarem, a w miejscu zwisu zbiera się woda, która wnika w izolację. Trasa musi biec pionowo lub pod kątem 45° z podparciem co 40 cm.

Łączenie kabli w puszce elewacyjnej bez zacisków śrubowych to grzech główny. Skręcanie drutów i owijanie taśmą izolacyjną działa w suchym wnętrzu, lecz na elewacji po roku taśma odpada, a skręt utlenia się, zwiększając rezystancję. W efekcie złącze grzeje się do temperatury, w której otaczający tynk żółknie.

Brak dławika w puszce natynkowej to drugi najczęstszy błąd. Puszka IP55 z pokrywą na śruby nie jest wodoszczelna w miejscu, gdzie kabel wchodzi bez dławika, bo woda kapie po izolacji do wnętrza. Dławik IP68 kosztuje 8-12 zł i jest jedynym skutecznym zabezpieczeniem.

Stosowanie peszla bez oznaczenia UV na elewacji południowej skraca żywotność instalacji o połowę. Czarny peszel UV-stabilizowany kosztuje 3,50 zł/mb, szary bez filtra 1,80 zł/mb. Oszczędność 1,70 zł na metrze w instalacji 30 m daje 51 zł różnicy, a wymiana całego peszla po 5 latach kosztuje 1500-2000 zł z robocizną.

Ignorowanie stref ochronnych w pobliżu okien i drzwi to błąd, który widzisz na forach jako "kabel się stopił przy oknie". Przewód biegnący w odległości mniejszej niż 10 cm od krawędzi okna narażony jest na skropliny, które zimą tworzą lodowe rękawy. Minimalna odległość od krawędzi otworu to 15 cm.

Montaż gniazda na elewacji bez daszka ochronnego to klasyk. Gniazdo IP44 z klapką działa, dopóki klapka nie zostanie zapomniana w pozycji otwartej po skończonej pracy. Daszek ze stali nierdzewnej nad gniazdem kosztuje 35 zł i eliminuje 90% przypadków zalania, bo woda spływa po nim zanim zdąży wpaść do gniazda.

Brak dokumentacji trasy kablowej przed otynkowaniem lub przed zamknięciem elewacji panelami to błąd, za który płacisz przy pierwszym wierceniu w ścianę. Zdjęcia z pomiarem trasy, szkic z wymiarami od narożników i oznaczenia w rozdzielni pozwalają uniknąć przewiercenia kabla wiertłem 6 mm przy montażu lampki numeru domu.

Nigdy nie prowadź kabla elektrycznego w rynnie ani pod jej bezpośrednim zwisem. Woda spływająca z dachu tworzy na kablu warstwę, która przy pierwszym mrozie zamarza i rozrywa izolację. Minimalna odległość od rynny to 20 cm, a w strefie intensywnego spływu (zgięcia rynny) nawet 40 cm.

Norma PN-HD 60364-5-52 dopuszcza prowadzenie kabli po elewacji pod warunkiem zastosowania osłon ochronnych odpornych na UV oraz zachowania minimalnych odległości od źródeł ciepła i wilgoci. Przewody muszą być dostępne do wymiany bez naruszania konstrukcji budynku, co wyklucza zalewanie ich tynkiem lub montaż pod panelami bez możliwości demontażu.

Zaplanuj przyszłość: ciągnij jeden peszel rezerwowy pusty obok głównego obwodu. Koszt peszla 20 mm to 3 zł/mb, a możliwość późniejszego wciągnięcia dodatkowego kabla do ogrodu czy na altanę bez kucia elewacji jest warta tej drobnej inwestycji. W praktyce co piąty inwestor wraca do tego tematu w ciągu 3 lat od oddania domu.

Źródła i podstawy prawne

Podstawą jest norma PN-HD 60364 dotycząca instalacji elektrycznych niskiego napięcia, w szczególności części 5-52 (dobór przewodów i osłon) oraz 7-704 (instalacje w strefach zewnętrznych). Wytyczne producentów peszli i kanałów kablowych zawierają karty techniczne z deklarowanymi klasami UV i zakresami temperatur pracy, dostępne na stronach takich jak instal-elektro.pl czy legrand.pl.

Rozdzielność obwodów wymaga, by oświetlenie i gniazda elewacyjne miały osobne zabezpieczenia w rozdzielni, zgodnie z PN-HD 60364-4-41 (ochrona przeciwporażeniowa). Połączenia muszą pozostać dostępne do kontroli, co wyklucza trwałe zalewanie puszek masą szpachlową. Przepisy przeciwpożarowe nakładają obowiązek stosowania materiałów niepalnych lub trudnopalnych w strefach przy oknach i drzwiach, co ogranicza stosowanie peszla PVC na rzecz stalowego w odcinkach przejściowych.
