Cyrkulacja ciepłej wody bez stresu – gotowy zestaw, który sam się montuje

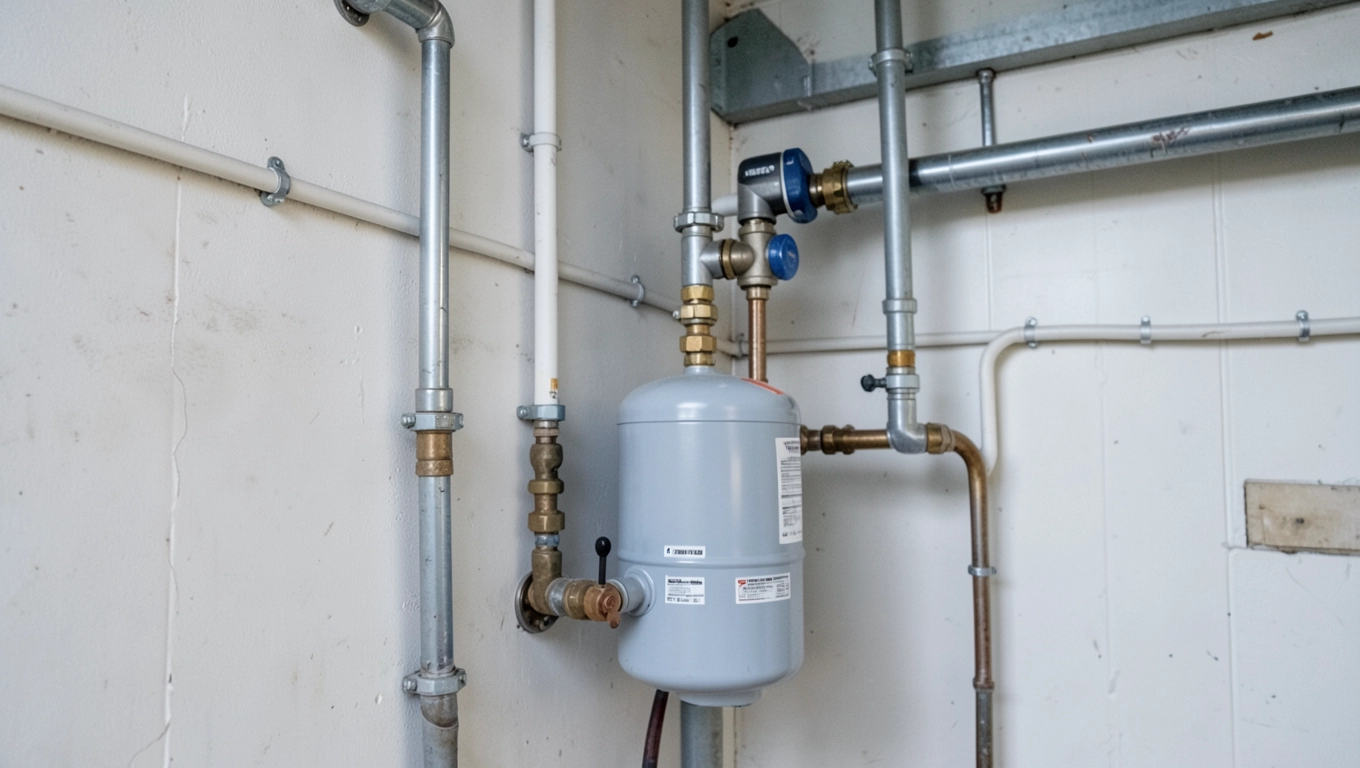

Zimna woda lecąca z baterii przez kilkanaście sekund to zmarnowane litry, podniesiony rachunek i drobny, lecz codzienny dyskomfort. Instalacja c.w.u. z cyrkulacją rozwiązuje ten problem u źródła, utrzymując ciepło w całym obiegu przez całą dobę. Poniżej znajdziesz konkretne dane techniczne, porównanie dwóch wersji gotowej grupy pompowej, schemat podłączenia oraz wyliczenie realnych oszczędności dla czteroosobowej rodziny.

• Grupa pompowa do cyrkulacji c.w.u. co jest w środku?
• AFRISO WZS 75 czy WZS 100 którą wersję wybrać?
• Montaż cyrkulacji ciepłej wody krok po kroku i najczęstsze błędy
• Ile naprawdę zaoszczędzisz z cyrkulacją c.w.u.? Konkretne wyliczenia

Grupa pompowa do cyrkulacji c.w.u. co jest w środku?

Grupa pompowa do cyrkulacji ciepłej wody to fabrycznie zmontowany zestaw, który łączy zasobnik z pierścieniem cyrkulacyjnym budynku. Dzięki temu instalator nie musi dobierać osobno pompy, zaworów ani izolacji, co ogranicza ryzyko błędów montażowych i skraca czas pracy w kotłowni do kilkudziesięciu minut.

Sercem zestawu jest pompa cyrkulacyjna o mocy 5 W, pracująca w klasie energetycznej A. Taki pobór prądu przy pracy ciągłej oznacza około 44 kWh rocznie, czyli mniej niż jedno cykliczne gotowanie wody w czajniku elektrycznym. Jednocześnie wydajność pompy sięga 0,5 m³/h przy wysokości podnoszenia 0,6 m, co wystarcza do obsługi typowego domu o obiegu do 30 m.

Za regulację temperatury odpowiada zawór termostatyczny ATM z zakresem nastaw 35-60°C. Działa on na zasadzie rozszerzalności cieplnej czujnika woskowego: gdy temperatura wody w obiegu spada poniżej ustawionej wartości, zawór otwiera się i uruchamia pompę, a po osiągnięciu progu zamyka obieg, ograniczając straty ciepła. To rozwiązanie eliminuje konieczność stosowania elektronicznego sterownika i chroni użytkownika przed przypadkowym poparzeniem, gdy ktoś odkręci kran w łazience na piętrze.

Zawór zwrotny, zwany też klapowym, zapobiega cofaniu się wody do zasobnika w momentach, gdy pompa jest wyłączona. Bez niego ciecz mogłaby przepływać grawitacyjnie w obiegu, schładzając zasobnik i zakłócając pracę pompy ciepła lub kotła. Producent umieszcza go za pompą, co wymusza jednokierunkowy ruch medium.

Zawory odcinające po obu stronach pompy pozwalają na jej wymianę bez opróżniania instalacji. W praktyce oznacza to, że serwisant odkręca dwie śrubunki, wyjmuje zużytą jednostkę i montuje nową w czasie krótszym niż kwadrans. W domach, gdzie kotłownia jest oddalona od łazienek, taka funkcjonalność ma realną wartość.

Izolacja termiczna z EPP (spienionego polipropylenu) otacza cały korpus grupy, ograniczając straty ciepła do otoczenia. Współczynnik przewodzenia EPP wynosi około 0,035 W/(m·K), czyli porównywalnie z pianką PUR, ale materiał ten nie chłonie wilgoci i zachowuje właściwości przez minimum 15 lat. Dla instalacji c.w.u. z cyrkulacją to parametr krytyczny: każdy stopień strat w kotłowni to dodatkowe kilowatogodziny zużyte przez kocioł lub pompę ciepła.

Wybierając gotowy zestaw, zwróć uwagę na obecność atestu NIZP-PZH. To wymóg sanitarny dla wszystkich elementów mających kontakt z wodą pitną. Brak takiego oznaczenia dyskwalifikuje produkt niezależnie od jego parametrów technicznych.

AFRISO WZS 75 czy WZS 100 którą wersję wybrać?

Oba modele należą do tej samej rodziny gotowych grup pompowych, różnią się jednak zakresem zastosowania oraz obecnością zaworu bezpieczeństwa. Wybór konkretnej wersji zależy od pojemności zasobnika, ciśnienia w instalacji oraz tego, czy posiadasz króciec przyłączeniowy w zbiorniku.

WZS 75 sprawdza się w instalacjach z zasobnikiem do 750 litrów, wyposażonym w dedykowany króciec cyrkulacyjny. Jeśli dysponujesz nowoczesnym zbiornikiem z gniazdem 3/4 cala lub 1 cal, montaż zajmuje około 20 minut i nie wymaga dodatkowych kształtek. To najczęściej wybierana wersja w domach jednorodzinnych o powierzchni 120-180 m².

WZS 100 jest rozszerzeniem tej koncepcji o zawór bezpieczeństwa 6 bar oraz możliwość podłączenia do zbiorników bez króćca. Wbudowany zawór zabezpiecza instalację przed skokami ciśnienia, które mogą wystąpić podczas nagrzewania wody w zamkniętym obiegu. Norma PN-92/B-01706 wymaga takiego zabezpieczenia w każdym układzie z wymuszonym obiegiem, więc w wielu przypadkach WZS 100 pozwala uniknąć konieczności dokupowania osobnego zaworu.

Przy doborze konkretnego modelu kluczowa jest odległość od zasobnika do najdalej położonego punktu poboru. Dla domu z obiegiem do 20 m i trzema łazienkami wystarczy WZS 75. Przy większych instalacjach, biurowcach lub budynkach z czterema i więcej węzłami sanitarnymi lepiej sprawdzi się WZS 100 ze względu na wyższą wydajność i dodatkowe zabezpieczenie.

Checklist doboru w czterech krokach

• Pomiar długości obiegu: zmierz odległość od zasobnika do najdalszego kranu wraz z powrotem. Wartość powyżej 25 m wymaga wersji o wyższej wydajności.
• Liczba punktów poboru: 1-4 punkty to zakres WZS 75; 5 i więcej punktów sugeruje WZS 100.
• Pojemność zasobnika: do 750 l wystarczy podstawowy model; powyżej 750 l zalecana jest wersja rozszerzona.
• Obecność króćca w zbiorniku: jeśli go brak, od razu wybieraj WZS 100, co eliminuje konieczność montażu dodatkowego trójnika.

Montaż cyrkulacji ciepłej wody krok po kroku i najczęstsze błędy

Montaż gotowej grupy pompowej zajmuje znacznie mniej czasu niż budowanie układu z pojedynczych komponentów. Mimo to warto znać kolejność działań, ponieważ pominięcie któregoś kroku skutkuje nieprawidłową pracą cyrkulacji albo brakiem gwarancji producenta.

Pierwszy etap to zamontowanie grupy na ścianie kotłowni lub bezpośrednio na zasobniku, jeśli posiada on dedykowane obejmy. Położenie powinno zapewniać dostęp do zaworów odcinających od frontu, a zawór bezpieczeństwa w WZS 100 musi mieć swobodny wylot do kanalizacji lub pojemnika zbiorczego. W praktyce oznacza to pozostawienie minimum 15 cm wolnej przestrzeni pod urządzeniem.

Drugi etap to podłączenie hydrauliczne. Zasilanie z zasobnika (króciec ciepłej wody) łączysz z wejściem grupy, a wyjście kierujesz do pierścienia cyrkulacyjnego budynku. Powrót z pierścienia trafia do króćca wody zimnej zasobnika lub do osobnego przyłącza cyrkulacyjnego. Każde połączenie zabezpiecz uszczelką EPDM dostarczoną w zestawie; teflon nie jest tu konieczny, ponieważ złączki są samouszczelniające.

Trzeci etap to napełnienie i odpowietrzenie układu. Otwierasz zawory odcinające, powoli napełniasz obieg wodą i pozwalasz, by powietrze wydostało się przez automatyczny odpowietrznik na górze grupy. Gdy z zaworu zacznie wypływać ciągły strumień wody bez pęcherzyków, zamykasz go i przechodzisz do ustawienia termostatu.

Czwarty etap to konfiguracja zaworu ATM. Pokrętło ustawiasz na temperaturę 45-50°C, czyli nieco poniżej maksymalnej wydajności kotła, ale powyżej progu rozwoju bakterii Legionella (55°C). Dzięki temu cyrkulacja będzie się uruchamiać tylko wtedy, gdy temperatura w obiegu spadnie poniżej nastawionej wartości, co chroni kocioł przed niepotrzebną pracą i ogranicza straty energii.

Najczęstszy błąd instalatorów to pominięcie izolacji rur cyrkulacyjnych na poddaszu lub w ścianach. Każdy metr niezaizolowanej rury to strata rzędu 8-12 W, co w skali roku daje kilkadziesiąt kilowatogodzin zmarnowanego ciepła. Otulina Armaflex lub jej odpowiednik o grubości minimum 13 mm to absolutne minimum dla rur 22 mm.

Drugi powtarzający się błąd to montaż pompy na zasilaniu zamiast na powrocie. Choć w wielu schematach pokazuje się pompę po stronie zimnej, jej umieszczenie na powrocie zmniejsza ryzyko kawitacji i wydłuża żywotność wirnika. W gotowych grupach pompowych kwestia ta jest rozwiązana fabrycznie, ale przy rozbudowie instalacji o dodatkowe źródła ciepła warto zweryfikować kierunek pracy.

Trzeci błąd to brak zaworu spustowego w najniższym punkcie obiegu. Bez niego opróżnienie instalacji przed zimą lub w trakcie awarii wymaga demontażu pompy, co jest czasochłonne i ryzykowne dla uszczelek. Zawór kulowy 1/2 cala z końcówką do węża kosztuje kilkanaście złotych i rozwiązuje problem raz na zawsze.

Ile naprawdę zaoszczędzisz z cyrkulacją c.w.u.? Konkretne wyliczenia

Oszczędność wody to najbardziej intuicyjna korzyść z cyrkulacji, ale rzadziej mówi się o powiązanym z nią zysku energetycznym. Każdy litr zmarnowanej zimnej wody, który odpływa do kanalizacji, oznacza bowiem konieczność dostarczenia do zasobnika kolejnego litra gorącej wody, podgrzanej od temperatury wodociągowej (zwykle 10-12°C) do 55°C. Przy cenie energii 0,65 zł/kWh i sprawności kotła 90% podgrzanie 1 litra wody kosztuje około 0,05 zł.

Przykład dla czteroosobowej rodziny w domu o obiegu cyrkulacyjnym długości 20 m: każdy domownik odkręca kran średnio 8 razy dziennie, czekając 12 sekund na ciepłą wodę przy przepływie 6 l/min. To daje 1,2 l zmarnowanej wody na odkręcenie i 9,6 l na osobę dziennie. Dla czterech osób to 38,4 litra, czyli około 14 m³ rocznie, co przy obecnych stawkach za wodę i ścieki (łącznie ok. 12 zł/m³) przekłada się na 168 zł oszczędności w opłatach za wodę.

Do tego dochodzi oszczędność energii: 14 m³ wody podgrzanej o 43°C to 670 kWh ciepła rocznie. Przy cenie 0,65 zł/kWh daje to 435 zł, ale cyrkulacja sama w sobie zużywa prąd pompy (44 kWh, czyli ok. 29 zł) i generuje straty ciepła w rurach (ok. 200 kWh, czyli 130 zł). Bilans energetyczny zamyka się więc w kwocie około 276 zł rocznie, co łącznie z opłatami za wodę daje blisko 444 zł oszczędności.

Przy cenie WZS 75 wynoszącej 1850-2100 zł oraz kosztach montażu około 600 zł, całkowity wydatek inwestycyjny zamyka się w kwocie 2450-2700 zł. Zwrot inwestycji następuje zatem po pięciu do sześciu latach, a każdy kolejny rok pracy przynosi czystą oszczędność. W domach z pompą ciepła, gdzie woda grzana jest jeszcze taniej, zwrot może być krótszy o rok.

Poza aspektem finansowym warto wymienić korzyści zdrowotne. Stała cyrkulacja wody o temperaturze powyżej 50°C eliminuje warunki sprzyjające rozwojowi bakterii Legionella, które namnażają się w przedziale 25-45°C. W instalacjach bez cyrkulacji woda stoi w rurach przez wiele godzin, zwłaszcza nocą, i właśnie wtedy osiąga temperaturę idealną dla tych mikroorganizmów. W starszych budynkach, gdzie rury mają chropowate wnętrze i osady, ryzyko jest szczególnie wysokie.

Komfort użytkowania to kolejny wymiar, trudny do przeliczenia na złotówki. Otwarcie kranu i natychmiastowy strumień ciepłej wody to detal, który docenia się zwłaszcza zimą, o poranku, gdy zegar tyka, a dzieci czekają na śniadanie. Wielu użytkowników mówi wprost: po zamontowaniu cyrkulacji nie wyobrażają sobie powrotu do starego układu.

Jeśli planujesz rozbudowę instalacji o kolektor słoneczny lub pompę ciepła, zaplanuj miejsce na grupę cyrkulacyjną już teraz. Dodatkowe źródło ciepła można podłączyć do zasobnika bez przebudowy układu, a sama grupa zajmuje na ścianie kotłowni nie więcej niż 30 × 40 cm.

Dobór grupy pompowej do cyrkulacji ciepłej wody to decyzja, która procentuje przez dekady. Wystarczy raz zmierzyć odległość od zasobnika do najdalszego kranu, sprawdzić obecność króćca w zbiorniku i wybrać między WZS 75 a WZS 100, by zyskać instalację działającą bezawaryjnie przez minimum 15 lat. Skontaktuj się z doradcą technicznym w hurtowni instalacyjnej, by zweryfikować dobór i uzyskać aktualną cenę zestawu dopasowanego do pojemności Twojego zasobnika.

Źródła danych i norm
PN-92/B-01706 Instalacje wodociągowe. Wymagania w projektowaniu.
PN-EN 806 Wymagania dotyczące instalacji wodociągowych przeznaczonych do przesyłu wody przeznaczonej do spożycia przez ludzi.
Norma higieniczna NIZP-PZH dla materiałów stykających się z wodą pitną.
Karty katalogowe producentów pomp WILO oraz zaworów ATM (dane techniczne mocy, wydajności, zakresu temperatur).
Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm.).
