Ile waży instalacja fotowoltaiczna? Konkrety, które uratują Twój dach

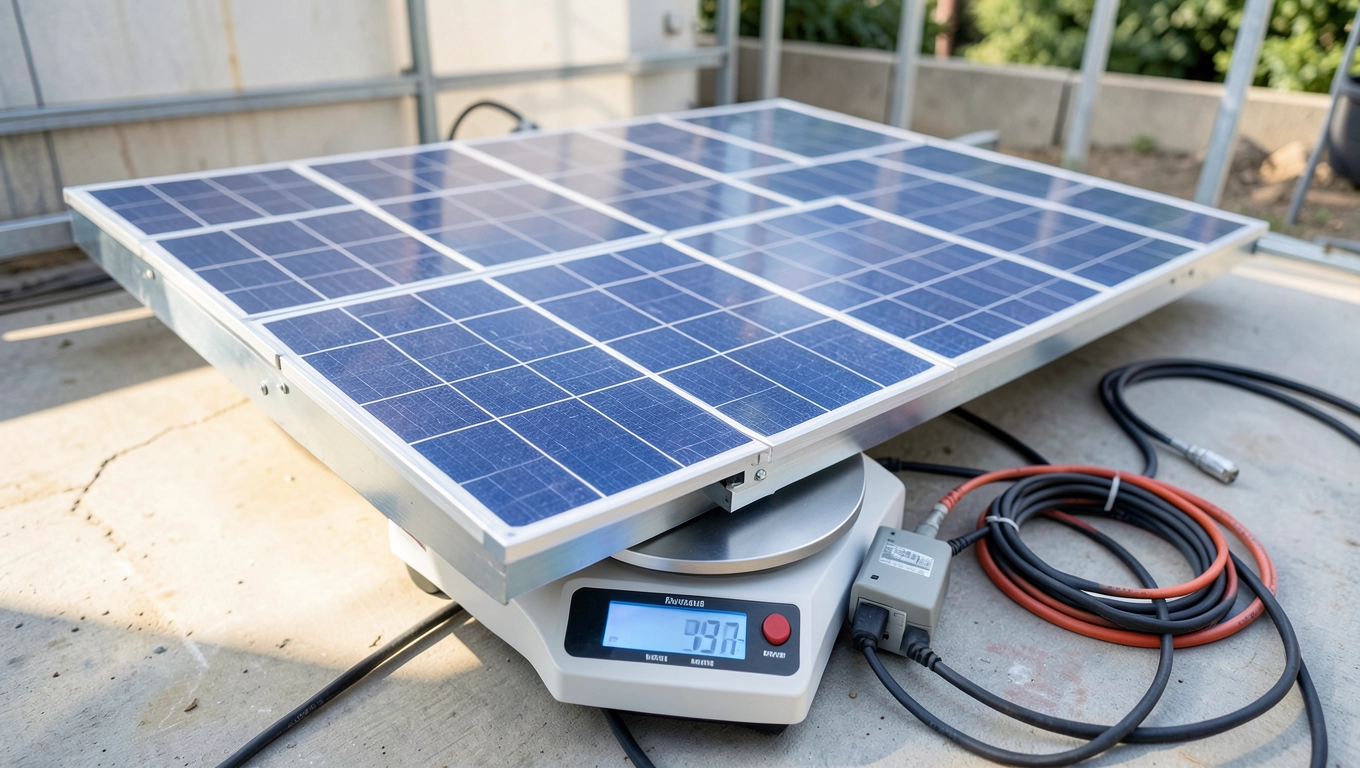

Ile waży instalacja fotowoltaiczna? Standardowy zestaw o mocy 6 kWp, składający się z 12 paneli po 500 W, wraz z aluminiową konstrukcją montażową, obciąża dach masą rzędu 350-450 kg, czyli średnio 15-20 kg na każdy metr kwadratowy powierzchni zabudowy. Sama rama nośna i uchwyty dokładają kolejne 3-5 kg/m², a w systemach balastowych na dachach płaskich dochodzą bloczki betonowe potrafiące podwoić tę wartość.

• Nośność dachu pod fotowoltaikę co mówią normy PN-EN i Eurocode
• Waga paneli fotowoltaicznych 400W i 450W porównanie 5 producentów
• Konstrukcja montażowa a pokrycie dachu: blachodachówka, trapeze, dachówka, papa
• Dach płaski vs skośny obciążenie instalacją PV i bloczki balastowe
• Stary dach pod fotowoltaiką: kiedy potrzebna ekspertyza konstruktora
• Checklist przed montażem fotowoltaiki
• FAQ praktyczne

Nośność dachu pod fotowoltaikę co mówią normy PN-EN i Eurocode

Polskie przepisy budowlane nie regulują wprost obciążeń pochodzących od instalacji PV, bo te klasyfikowane są jako obciążenia zmienne technologiczne. W praktyce projektowej stosuje się normę PN-EN 1991-1-1 (Eurocode 1), która definiuje dopuszczalne obciążenia użytkowe dla dachów. Dla typowych dachów skośnych w budynkach mieszkalnych przyjmuje się 100-150 kg/m², a dla dachów płaskich, często pełniących funkcję użytkową, nawet 150-300 kg/m².

Wartość nośności odczytasz przede wszystkim z projektu budowlanego, gdzie konstruktor określił charakterystykę stropu lub więźby. Jeśli dokumentacja nie istnieje lub budynek liczy sobie ponad 25-30 lat, jedyną wiarygodną metodą pozostaje ekspertyza wykonana przez uprawnionego konstruktora zgodnie z PN-EN 1990 i PN-EN 1991.

Koszt takiej ekspertyzy oscyluje między 500 a 1500 zł w zależności od regionu i stopnia skomplikowania konstrukcji. To niewielki wydatek w porównaniu z potencjalnym kosztem wymiany więźby, który łatwo przekracza 30 tys. zł. Ubezpieczyciele coraz częściej wymagają takiej analizy przed objęciem polisa nieruchomości z PV, szczególnie gdy dach nie ma udokumentowanej historii remontów.

Sygnały ostrzegawcze, które powinny skłonić do natychmiastowej konsultacji z konstruktorem, to ugięcie krokwi widoczne gołym okiem, pęknięcia w tynku na poddaszu, ślady zawilgoceń wokół mocowań krokwi czy też brak projektu wykonawczego. W takich przypadkach instalacja fotowoltaiczna staje się obciążeniem krytycznym, a nie dodatkowym.

Waga paneli fotowoltaicznych 400W i 450W porównanie 5 producentów

Współczesne moduły monokrystaliczne o mocy 400-460 W ważą średnio 21-24 kg przy wymiarach około 1722 × 1134 mm. To przekłada się na masę właściwą rzędu 10,8-12,3 kg/m², co stanowi istotny spadek względem starszych modeli 250-300 W, które potrafiły ważyć nawet 28 kg.

Paradoksalnie wzrost mocy nominalnej w przeliczeniu na kilogram nie zawsze idzie w parze ze wzrostem masy. Nowoczesne ogniwa typu N typu TOPCon osiągają sprawność 22,8% przy jednoczesnym zmniejszeniu grubości płyty szklanej z 3,2 mm do 2,0 mm w wybranych modelach. Dzięki temu panel 450 W bywa lżejszy od swojego poprzednika sprzed pięciu lat.

Rama aluminiowa odpowiada za około 2,5-3,0 kg całkowitej masy modułu. Anodowana warstwa o grubości minimum 15 mikronów chroni przed korozją, ale w środowisku nadmorskim warto wybierać profile o grubości ścianki co najmniej 1,8 mm. Cieńsze ramy, choć lżejsze, mogą po kilku latach wykazywać mikropęknięcia w miejscach mocowania.

Przy projektowaniu instalacji 10 kWp, składającej się z 20 paneli, warto zsumować masę samych modułów i dodać 15% zapasu na konstrukcję. W tym przypadku otrzymujemy: 20 × 22 kg + 15% = 506 kg, co rozkłada się na około 32 m² połaci dachowej, czyli obciążenie 15,8 kg/m².

Różnice między panelami bifacjal a monofacial

Panele bifacjal (dwustronne) zyskują o 5-25% dodatkowej produkcji z odbicia światła od podłoża, ale ich waga rośnie o 1,5-3,0 kg. Szkło hartowane po obu stronach zamiast folii EVA zwiększa odporność mechaniczną, co rekompensuje wyższą masę w instalacjach naziemnych i na trackerach.

Na dachach skośnych moduły bifacjal nie mają przewagi technologicznej, bo albedo zwykłej dachówki wynosi zaledwie 0,15-0,20. Producenci zalecają wtedy klasyczne panele monofacial, lżejsze o kilka kilogramów i tańsze o 8-12% za sztukę.

Konstrukcja montażowa a pokrycie dachu: blachodachówka, trapeze, dachówka, papa

Masa samej konstrukcji aluminiowej waha się od 0,8 do 2,5 kg/m² w zależności od systemu i producenta. Najlżejsze są uchwyty clamp-on do blachy trapezowej, najcięższe haki wzmocnione do dachówki ceramicznej, które potrafią ważyć nawet 1,2 kg pojedynczo. Przy 20 panelach i czterech hakach na każdy moduł dochodzi więc dodatkowe 80-96 kg.

Blachodachówka modułowa, choć lekka i popularna, wymaga trafienia w łatę pod blachą. Śruba dwugwintowa M10 wkręcona w drewno iglaste o wytrzymałości C24 utrzymuje obciążenie wyrywające rzędu 3,5-4,5 kN, co w zupełności wystarcza dla pojedynczego panelu. Błąd montażowy polegający na wkręceniu w pustą przestrzeń między łatami kończy się zerwaniem mocowania przy silnym wietrze.

Blacha trapezowa to najłatwiejszy wariant dla konstruktora, bo mocowanie odbywa się przez nitonakrętki lub śruby samogwintujące bezpośrednio do blachy. Wytrzymałość takiego połączenia zależy od grubości blachy (minimum 0,5 mm) i rozstawu żeber. Arkusze o wysokości fali T18 są zbyt płytkie, by stabilnie utrzymać panel bez mostków.

Dachówka ceramiczna wymaga demontażu poszczególnych elementów i zastąpienia ich hakami. To pracochłonne, ale pozwala na estetyczny montaż bez widocznych elementów. Stosując haki ze stali nierdzewnej A2, unikniesz korozji w ciągu 25-letniej gwarancji pokrycia.

Na papie rozróżnia się dwa podejścia: system balastowy, gdzie panele obciążone są bloczkami betonowymi bez naruszania poszycia, oraz montaż inwazyjny przez kołki wklejane w strop. Pierwszy wariant stosuje się, gdy nośność dachu jest wysoka i nie ma warstw termoizolacji wrażliwych na ściskanie, drugi gdy dach nie udźwignąłby dodatkowych 80-120 kg/m².

Dach płaski vs skośny obciążenie instalacją PV i bloczki balastowe

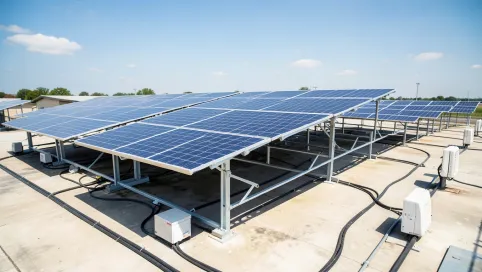

Dach płaski w budynku komercyjnym o powierzchni 200 m² i nośności 200 kg/m² może przyjąć do 40 ton obciążenia technologicznego. Instalacja PV o mocy 50 kWp zajmująca 250 m² waży w systemie balastowym około 5000-7500 kg, co stanowi zaledwie 25-37 kg/m². To wartość bezpieczna dla większości stropodachów zgodnych z PN-EN 1992-1-1.

Bloczki betonowe o wymiarach 30 × 30 × 8 cm ważą 17-18 kg sztuka. W typowej konfiguracji każdy panel opiera się na dwóch podporach balastowych z dwoma bloczkami, czyli 68-72 kg dodatkowej masy na moduł. Przy nachyleniu 15° i nachodzących na siebie rzędach konieczne bywa zwiększenie balastu do 100-120 kg na panel w strefach narożnych budynku, gdzie ssanie wiatru jest najsilniejsze.

Dach skośny rozkłada obciążenia inaczej, bo siły działające na panel przenoszone są przez śruby lub haki bezpośrednio na krokwie. Masa instalacji rozkłada się równomiernie wzdłuż linii mocowań, więc konstruktor sprawdza nie tylko obciążenie powierzchniowe, ale też siłę skupioną na każdym punkcie mocowania. Typowa śruba dwugwintowa przenosi obciążenie 4-6 kN, a krokiew C24 o przekroju 8 × 16 cm ma nośność obliczeniową około 8-12 kN przy rozstawie 80 cm.

Kąt nachylenia połaci wpływa na składową siły działającą na dach. Panel ustawiony pod kątem 30° generuje składową pionową równą 87% swojej masy i składową równoległą do powierzchni dachu wynoszącą 50%. Te wartości wynikają z rozkładu sił w trójkącie prostokątnym i mają kluczowe znaczenie przy obliczeniach zsuwania się instalacji zimą.

Kiedy NIE stosować systemu balastowego

• Gdy warstwa termoizolacji ma wytrzymałość na ściskanie poniżej 60 kPa (typowe dla starszych wełen mineralnych).
• Na dachach o nachyleniu powyżej 5° bez dodatkowego kotwienia mechanicznego.
• W strefach wiatrowych I i II (wschodnia Polska) wymagających masy bloczków przekraczającej 150 kg na panel.
• Gdy dach nie ma attyki o wysokości minimum 60 cm (brak osłony przed wiatrem).

Stary dach pod fotowoltaiką: kiedy potrzebna ekspertyza konstruktora

Budynki wzniesione przed rokiem 1995 często mają więźbę o przekrojach krokwi 6 × 14 cm lub 7 × 15 cm, co przy rozstawie 90-100 cm daje nośność obliczeniową zaledwie 6-8 kN/m². Instalacja fotowoltaiczna o masie 18 kg/m² dodaje 0,18 kN/m² obciążenia stałego, co brzmi niewinnie, ale w połączeniu z pokryciem ceramicznym (45-55 kg/m²) i śniegiem (do 120 kg/m² w strefie III) zbliża się do granicy nośności.

Ekspertyza konstruktora zgodna z PN-EN 1990 obejmuje oględziny wizualne więźby, sprawdzenie stanu drewna (wilgotnościomierz, próba śrubowa), obliczenia statyczne uwzględniające nowe obciążenia technologiczne oraz ewentualne zalecenia wzmocnień. Trwa od 3 do 7 dni roboczych, a jej wynik ma formę opinii technicznej niezbędnej do ubezpieczenia nieruchomości.

Wzmacnianie starej więźby pod fotowoltaikę odbywa się najczęściej przez dołożenie desek lub nakładek z drewna klejonego BSH (BSH = Brettschichtholz, drewno warstwowo klejone). Koszt takiej operacji to 12-25 tys. zł, ale pozwala uniknąć wymiany całej połaci dachowej. Alternatywą pozostaje montaż naziemny na konstrukcji wolnostojącej, o ile działka dysponuje odpowiednią powierzchnią i nasłonecznieniem.

Dachy kryte eternitem lub płytami azbestowo-cementowymi, popularne w latach 70. i 80., wymagają dodatkowo kosztownego demontażu pokrycia przez firmę z odpowiednimi uprawnieniami. To 60-90 zł/m², ale warunek absolutny przed montażem paneli. Bez usunięcia eternitu żadna poważna firma instalacyjna nie podejmie się pracy, bo odpowiedzialność cywilna za kontakt z włóknami azbestowymi jest ogromna.

Trzy scenariusze, gdy dach nie spełnia wymagań

1. Mniejsza instalacja z magazynem energii: 4 kWp zamiast 10 kWp plus bateria 10 kWh pozwala obniżyć masę paneli o 60% przy zachowaniu autokonsumpcji na poziomie 65-70%. Koszt magazynu to 25-40 tys. zł, ale zwrot z inwestycji bywa krótszy niż w przypadku dużej instalacji sprzedającej nadwyżki po 0,25 zł/kWh.
2. Montaż naziemny: konstrukcja wolnostojąca na gruntowych palach lub kotwach śrubowych obciąża jedynie powierzchnię działki. Wymaga jednak pozwolenia na budowę, gdy przekracza 2 m wysokości lub 50 m² zabudowy.
3. Wymiana pokrycia z wzmocnieniem więźby: najdroższe, ale najtrwalsze rozwiązanie. Nowe dachówki, membrana, kontrłaty i dołożone krokwie tworzą dach gotowy na 30 lat eksploatacji z PV.

Checklist przed montażem fotowoltaiki

Przed podpisaniem umowy z firmą instalacyjną warto zweryfikować dziesięć kluczowych elementów. Każdy z nich wpływa na bezpieczeństwo konstrukcji i trwałość inwestycji.

• Dokumentacja projektowa budynku ze wskazaniem przekrojów krokwi i ich rozstawu
• Wiek więźby dachowej i historia remontów (protokoły odbioru, faktury)
• Stan pokrycia dachowego (korozja blachy, pęknięcia dachówek, szczelność papy)
• Ekspertyza konstruktora przy budynkach starszych niż 20 lat lub bez dokumentów
• Audyt od firmy instalacyjnej z obliczeniami obciążeń i mapą mocowań
• Warunki gwarancji na panel i konstrukcję (minimum 12 lat na produkt, 25 lat na moc)
• Polisa ubezpieczeniowa uwzględniająca instalację PV
• Mapa stref wiatrowych i śniegowych zgodna z PN-EN 1991-1-3 i 1991-1-4
• Sprawdzenie trasy kablowej i lokalizacji inwertera
• Procedura serwisowa i częstotliwość przeglądów

FAQ praktyczne

Czy ubezpieczyciel może odmówić polisy na dom z PV? Tak, gdy nośność dachu nie zostanie potwierdzona ekspertyzą lub gdy instalacja została wykonana bez projektu. Największe towarzystwa (PZU, Warta, Allianz) oferują rozszerzenia polisy mieszkaniowej o klauzulę fotowoltaiczną za 200-500 zł rocznie, ale wymagają dokumentacji technicznej.

Ile trwa montaż instalacji na dachu skośnym? Standardowa instalacja 6 kWp zajmuje ekipie 2-3 dni robocze, ale w przypadku dachówki ceramicznej lub skomplikowanej geometrii dachu prace mogą wydłużyć się do tygodnia. Pogoda odgrywa istotną rolę: deszcz powyżej 5 mm/h uniemożliwia pracę na wysokości ze względów BHP.

Co z obciążeniem śniegiem w polskich warunkach? Strefa III obejmująca większość Polski przewiduje 120 kg/m² obciążenia śniegiem dla dachów płaskich. Na dachu skośnym 35° śnieg zsuwa się samoczynnie, więc współczynnik kształtu redukuje obciążenie do 50-60 kg/m². Projektant musi uwzględnić najgorszy scenariusz: świeży śnieg + lód + obciążenie paneli.

Czy panele wymagają konserwacji ze względu na masę? Nie, masa paneli jest stała i nie zmienia się z wiekiem. Konserwacja dotyczy połączeń elektrycznych, stanu ramy i czystości szyby. Coroczny przegląd z pomiarem termowizyjnym kosztuje 400-800 zł i pozwala wykryć degradację pojedynczych ogniw.

Waga instalacji fotowoltaicznej to nie abstrakcyjna wartość z katalogu, lecz suma trzech składowych: masy paneli (10-12 kg/m²), konstrukcji montażowej (1-5 kg/m²) oraz ewentualnego balastu (15-25 kg/m² na dachu płaskim). Łączne obciążenie 18-40 kg/m² mieści się w normach dla większości dachów mieszkalnych, ale granica 25 kg/m² wymaga już weryfikacji nośności więźby lub stropu. Inwestorzy z budynkami sprzed 2000 roku powinni potraktować ekspertyzę konstruktora jako obowiązkowy punkt startowy, a nie opcję dodatkową. Różnica między 500 zł za opinię techniczną a 30 tys. zł za wymianę więźby to najlepsza motywacja, by nie pomijać tego kroku.

Zainteresowany precyzyjnym obliczeniem obciążenia dla swojego dachu? Skorzystaj z kalkulatora nośności lub zamów bezpłatny audyt techniczny, podczas którego specjalista zweryfikuje dokumentację, stan konstrukcji i dobierze optymalną konfigurację paneli z uwzględnieniem lokalnej strefy wiatrowo-śniegowej.

Źródła danych:

• PN-EN 1991-1-1:2009 Oddziaływania na konstrukcje. Część 1-1: Oddziaływania ogólne. Ciężar objętościowy, ciężar własny, obciążenia użytkowe w budynkach (pn-en-1991-1-1.pkp.org.pl)
• PN-EN 1990:2004 Podstawy projektowania konstrukcji (pn-en-1990.pkp.org.pl)
• PN-EN 1991-1-3:2005 Obciążenie śniegiem (pn-en-1991-1-3.pkp.org.pl)
• PN-EN 1991-1-4:2008 Oddziaływania wiatru (pn-en-1991-1-4.pkp.org.pl)
• PN-EN 1992-1-1:2008 Projektowanie konstrukcji z betonu (pn-en-1992-1-1.pkp.org.pl)
• Karty techniczne producentów paneli: Longi, JA Solar, Trina Solar, Q.Cells, Risen (dostępne na stronach producentów)
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (isap.sejm.gov.pl)
