Jeśli jeździsz samochodem i szukasz sposobu na tańsze paliwo bez rezygnacji z mocy silnika, instalacja gazowa LPG może być odpowiedzią, którą warto rozważyć. Kluczowe elementy tej instalacji, takie jak zbiorniki przechowujące paliwo gazowe, reduktory kontrolujące ciśnienie oraz zawory odcinające zapewniające bezpieczeństwo, decydują o jej niezawodności. W tym artykule przyjrzymy się im bliżej, zrozumiesz, jak współpracują w układzie zasilania pojazdu, zależnie od typu silnika i konfiguracji dwupaliwowej.

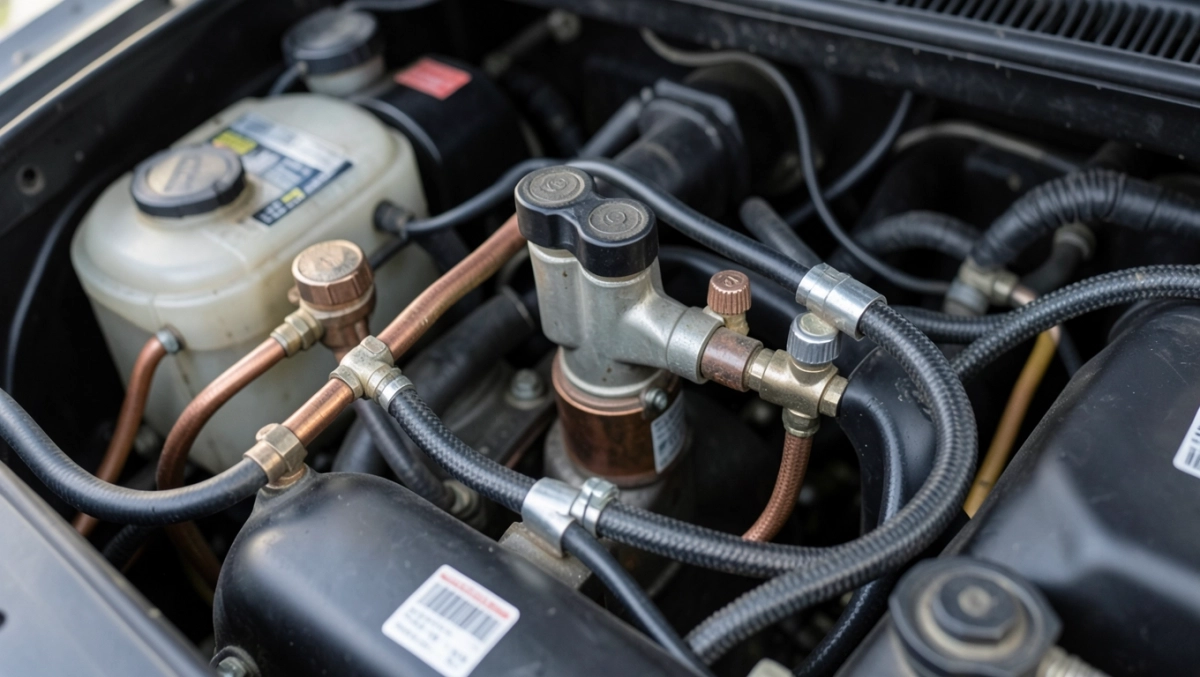

Elementy instalacji gazowej

Zbiorniki i butle gazowe LPG

Zbiorniki gazowe LPG to serce każdej instalacji, gdzie przechowuje się skroplone paliwo pod ciśnieniem do 20 barów. Wykonane ze stali niskowęglowej lub kompozytów, wytrzymują trudne warunki drogowe i wibracje silnika. Pojemność dobiera się do potrzeb właściciela – od 30 litrów w kompaktach po 80 litrów w SUV-ach, co pozwala na przejechanie 400-700 km na jednym tankowaniu. Homologacja według norm ECE R67 gwarantuje bezpieczeństwo, a kształt toroidalny lub cylindryczny dopasowuje się do przestrzeni bagażnika.

W pojazdach z silnikiem zapłonowym iskrowym zbiornik integruje się z układem dwupaliwowym, przełączając między benzyną a gazem. Paliwo gazowe w stanie ciekłym minimalizuje straty objętościowe w porównaniu do CNG. Montaż wymaga precyzyjnego spasowania z podwoziem, by uniknąć korozji przez sól drogową. Regularna kontrola wizualna co 36 miesięcy przedłuża żywotność do kilkunastu lat.

Typy zbiorników pod kątem silnika

Zobacz także: Instalacje gazowe propan-butan: przepisy 2025

  • Cylindryczne – idealne do vanów z silnikiem benzynowym wtryskowym, łatwe w tankowaniu.
  • Toroidalne – pasują pod koło zapasowe w sedanach z silnikiem gaźnikowym.
  • Kompozytowe – lżejsze o 40% od stalowych, dla nowoczesnych silników o wysokim ciśnieniu.

W instalacjach do silników diesla adaptacja zbiorników LPG łączy się z systemami hybrydowymi, gdzie gaz wspomaga bazowe paliwo. Ciśnienie wewnętrzne stabilizuje temperaturę paliwa gazowego podczas jazdy. Wybór zbiornika wpływa na zasięg, a tym samym na ekonomię eksploatacji pojazdu.

Osprzęt zbiornika i filtr gazu

Osprzęt zbiornika obejmuje multisensorowe wskaźniki poziomu paliwa gazowego i zawory tankowania, zapobiegające przepełnieniu. Filtr gazu, umieszczony na wylocie, wychwytuje zanieczyszczenia poniżej 10 mikronów, chroniąc reduktor przed uszkodzeniem. Te elementy zapewniają czystość mieszaniny w układzie zasilania silnika. Montaż filtrów separujących wodę przedłuża żywotność całej instalacji.

W starszych generacjach osprzętu zbiornik wyposażano w proste pływaki, dziś elektroniczne sensory transmitują dane do komputera pojazdu. Paliwo gazowe przechodzące przez filtr traci minimalne ciśnienie, poniżej 0,5 bara. Wymiana filtra co 20 tys. km utrzymuje sprawność mieszalnika i wtryskiwaczy. Osprzęt dostosowuje się do wibracji silnika, używając uszczelek Viton odpornych na propan-butan.

Zobacz także: Instalacje Gazowe do Samochodu 2025: Oszczędzaj do 50%!

Filtry gazu dzielą się na typy:

  • Metlowe siatkowe – dla niskiego przepływu w małych silnikach.
  • Polimerowe – wysokoprzepływowe do silników powyżej 2 litrów.
  • Z wskaźnikiem zabrudzenia – sygnalizują potrzebę wymiany wizualnie.

Integracja osprzętu z zbiornikiem minimalizuje ryzyko wycieków, a filtr gazu stabilizuje parametry paliwa przed reduktorem. W instalacjach dwupaliwowych osprzęt synchronizuje przełączanie z benzyną.

Zawory odcinające gazowe

Zawory odcinające gazowe to strażnicy bezpieczeństwa w instalacji LPG, zamykające dopływ paliwa gazowego przy awariach. Elektrycznie sterowane solenoidy reagują w milisekundach na sygnał z ECU silnika. Umieszcza się je między zbiornikiem a reduktorem, wytrzymując ciśnienie do 25 barów. Ich szczelność klasy A według norm PN-EN ISO 10497 zapobiega niekontrolowanemu wyciekowi.

W układach zasilania jedno- i dwupaliwowych zawór odcinający integruje się z sekwencerem, blokując gaz podczas pracy na benzynie. Paliwo gazowe pod ciśnieniem nie przedostaje się do mieszalnika dzięki podwójnym uszczelkom. Testy szczelności po montażu gwarantują zero strat. Zawory z termowentylami otwierają się automatycznie przy przegrzaniu powyżej 80°C.

Funkcje zaworów w zależności od generacji

W nowszych generacjach zawory łączą się z systemami OBD, raportując stan do diagnostyki. Chronią silnik przed cofnięciem płomienia w mieszaninie gazowo-powietrznej. Regulacja otwarcia proporcjonalna dostosowuje dawkę paliwa do obrotów silnika.

Reduktor ciśnienia i parownik

Reduktor ciśnienia, zwany parownikiem, obniża ciśnienie paliwa gazowego z 10-20 barów do 1-2 barów, umożliwiając wtrysk do silnika. Wypełniony glikolem etylenowym stabilizuje temperaturę parowania propanu-butanu. Kluczowy dla mieszaniny w układzie zasilania, dostosowuje się do obciążenia silnika. Generacje od 4. do 6. różnią się precyzją dozowania.

W silnikach wtryskowych reduktor współpracuje z mapami ECU, kalibrując ciśnienie dynamicznie. Paliwo gazowe paruje efektywnie przy 40-60°C, minimalizując kondensację. Wymiana glikolu co 2 lata zapobiega korozji membran. Moc reduktora dobiera się do pojemności silnika – 150 kW dla 2.0 turbo.

Reduktory nowszej generacji redukują zużycie paliwa o 5-10% dzięki lepszej kontroli ciśnienia. W instalacjach LPG parownik integruje ogrzewanie z chłodziwem silnika.

Konfiguracja reduktora zależy od paliwa bazowego – w gaźnikowych stabilizuje próżnię mieszalnika.

Wtryskiwacze i mieszalniki gazu

Wtryskiwacze gazu sekwencyjnie dozują paliwo gazowe do kolektora ssącego silnika, zastępując benzynowe. Kalibrowane na 3-4 ms impulsu, zapewniają równomierną mieszaninę. W silnikach 4-cylindrowych stosuje się 4-8 wtryskiwaczy dla redundancji. Wytrzymują 100 tys. cykli bez awarii przy czystym paliwie.

Mieszalniki gazu w starszych instalacjach emulguje paliwo z powietrzem przed gaźnikiem, regulując stosunek lambda 1:14. W układach wtryskowych wtryskiwacze zastępują mieszalnik dla precyzji. Dostosowanie do obrotów silnika zapobiega detonacji mieszaniny. Czyszczenie ultradźwiękowe przedłuża żywotność.

Porównanie wtryskiwaczy i mieszalników

  • Wtryskiwacze – precyzja ±2% dawki, dla silników powyżej 1.6 l.
  • Mieszalniki – tańsze, dla gaźnikowych do 2.0 l, regulacja ręczna.

W dwupaliwowych systemach przełącznik synchronizuje wtryski gazowe z benzynowymi. Mieszanina gazowo-powietrzna osiąga sprawność spalania 98%.

Generacje wtryskiwaczy 6. oferują autoadaptację do zmian ciśnienia paliwa.

Przewody gazowe stalowe i elastyczne

Przewody stalowe o średnicy 6-12 mm łączą zbiornik z reduktorem, wytrzymując ciśnienie 30 barów. Powlekane PVC chronią przed korozją i UV. Elastyczne odcinki z gumy NBR absorbują wibracje silnika. Długość tras optymalizuje spadek ciśnienia poniżej 0,2 bara.

W instalacjach gazowych przewody elastyczne na złączach redukują naprężenia termiczne. Paliwo gazowe płynie laminarowo, minimalizując turbulencje w mieszaninie. Certyfikaty PN-EN 16691 gwarantują szczelność do 10 lat. Montaż z opaskami zaciskowymi zapobiega mikrouszkodzeniom.

Stalowe przewody stosuje się w wysokociśnieniowych odcinkach do zaworu odcinającego. Elastyczne – między reduktorem a wtryskiwaczami dla ruchomości.

Elektrozawory i osprzęt bezpieczeństwa

Elektrozawory sterują przepływem paliwa gazowego w gałęziach układu, zamykając je przy stłuczce. Integrują z akcelerometrem wykrywającym 4g przeciążenia. Osprzęt bezpieczeństwa obejmuje czujniki nieszczelności metanowe na poziomie 20% LEL. Automatyczne odcięcie chroni przed pożarem.

W silnikach zasilanych LPG elektrozawory synchronizują z zapłonem, blokując gaz przy wyłączonym silniku. Czujniki ciśnienia monitorują parametry w czasie rzeczywistym. Bateryjne zasilanie awaryjne działa 30 minut po rozładowaniu akumulatora. Testy symulują warunki ekstremalne.

Osprzęt obejmuje:

  • Przepływomierze – mierzą dawkę paliwa z dokładnością 1%.
  • Zawory nadmiarowe – ulgują ciśnienie powyżej 25 barów.
  • Emulatory benzynowych wtryskiwaczy – oszukują ECU.

Cały osprzęt bezpieczeństwa podnosi niezawodność instalacji do 99,9%.

Pytania i odpowiedzi dotyczące elementów instalacji gazowej

  • Jakie są podstawowe elementy instalacji gazowej LPG w pojazdach?

    Podstawowe elementy instalacji LPG obejmują butle lub zbiorniki do przechowywania paliwa, osprzęt zbiornika z filtrem gazu, zawór odcinający, reduktor ciśnienia gazu (parownik-regulator), mieszalnik paliwa z powietrzem lub wtryskiwacze oraz przewody stalowe i elastyczne łączące wszystkie komponenty.

  • Jaka jest rola reduktora ciśnienia w instalacji gazowej?

    Reduktor ciśnienia gazu, zwany też parownikiem-regulatorem, zapewnia bezpieczne dozowanie paliwa poprzez obniżenie ciśnienia z wysokiego w zbiorniku do poziomu odpowiedniego dla silnika, umożliwiając precyzyjne formowanie mieszanki paliwowo-powietrznej.

  • Do czego służy zawór odcinający w instalacji gazowej?

    Zawór odcinający jest kluczowym elementem bezpieczeństwa, który umożliwia ręczne lub automatyczne zamknięcie dopływu gazu w razie awarii, wycieku lub postoju pojazdu, zapobiegając niekontrolowanemu uwolnieniu paliwa.

  • Od czego zależy konfiguracja elementów instalacji gazowej w pojazdach?

    Konfiguracja zależy od rodzaju silnika (zapłon iskrowy lub samoczynny), sposobu zasilania (jedno- lub dwupaliwowe), typu układu benzynowego (gaźnikowy lub wtryskowy) oraz rodzaju paliwa (LPG, CNG lub LNG).
